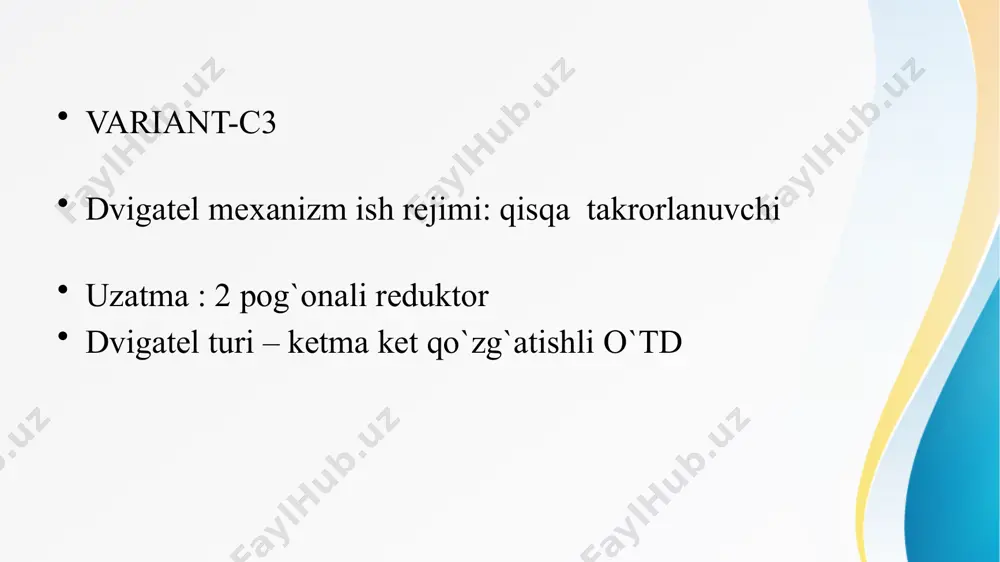

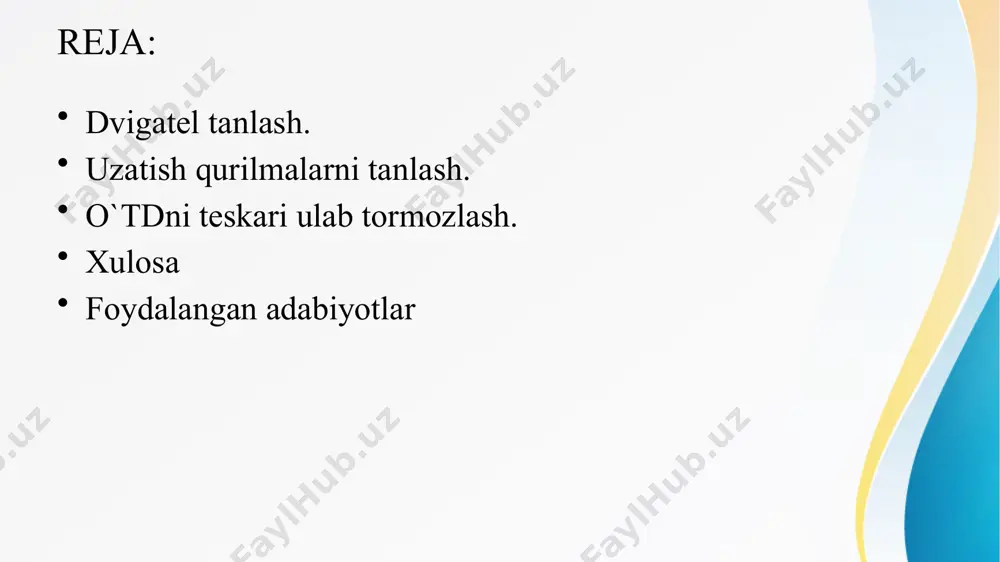

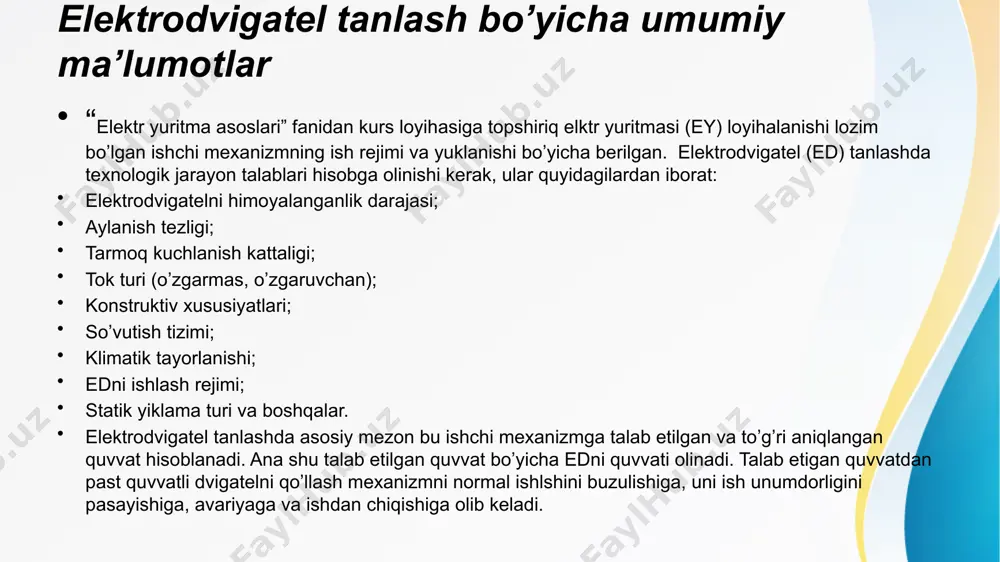

andijon mashinasozlik instituti elektro’texnika fakulteti e.e.e. yo’ nalishi k23_20 guruhi 3-kurs talabasi g’aniyev muhammadjonning elektr yuritma asoslari fanidan tayyorlagan kurs loyihasining taqdimot materiali andijon mashinasozlik instituti elektrotexnika fakulteti eee yo`nalish k91-21 guruh talabasi abduxalilov axrorbekning elektr yuritma fanidan kurs loyihasi taqdimoti variant-c3 dvigatel mexanizm ish rejimi: qisqa takrorlanuvchi uzatma : 2 pog`onali reduktor dvigatel turi – ketma ket qo`zg`atishli o`td reja: dvigatel tanlash. uzatish qurilmalarni tanlash. o`tdni teskari ulab tormozlash. xulosa foydalangan adabiyotlar elektrodvigatel tanlash bo’yicha umumiy ma’lumotlar “elektr yuritma asoslari” fanidan kurs loyihasiga topshiriq elktr yuritmasi (ey) loyihalanishi lozim bo’lgan ishchi mexanizmning ish rejimi va yuklanishi bo’yicha berilgan. elektrodvigatel (ed) tanlashda texnologik jarayon talablari hisobga olinishi kerak, ular quyidagilardan iborat: elektrodvigatelni himoyalanganlik darajasi; aylanish tezligi; tarmoq kuchlanish kattaligi; tok turi (o’zgarmas, o’zgaruvchan); konstruktiv xususiyatlari; so’vutish tizimi; klimatik tayorlanishi; edni ishlash rejimi; statik yiklama turi va boshqalar. elektrodvigatel tanlashda asosiy mezon bu ishchi mexanizmga talab etilgan va to’g’ri aniqlangan quvvat …

2 / 23

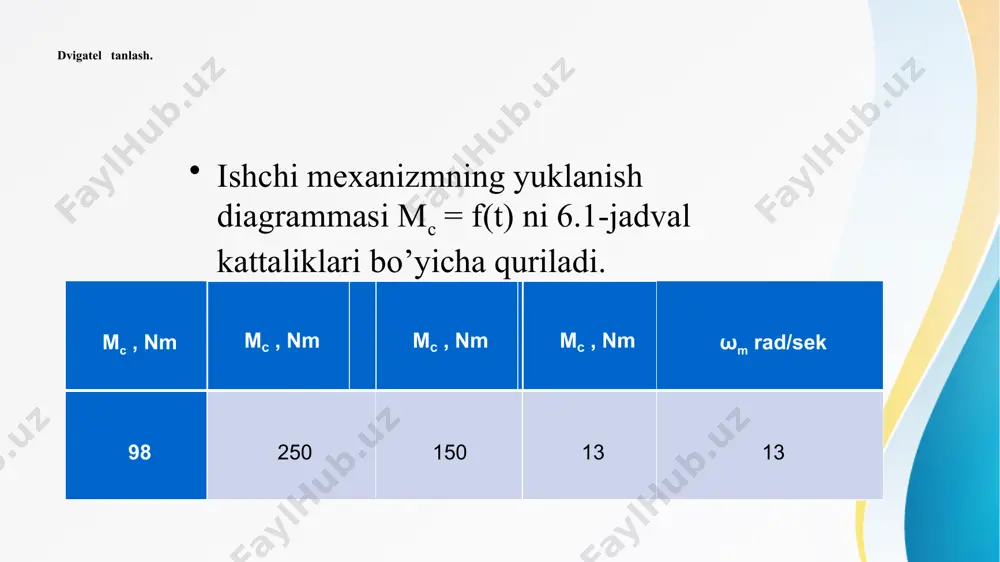

moment bo’yicha aniqlash mumkin c) = = ishchi mexanizm validagi quvvat: pm = mc.ek∙ωm=94.4*97=9156kvt elektrodvigatelni hisobiy quvvati: pd = pm / ƞr =9156/0.91=10.062kvt hisobiy quvvat bo’yicha katalogdan tezligi va quvvati yaqin bo’lgan dvigatel olinadi: ωh> ωm , ph ≥ pd dvigatel tipi –p61 nominal quvvati ph = 11 .kvt; nominal aylanish tezligi nh = 1000 ayl/min; nominal toki ih = 59.5 a; siltash moment gd2 = 0.14 kg∙m2 foydali ish koeffitsienti ƞ=0.875% cos(fi)=0.86 dvigatel ish davomiyligi pv% =36% tezligi bo’yicha tanlangan dvigatel quyidagi shartga javob berishi kerak i = 104.6 /97=1.1> 1 mexanizmni yuklanish diagrammasi. uzatish qurilmasini tanlash. uzatish qurilmasi (uq) elektrodvigatel va ishchi mexanizmning harakatlarini uyg’unlashtirish uchun xizmat qiladi. bundan tashqari uq mexanizm tomonidan dvigatelga tushadigan yuklamani 1 barobarga kamaytiradi. uzatish qurilmasi sifatida i,ii va iii pog’onali tsilindrik reduktor qo’llaniladi. reduktor tanlashda ikkita qarama-qarshi holatni hisobga olish zarur: 1. uqni gabaritlarini kamaytirish uchun uning uzatish soni kichik bo’lishi kerak,1 …

3 / 23

/ 9,55=104.6 [ rad/sek ] salt ishlash aylanish tezligi aniqlanadi: n0 = n0 *9,55 =9,55 * 111.57=1065 [ rad/sek ] nominal moment hisoblanadi: mh = =105 nm dvigatelning tabiiy mexanik xarakteristikasi 2ta nuqta koordinatlari bo’yicha quriladi: “a” nuqta: ω0 va m = 0; “b” nuqta: ωo va mh ketma ket qo’zg’atishli o’tdni tabiiy va sun’iy mexanik xarakteristikalari ketma-ket qo'zg'atishli dvigatelni ishga tushirish xarakteristikasini hisoblash va qurish. dvigatelni tabiiy xarakteristikalarini hisoblang va quring (amaliy ishga qarang). dvigatelni tabiiy xarakteristikasida imax va imin toklarga tegishli ikkita nuqtani belgilang, bunda imax =2ih =2*59.5=119 a ic =ih =const=59.5 imin =1.2 ic =1.2*59.5=71.4a deb oling. imax va imin toklarga mos qarshilikni hisoblang. r1=u/imax= 220/206=1.09 om r2=u/ imin =220/129=1.82 om pog'ona qarshilikning qiymatini aniqlash. rt1 = 0.87 om ; rt2 = 0.65om ; rt3= 0.43 om . reostat pog'onalarining qarshiliklari rp1=rd+rt1+rt2+rt3=0.079+0.84+0.62+0.33=1.81 om rp2=rd+rt2+rt3= 0.079+0.62+0.33=0.95 om rp3=rd+r=0.079+0.33=0.409 om ketma-ket qo'zg'atishli dvigatelni ishga tushirish xarakteristikasi o’zgarmas tok dvigatelni …

4 / 23

bog’liq ravishda o’zgaradi. ω = f(t), i = f(t), m=f(t) bog’lanishlarni differentsial tenglamalarni echib hosil qilish mumkin: elektr yuritmani harakati tenglamasi m = cj; m = mc + j(dω/dt); yakor zanjirining turgunlik tenglamasi u = cω + jr; tezlik tenglamasi ωc = ω + tm (dω/dt); bu tenglamalarni echimi o’tkinchi jarayondagi tezlik, momrnt tenglamalarini beradi: rad/sek 292.92nm bu erda,- tezlik, tok va momentni turg’un qiymatlari; - tezlik, tok va momentni boshlangich qiymatlari; t – o’tkinchi jarayon vaqti; tm - o’tkinchi jarayonning vaqtining doyimiysi. vaqtning elektromexanik doimiysi: asinxron dvigatel uchun: tm = (j∙ω0)/ mk=(0.14*115)/315=0.051 sek oʻtkinchirejimvaqti har bir pog’ona uchun aniqlanadi ti = tmln [(mk – mci) / (mi – mci)]= 0.051 ln [(315 – 136) / (252 –136)]=0.022 tabiiy xarakteristika bo’yicha yuritmani tezlanish vaqti tt = (3÷4) tm tenglamalarni prametrlari ishga tushirish grafiklaridan olinadi. vaqtning 0dan tiqiymatlari uchun m va ω lar hisoblanadi va o’tkinchi jarayon grafiklari quriladi t, sek …

5 / 23

tanlagan elektr dvigitel kurs loyihasi bo’yicha to’laqonli bajarildi. foydalanilgan adabiyotlar: ключев в. и «теория электропривода» м. энергоатомиздат. 2000. 440с. москаленко в. в «электрический привод» учебное пособие, академия 2004г. 238с. москаленко в. в «системы автоматизированного управления электропривода» учебник. инфра м. 2004г. бекетов в.ф. «основы электропривода» учебное пособие по курсовому проектированию. м.2002г. e‘tiboringiz uchun raxmat image3.png image4.png image5.png image50.png image6.png image7.png image8.png image9.png image10.png image11.png image12.png image1.jpeg /docprops/thumbnail.jpeg
