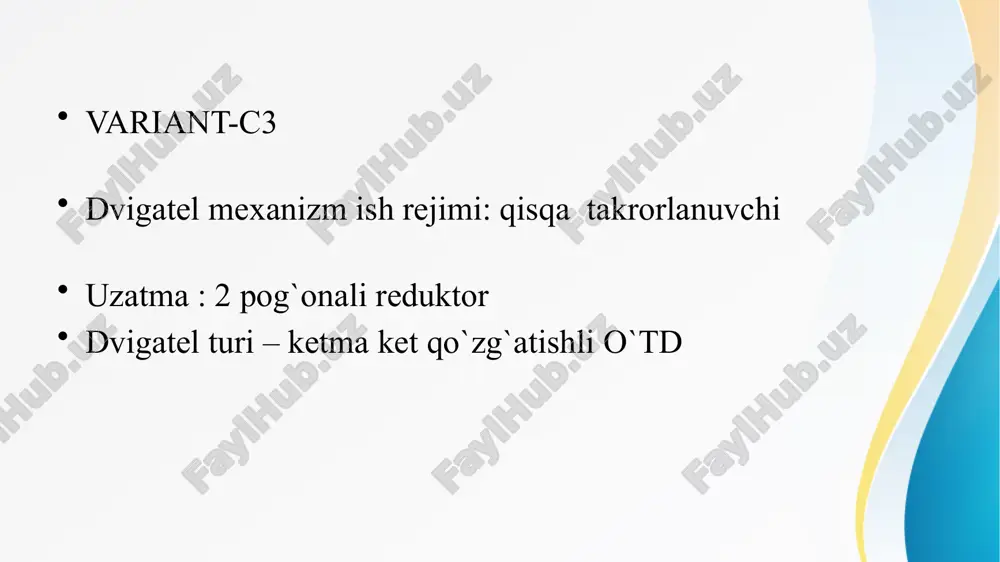

andijon mashinasozlik instituti elektro’texnika fakulteti e.e.e. yo’ nalishi k23_20 guruhi 3-kurs talabasi g’aniyev muhammadjonning elektr yuritma asoslari fanidan tayyorlagan kurs loyihasining taqdimot materiali andijon mashinasozlik instituti elektrotexnika fakulteti eee yo`nalish k91-21 guruh talabasi abduxalilov axrorbekning elektr yuritma fanidan kurs loyihasi taqdimoti variant-c3 dvigatel mexanizm ish rejimi: qisqa takrorlanuvchi uzatma : 2 pog`onali reduktor dvigatel turi – ketma ket qo`zg`atishli o`td reja: dvigatel tanlash. uzatish qurilmalarni tanlash. o`tdni teskari ulab tormozlash. xulosa foydalangan adabiyotlar dvigatel tanlash. ishchi mexanizmning yuklanish diagrammasi mc = f(t) ni 6.1-jadval kattaliklari bo’yicha quriladi. mc , nm , sek jm kg ωm rad/sek 98 250 150 13 13 elektr yuritmani ish rejimi –qisqa takrorlanuvchi uzatma -2_pog’onali reduktor, ƞr = 0,96*0,97*0,98=0,91 dvigatel tipi – p61 nominal aylanish tezligi nh = 1000 ayl/min nominal quvvati ph = 11 .kvt; nominal toki ih = 59.5 a; mexanizmni yuklanish diagrammasi. uzatish qurilmasini tanlash. uzatish qurilmasi (uq) elektrodvigatel va ishchi mexanizmning harakatlarini …

2 / 12

teskari ulab tormozlash. tormozlash xarakteristikalarni hisoblash uchun mexanik xarakteristika tenglamasidan foydalanish mumkin. tormozlashdagi boshlangich tezlik ωt = ωo – mc(rya/c2) =111 – 94(0.17/22)=107 rad/sek bu erda, c =(uh – ih rya)/ωh= (220– 59*0.17)/104.6=2 tormozlash qarshiligi rt == rya + rd = (uh + c ωo)/it =(220 +2*111)/59=7.49 om tormozlash uchun ulanadigan qo’shimcha qarshilik rq = rt – rya =7.49–0.17=7.32 om reverslashdagi tezlik qiymati o`tdni teskari ulab tormozlash xarateristikalari. xulosa men ushbu kurs loyihada ketma ket qo`zg`atishli o`zgarmas tok dvigatel p61 tipdagi elektir dvigatelni yuqoridagi ko’rsatilgan shartlari bo’yicha tabiy mexanik xarakteristikasini ,ishga tushirish xarakteristikasini ,teskari ulab tormizlash xarakteristikasi va dinamik tormozlash xarakteristikalarini shart bo’yicha tekshirdik va uning grafiklarini tekshirdim .o`zgarmas tok dvigatelni ishga tushirish vaqtida ishga tushurish tokning ortib ketmasligi uchun qo’shimcha qarshilik ulab ishga tushirilgan vaqtdagi o’tkinchi jarayonlarining o’zgarishini kuzatdim. bunda elektr dvigatelning mehanik va elektro mehanik harakteristikalarini tezlik tok va mament hisobidan turg’unlika o’tish jarayonini tahlil qildim.bunda tanlagan asinxron …

3 / 12

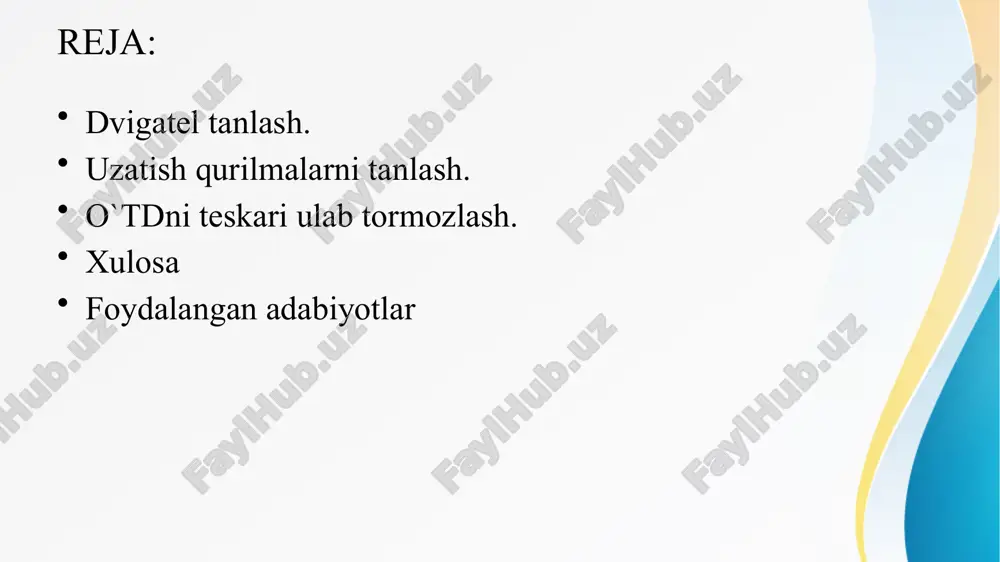

elektryuritma fanidan kurs loyihasi taqdimoti - Page 3

4 / 12

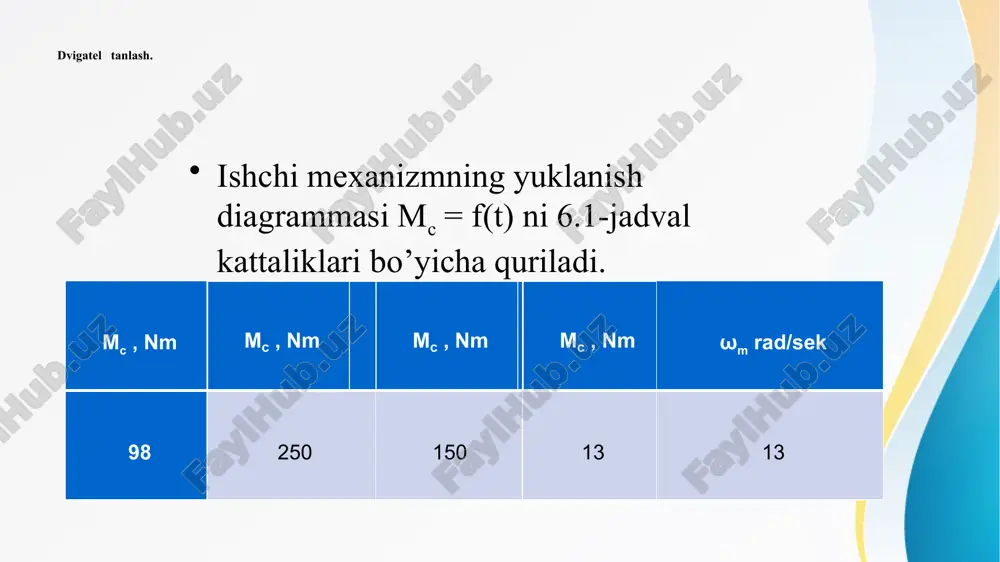

elektryuritma fanidan kurs loyihasi taqdimoti - Page 4

5 / 12

elektryuritma fanidan kurs loyihasi taqdimoti - Page 5
