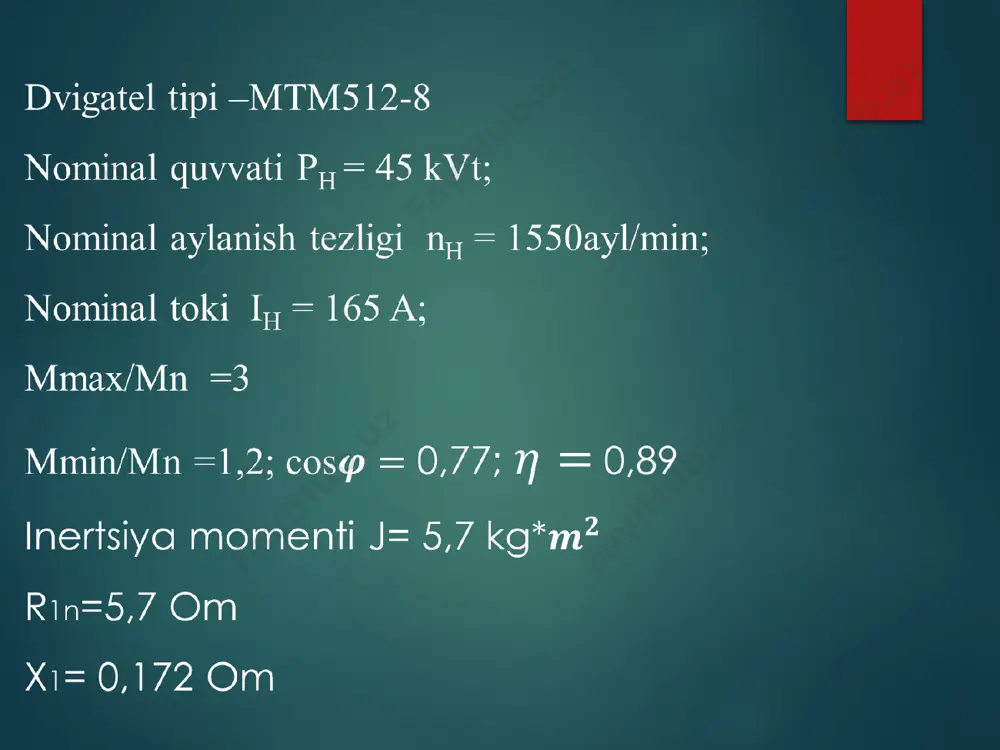

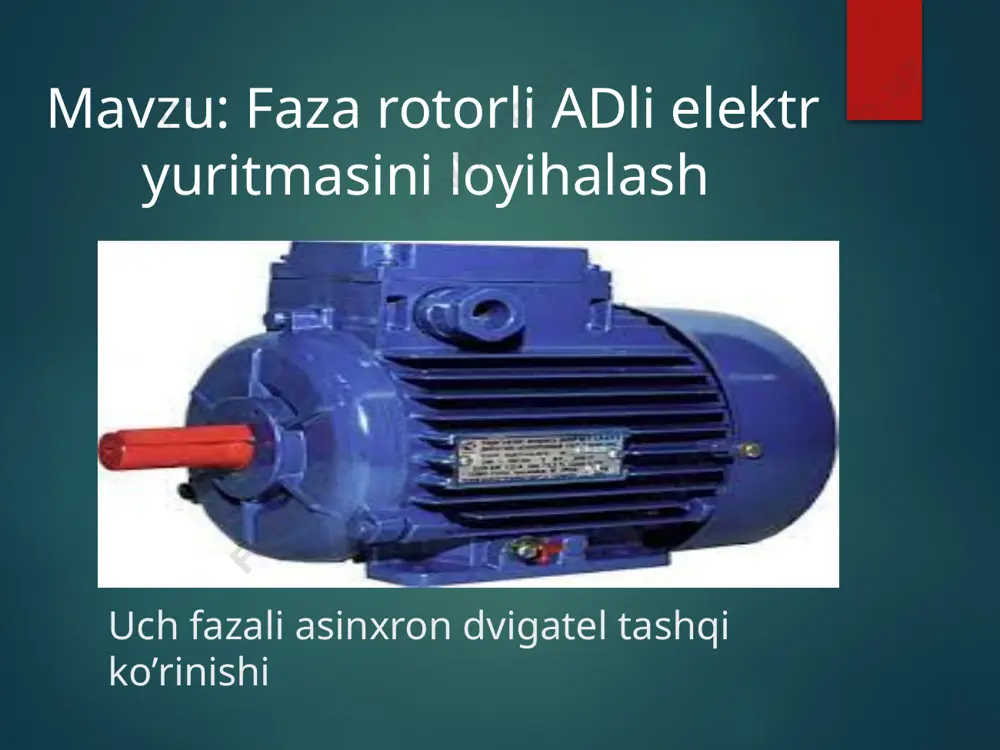

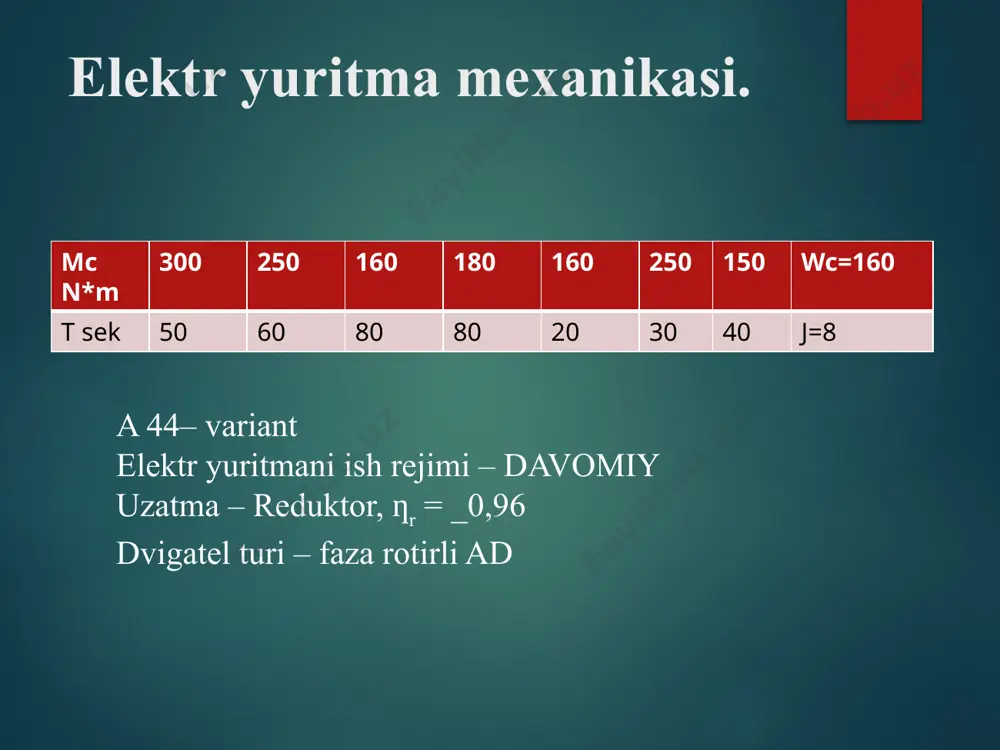

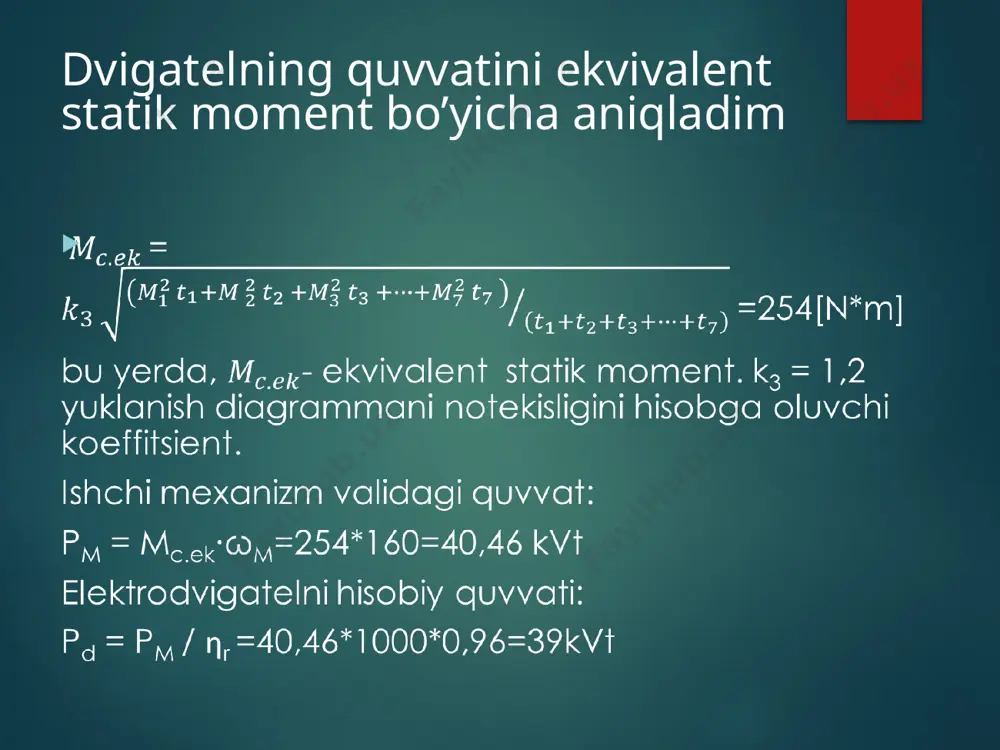

andijon mashinasozlik instituti “elektrotexnika” fakulteti “eee” yo‘nalishi k23 – 20 guruh talabasi numonov ismoiljonning “elektr yuritma asoslari” fanidan tayyorlagan kurs loyihasi bo’yicha prezintatsiya. andijon mashinasozlik instituti “elektrotexnika” fakulteti “eee” yo‘nalishi k23 – 20 guruh talabasi karimov alisherning “elektr yuritma asoslari” fanidan tayyorlagan kurs loyihasi bo’yicha prezintatsiya. mavzu: faza rotorli adli elektr yuritmasini loyihalash uch fazali asinxron dvigatel tashqi ko’rinishi elektr yuritma mexanikasi. a 44– variant elektr yuritmani ish rejimi – davomiy uzatma – reduktor, ƞr = _0,96 dvigatel turi – faza rotirli ad mc n*m 300 250 160 180 160 250 150 wc=160 t sek 50 60 80 80 20 30 40 j=8 dvigatelning quvvatini ekvivalent statik moment bo’yicha aniqladim = =254[n*m] bu yerda, - ekvivalent statik moment. k3 = 1,2 yuklanish diagrammani notekisligini hisobga oluvchi koeffitsient. ishchi mexanizm validagi quvvat: pm = mc.ek∙ωm=254*160=40,46 kvt elektrodvigatelni hisobiy quvvati: pd = pm / ƞr =40,46*1000*0,96=39kvt dvigatel tipi –mtm512-8 nominal quvvati ph …

2 / 20

ari passport kattaliklari bo’yicha tegishli tenglamalar yordamida hisoblanadi. hisoblash usullari tenglamalar va mexanik xarakteristikalarni ko’rinishiga bo’g’liq bo’ladi. mustaqil qo’zg’atishli o’zgarmas tok dvigatelni mexanik xarakteristikasi to’g’ri chiziqdan iborat bo’ladi,shuning uchun uni 2ta nuqta bo’yicha qurish mumkin: 1) ω = ωo ; m = 0. 2) ω = ωh ; m = mh. demak dvigatelni mexanik xarakteristikasini qurish uchun shu ikkita nuqtani koordinatlarini hisoblash etarli bo’ladi. asinxron dvigatelning mexanik xarakteristikalarini hisoblash. asinxron dvigatelning tabiiy mexanik xarakteristikasini passport kattaliklari bo’yicha hisoblash. dvigatelni salt ishlash va nominal burchak tezliklari: w0 =nh/9,55 =1550/9,55=162 [rad/sek]; w0=n0/9,55=1750/9,55=183 [rad/sek] nominal sirpanish: sh=w0- wh/w0 =183-162/183=0,114 dvigatelni nominal moment: mh=ph·103/wh =13200/155= 852 [ h·m] dvigatelni yuklanish koefitsienti: λ=mmax/ mh = 3 dvigatelni maximal momenti ; mmax = λ* mn =834 [n*m] kritik sirpanishi: ) =0,114*(3+)=0,664 dvigatelni mexanik xarakteristikasini qurish uchun klossning soddalashtirilgan formulasidan foydalandim m=2 mmax/(s/sk+ sk/s)=2*834/(0,01/0,664+0,664/0,01)=25 [n*m] yuqori formuladagi s ni 0 dan 1 gacha qiymatlari uchun m moment …

3 / 20

lari asinxron dvigatelni dinamik tormozladim bu usul bilan tormozlashda dvigatel tarmoqlari uzilib uning statoriga uning kuchlanishi beriladi. rotoriga esa qo’shimcha tormozlovchi qarshilik beriladi. ekvivalent o’zgaruvchan tok i = 1/k=165/0,82=201 a asinxron dvigatelni dinamik tormozlashda kritik sirpanish = 183+(-125) / 183 =0,316 dinamik tormozlash xarakteristikalari ham kloss formulasi bo’yicha hisobladim m=2 mmax/(s/sk+ sk/s)= 2*834/((0,1/0,316)+(0,316/0,1))=480[n*m] =183*(1-1,1)=18,3 asinxron dvigatelni dinamik tormozlash harakteristikasi asinxron dvigatelni dinamik tormozlash harakteristikasi jadvali o’zgarmas tok i statorda im da o’zgaruvchan tok hosil qiladigan eyukani hosil qiladi s 0 0,1 0,2 0,3 0,316 0,4 0,6 0,9 1 m 0 480 753 832 834 817 687 570 480 w 0 18,3 36,6 54 76 73 109 146 183 asinxron dvigatel: tm =(j∙ω0)/mk =(j∙ω0∙sh)/m=9*185/834=1,974 sek oʻtkinchirejimvaqti har bir pog’ona uchun aniqladim: ti = tmln [(mk – mci) / (mi – mci)]= 194ln[854-254/680-254=0,60 sek t2=0,46 sek t3=0,38 sek; t4=0,33 sek =600 n*m m2=579 n*m m3=564 n*m ; m4=560 n*m elektr yuritmani reostatli …

4 / 20

malarni grafik bajarish, dvigatelni mexanik xarakteristikalarini hisoblash va qurish ko’nikmalarini oladim foydalanilgan adabiyotlar: 1,klyuchev v. i «teoriya elektroprivoda» m. energoatomizdat. 2000. 440s. 2. moskalenko v. v «elektricheskiy privod» uchebnoe posobie, akademiya 2004g. 238s. 3. moskalenko v. v «sistemi avtomatizirovannogo upravleniya elektroprivoda» uchebnik. infra m. 2004g. 4. beketov v.f. «osnovi elektroprivoda» uchebnoe posobie po kursovomu proektirovaniyu. m.2002g. image2.jpg image3.png image30.png image4.jpg image5.png image6.png image8.png image10.png image6.jpg image7.png /docprops/thumbnail.jpeg
