1 / 21

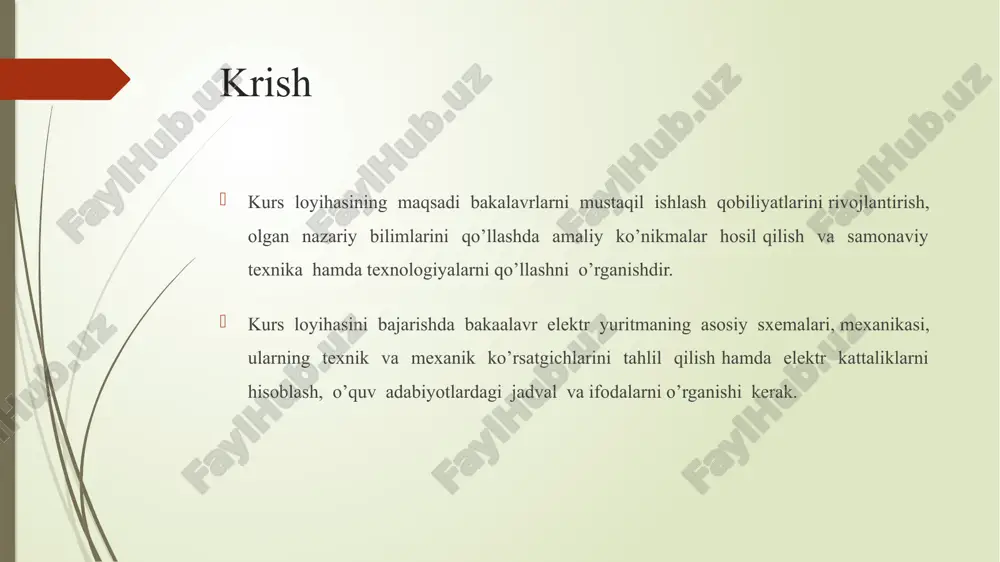

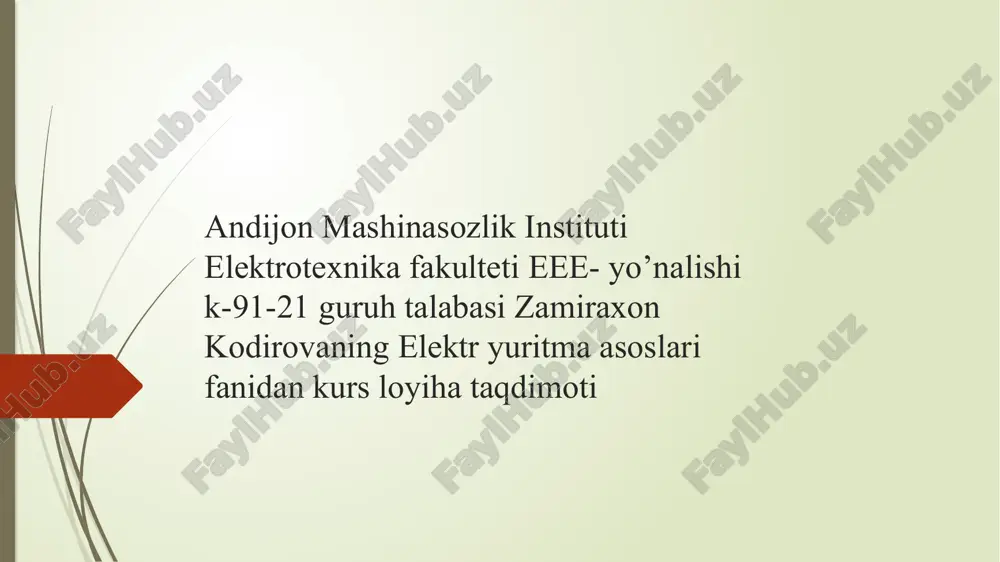

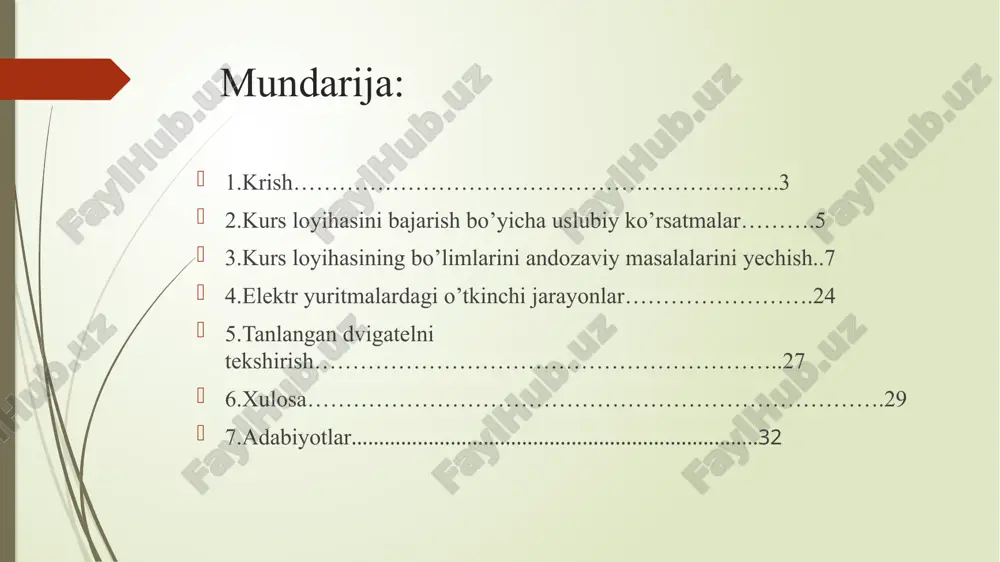

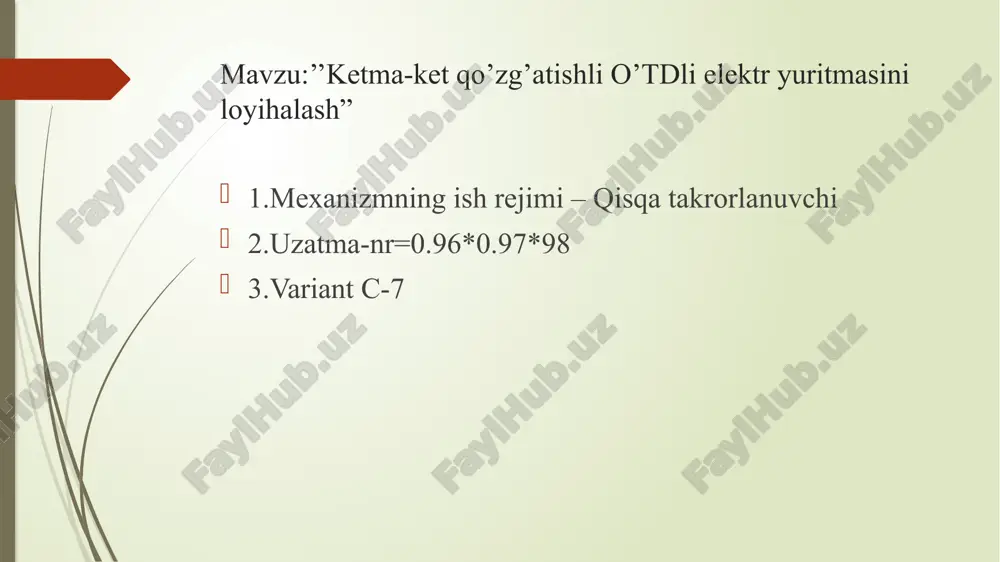

andijon mashinasozlik instituti elektrotexnika fakulteti eee- yo’nalishi k-91-21 guruh talabasi zamiraxon kodirovaning elektr yuritma asoslari fanidan kurs loyiha taqdimoti andijon mashinasozlik instituti elektrotexnika fakulteti eee- yo’nalishi k-91-21 guruh talabasi zamiraxon kodirovaning elektr yuritma asoslari fanidan kurs loyiha taqdimoti mavzu:’’ketma-ket qo’zg’atishli o’tdli elektr yuritmasini loyihalash” 1.mexanizmning ish rejimi – qisqa takrorlanuvchi 2.uzatma-nr=0.96*0.97*98 3.variant c-7 mundarija: 1.krish……………………………………………………….3 2.kurs loyihasini bajarish bo’yicha uslubiy ko’rsatmalar……….5 3.kurs loyihasining bo’limlarini andozaviy masalalarini yechish..7 4.elektr yuritmalardagi o’tkinchi jarayonlar…………………….24 5.tanlangan dvigatelni tekshirish……………………………………………………..27 6.xulosa………………………………………………………………….29 7.adabiyotlar………………………………………………………………..32 krish kurs loyihasining maqsadi bakalavrlarni mustaqil ishlash qobiliyatlarini rivojlantirish, olgan nazariy bilimlarini qo’llashda amaliy ko’nikmalar hosil qilish va samonaviy texnika hamda texnologiyalarni qo’llashni o’rganishdir. kurs loyihasini bajarishda bakaalavr elektr yuritmaning asosiy sxemalari, mexanikasi, ularning texnik va mexanik ko’rsatgichlarini tahlil qilish hamda elektr kattaliklarni hisoblash, o’quv adabiyotlardagi jadval va ifodalarni o’rganishi kerak. kurs loyihasini bajarish bo’yicha uslubiy ko’rsatmalar loyihani kirish qismida ishchi mexanizmlarning elektr yuritmalarini boshqa turdagi elektr yuritmalardan avfzalligi,sifat ko’rsatgichlari va rivojlanish istiqbollari keltiriladi. …

2 / 21

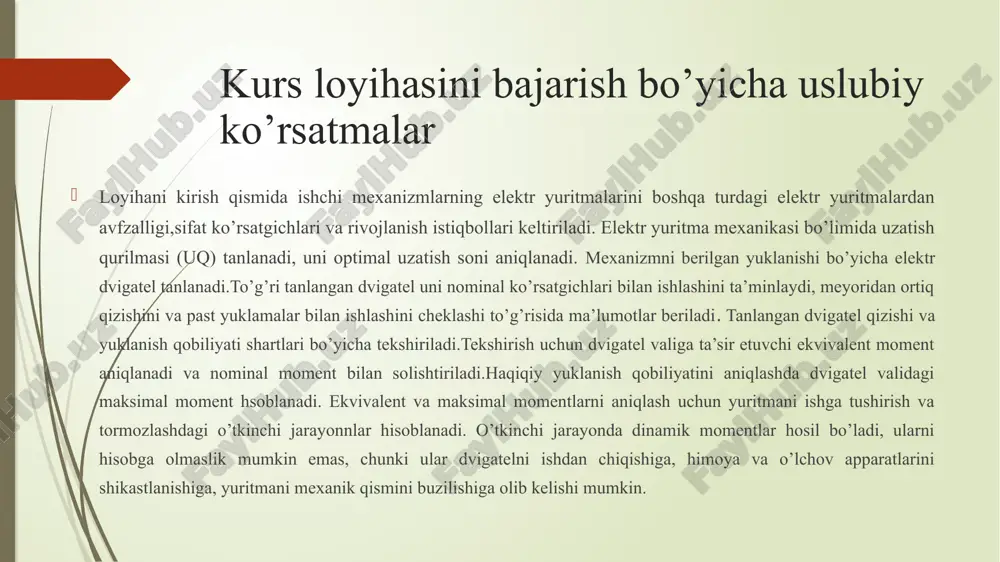

ri bo’yicha tekshiriladi.tekshirish uchun dvigatel valiga ta’sir etuvchi ekvivalent moment aniqlanadi va nominal moment bilan solishtiriladi.haqiqiy yuklanish qobiliyatini aniqlashda dvigatel validagi maksimal moment hsoblanadi. ekvivalent va maksimal momentlarni aniqlash uchun yuritmani ishga tushirish va tormozlashdagi o’tkinchi jarayonnlar hisoblanadi. o’tkinchi jarayonda dinamik momentlar hosil bo’ladi, ularni hisobga olmaslik mumkin emas, chunki ular dvigatelni ishdan chiqishiga, himoya va o’lchov apparatlarini shikastlanishiga, yuritmani mexanik qismini buzilishiga olib kelishi mumkin. o’tkinchi jarayon natijalari bo’yicha, dinamik yuklamalar hisobga olingan holda, elektr dvigatel validagi yuklanish diagrammasi quriladi. ekvivalent moment nominal momentdan sal kichikroq yoki teng bo’lishi kerak (ωh≥ωek). dvigatelni yuklanish diagrammasidan maksimal momentning qiymati olinadi va uning nominal momentga nisbati haqiqiy yuklanish qobiliyatini beradi. bu qiymat dvigatel pasportidagi yuklanish qobiliyati qiymatidan kichik yoki teng bo’lishi lozim. yuqoridagi shartlar bajarilganda dvigatel ishchi mexanizmi uchun yaroqli deb qabul qilinadi. kurs loyihasining bo’limlarini andozaviy masalalarini yechish.“elektr yuritma asoslari” fanidan kurs loyihasiga topshiriq elektr yuritmasi (ey) loyihalanishi lozim bo’lgan ishchi …

3 / 21

chi jarayonlar ta’sir etishini yodda tutish lozim. tanlangan dvigatelni o’tkinchi jarayonlari va dinamik yuklamalari hisoblanib tekshiriladi, ya’ni m = mc + j(dω/dt)bu erda, m – dvigatel validagi moment, mc – ishchi mexanizmni static moment, j(dω/dt) – o’tinchi jarayonlarda hosil bo’ladigan dinamik moment. dvigatel tanlash. ishchi mexanizmning yuklanish diagrammasi mc = f(t) ni kattaliklari bo’yicha quriladi. ishchi mexanizmining yuklanish diagrammasi c 7– variant elektrodvigatel tanlashda asosiy mezon bu ishchi mexanizmga talab etilgan va to’g’ri aniqlangan quvvat hisoblanadi. bundan tashqari dvigatelni quvvatiga uni ishga tushirish, tormozlash va tezligini rostlashdagi, static yuklamalarni o’zgarishidagi o’tkinchi jarayonlar ta’sir etishini yodda tutish lozim. tanlangan dvigatelni o’tkinchi jarayonlari va dinamik yuklamalari hisoblanib tekshiriladi, ya’ni m = mc + j(dω/dt)bu erda, m – dvigatel validagi moment, mc – ishchi mexanizmni static moment, j(dω/dt) – o’tinchi jarayonlarda hosil bo’ladigan dinamik moment. mc n*m tp, sek t0, sek ωm , rad/sek jm , kg∙m2 145 240 340 120 18 elektr …

4 / 21

n xizmat qiladi. bundan tashqari uq mexanizm tomonidan dvigatelga tushadigan yuklamani 1 barobarga kamaytiradi. uzatish qurilmasi sifatida i,ii va iii pog’onali tsilindrik reduktor qo’llaniladi. reduktor tanlashda ikkita qarama-qarshi holatni hisobga olish zarur: 1. uqni gabaritlarini kamaytirish uchun uning uzatish soni kichik bo’lishi kerak,1 > 1 2. dvigatelga tushadigan mexanik yuklamalarni kamaytirish uchun uq ni uzatish soni katta bo’lishi kerak.shuning uchun uzatish sonini optimal qiymati aniqlanadi: io = + + =5.27 bu erda, - ekvivalent static moment; - dvigatelni nominal moment;=172 nm jm - mexanizmni inertsiya moment;jd - dvigatelni inertsiya moment jd = gd2/4=0.43k - uqni inertsiya momentini hisobga oluvchi koeffitsient, k = 2optimal uzatish soni io va ƞrbo’yicha reduktor tanlanadi. dvigatelning nominal fik aniqlanadi: ηh =ph103 / uhih=18*103 / 95*220=0. dvigatel yakorining qarshiligi topiladi: rya = 0,5 (1 - ηh) (uh/ih) =0,5 (1 – 0.86) (220/95)=0.162 [ om ] salt ishlash burchak tezligi hisoblanadi: ω0 = ωhu / (u-ihrya) = …

5 / 21

a mos qarshilikni hisoblang.r1=u/imax= 220/190=1.15 om r2=u/ imin =220/114=1.92 om pog'ona qarshilikning qiymatini aniqlash. rt1 = 0.84 om ; rt2 = 0.62om ; rt3= 0.33 om . reostat pog'onalarining qarshiliklari rp1=rd+rt1+rt2+rt3=0.079+0.84+0.62+0.33=1.81 om rp2=rd+rt2+rt3= 0.079+0.62+0.33=0.95 om rp3=rd+r=0.079+0.33=0.409 om reoatatning to'la qarshiligini hisoblang. rp=rt1+rt2+r=0.84+0.62+0.33=1.8 om o’zgarmas tok dvigatelni teskari ulab tormozlash. tormozlash xarakteristikalarni hisoblash uchun mexanik xarakteristika tenglamasidan foydalanish mumkin. tormozlashdagi boshlangich tezlik ωt = ωo – mc(rya/c2) =112.5 – 112(0.162/1.82)=106.9 rad/sek bu erda, c =(uh – ih rya)/ωh= (220– 95*0.162)/112.5=1.8 tormozlash qarshiligi rt == rya + rd = (uh + c ωo)/it =(220 +1.8*112.5)/95=4.445 om tormozlash uchun ulanadigan qo’shimcha qarshilik rq = rt – rya =4.445–0.162=4.28 omreverslashdagi tezlik qiymati ωtt =-ωo + mc(rt/c2)= -112.45+ 112(4.445/1.82)=41 rad/sek tormozlasgda ishga tushirish reostatiga tormozlash qarshilini sektsiyasi ulanadi rpt = rt – rp =4.445 – 0.322=4.121 om o’tdni teskari ulab tormozlash xarakteristikalari. o’zgarmas tok dvigatelni elektrodinamik tormozlash. elektrodinamik tormozlash qarshiligi quyidagi bo’g’lanishlar yordamida hisoblanadi ωdt …
