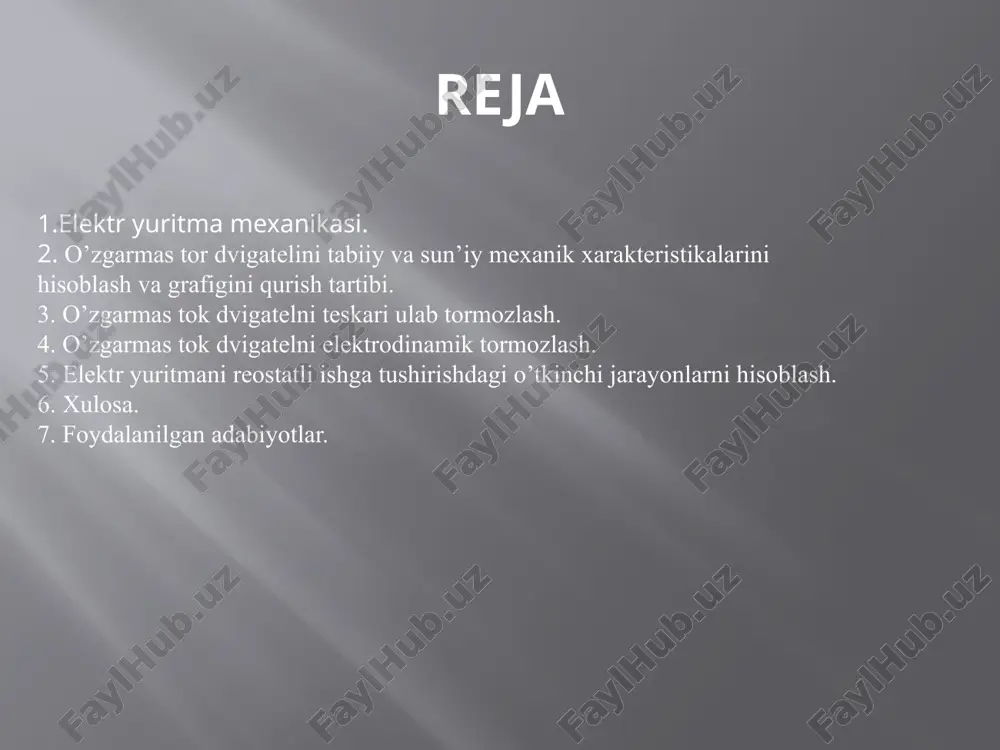

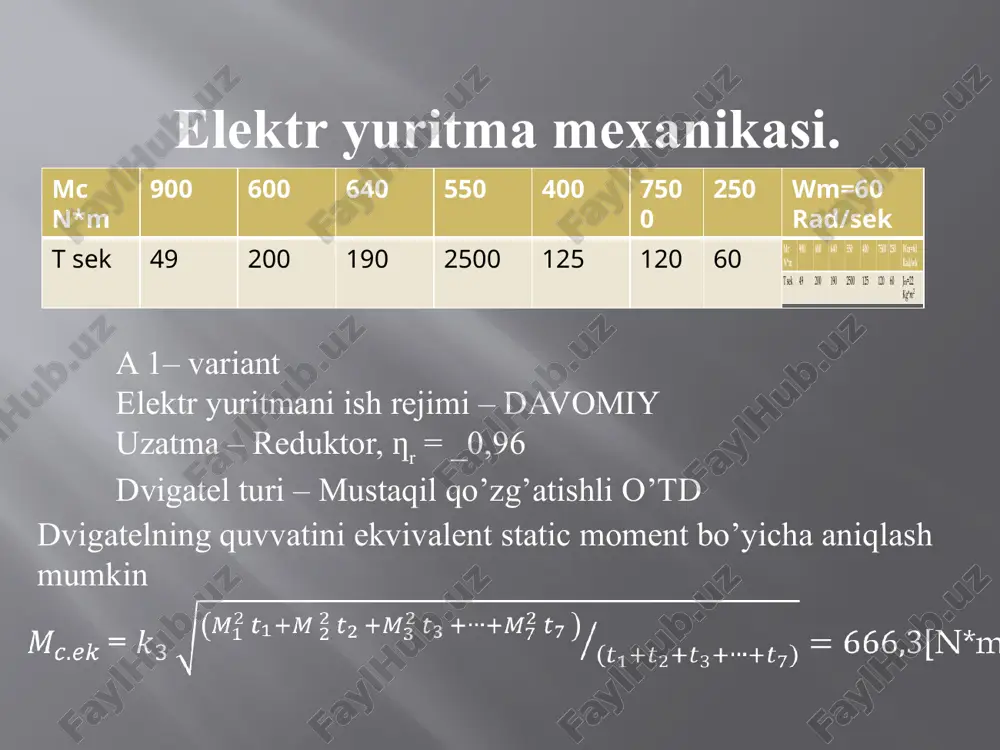

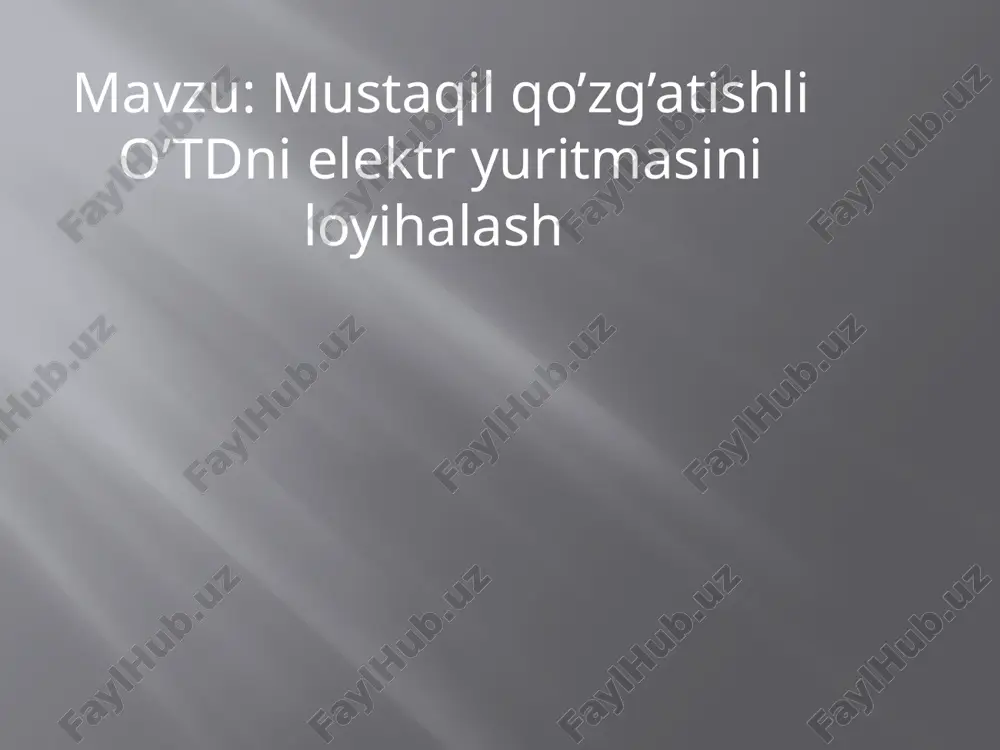

Прокрутите вниз 👇![andijon mashinasozlik instituti “elektrotexnika” fakulteti “eee” yo‘nalishi k23 – 20 guruh talabasi numonov ismoiljonning “elektr yuritma asoslari” fanidan tayyorlagan kurs loyihasi bo’yicha prezintatsiya. andijon mashinasozlik instituti “elektrotexnika” fakulteti “eee” yo‘nalishi k91 – 21 guruh talabasi toshpulatova mexrinozning “elektr yuritma asoslari” fanidan tayyorlagan kurs loyihasi bo’yicha prezintatsiya. mavzu: mustaqil qo’zg’atishli o’tdni elektr yuritmasini loyihalash reja 1.elektr yuritma mexanikasi. 2. o’zgarmas tor dvigatelini tabiiy va sun’iy mexanik xarakteristikalarini hisoblash va grafigini qurish tartibi. 3. o’zgarmas tok dvigatelni teskari ulab tormozlash. 4. o’zgarmas tok dvigatelni elektrodinamik tormozlash. 5. elektr yuritmani reostatli ishga tushirishdagi o’tkinchi jarayonlarni hisoblash. 6. xulosa. 7. foydalanilgan adabiyotlar. elektr yuritma mexanikasi. a 1– variant elektr yuritmani ish rejimi – davomiy uzatma – reduktor, ƞr = _0,96 dvigatel turi – mustaqil qo’zg’atishli o’td mc n*m 900 600 640 550 400 7500 250 wm=60 rad/sek t sek 49 200 190 2500 125 120 60 jm=22 kg* = [n*m] dvigatelning quvvatini ekvivalent static …](/media/previews/pages/p1_193167.webp "elektryuritma asoslari kurs loyihasi - Страница 1")
![chak tezligi hisoblanadi: ω0 = ωhu / (u-ihrya)=(104,7*220)/(220-223*0.069)=67,5 [ rad/sek ] bu yerda: ωh = nh / 9,55=1000/9.55=62,8[ rad/sek ] salt ishlash aylanish tezligi aniqlanadi: n0 = 9.55ω0=67,5*9.55=644,6 ay/min nominal moment hisoblanadi: =42000/62,8=668,8 n*m mustaqil qo’zg’atishli o’tdni tabiiy va sun’iy mexanik xarakteristikalari qo’zg’atish tokining nominal qiymatini hisoblang. ibh = uh / rsh =220/32,5=6,76 [ a ] yakorning nominal tokini aniqlang: iyan= ih - ibn=219-6,76=216,24 [ a ] 4. nominal qarshilik qiymatini aniqlang: rh =uh / iyan=220/216,46=1,03 [ om ] yoki nisbiy birliklarda dvigatel qarshiligi ṙd = rd/ rh=0.06/1,03=0.022 dvigatelni 4 pog’onali qarshilik orqali ishga tushadi deb qabul qilamiz: z = 4 λ = z + 1√1 / ṙdv·i̇2=4+1√1 / (0.022*0,88)=1.89 bu yerda i̇2 = 0,88 a o’tish toki, u 20% gacha i̇ct tokdan katta olinadi. mustaqil(parallel) qo’zg’atishli o’zgarmas tok dvigatelini ishga tushirish xarakteristikalari. o’zgarmas tok dvigatelni teskari ulab tormozlash. tormozlash xarakteristikalarni hisoblash uchun mexanik xarakteristika tenglamasidan foydalanish mumkin. tormozlashdagi boshlangich …](/media/previews/pages/p2_193167.webp "elektryuritma asoslari kurs loyihasi - Страница 2")
О "elektryuritma asoslari kurs loyihasi"
andijon mashinasozlik instituti “elektrotexnika” fakulteti “eee” yo‘nalishi k23 – 20 guruh talabasi numonov ismoiljonning “elektr yuritma asoslari” fanidan tayyorlagan kurs loyihasi bo’yicha prezintatsiya. andijon mashinasozlik instituti “elektrotexnika” fakulteti “eee” yo‘nalishi k91 – 21 guruh talabasi toshpulatova mexrinozning “elektr yuritma asoslari” fanidan tayyorlagan kurs loyihasi bo’yicha prezintatsiya. mavzu: mustaqil qo’zg’atishli o’tdni elektr yuritmasini loyihalash reja 1.elektr yuritma mexanikasi. 2. o’zgarmas tor dvigatelini tabiiy va sun’iy mexanik xarakteristikalarini hisoblash va grafigini qurish tartibi. 3. o’zgarmas tok dvigatelni teskari ulab tormozlash. 4. o’zgarmas tok dvigatelni elektrodinamik tormozlash. 5. elektr yuritmani reostatli ishga tushirishdagi o’tkinchi j...
Этот файл содержит 17 стр. в формате PPTX (6,1 МБ). Чтобы скачать "elektryuritma asoslari kurs loyihasi", нажмите кнопку Telegram слева.
