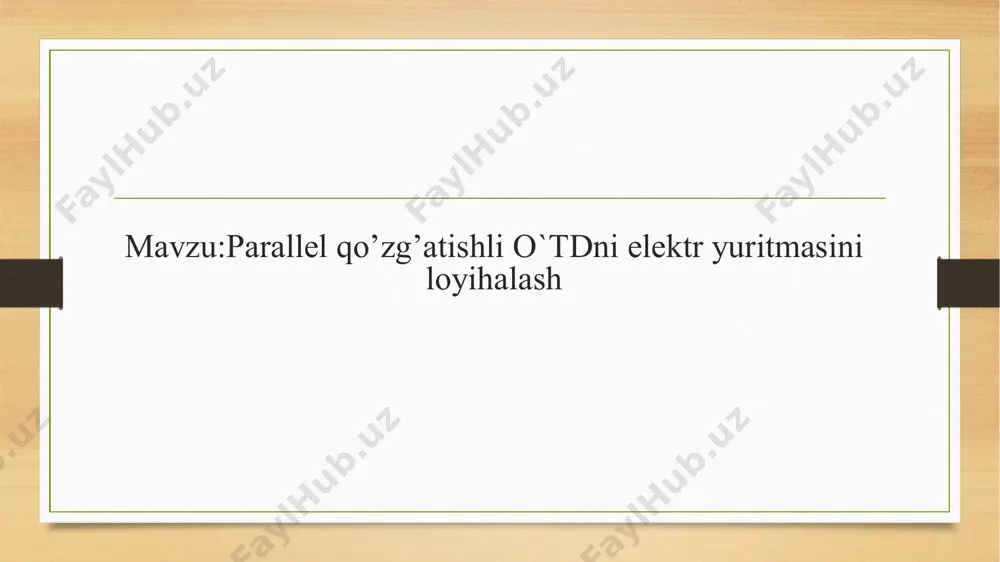

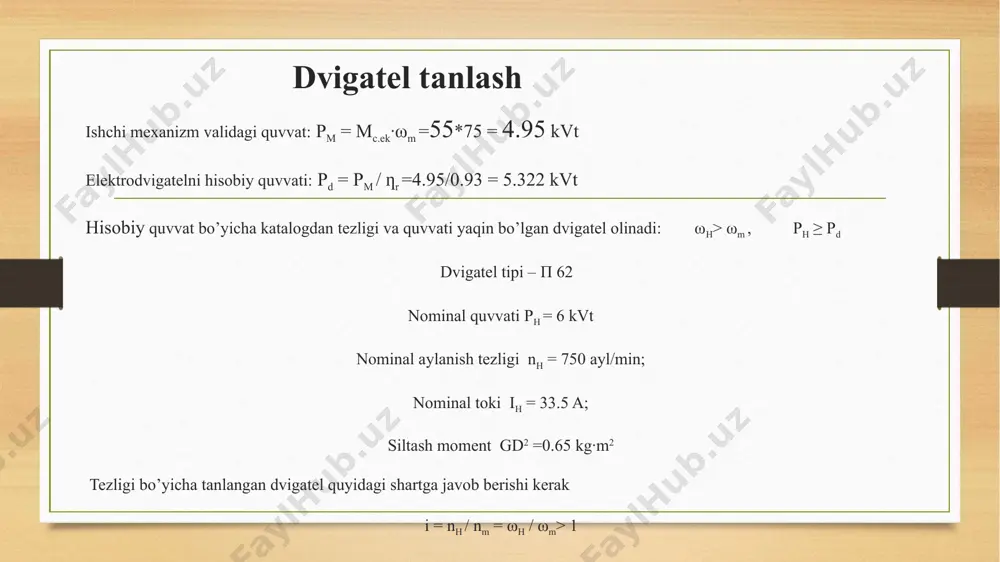

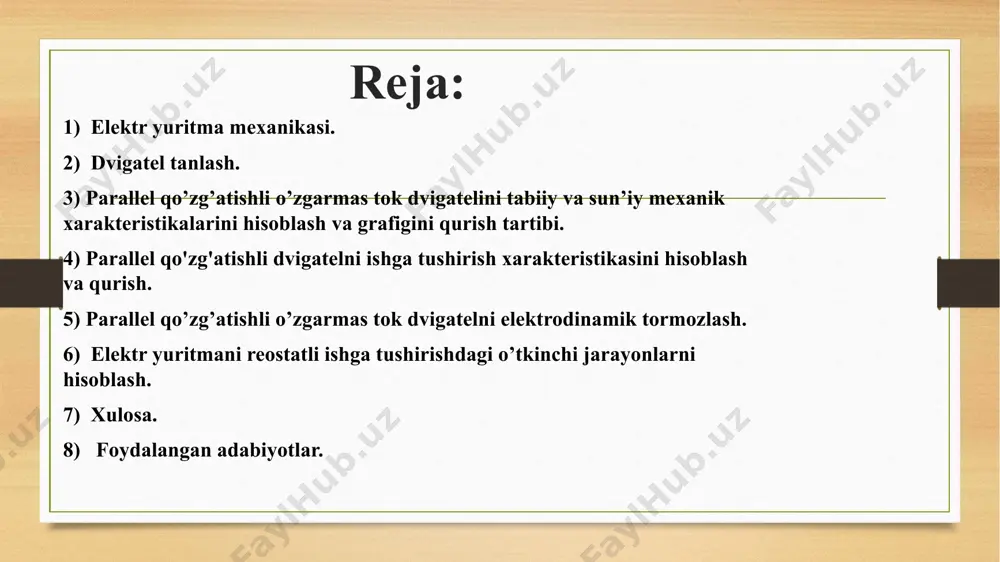

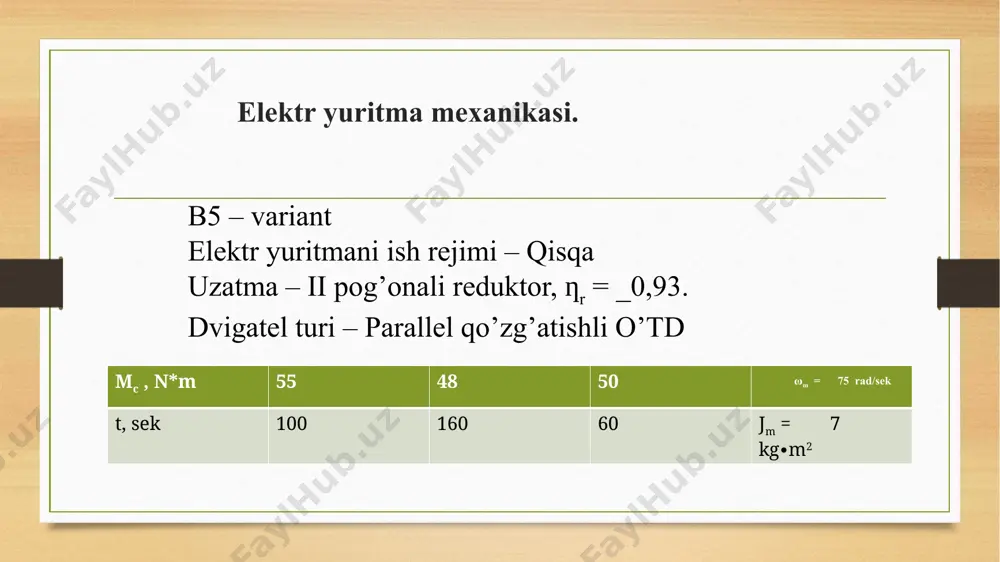

andijon mashinasozlik instituti “elektrotexnika” fakulteti “eee” yo‘nalishi k23 – 20 guruh talabasi qobulov muzaffarning “elektr yuritma asoslari” fanidan tayyorlagan kurs ishi bo’yicha prezintatsiya. andijon mashinasozlik instituti “elektrotexnika” fakulteti “eee” yo‘nalishi k91 – 21 guruh talabasi maxkamov abduvalining “elektr yuritma asoslari” fanidan tayyorlagan kurs loyihasi bo’yicha taqdimoti. mavzu:parallel qo’zg’atishli o`tdni elektr yuritmasini loyihalash reja: 1) elektr yuritma mexanikasi. 2) dvigatel tanlash. 3) parallel qo’zg’atishli o’zgarmas tok dvigatelini tabiiy va sun’iy mexanik xarakteristikalarini hisoblash va grafigini qurish tartibi. 4) parallel qo'zg'atishli dvigatelni ishga tushirish xarakteristikasini hisoblash va qurish. 5) parallel qo’zg’atishli o’zgarmas tok dvigatelni elektrodinamik tormozlash. 6) elektr yuritmani reostatli ishga tushirishdagi o’tkinchi jarayonlarni hisoblash. 7) xulosa. 8) foydalangan adabiyotlar. elektr yuritma mexanikasi. b5 – variant elektr yuritmani ish rejimi – qisqa uzatma – ii pog’onali reduktor, ƞr = _0,93. dvigatel turi – parallel qo’zg’atishli o’td mc , n*m 55 48 50 ωm = 75 rad/sek t, sek 100 160 60 jm …

2 / 16

0,5 (1 – 0.814) (220/33.5)=0.61 [ om ] salt ishlash burchak tezligi hisoblanadi: ω0 = ωhu / (u-ihrя)=(78.5*220)/(220-33.5*0.61)=86.53[ rad/sek ] bu yerda: ωh = nh / 9,55=750/9.55=78.5[ rad/sek ] salt ishlash aylanish tezligi aniqlanadi: n0 = 9.55ω0=86.53*9.55=826ay/min nominal moment hisoblanadi: =6000/78.5=76n*m bu yerda, ωp – dvigatel yakoriga qo’shimcha rp = 6rя qarshilik qo’shilgandagi burchak tezlik quyidagicha hisoblanadi ωp = ω0 [ 1-(ih (r2+rp) / uh)] ωp=86,5*(1-(33,5*(0.34+3,66)/220))=33,81 [ rad/sek ] parallel qo’zg’atishli o’tdni tabiiy va sun’iy mexanik xarakteristikalari parallel qo'zg'atishli dvigatelni ishga tushirish xarakteristikasini hisoblash va qurish. dvigatelning tabiiy xarakteristikasini qurish qo’zg’atish tokining nominal qiymatini hisoblaymiz. ibh = uh / rш=220/0.91=241 [ a ] yakorning nominal tokini aniqlaymiz: iян= ibh - ih=241-33,5=208,5 [ a ] 4. nominal qarshilik qiymatini aniqlaymiz: rh =uh / iян=220/208,5=1,055 [ om ] yoki nisbiy birliklarda dvigatel qarshiligi: ṙд = rд / rh=0.91/1,055=0.89 dvigatelni 4 pog’onali qarshilik orqali ishga tushadi deb qabul qilamiz: z = 4 λ …

3 / 16

a o’tkinchi jarayon grafiklarining natijalari quyidagicha: t, sek 0.064 0.112 0.164 0.164 m, n*m 47 78 92 146 w, rad/sek 20,55 47,47 59,21 74,5 elektr yuritmani reostatli ishga tushirishdagi o’tkinchi jarayon grafiklari. dvigatelni nominal momenti : =6000/78.5=76n*m 76 = 58,12 dw/dt qizish bo’yicha dvigatel quyidagi shartga asosan tekshiriladi: 7666 yuqoridagi shartlar bajarilmoqda, demak dvigtelimiz to’g’ri tanlangan. xulosa kurs loyihasida men parallel qo’zg’atishli elektrodvigatelni ishga tushirish, reverslash va tormozlashni avtomatik boshqarish masalalarini ishlab chiqdim, avtomatik boshqarish sxemalarni tuzishni o’rgandim, elektr yuritmalarni boshqarish sxema elementlarini grafik tasvirlanishini va printsipial sxemalarini o’qishni o’rgandim. kurs loyihasini bajarishda men elektr yuritmani tezligini rostlash masalalarini yechdim, boshqarish sxemalarni grafik bajarish, dvigatelni mexanik xarakteristikalarini hisoblash va qurish ko’nikmalariga ega bo’ldim foydalanilgan adabiyotlar ключев в. и «теория электропривода» м. энергоатомиздат. 2000. 440с. москаленко в. в «электрический привод» учебное пособие, академия 2004г. 238с. москаленко в. в «системы автоматизированного управления электропривода» учебник. инфра м. 2004г. бекетов в.ф. «основы электропривода» учебное …

4 / 16

kurs loyihasi "elektr yuritma asoslari" - Page 4

5 / 16

kurs loyihasi "elektr yuritma asoslari" - Page 5
