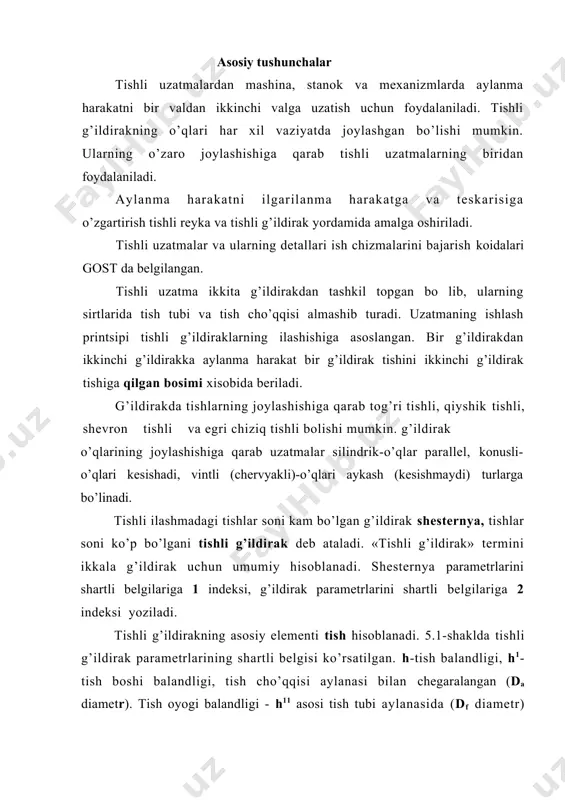

1403872618_48225.doc tishli uzatmalar reja: 1. asosiy tushunchalar 2. silindrik uzatma 3. konussimon tishli uzatma 4. chervyakli uzatma asosiy tushunchalar tishli uzatmalardan mashina, stanok va mexanizmlarda aylanma harakatni bir valdan ikkinchi valga uzatish uchun foydalaniladi. tishli g’ildirakning o’qlari har xil vaziyatda joylashgan bo’lishi mumkin. ularning o’zaro joylashishiga qarab tishli uzatmalarning biridan foydalaniladi. aylanma harakatni ilgarilanma harakatga va teskarisiga o’zgartirish tishli reyka va tishli g’ildirak yordamida amalga oshiriladi. tishli uzatmalar va ularning detallari ish chizmalarini bajarish koidalari gost da belgilangan. tishli uzatma ikkita g’ildirakdan tashkil topgan bo lib, ularning sirtlarida tish tubi va tish cho’qqisi almashib turadi. uzatmaning ishlash printsipi tishli g’ildiraklarning ilashishiga asoslangan. bir g’ildirakdan ikkinchi g’ildirakka aylanma harakat bir g’ildirak tishini ikkinchi g’ildirak tishiga qilgan bosimi xisobida beriladi. g’ildirakda tishlarning joylashishiga qarab tog’ri tishli, qiyshik tishli, shevron tishli va egri chiziq tishli bolishi mumkin. g’ildirak o’qlarining joylashishiga qarab uzatmalar silindrik-o’qlar parallel, konusli-o’qlari kesishadi, vintli (chervyakli)-o’qlari aykash (kesishmaydi) turlarga bo’linadi. tishli …

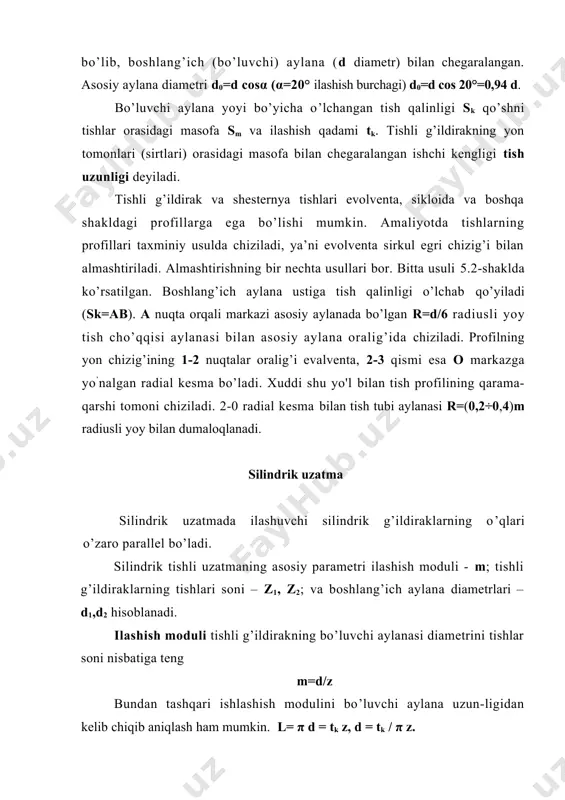

lana diametri d0=d cosα (α=20° ilashish burchagi) d0=d cos 20°=0,94 d. bo’luvchi aylana yoyi bo’yicha o’lchangan tish qalinligi sk qo’shni tishlar orasidagi masofa sm va ilashish qadami tk. tishli g’ildirakning yon tomonlari (sirtlari) orasidagi masofa bilan chegaralangan ishchi kengligi tish uzunligi deyiladi. tishli g’ildirak va shesternya tishlari evolventa, sikloida va boshqa shakldagi profillarga ega bo’lishi mumkin. amaliyotda tishlarning profillari taxminiy usulda chiziladi, ya’ni evolventa sirkul egri chizig’i bilan almashtiriladi. almashtirishning bir nechta usullari bor. bitta usuli 5.2-shaklda ko’rsatilgan. boshlang’ich aylana ustiga tish qalinligi o’lchab qo’yiladi (sk=ab). a nuqta orqali markazi asosiy aylanada bo’lgan r=d/6 radiusli yoy tish cho’qqisi aylanasi bilan asosiy aylana oralig’ida chiziladi. profilning yon chizig’ining 1-2 nuqtalar oralig’i evalventa, 2-3 qismi esa o markazga yo’nalgan radial kesma bo’ladi. xuddi shu yo'l bilan tish profilining qarama-qarshi tomoni chiziladi. 2-0 radial kesma bilan tish tubi aylanasi r=(0,2÷0,4)m radiusli yoy bilan dumaloqlanadi. silindrik uzatma silindrik uzatmada ilashuvchi silindrik g’ildiraklarning o’qlari o’zaro …

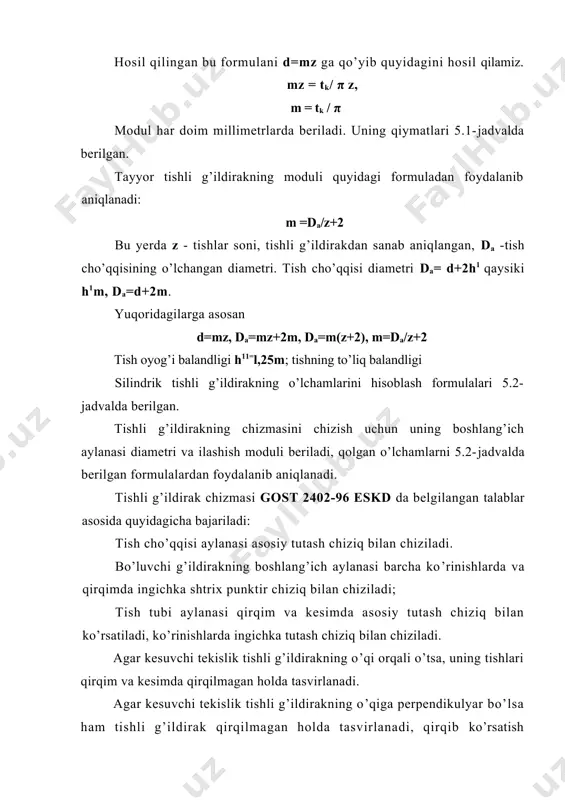

metri da= d+2h1 qaysiki h1m, da=d+2m. yuqoridagilarga asosan d=mz, da=mz+2m, da=m(z+2), m=da/z+2 tish oyog’i balandligi h11=l,25m; tishning to’liq balandligi silindrik tishli g’ildirakning o’lchamlarini hisoblash formulalari 5.2-jadvalda berilgan. tishli g’ildirakning chizmasini chizish uchun uning boshlang’ich aylanasi diametri va ilashish moduli beriladi, qolgan o’lchamlarni 5.2-jadvalda berilgan formulalardan foydalanib aniqlanadi. tishli g’ildirak chizmasi gost 2402-96 eskd da belgilangan talablar asosida quyidagicha bajariladi: tish cho’qqisi aylanasi asosiy tutash chiziq bilan chiziladi. bo’luvchi g’ildirakning boshlang’ich aylanasi barcha ko’rinishlarda va qirqimda ingichka shtrix punktir chiziq bilan chiziladi; tish tubi aylanasi qirqim va kesimda asosiy tutash chiziq bilan ko’rsatiladi, ko’rinishlarda ingichka tutash chiziq bilan chiziladi. agar kesuvchi tekislik tishli g’ildirakning o’qi orqali o’tsa, uning tishlari qirqim va kesimda qirqilmagan holda tasvirlanadi. agar kesuvchi tekislik tishli g’ildirakning o’qiga perpendikulyar bo’lsa ham tishli g’ildirak qirqilmagan holda tasvirlanadi, qirqib ko’rsatish kerak bo’lganda, ayrim joy qirqimidan foydalanib tish tubi sirtining chizig’igacha shtrixovka qilinadi. agar tishli g’ildirak tishining yo’nalishini ko’rsatish kerak bo’lsa, …

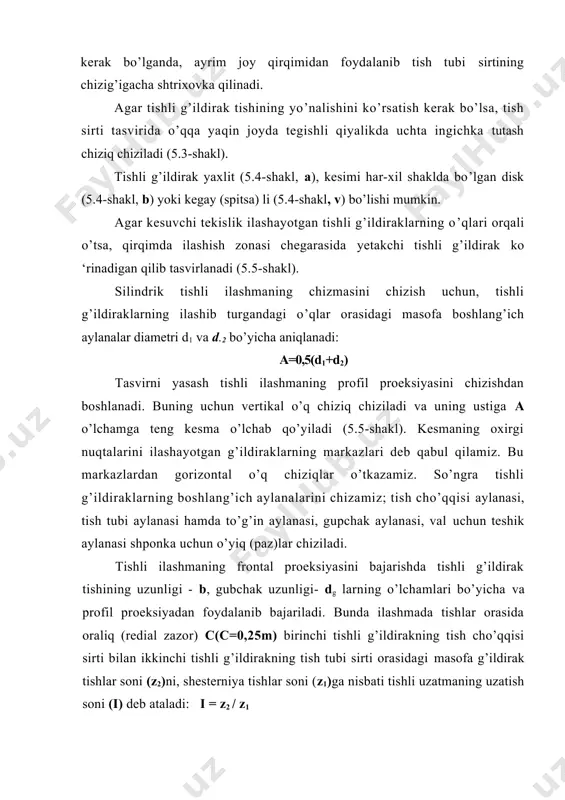

siyasini chizishdan boshlanadi. buning uchun vertikal o’q chiziq chiziladi va uning ustiga a o’lchamga teng kesma o’lchab qo’yiladi (5.5-shakl). kesmaning oxirgi nuqtalarini ilashayotgan g’ildiraklarning markazlari deb qabul qilamiz. bu markazlardan gorizontal o’q chiziqlar o’tkazamiz. so’ngra tishli g’ildiraklarning boshlang’ich aylanalarini chizamiz; tish cho’qqisi aylanasi, tish tubi aylanasi hamda to’g’in aylanasi, gupchak aylanasi, val uchun teshik aylanasi shponka uchun o’yiq (paz)lar chiziladi. tishli ilashmaning frontal proeksiyasini bajarishda tishli g’ildirak tishining uzunligi - b, gubchak uzunligi- dg larning o’lchamlari bo’yicha va profil proeksiyadan foydalanib bajariladi. bunda ilashmada tishlar orasida oraliq (redial zazor) c(c=0,25m) birinchi tishli g’ildirakning tish cho’qqisi sirti bilan ikkinchi tishli g’ildirakning tish tubi sirti orasidagi masofa g’ildirak tishlar soni (z2)ni, shesterniya tishlar soni (z1)ga nisbati tishli uzatmaning uzatish soni (i) deb ataladi: i = z2 / z1 tishli uzatmaning uzatish soni va bitta tishli g’ildirakning tishlar soni ma’lum bo’lsa, ikkinchi tishli g’ildirakning tishlar sonini aniqlab bo’ ldi. silindrik tishli uzatmada tashqi …

ldirakka oldingi konusdan tashqari yana orqa qo’shimcha konus bor. qo’shimcha konus sirtidagi tishlar profili xuddi silindrik tishli g’ildirakdagidek chiziladi. konussimon tishli g’ildirakni geometrik hisoblash ishlari eng katta o’lchamlar bo’yicha amalga oshiriladi (5.6-shakl): boshlang’ich konus balandligi r, boshlang’ich konus asosining diametri d, katta boshlang’ich aylana (ilashish) moduli m. modul konussimon tishli uzatmaning asosiy parametri hisoblanadi: mq=d/z boshlang’ich konusning yasovchisi bilan uning o’qi orasidagi 6 burchak quyidagi formula bo’yicha aniqlanadi: tg δ l =zl/z2; tg δ 2 =z2/zl. konussimon tishli g’ildirakning chizmasini chizish uchun uning tishlar soni z va ilashish moduli m beriladi. tishlar soni va ilashish modulidan foydalanib qolgan o’lchamlarini hisoblab topish 5.3-jadvalda berilgan formulalar orqali amalga oshiriladi. konussimon tishli g’ildirakning chizmasi ingichka chiziq bilan gorizontal o’qni chizishdan boshlanadi. buning ustidagi ixtiyoriy belgilangan nuqtadan perpendikulyar otkazib bo’luvchi aylana diametri (d) yarmisi o’qning yuqori tomoniga ikkinchi yarmisi ostiga o’lchab qo’yiladi. hosil qilingan a va c nuqtalardan boshlang’ich konus balandiligiga teng radius bilan …
