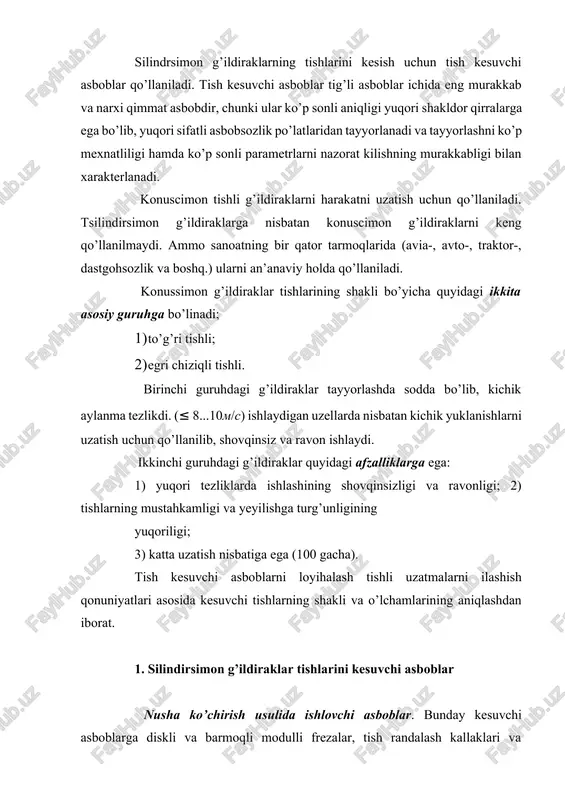

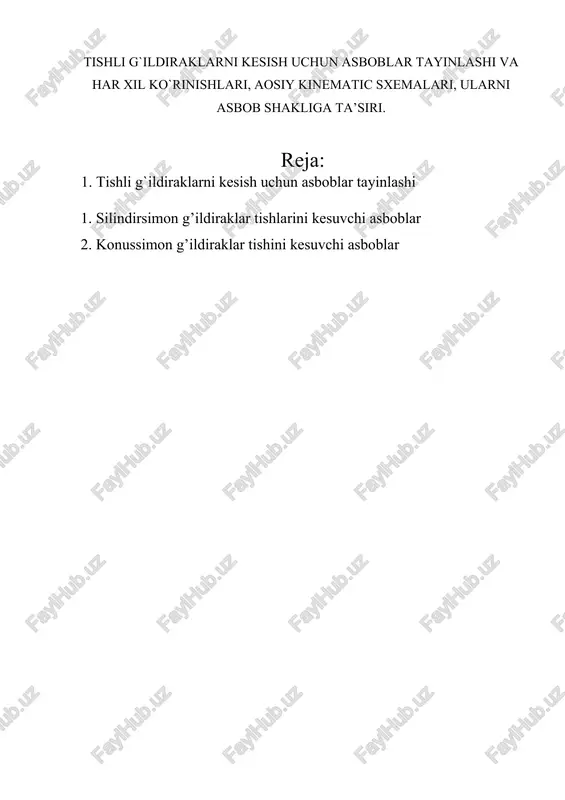

tishli g`ildiraklarni kesish uchun asboblar tayinlashi va har xil ko`rinishlari, aosiy kinematic sxemalari, ularni asbob shakliga ta’siri. reja: 1. tishli g`ildiraklarni kesish uchun asboblar tayinlashi 1. silindirsimon g’ildiraklar tishlarini kesuvchi asboblar 2. konussimon g’ildiraklar tishini kesuvchi asboblar silindrsimon g’ildiraklarning tishlarini kesish uchun tish kesuvchi asboblar qo’llaniladi. tish kesuvchi asboblar tig’li asboblar ichida eng murakkab va narxi qimmat asbobdir, chunki ular ko’p sonli aniqligi yuqori shakldor qirralarga ega bo’lib, yuqori sifatli asbobsozlik po’latlaridan tayyorlanadi va tayyorlashni ko’p mexnatliligi hamda ko’p sonli parametrlarni nazorat kilishning murakkabligi bilan xarakterlanadi. konuscimon tishli g’ildiraklarni harakatni uzatish uchun qo’llaniladi. tsilindirsimon g’ildiraklarga nisbatan konuscimon g’ildiraklarni keng qo’llanilmaydi. ammo sanoatning bir qator tarmoqlarida (avia-, avto-, traktor-, dastgohsozlik va boshq.) ularni an’anaviy holda qo’llaniladi. konussimon g’ildiraklar tishlarining shakli bo’yicha quyidagi ikkita asosiy guruhga bo’linadi; 1) to’g’ri tishli; 2) egri chiziqli tishli. birinchi guruhdagi g’ildiraklar tayyorlashda sodda bo’lib, kichik aylanma tezlikdi. (≤ 8...10m/c) ishlaydigan uzellarda nisbatan kichik yuklanishlarni uzatish uchun …

2 / 19

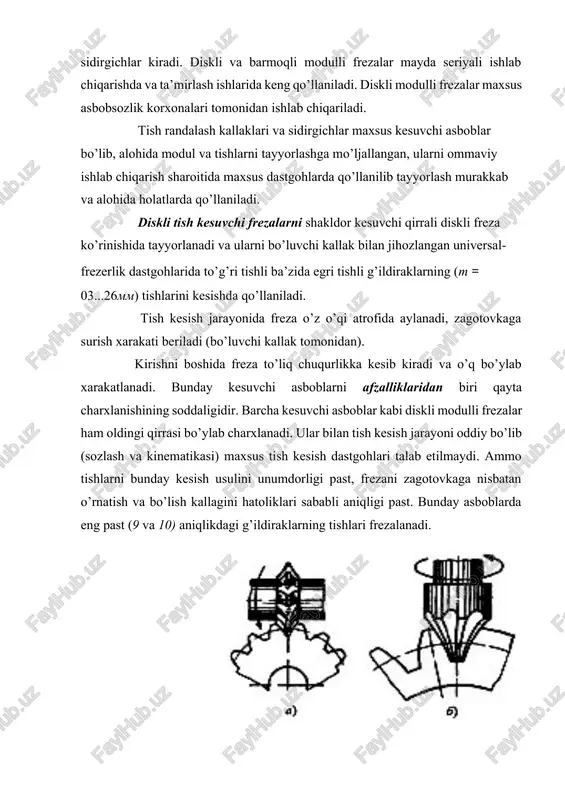

i frezalar mayda seriyali ishlab chiqarishda va ta’mirlash ishlarida keng qo’llaniladi. diskli modulli frezalar maxsus asbobsozlik korxonalari tomonidan ishlab chiqariladi. tish randalash kallaklari va sidirgichlar maxsus kesuvchi asboblar bo’lib, alohida modul va tishlarni tayyorlashga mo’ljallangan, ularni ommaviy ishlab chiqarish sharoitida maxsus dastgohlarda qo’llanilib tayyorlash murakkab va alohida holatlarda qo’llaniladi. diskli tish kesuvchi frezalarni shakldor kesuvchi qirrali diskli freza ko’rinishida tayyorlanadi va ularni bo’luvchi kallak bilan jihozlangan universal-frezerlik dastgohlarida to’g’ri tishli ba’zida egri tishli g’ildiraklarning (m = 03...26mm) tishlarini kesishda qo’llaniladi. tish kesish jarayonida freza o’z o’qi atrofida aylanadi, zagotovkaga surish xarakati beriladi (bo’luvchi kallak tomonidan). kirishni boshida freza to’liq chuqurlikka kesib kiradi va o’q bo’ylab xarakatlanadi. bunday kesuvchi asboblarni afzalliklaridan biri qayta charxlanishining soddaligidir. barcha kesuvchi asboblar kabi diskli modulli frezalar ham oldingi qirrasi bo’ylab charxlanadi. ular bilan tish kesish jarayoni oddiy bo’lib (sozlash va kinematikasi) maxsus tish kesish dastgohlari talab etilmaydi. ammo tishlarni bunday kesish usulini unumdorligi past, frezani …

3 / 19

mmetriya chizig’iga siljigan va bunda surish xarakati frezaga yoki zagotovkaga beriladi. 2-rasm. barmoqni freza va uning konstruktiv parametrlari diskli frezalarga nisbatan barmoqli frezalarning gabarit o’lchamlari bir muncha kichik bo’lib, ularning ishchi qismi diametrining o’lchamlari g’ildirakni tishlari bo’yicha aniqlanadi. odatda frezalarni 40...90 mm diametrli va tishlarning sonini juft holda 2...8 ta qilib tayyorlanadi. barmoqli frezalarning oldingi burchagini uni tayyorlash, qayta charxlash va profilining nazoratini soddalashtirish maqsadida nulga teng olinadi. dastlabki ishlov beruvchi frezalarda kesish kuchini kamaytirish maqsadida oldingi burchakni musbat qiymati (80gacha) qabul qilinadi. asbobsozlik materiallarini iqtisod qilish maqsadida m>50 mm.li frezalarning tishlariga kesuvchi plastinalar payvandlanadi. barmoqli frezalarning kamchiligi, unumdorligining pastligi va ishlov berishi aniqligining pastligidir. unumdorlikni pastligi – tishlarning sonini ozligi, maxkamlash bikrligining pastligi, kesiluvchi qatlamning kengligini kattaligi sababli kesish kuchini yuqoriligi, zagotovka bilan birikish burchagining kattaligidir. aniqlikning pastligi – frezalarni qayta charxlashda hosil bo’ladigan hatoliklar va bo’lish kallagidagi hatoliklardir. ushbu frezalarni afzalliklari shundaki, ular yordamida universal dastgohlarda g’ildiraklarga o’ta …

4 / 19

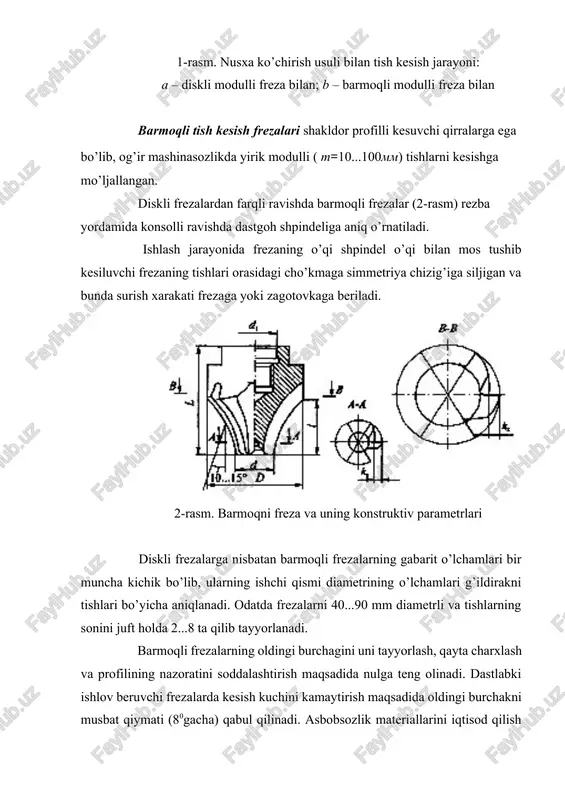

ktiv xarakatli yoki zagotovka bilan birikishda bo’lgan cheksiz reykali kesuvchi asbob hisoblanadi. tishli g’ildiraklarni frezalashni ushbu usuli o’zining universalligi, yuqori unumdorligi va aniqligi bilan keng qo’llaniladi. bunda ushbu modulli bitta freza bilan tishlarining soni turli bo’lgan g’ildiraklarni kesish mumkin. kesish jarayonining to’xtovsizligi uchun g’ildiraklarni qadami bo’yicha yuqori unumdorlik va aniqlikni ta’minlaydi. kesish jarayoni freza va zagotovkani o’z o’qi atrofida aylanishi va frezani surish xarakatini kesiladigan g’ildirak o’qi bo’ylab ta’minlaydigan maxsus tish frezalash dastgohlarida amalga oshiriladi. aniqligi bo’yicha chervyakli frezalar aaa va aa (pozitsion) a,v,s va d (umumiy vazifali) 5 – 9 kvalitet aniqligida ishlov beradigan qilib tayyorlanadi. bundan tashqari frezalar qo’yidagi turlarga bo’linadi: a) chervyakni kirimlari soni bo’yicha – bir va ko’p kirimli; b) o’ramlarning yo’nalishi bo’yicha – o’ng (to’g’ri tishli va o’ng kirimli g’ildiraklar) va chap (og’ma tishli g’ildiraklarning tishlarini kesish uchun); v) mahkamlash usuli bo’yicha – o’rnatiluvchi (nasadnaya) va quyruqli (chervyakli g’ildiraklar uchun); g) konstruktsiyasi bo’yicha – yaxlit …

5 / 19

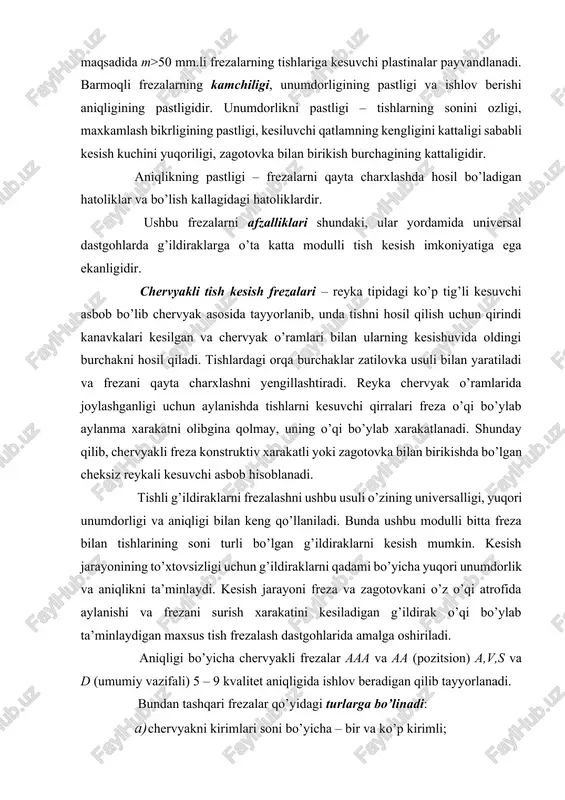

g aylanishi surish xarakati bilan mos ravishda bo’lib, frezaning bir marta aylanishida g’ildirak o’z o’qi atrofida a/ z1 aylanadi, bu erda: a – frezaning kirimlari soni; z1 – kesiluvchi g’ildirakning tishlari soni. bir kirimli frezaning barcha tishlari g’ildirak tishining profilini shakllantirishda qatnashadi. qirindi kanavkalari. frezani tayyorlash paytida chervyakning o’ramlarini kesib bo’linganidan so’ng qirindi kanavkalari frezalanadi va qirindi kanavkalari tishlarni oldingi yuzasi hamda qirindini joylashuvi uchun bo’shliq hosil qiladi. ularning kengligi keskichni joylashuvi uchun yetarli bo’lishi kerak. kanavkalar chervyak o’qiga paralel holda to’g’ri chiziqli (4-a rasm) yoki chervyak o’ramlari yo’nalishiga perpendikulyar holda vintli (4 -b rasm) bo’lishi mumkin. to’g’ri chiziqli kanavkali frezalarni tayyorlash oson bo’lib, ularni yig’ma frezalarning konstruktsiyasida ko’p qo’llaniladi. kamchiligi – yon kesuvchi qirralarining birida manfiy burchakning hosil bo’lishi. 4-a rasmda ko’rinib turibdiki, o’ng kirimli frezalarda oldingi burchaklari o’ng qirrada musbat ishoraga va chap qirrada manfiy ishoraga ega bo’lib, ular freza o’ramlarining ko’tarilish burchagiga teng bo’ladi, ya’ni γ1 =-γmo …
