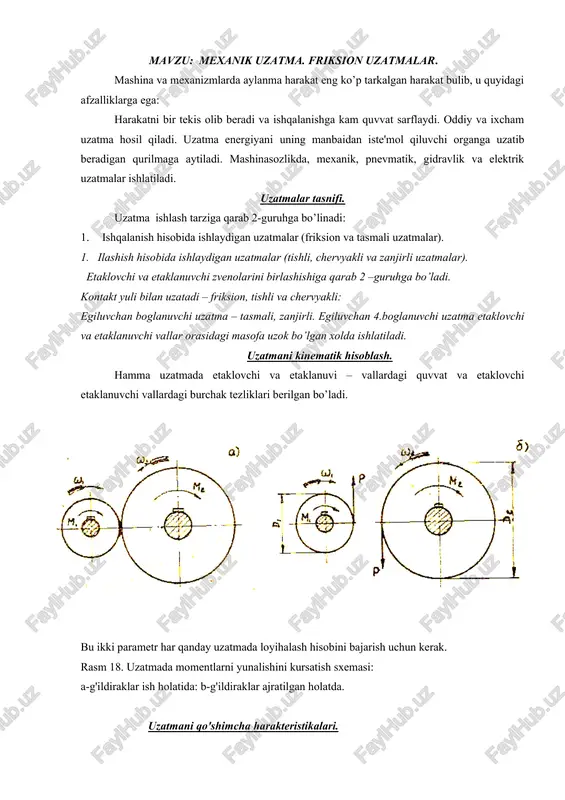

mavzu: mexanik uzatma. friksion uzatmalar. mashina va mexanizmlarda aylanma harakat eng ko’p tarkalgan harakat bulib, u quyidagi afzalliklarga ega: harakatni bir tekis olib beradi va ishqalanishga kam quvvat sarflaydi. oddiy va ixcham uzatma hosil qiladi. uzatma energiyani uning manbaidan iste'mol qiluvchi organga uzatib beradigan qurilmaga aytiladi. mashinasozlikda, mexanik, pnevmatik, gidravlik va elektrik uzatmalar ishlatiladi. uzatmalar tasnifi. uzatma ishlash tarziga qarab 2-guruhga bo’linadi: 1. ishqalanish hisobida ishlaydigan uzatmalar (friksion va tasmali uzatmalar). 1. ilashish hisobida ishlaydigan uzatmalar (tishli, chervyakli va zanjirli uzatmalar). etaklovchi va etaklanuvchi zvenolarini birlashishiga qarab 2 –guruhga bo’ladi. kontakt yuli bilan uzatadi – friksion, tishli va chervyakli: egiluvchan boglanuvchi uzatma – tasmali, zanjirli. egiluvchan 4.boglanuvchi uzatma etaklovchi va etaklanuvchi vallar orasidagi masofa uzok bo’lgan xolda ishlatiladi. uzatmani kinematik hisoblash. hamma uzatmada etaklovchi va etaklanuvi – vallardagi quvvat va etaklovchi etaklanuvchi vallardagi burchak tezliklari berilgan bo’ladi. bu ikki parametr har qanday uzatmada loyihalash hisobini bajarish uchun kerak. rasm 18. …

2 / 7

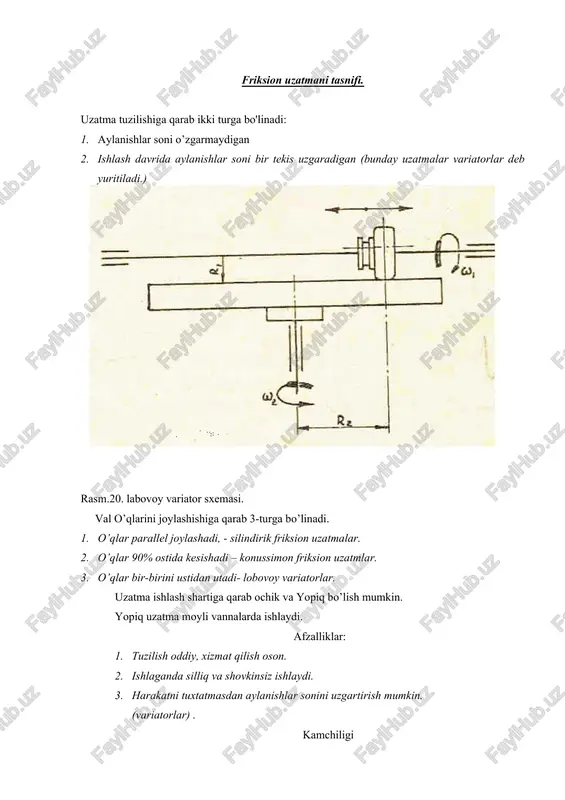

sh kuchi friksion uzatmani tasnifi. uzatma tuzilishiga qarab ikki turga bo'linadi: 1. aylanishlar soni o’zgarmaydigan 2. ishlash davrida aylanishlar soni bir tekis uzgaradigan (bunday uzatmalar variatorlar deb yuritiladi.) rasm.20. labovoy variator sxemasi. val o’qlarini joylashishiga qarab 3-turga bo’linadi. 1. o’qlar parallel joylashadi, - silindirik friksion uzatmalar. 2. o’qlar 90% ostida kesishadi – konussimon friksion uzatmlar. 3. o’qlar bir-birini ustidan utadi- lobovoy variatorlar. uzatma ishlash shartiga qarab ochik va yopiq bo’lish mumkin. yopiq uzatma moyli vannalarda ishlaydi. afzalliklar: 1. tuzilish oddiy, xizmat qilish oson. 2. ishlaganda silliq va shovkinsiz ishlaydi. 3. harakatni tuxtatmasdan aylanishlar sonini uzgartirish mumkin. (variatorlar) . kamchiligi 1. ishchi yuzalari notekis va tez eyiladi. 2. vallarda va podshipniklarda katta zo’riqish hosil qiladi. 3. katoklar sirpanishi hisobida aylanishlar soni uzgaradi. ishlatish joylari. friksion uzatmalar asosan presslarda, molotalarda, priborlarda ishlatiladi. ular asosan quvvati 50 kvt va aylanish tezligi 25m/s bo’lgan joylarda ko’proq ishlatiladi. kotoklarni eyilishi. 1. charchash hisobida eyilish (pitting), …

3 / 7

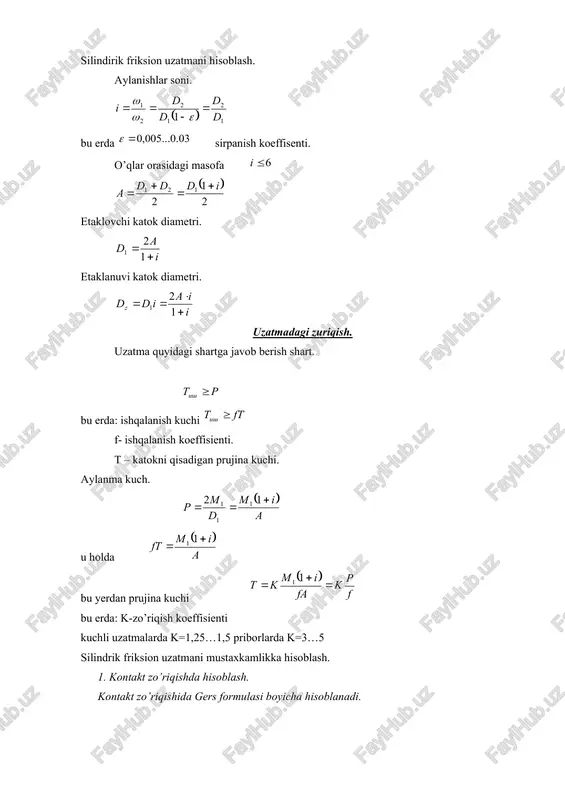

zo’riqish koeffisienti kuchli uzatmalarda k=1,25…1,5 priborlarda k=3…5 silindrik friksion uzatmani mustaxkamlikka hisoblash. 1. kontakt zo’riqishda hisoblash. kontakt zo’riqishida gers formulasi boyicha hisoblanadi. bu erda: q-kontakt chizigidagi normal bosim: ekel – keltirilgan elastiklik moduli. - keltirilgan qiyshiqlik radiusi. bu erda: v2 – katta katokni eni 2.akt chizigidagi bosimnii hisoblash. friksion uzatmalarni materiallari go’q konuniga buysinmasa (fibra, rezina) u xolda materiallar eyilishiga chidamlilikka hisoblanadi. bu erda -katta katok eni - ruxsat etiladigan normal yo’qlamani joiz qiymati loyihalash hisobi. foydalanilgan adabiyotlar 1. x.x. usmonxo`jaev «mashina va mexanizmlar nazariyasi», toshkent 1970 yil. – 576 bet 2. r.rustamxo`jaev «mashina va mexanizmlar nazariyasi» dan masala hamda misollar to`plami, toshkent, 1987 yil. – 246 bet. 3.s.a.yo`ldoshbekov «mashina va mexanizmlar nazariyasi» dan masala hamda misollar to`plami, toshkent, 1988 yil. – 158 bet. 4.i.i. artobolevskiy «teoriya mexanizmov i mashin», moskva, 1988 god. – 640 stranitsa. 5.k.m.mansurov «materiallar qarshiligi kursi», toshkent, 1983 yil. – 504 bet. 6.m.s.movnin va boshqalar «texnikaviy …

4 / 7

llar qarshiligi” toshkent o’qituvchi 1983 yil . 17 usmobxo’jayev x.x. mashina va mexanizmlar nazariyasi tosh. o’qituvchi 1981 yil/ 18. t.rashidov va b.sh nazariy mexanika image5.wmf image6.wmf image7.wmf image8.wmf image9.wmf image10.wmf image11.wmf image12.wmf image13.wmf image14.png image15.png image16.png image17.wmf image18.wmf image19.wmf image20.wmf image21.wmf image22.wmf image23.wmf image24.wmf image25.wmf image26.wmf image27.wmf image28.wmf image29.wmf image30.wmf image31.wmf image32.wmf image33.wmf image34.wmf image35.wmf image36.wmf image1.png image2.wmf image3.wmf image4.wmf s m d v / 1000 2 × = w h d m v n r , 2 1000 1 = = mm h n rd m × = = , 10 2 1 1 6 1 1 w mm h n rd m × = = , 10 2 2 2 6 2 2 w i n n m m × = = h w w 2 1 1 2 1 2 h 1 2 m m i = n um i i i i i ... 3 2 …

5 / 7

mexanik uzatma. friksion uzatmalar - Page 5
