1523507270_71033.doc 2 w w i = u i w 2 w h i = p p 2 h 1 p h = · 2 2 p p p talab dv = = i i i i = t w p 2 2 2 w p = t h w w w w × = × = × = t t i i i i i u p p p p 2 2 2 2 2 h × × = u t t 1 2 ( ) 1 2 1 2 2 1 1 d d d d n n u » - = = e e f f q × = k ( ) 1 5 4 d d × ¸ ³ ( ) 3 1 1 1 150 .... 130 n n d = ( ) u d d u d × » - × = 1 1 2 …

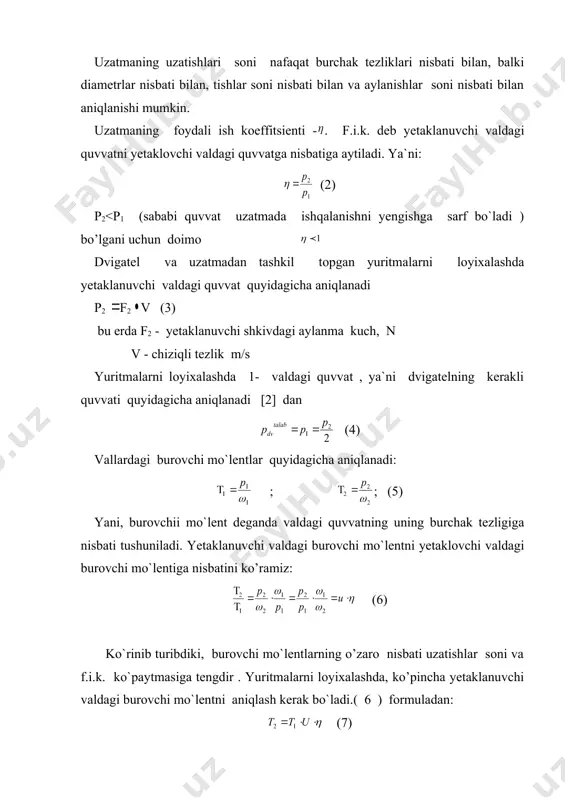

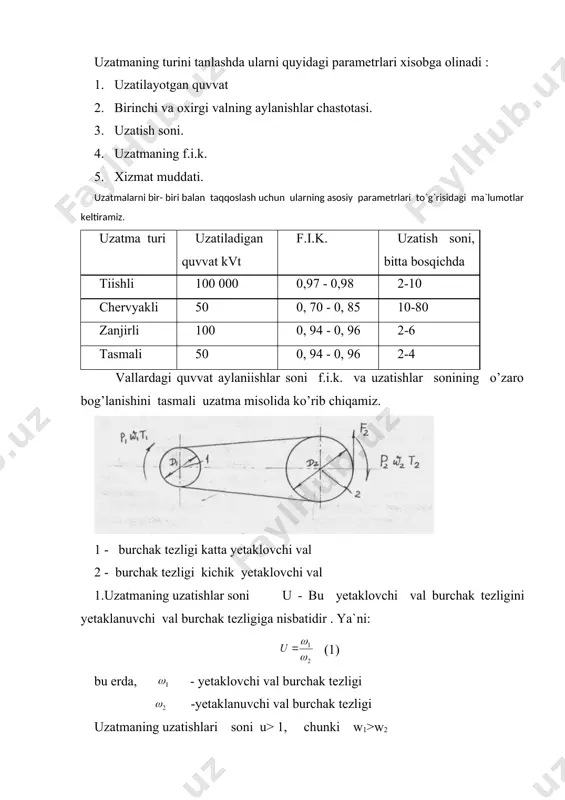

lanishlar soni nisbati bilan aniqlanishi mumkin. uzatmaning foydali ish koeffitsienti - . f.i.k. deb yetaklanuvchi valdagi quvvatni yetaklovchi valdagi quvvatga nisbatiga aytiladi. ya`ni: (2) p2<p1 (sababi quvvat uzatmada ishqalanishni yengishga sarf bo`ladi ) bo’lgani uchun doimo embed equation.3 dvigatel va uzatmadan tashkil topgan yuritmalarni loyixalashda yetaklanuvchi valdagi quvvat quyidagicha aniqlanadi p2 f2 v (3) bu erda f2 - yetaklanuvchi shkivdagi aylanma kuch, n v - chiziqli tezlik m/s yuritmalarni loyixalashda 1- valdagi quvvat , ya`ni dvigatelning kerakli quvvati quyidagicha aniqlanadi [2] dan (4) vallardagi burovchi mo`lentlar quyidagicha aniqlanadi: ; ; (5) yani, burovchii mo`lent deganda valdagi quvvatning uning burchak tezligiga nisbati tushuniladi. yetaklanuvchi valdagi burovchi mo`lentni yetaklovchi valdagi burovchi mo`lentiga nisbatini ko’ramiz: (6) ko`rinib turibdiki, burovchi mo`lentlarning o’zaro nisbati uzatishlar soni va f.i.k. ko`paytmasiga tengdir . yuritmalarni loyixalashda, ko’pincha yetaklanuvchi valdagi burovchi mo`lentni aniqlash kerak bo`ladi.( 6 ) formuladan: (7) shunday qilib, yetaklanuvchi valdagi burobchi mo`lent yetaklovchi valdagi burovchi mo`lent, …

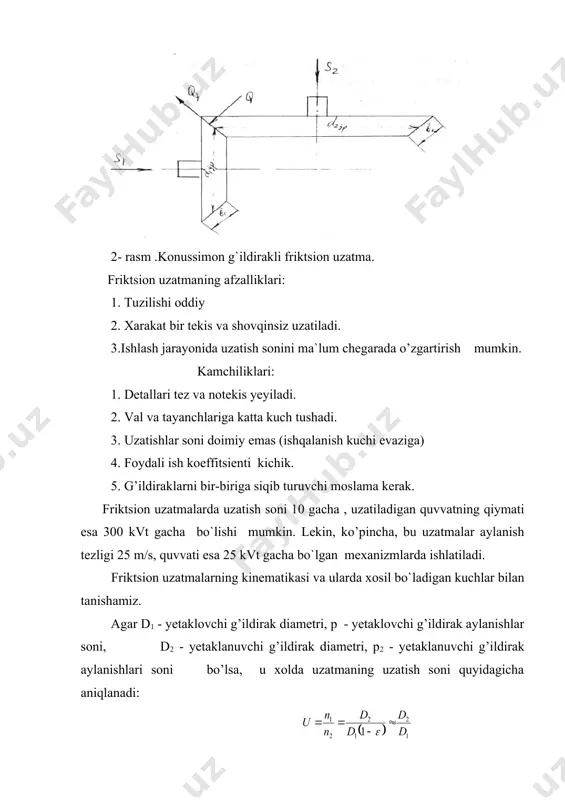

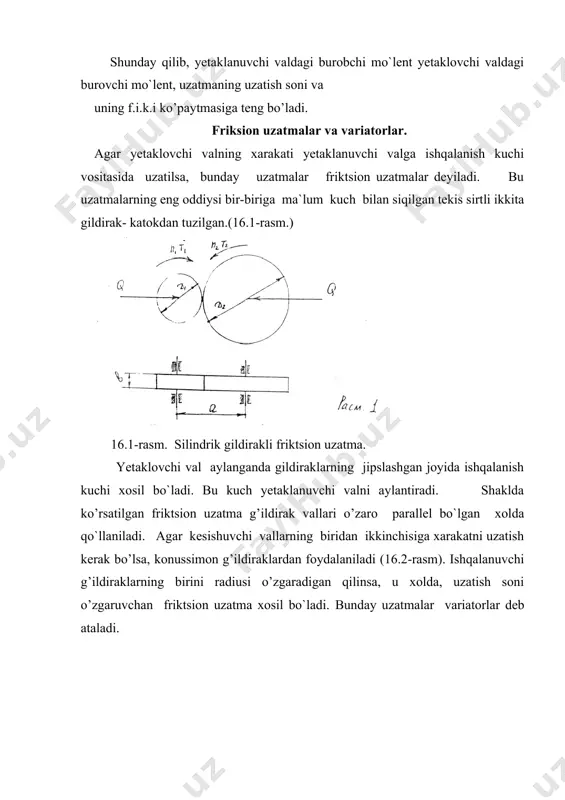

ishqalanuvchi g’ildiraklarning birini radiusi o’zgaradigan qilinsa, u xolda, uzatish soni o’zgaruvchan friktsion uzatma xosil bo`ladi. bunday uzatmalar variatorlar deb ataladi. 2- rasm .konussimon g`ildirakli friktsion uzatma. friktsion uzatmaning afzalliklari: 1. tuzilishi oddiy 2. xarakat bir tekis va shovqinsiz uzatiladi. 3.ishlash jarayonida uzatish sonini ma`lum chegarada o’zgartirish mumkin. kamchiliklari: 1. detallari tez va notekis yeyiladi. 2. val va tayanchlariga katta kuch tushadi. 3. uzatishlar soni doimiy emas (ishqalanish kuchi evaziga) 4. foydali ish koeffitsienti kichik. 5. g’ildiraklarni bir-biriga siqib turuvchi moslama kerak. friktsion uzatmalarda uzatish soni 10 gacha , uzatiladigan quvvatning qiymati esa 300 kvt gacha bo`lishi mumkin. lekin, ko’pincha, bu uzatmalar aylanish tezligi 25 m/s, quvvati esa 25 kvt gacha bo`lgan mexanizmlarda ishlatiladi. friktsion uzatmalarning kinematikasi va ularda xosil bo`ladigan kuchlar bilan tanishamiz. agar d1 - yetaklovchi g’ildirak diametri, p - yetaklovchi g’ildirak aylanishlar soni, d2 - yetaklanuvchi g’ildirak diametri, p2 - yetaklanuvchi g’ildirak aylanishlari soni bo’lsa, u xolda uzatmaning …

ga oluvchi koeffitsient. lekin, shart saqlanishi zarur. b) konussimon gildirakli uzatmalarni xisoblash tartibi bilan tanishib chiqamiz. odatda, gildiraklarning konus yasovchi burchaklari yigindisi 900 ni tashkil qiladi, ya`ni: bu erda, - yetaklovchi gildirak konuslik burchagi - yetaklanuvchi gildirakning konuslik burchagi uzatmaning uzatish soni quyidagicha aniqlanadi: etaklovchi gildirakning o’rtacha diametri quyidagicha topiladi: bu erda, dv1 - etaklovchi valning diametri. u esa quyidagicha aniqlanadi: aylanishlar tezligi quyidagicha topiladi: variatorlar o'zgaruvchan uzatishlar nisbatiga ega bo'lgan friksion uzatmalardir. friksion variatorlar konstruktiv jihatdan turli-tuman bo'lib (16.4-rasm), sanoatning ko'pgina tarmoqlarida keng qo'llaniladi. bundan tashqari friksion variatorlar oraliq zvenosiz (16.4-rasm- a, b.d,g-) hamda oraliq zvenoli (16.4-rasm e, f h, j, i) turkumlarga ajratiladi. friksion variatorlardan nafaqat yetaklanuvchi valning (g'ildirakning) burchak tezligini pog'onasiz ravon o'zgartirish, balki teskari tomonga aylantirish (reverslash) uchun ham foydalaniladi. 16.4-rasm variatorlarning turlari: a)pesh; b)konussimon; d), e),j) sharli: g) ko'p diskli: h), i) torli; j) ponasimon tasmali variatorlar konstruksiyalarining turliclialigi va qo`lashning cheklanganligi ularni hisoblash usullarini …

nish kerak. variatorlarning konstruksiyalarini va hisoblash usullarini takomillashtirishda quyidagi asosiy tamoyillarni ko‘zlash maqsadga muvofiqdir: - variatorlarni o‘zini-o‘zi tortish qobiliyatli, ya’ni uzatilayotgan moment qiymatiga mos holda dumalash jismlarini siqish kuchi ham ortadigan qilib tayyorlash; - katta tortish xossali moylarni ishlatish; - quvvatni uzatishda ko‘p oqimli konstruksiyalarni yaratish va amaliyotda qo'llash. variatorlar to'g'risida yanada to‘iiq ma’lumotlarni maxsus adabiyotlardan olish mumkin. foyfalanilgan adabiyotlar: 1. shoobidov sh.a. mashina detallari. texnika oily o`quv yurtlari uchun darslik. тошкент: “o`zbekiston ensiklopediyasi”, 2014. -444 b. 2. kurganbekov m.m., moydinov a. mashina detallari: o`quv qo`llanma. i va ii qismlar. -toshkent: “o`zbekiston ensiklopediyasi”, 2014. -384 b. 3. ш.а. шообидов машина деталлари. ўқув қўлланма. тошкент 2004-120 б. 4.ш.а.шообидов, с.у.мусаев. «юритмалар», тасмали ва занжирли узатмаларни лойихалаш. тошкент 2000-82 б. _1584520698.unknown _1584520706.unknown _1584520714.unknown _1584520718.unknown _1584520720.unknown _1584520722.unknown _1584520723.unknown _1584520721.unknown _1584520719.unknown _1584520716.unknown _1584520717.unknown _1584520715.unknown _1584520710.unknown _1584520712.unknown _1584520713.unknown _1584520711.unknown _1584520708.unknown _1584520709.unknown _1584520707.unknown _1584520702.unknown _1584520704.unknown _1584520705.unknown _1584520703.unknown _1584520700.unknown _1584520701.unknown _1584520699.unknown _1584520694.unknown _1584520696.unknown _1584520697.unknown _1584520695.unknown _1584520692.unknown _1584520693.unknown _1584520691.unknown
