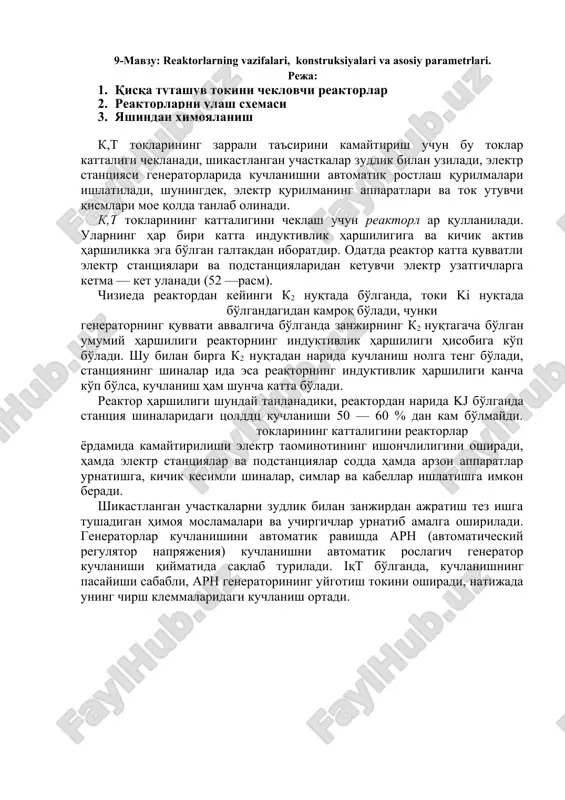

16-mavzu: reaktorlarning vazifalari, konstruksiyalari va asosiy parametrlari 9-mavzu: reaktorlarning vazifalari, konstruksiyalari va asosiy parametrlari. reja: 1. qicqa tutashuv tokini cheklovchi reaktorlar 2. reaktorlarni ulash sxemasi 3. yashindan ximoyalanish k,t toklarining zarrali ta'sirini kamaytirish uchun bu toklar kattaligi cheklanadi, shikastlangan uchastkalar zudlik bilan uziladi, elektr stantsiyasi generatorlarida kuchlanishni avtomatik rostlash qurilmalari ishlatiladi, shuningdek, elektr qurilmaning apparatlari va tok utuvchi qismlari moe qolda tanlab olinadi. k,t toklarining kattaligini cheklash uchun reaktorl ar qullaniladi. ularning har biri katta induktivlik harshiligiga va kichik aktiv harshilikka ega bo'lgan galtakdan iboratdir. odatda reaktor katta quvvatli elektr stantsiyalari va podstantsiyalaridan ketuvchi elektr uzatgichlarga ketma — ket ulanadi (52 —rasm). chizieda reaktordan keyingi k2 nuqtada bo'lganda, toki ki nuqtada bo'lgandagidan kamroq bo'ladi, chunki generatorning quvvati avvalgicha bo'lganda zanjirning k2 nuqtagacha bo'lgan umumiy harshiligi reaktorning induktivlik harshiligi hisobiga ko'p bo'ladi. shu bilan birga k2 nuqtadan narida kuchlanish nolga teng bo'ladi, stantsiyaning shinalar ida esa reaktorning induktivlik harshiligi qancha ko'p …

2 / 5

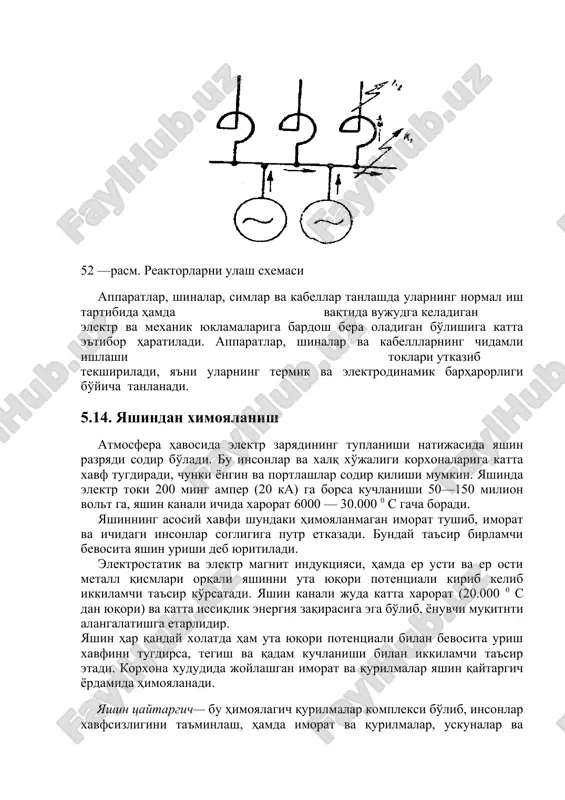

matik roslagich generator kuchlanishi qiymatida saqlab turiladi. iqt bo'lganda, kuchlanishning pasayishi sababli, arn generatorining uygotish tokini oshiradi, natijada uning chirsh klemmalaridagi kuchlanish ortadi. 52 —rasm. reaktorlarni ulash sxemasi apparatlar, shinalar, simlar va kabellar tanlashda ularning normal ish tartibida hamda vaqtida vujudga keladigan elektr va mexanik yuklamalariga bardosh bera oladigan bo'lishiga katta e'tibor haratiladi. apparatlar, shinalar va kabelllarning chidamli ishlashi toklari utkazib tekshiriladi, ya'ni ularning termik va elektrodinamik barharorligi bo'yicha tanlanadi. 5.14. yashindan ximoyalanish atmosfera havosida elektr zaryadining tuplanishi natijasida yashin razryadi sodir bo'ladi. bu insonlar va xalq xo'jaligi korxonalariga katta xavf tugdiradi, chunki yongin va portlashlar sodir qilishi mumkin. yashinda elektr toki 200 ming amper (20 ka) ga borsa kuchlanishi 50—150 milion volt ga, yashin kanali ichida xarorat 6000 — 30.000 0 s gacha boradi. yashinning asosiy xavfi shundaki himoyalanmagan imorat tushib, imorat va ichidagi insonlar sogligiga putr etkazadi. bunday ta'sir birlamchi bevosita yashin urishi deb yuritiladi. elektrostatik va elektr …

3 / 5

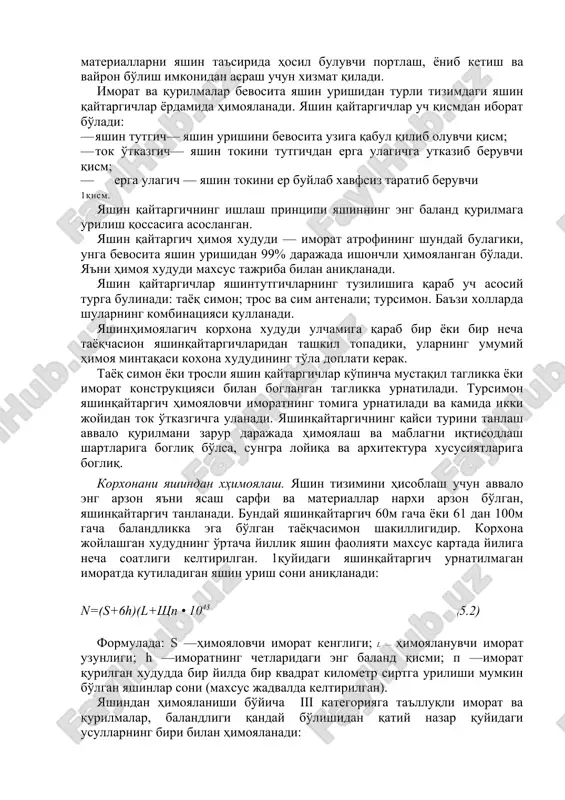

ladi. imorat va qurilmalar bevosita yashin urishidan turli tizimdagi yashin qaytargichlar yordamida himoyalanadi. yashin qaytargichlar uch qismdan iborat bo'ladi: · yashin tutgich— yashin urishini bevosita uziga qabul qilib oluvchi qism; · tok o'tkazgich— yashin tokini tutgichdan erga ulagichga utkazib beruvchi qism; · erga ulagich — yashin tokini er buylab xavfsiz taratib beruvchi 1qism. yashin qaytargichning ishlash printsipi yashinning eng baland qurilmaga urilish qossasiga asoslangan. yashin qaytargich himoya xududi — imorat atrofining shunday bulagiki, unga bevosita yashin urishidan 99% darajada ishonchli himoyalangan bo'ladi. ya'ni himoya xududi maxsus tajriba bilan aniqlanadi. yashin qaytargichlar yashintutgichlarning tuzilishiga qarab uch asosiy turga bulinadi: tayoq simon; tros va sim antenali; tursimon. ba'zi xollarda shularning kombinatsiyasi qullanadi. yashinhimoyalagich korxona xududi ulchamiga qarab bir yoki bir necha tayoqchasion yashinqaytargichlaridan tashkil topadiki, ularning umumiy himoya mintaqasi koxona xududining to'la doplati kerak. tayoq simon yoki trosli yashin qaytargichlar ko'pincha mustaqil taglikka yoki imorat konstruktsiyasi bilan boglangan taglikka urnatiladi. tursimon yashinqaytargich …

4 / 5

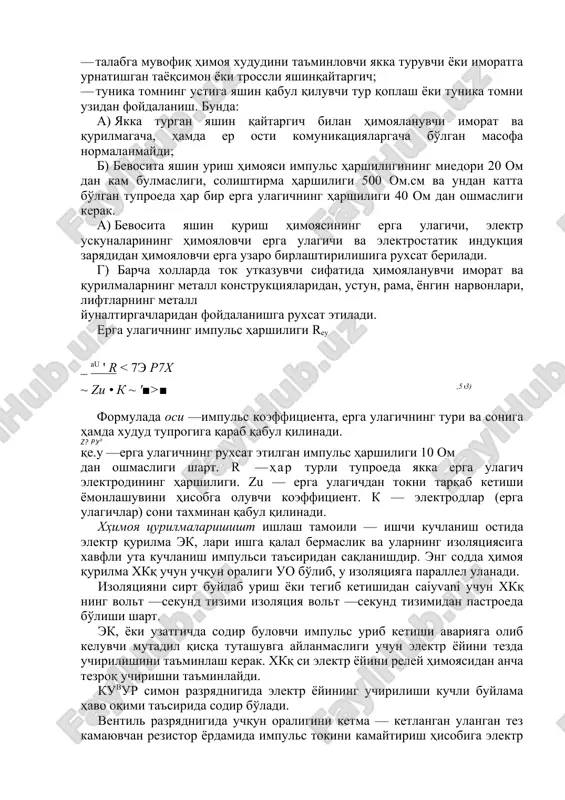

6h)(l+shp • 1043 (5.2) formulada: s —himoyalovchi imorat kengligi; l — himoyalanuvchi imorat uzunligi; h —imoratning chetlaridagi eng baland qismi; p —imorat qurilgan xududda bir yilda bir kvadrat kilometr sirtga urilishi mumkin bo'lgan yashinlar soni (maxsus jadvalda keltirilgan). yashindan himoyalanishi bo'yicha iii kategoriyaga ta'lluqli imorat va qurilmalar, balandligi qanday bo'lishidan qatiy nazar quyidagi usullarning biri bilan himoyalanadi: · talabga muvofiq himoya xududini ta'minlovchi yakka turuvchi yoki imoratga urnatishgan tayoqsimon yoki trossli yashinqaytargich; · tunika tomning ustiga yashin qabul qiluvchi tur qoplash yoki tunika tomni uzidan foydalanish. bunda: a) yakka turgan yashin qaytargich bilan himoyalanuvchi imorat va qurilmagacha, hamda er osti komunikatsiyalargacha bo'lgan masofa normalanmaydi; b) bevosita yashin urish himoyasi impuls harshiligining miedori 20 om dan kam bulmasligi, solishtirma harshiligi 500 om.sm va undan katta bo'lgan tuproeda har bir erga ulagichning harshiligi 40 om dan oshmasligi kerak. b) bevosita yashin qurish himoyasining erga ulagichi, elektr uskunalarining himoyalovchi erga ulagichi va elektrostatik …

5 / 5

anish ostida elektr qurilma ek, lari ishga qalal bermaslik va ularning izolyatsiyasiga xavfli uta kuchlanish impulsi ta'siridan saqlanishdir. eng sodda himoya qurilma xkq uchun uchqun oraligi uo bo'lib, u izolyatsiyaga parallel ulanadi. izolyatsiyani sirt buylab urish yoki tegib ketishidan caiyvani uchun xkq ning volt —sekund tizimi izolyatsiya volt —sekund tizimidan pastroeda bo'lishi shart. ek, yoki uzatgichda sodir bulovchi impuls urib ketishi avariyaga olib keluvchi mutadil qisqa tutashuvga aylanmasligi uchun elektr yoyini tezda uchirilishini ta'minlash kerak. xkq si elektr yoyini reley himoyasidan ancha tezroq uchirishni ta'minlaydi. kuvur simon razryadnigida elektr yoyining uchirilishi kuchli buylama havo oqimi ta'sirida sodir bo'ladi. ventil razryadnigida uchqun oraligini ketma — ketlangan ulangan tez kamayuvchan rezistor yordamida impuls tokini kamaytirish hisobiga elektr yoyi uchiriladi. nochiziq uta kuchlanishni chegaralovchi qurilmalarda nochiziq tizimli rezistor nuch qullanilib, undan utadigan tok sha dan past bo'lib, sezilarli quvvat yuqolishiga olib kelmaydi. nuch uchqun oraligsiz ulanadi.
