1 / 12

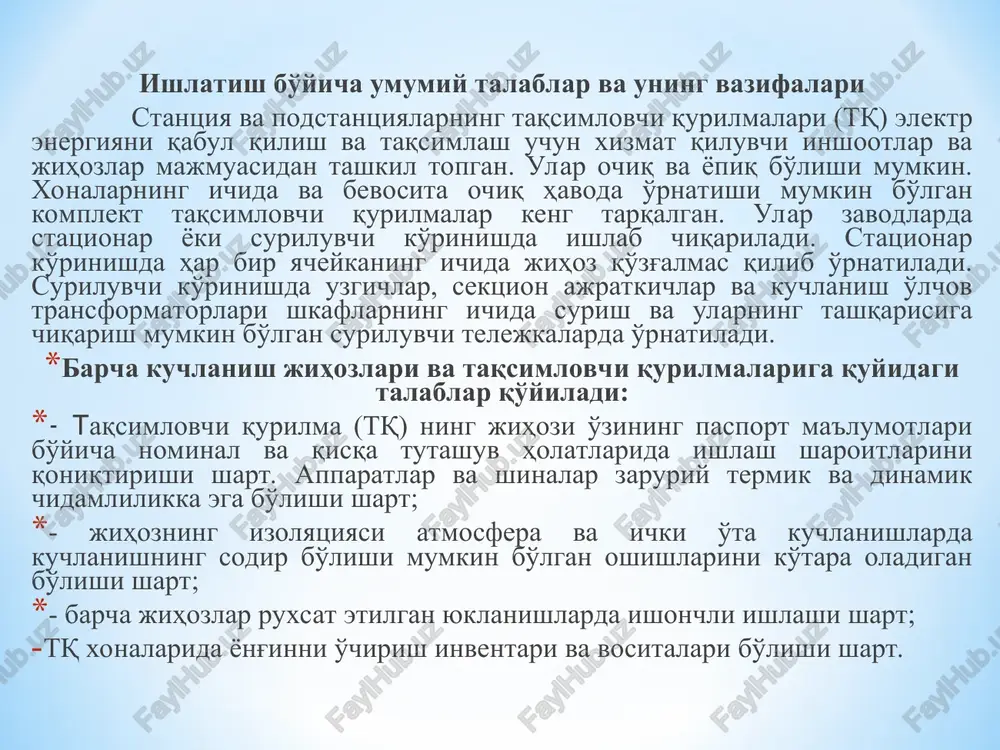

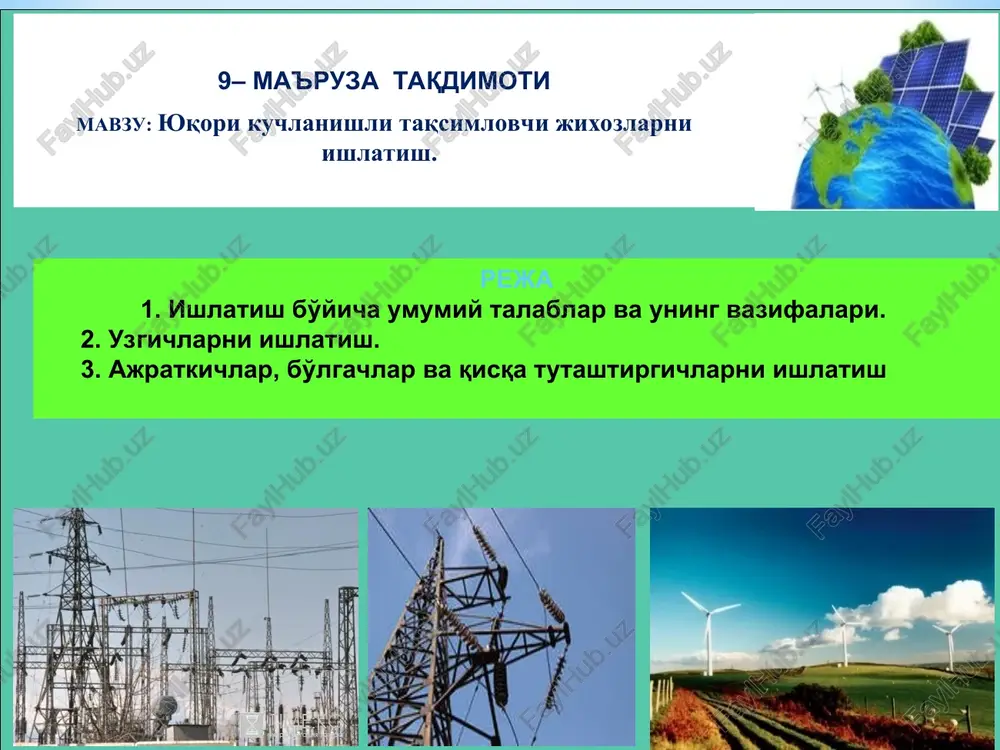

powerpoint presentation 9– ma'ruza taqdimoti mavzu: yuqori kuchlanishli taqsimlovchi jixozlarni ishlatish. reja 1. ishlatish bo'yicha umumiy talablar va uning vazifalari. 2. uzgichlarni ishlatish. 3. ajratkichlar, bo'lgachlar va qisqa tutashtirgichlarni ishlatish * ishlatish bo'yicha umumiy talablar va uning vazifalari stantsiya va podstantsiyalarning taqsimlovchi qurilmalari (tq) elektr energiyani qabul qilish va taqsimlash uchun xizmat qiluvchi inshootlar va jihozlar majmuasidan tashkil topgan. ular ochiq va yopiq bo'lishi mumkin. xonalarning ichida va bevosita ochiq havoda o'rnatishi mumkin bo'lgan komplekt taqsimlovchi qurilmalar keng tarqalgan. ular zavodlarda statsionar yoki suriluvchi ko'rinishda ishlab chiqariladi. statsionar ko'rinishda har bir yacheykaning ichida jihoz qo'zg'almas qilib o'rnatiladi. suriluvchi ko'rinishda uzgichlar, sektsion ajratkichlar va kuchlanish o'lchov transformatorlari shkaflarning ichida surish va ularning tashqarisiga chiqarish mumkin bo'lgan suriluvchi telejkalarda o'rnatiladi. barcha kuchlanish jihozlari va taqsimlovchi qurilmalariga quyidagi talablar qo'yiladi: - taqsimlovchi qurilma (tq) ning jihozi o'zining pasport ma'lumotlari bo'yicha nominal va qisqa tutashuv holatlarida ishlash sharoitlarini qoniqtirishi shart. apparatlar va shinalar zaruriy …

2 / 12

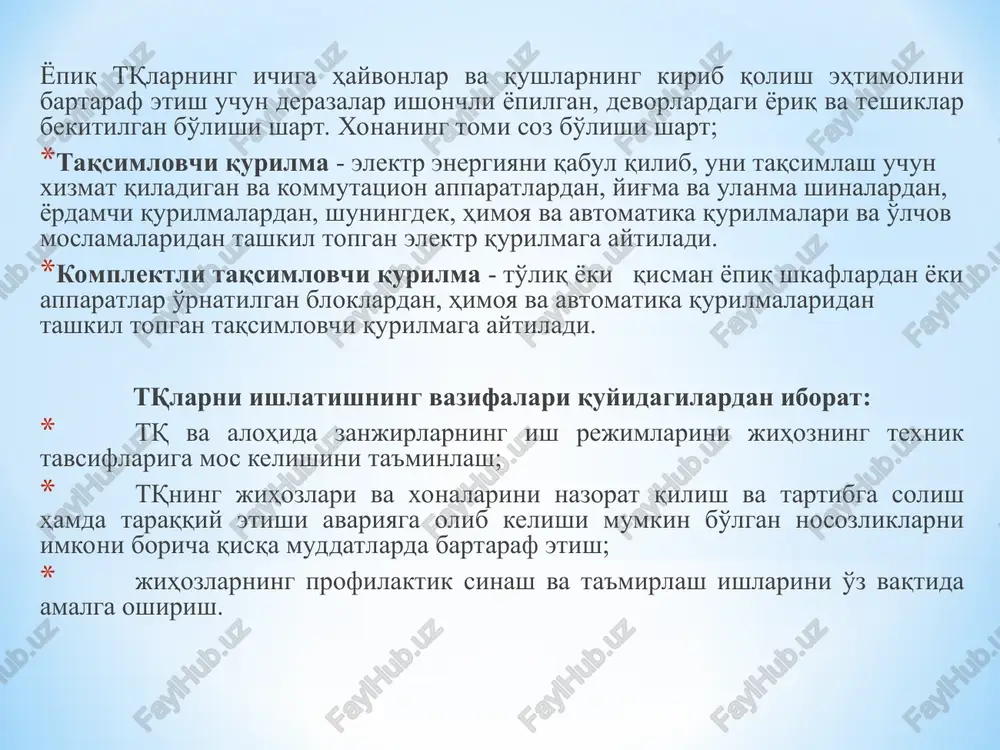

an, yig'ma va ulanma shinalardan, yordamchi qurilmalardan, shuningdek, himoya va avtomatika qurilmalari va o'lchov moslamalaridan tashkil topgan elektr qurilmaga aytiladi. komplektli taqsimlovchi qurilma - to'liq yoki qisman yopiq shkaflardan yoki apparatlar o'rnatilgan bloklardan, himoya va avtomatika qurilmalaridan tashkil topgan taqsimlovchi qurilmaga aytiladi. tqlarni ishlatishning vazifalari quyidagilardan iborat: tq va alohida zanjirlarning ish rejimlarini jihozning texnik tavsiflariga mos kelishini ta'minlash; tqning jihozlari va xonalarini nazorat qilish va tartibga solish hamda taraqqiy etishi avariyaga olib kelishi mumkin bo'lgan nosozliklarni imkoni boricha qisqa muddatlarda bartaraf etish; jihozlarning profilaktik sinash va ta'mirlash ishlarini o'z vaqtida amalga oshirish. iste'molchilar yuklamalarining oshib borishi bilan ilgari o'rnatilgan jihozlarning o'tkazish qobiliyati tez-tez etarli bo'lmay qoladi. avariya holatlarida qisqa tutashuv toklarining jihozlar uchun ruxsat etilganidan yuqori qiymatlargacha ortishi energetika tizimiga loyihalash paytida ko'zda tutilmagan katta quvvatli turbo va gidrogeneratorlar, transformatorlar va h.k.larning ulanishi natijasida sodir bo'ladi. energetika tizimlarida jihozlarning parametrlarini yangi ish sharoitlariga mos kelishini tekshirish surunkali tarzda iste'molchilarning …

3 / 12

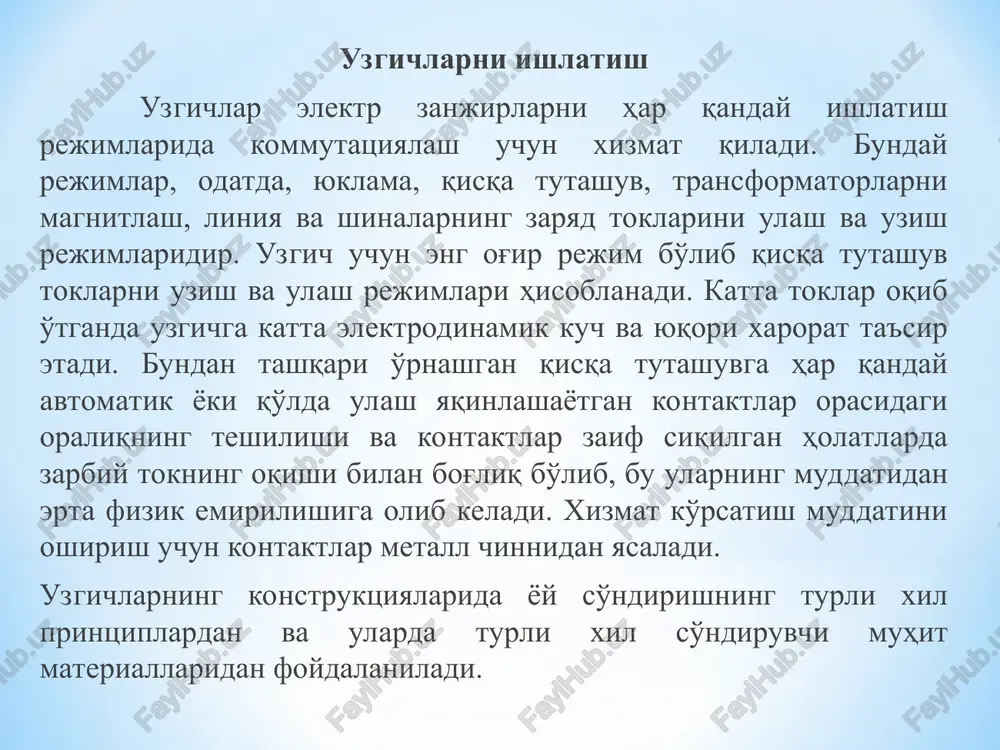

i. uzgichlarni ishlatish uzgichlar elektr zanjirlarni har qanday ishlatish rejimlarida kommutatsiyalash uchun xizmat qiladi. bunday rejimlar, odatda, yuklama, qisqa tutashuv, transformatorlarni magnitlash, liniya va shinalarning zaryad toklarini ulash va uzish rejimlaridir. uzgich uchun eng og'ir rejim bo'lib qisqa tutashuv toklarni uzish va ulash rejimlari hisoblanadi. katta toklar oqib o'tganda uzgichga katta elektrodinamik kuch va yuqori xarorat ta'sir etadi. bundan tashqari o'rnashgan qisqa tutashuvga har qanday avtomatik yoki qo'lda ulash yaqinlashayotgan kontaktlar orasidagi oraliqning teshilishi va kontaktlar zaif siqilgan holatlarda zarbiy tokning oqishi bilan bog'liq bo'lib, bu ularning muddatidan erta fizik emirilishiga olib keladi. xizmat ko'rsatish muddatini oshirish uchun kontaktlar metall chinnidan yasaladi. uzgichlarning konstruktsiyalarida yoy so'ndirishning turli xil printsiplardan va ularda turli xil so'ndiruvchi muhit materiallaridan foydalaniladi. stantsiya va podstantsiyalarda qo'llaniluvchi uzgichlar quyidagi guruhlarga bo'linadi: katta moy hajmiga ega bo'lgan moyli uzgichlar (vmb, vm, vmd, mkp, u, s tipidagi uzgichlar); kichik moy hajmiga ega bo'lgan moyli uzgichlar (vmg, vmp, mgg, …

4 / 12

sathi va uzgichning holatini ko'rsatkichlari, kirishlar, izolyatorlar va yuritmalari hisoblanadi. moyli uzgichlarni tashqi ko'rikdan o'tkazishda ko'z bilan quyidagilar tekshiriladi: uzgichning haqiqiy holati (uzilgan yoki ulangan); kirishlar, izolyatorlar va tortqichlarning sirtlarini holatlari; klapanlarning membranalarini butunligi va gaz chiqargichlar orqali moy chiqishining yo'qligi; baklardan moyning oqmasligi va ularda hamda kirishlarda moyning sathi. uzgichning ichida silkinish va shovqinning yo'qligi eshitib aniqlanadi. termoplenkalar bo'yicha kontakt tutashmalarining harorati aniqlanadi. baklarda moyning sathi ko'rsatkich shkalasi bo'yicha sathning ruxsat etilgan o'zgarishi chegarasida bo'lishi shart. bu elektr yoyini o'chirish va yoyning yonishi ta'siridan hosil bo'lgan gazlarni sovitishda o'ta muhim ahamiyatga ega. bakda moy sathining yuqoriligi uning yuqori qismida havo bo'shlig'ini kamaytiradi. bunday sharoitlarda yoyni so'ndirishda moy uzgichning qopqog'iga kuchli urilishi va bakning ichidagi bosim deformatsiya va hatto bakning portlashiga olib kelishi mumkin bo'lgan xavfli darajagacha ortishi mumkin. agar bakning ichida moyning sathi katta miqdorga pasaygan bo'lsa, u holda moyning yoyilishida ajralib chiquvchi issiq gazlar (70% vodorod, 20% etilen …

5 / 12

katta toklarni uzish imkonini beruvchi yoy so'ndiruvchi qurilmalarga ega emas. shu sababli elektr zanjirini bevosita uzish yoki ulash uchun o'zgaruvchan tok ajratkichlari faqat nominalga nisbatan ancha kichik toklarda qo'llaniladi. bundan tashqari ajratkichlar tq sxemalarida elektr zanjirlarini turlicha almashlab ulashda, masalan, tutashmalarni bitta shinalar tizimidan ikkinchisiga o'tkazishda, foydalaniladi. ishlatishda ajratkichlarga quyidagi talablar qo'yiladi: -nominal tokda uzoq vaqt ishlaganda ajratkichlarning kontakt tutashmalari 750s dan yuqori haroratgacha qizishi mumkin emas; -kontakt tizimi zaruriy termik va dinamik chidamlilikka ega bo'lishi shart; -qisqa tutash toklari oqqanda ajratkichlarning pichoqlari ulangan holatda tutib turilishi shart (yuritmaning qulflovchi moslamasi, mexanik yoki magnit qulf yordamida). uzilgan holatdagi ajratkich qutblarining kontaktlari orasidagi zaruriy masofa mexanik tutqich yordamida ishonchli qayd etilishi shart; -ajratkichlarning izolyatsiyasi yomg'ir, muz, havoning changlanganligi holatlarida ishonchli ishlashni ta'minlashi shart. tayanch izolyatorlari va izolyatsiyalovchi tortmalar amallarning bajarilish paytida mexanik yuklamalarni ko'tara olishi shart; rlnd-35 ruso'mli ajratgich umumiy ko'rinishi: 1 – asosi; 2 – o'q; 3 – podshipnik; 4 …
