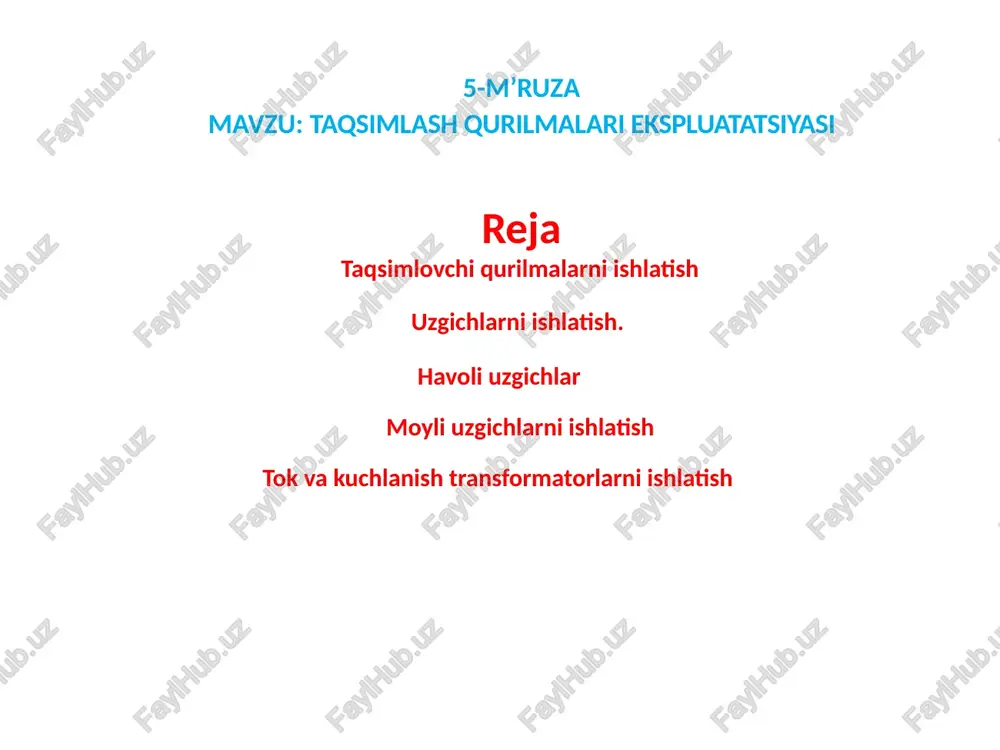

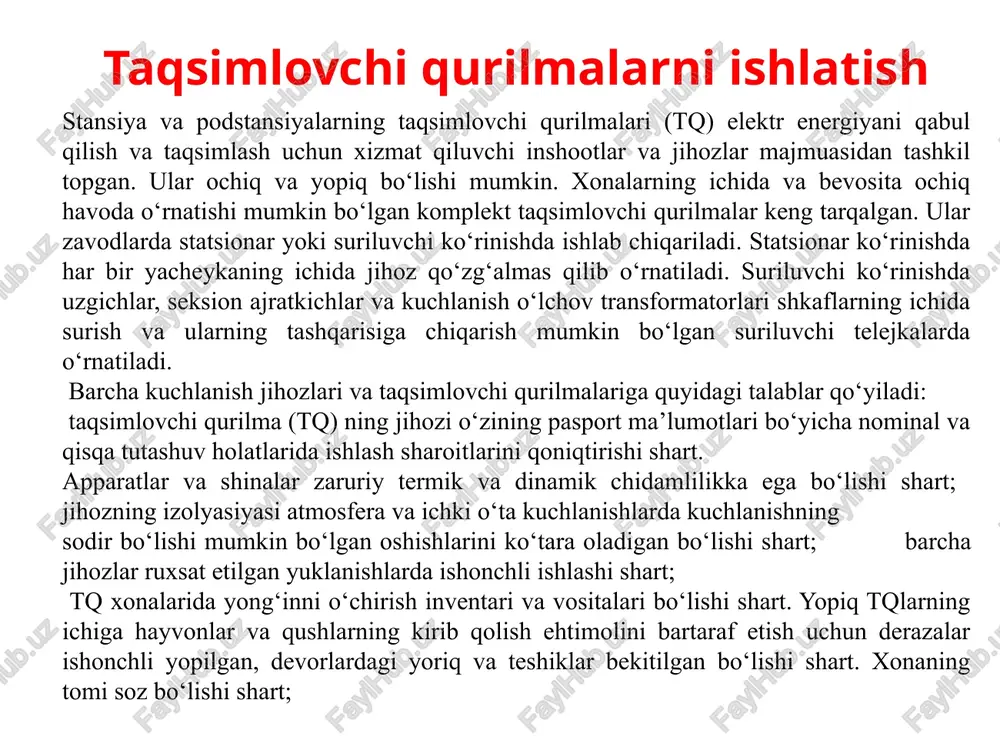

taqsimlovchi qurilmalarni ishlatish. 5-m’ruza mavzu: taqsimlash qurilmalari ekspluatatsiyasi reja taqsimlovchi qurilmalarni ishlatish uzgichlarni ishlatish. moyli uzgichlarni ishlatish havoli uzgichlar tok va kuchlanish transformatorlarni ishlatish taqsimlovchi qurilmalarni ishlatish stansiya va podstansiyalarning taqsimlovchi qurilmalari (tq) elektr energiyani qabul qilish va taqsimlash uchun xizmat qiluvchi inshootlar va jihozlar majmuasidan tashkil topgan. ular ochiq va yopiq bo‘lishi mumkin. xonalarning ichida va bevosita ochiq havoda o‘rnatishi mumkin bo‘lgan komplekt taqsimlovchi qurilmalar keng tarqalgan. ular zavodlarda statsionar yoki suriluvchi ko‘rinishda ishlab chiqariladi. statsionar ko‘rinishda har bir yacheykaning ichida jihoz qo‘zg‘almas qilib o‘rnatiladi. suriluvchi ko‘rinishda uzgichlar, seksion ajratkichlar va kuchlanish o‘lchov transformatorlari shkaflarning ichida surish va ularning tashqarisiga chiqarish mumkin bo‘lgan suriluvchi telejkalarda o‘rnatiladi. barcha kuchlanish jihozlari va taqsimlovchi qurilmalariga quyidagi talablar qo‘yiladi: taqsimlovchi qurilma (tq) ning jihozi o‘zining pasport ma’lumotlari bo‘yicha nominal va qisqa tutashuv holatlarida ishlash sharoitlarini qoniqtirishi shart. apparatlar va shinalar zaruriy termik va dinamik chidamlilikka ega bo‘lishi shart; jihozning izolyasiyasi atmosfera va ichki …

2 / 27

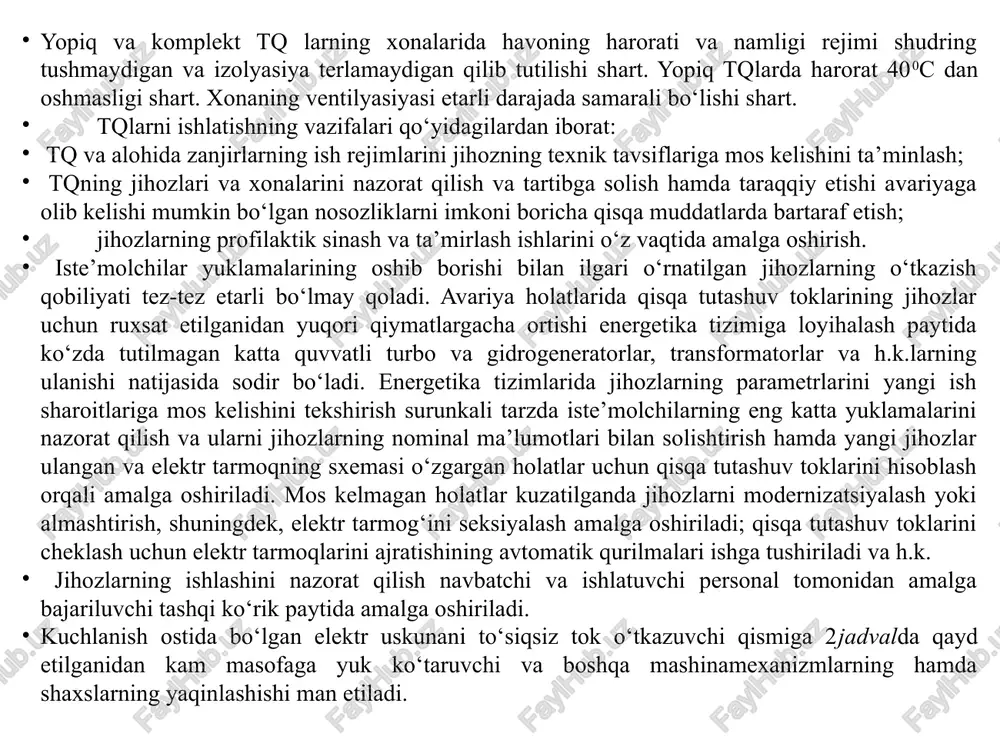

rorat 400c dan oshmasligi shart. xonaning ventilyasiyasi etarli darajada samarali bo‘lishi shart. tqlarni ishlatishning vazifalari qo‘yidagilardan iborat: tq va alohida zanjirlarning ish rejimlarini jihozning texnik tavsiflariga mos kelishini ta’minlash; tqning jihozlari va xonalarini nazorat qilish va tartibga solish hamda taraqqiy etishi avariyaga olib kelishi mumkin bo‘lgan nosozliklarni imkoni boricha qisqa muddatlarda bartaraf etish; jihozlarning profilaktik sinash va ta’mirlash ishlarini o‘z vaqtida amalga oshirish. iste’molchilar yuklamalarining oshib borishi bilan ilgari o‘rnatilgan jihozlarning o‘tkazish qobiliyati tez-tez etarli bo‘lmay qoladi. avariya holatlarida qisqa tutashuv toklarining jihozlar uchun ruxsat etilganidan yuqori qiymatlargacha ortishi energetika tizimiga loyihalash paytida ko‘zda tutilmagan katta quvvatli turbo va gidrogeneratorlar, transformatorlar va h.k.larning ulanishi natijasida sodir bo‘ladi. energetika tizimlarida jihozlarning parametrlarini yangi ish sharoitlariga mos kelishini tekshirish surunkali tarzda iste’molchilarning eng katta yuklamalarini nazorat qilish va ularni jihozlarning nominal ma’lumotlari bilan solishtirish hamda yangi jihozlar ulangan va elektr tarmoqning sxemasi o‘zgargan holatlar uchun qisqa tutashuv toklarini hisoblash orqali amalga oshiriladi. …

3 / 27

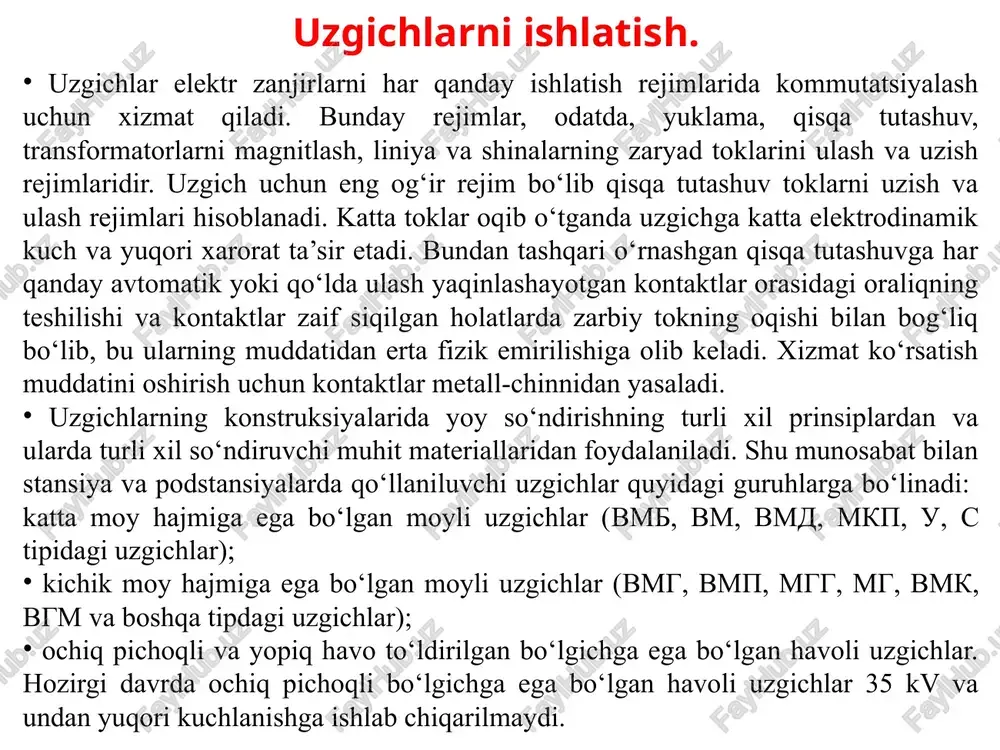

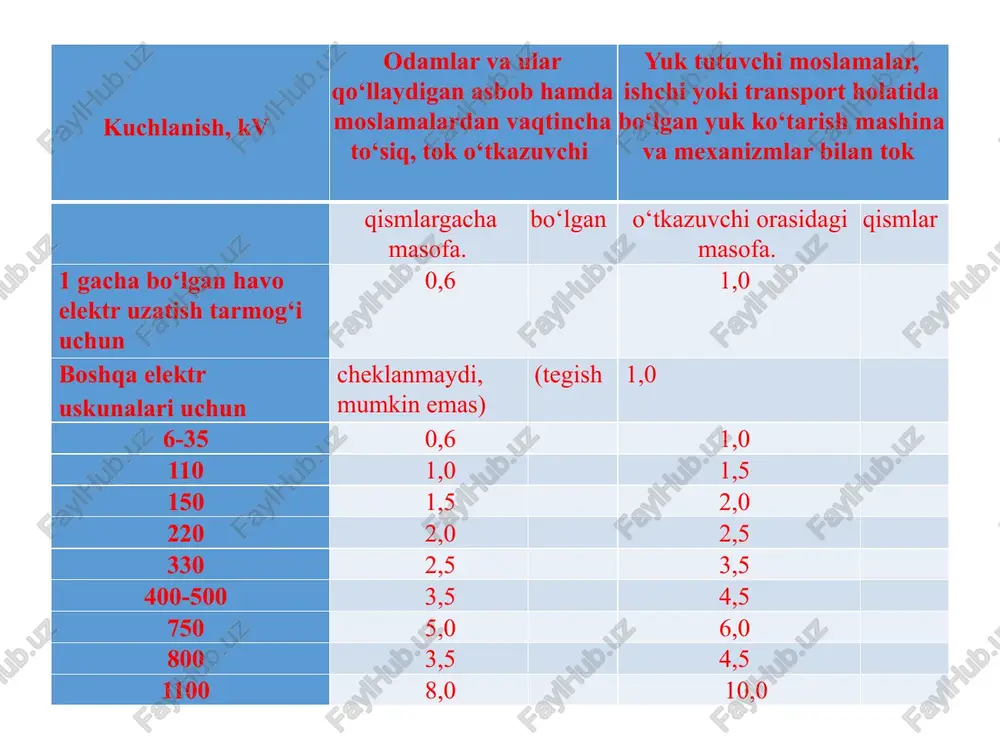

moslamalardan vaqtincha to‘siq, tok o‘tkazuvchi yuk tutuvchi moslamalar, ishchi yoki transport holatida bo‘lgan yuk ko‘tarish mashina va mexanizmlar bilan tok qismlargacha masofa. bo‘lgan o‘tkazuvchi orasidagi masofa. qismlar 1 gacha bo‘lgan havo elektr uzatish tarmog‘i uchun 0,6 1,0 boshqa elektr uskunalari uchun cheklanmaydi, mumkin emas) (tegish 1,0 6-35 0,6 1,0 110 1,0 1,5 150 1,5 2,0 220 2,0 2,5 330 2,5 3,5 400-500 3,5 4,5 750 5,0 6,0 800 3,5 4,5 1100 8,0 10,0 uzgichlarni ishlatish. uzgichlar elektr zanjirlarni har qanday ishlatish rejimlarida kommutatsiyalash uchun xizmat qiladi. bunday rejimlar, odatda, yuklama, qisqa tutashuv, transformatorlarni magnitlash, liniya va shinalarning zaryad toklarini ulash va uzish rejimlaridir. uzgich uchun eng og‘ir rejim bo‘lib qisqa tutashuv toklarni uzish va ulash rejimlari hisoblanadi. katta toklar oqib o‘tganda uzgichga katta elektrodinamik kuch va yuqori xarorat ta’sir etadi. bundan tashqari o‘rnashgan qisqa tutashuvga har qanday avtomatik yoki qo‘lda ulash yaqinlashayotgan kontaktlar orasidagi oraliqning teshilishi va kontaktlar zaif siqilgan …

4 / 27

chlar konstruksiyasining elementlari bo‘lib, yoy so‘ndirish qurilmalaridan tashqari, baklar, gaz chiquvchi va saqlovchi klapanlar, moyning sathi va uzgichning holatini ko‘rsatkichlari, kirishlar, izolyatorlar va yuritmalari hisoblanadi. baklar listli po‘latdan payvandlab yasaladi. uning tubiga moyni to‘kish va na’munasini olish uchun moy chiqargich payvandlanadi. baklarning qopqoqlariga kirishlar va uzgichning qo‘zg‘aluvchan kontaktlarini ko‘chiruvchi mexanizmlar joylashtiriladi. bak devorlarining ichki tomoniga gaz sharchalarini zaminlangan devorga yaqinlashishiga to‘sqinlik qiluvchi izolyasion material qoplanadi. gaz chiqargichlar chiquvchi gazlarni sovitish, moy zarrachalarini ajratish va gazlarni xavfsiz zonaga chiqarib yuborish uchun xizmat qiladi. saqlovchi klapan va membrana bakda gaz bosimining xavfli darajagacha ortib ketish holatlari uchun ko‘zda tutilgan. uzgichning holatini ko‘rsatkich uning qo‘zg‘aluvchan qismlariga mahkamlanib, uzgichning ulangan yoki uzilgan holatini nazorat qiladi. moyli bakli uzgich kondensator o‘ramidan chiqish; kirishdan moy na’munasini olish 5.2- rasm. moy to‘ldirilgan kirish pinning uchun qurilma: 1- tutashtiruvchi vtulka; 2- chiqish qutisi: nippel; izolyatornin 3- zichlagich; g tubigacha tushirilgan 4, 5- probkalar; 6- 1- kondensator o‘ramidan chiqish; …

5 / 27

hi zanjirni uzish orqali amalga oshiriladi. 110 kv va undan yuqori kuchlanishda har bir qutb qutbni ulash va uzish klapanlari bloki, boshqarish elektromagnitlari, yuritmali signallash-bloklash kontaktori skb, qutb holatini ko‘rsatuvchi signal lampasi, elektr kontaktli manometr, qutblarning yig‘malari, tutashtiruvchi quvurlar, elektr isitkichlar va sh.k.lar jamlangan alohida boshqarish shkafiga ega bo‘lgan mustaqil uzgichni ifodalaydi. havo to‘ldirilgan bo‘lgichli vvn-330-15 havoli uzgichi: 1- bo‘lgich; 2- sig‘imli kuchlanish bo‘lgich; 3- bo‘lgichning tayanch izolyatorlari; 4- tortuvchi izolyatorlar; 5- bo‘lgichning purkash klapani; 6- uzgichning asosi – ikkita siqilgan havo rezervuarlari; 7-boshqarish shkafi; 8- yoy so‘ndiruvchi kameralarning purkash klapani; 9- so‘ndiruvchi kameralarning tayanch izolyatorlari; 10- yoy so‘ndiruvchi kameralar; 11- shuntlovchi qarshiliklar; 12- yoy so‘ndiruvchi kameralarni bo‘lgich bilan bog‘lovchi quvur shinalar. havoli uzgichlarning tashqi ko‘rinishi. havoli uzgichning taqsimlovchi shkafi:1- magistraldan havoning berilishi; 2- havoning kirish joyidagi ventil; 3- filtr; 4- to‘kuvchi klapan; 5- teskari klapan; 6- zgichning qutblariga havoning berilishi; 7- bachok; 8- manometrlarning ventili; 9- reduktorli klapan; 10- …
