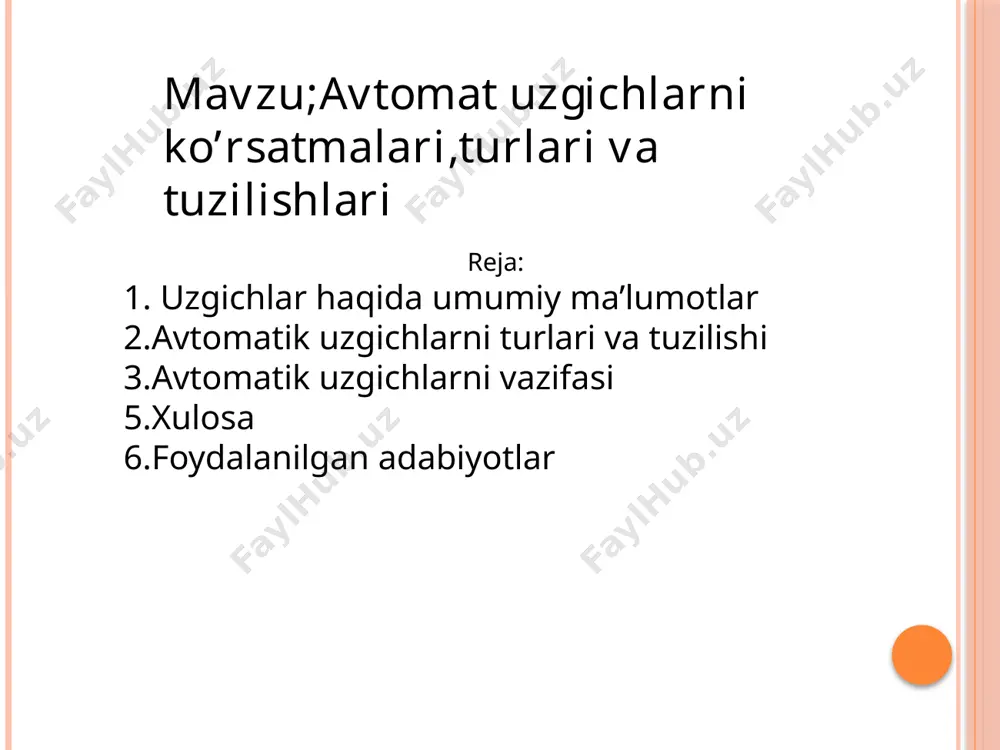

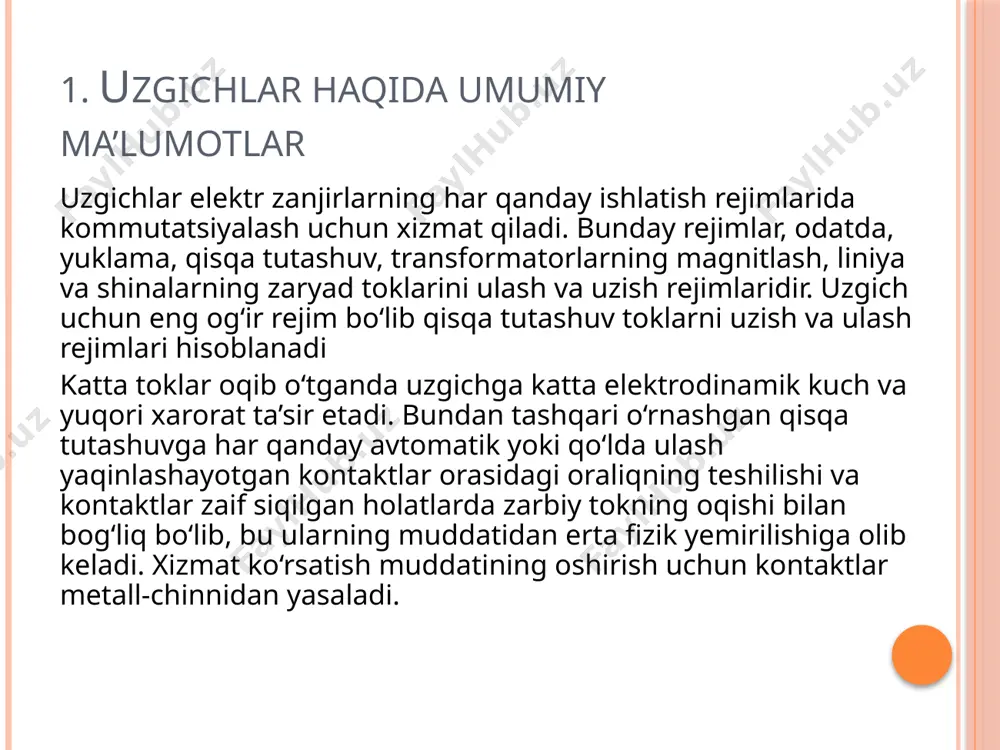

презентация powerpoint andijon mashinasozlik instituti elektrotexnika fakulteti eee yo’nalishi k-91.21 guruh talabasi abdunazarov biloldinning stansiya va podsansiyalarni elektr qismi fanidan mustaqil ishi mavzu;avtomat uzgichlarni ko’rsatmalari,turlari va tuzilishlari reja: 1. uzgichlar haqida umumiy ma’lumotlar 2.avtomatik uzgichlarni turlari va tuzilishi 3.avtomatik uzgichlarni vazifasi 5.xulosa 6.foydalanilgan adabiyotlar 1. uzgichlar haqida umumiy ma’lumotlar uzgichlar elektr zanjirlarning har qanday ishlatish rejimlarida kommutatsiyalash uchun xizmat qiladi. bunday rejimlar, odatda, yuklama, qisqa tutashuv, transformatorlarning magnitlash, liniya va shinalarning zaryad toklarini ulash va uzish rejimlaridir. uzgich uchun eng og‘ir rejim bo‘lib qisqa tutashuv toklarni uzish va ulash rejimlari hisoblanadi katta toklar oqib o‘tganda uzgichga katta elektrodinamik kuch va yuqori xarorat ta’sir etadi. bundan tashqari o‘rnashgan qisqa tutashuvga har qanday avtomatik yoki qo‘lda ulash yaqinlashayotgan kontaktlar orasidagi oraliqning teshilishi va kontaktlar zaif siqilgan holatlarda zarbiy tokning oqishi bilan bog‘liq bo‘lib, bu ularning muddatidan erta fizik yemirilishiga olib keladi. xizmat ko‘rsatish muddatining oshirish uchun kontaktlar metall-chinnidan yasaladi. uzgichlarning konstruksiyalarida yoy …

2 / 14

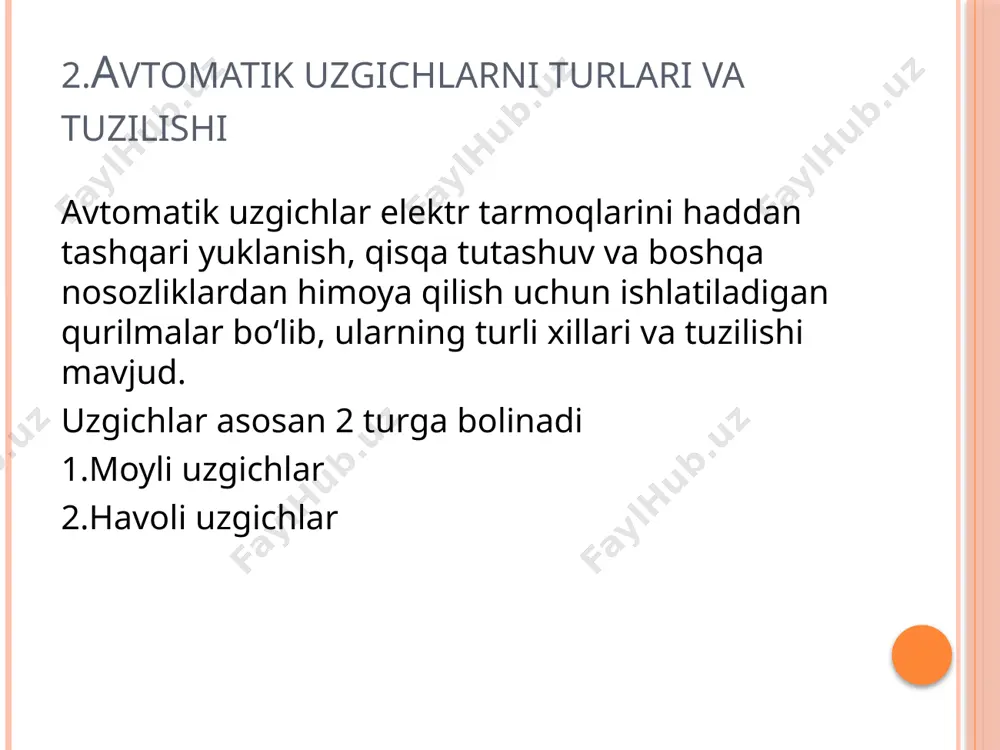

uklanish, qisqa tutashuv va boshqa nosozliklardan himoya qilish uchun ishlatiladigan qurilmalar bo‘lib, ularning turli xillari va tuzilishi mavjud. uzgichlar asosan 2 turga bolinadi 1.moyli uzgichlar 2.havoli uzgichlar 2.avtomatik uzgichlarni turlari va tuzilishi moyli uzgichlarni ishlatish. moyli uzgichlar konstruksiyasining elementlari bo‘lib, yoy so‘ndirish qurilmalaridan tashqari, baklar, gaz chiquvchi va saqlovchi klapanlar, moyning sathi va uzgichning holatining ko‘rsatkichlari, kirishlar, izolyatorlar va yuritmalari hisoblanadi. baklar listli po‘latdan payvandlab yasaladi. uning tubiga moyning to‘kish va na’munasini olish uchun moy chiqargich payvandlanadi. baklarning qopqoqlariga kirishlar va uzgichning qo‘zg‘aluvchan kontaktlarining ko‘chiruvchi mexanizmlar joylashtiriladi. moyli bakli uzgich. 110 kv va undan yuqori kuchlanishli ko‘p hajmli uzgichlar moy to‘ldirilgan kirishlar bilan ta’minlanadi. kirishning izolyatsiyasi chinni qobiq, qog‘oz izolyatsiyasi elementlari va uni to‘ldiruvchi moydan topgan. moy tashkil to‘ldirilgan kirishlarning ishonchli ishlashi to‘ldiruvchi moy diqqat bilan nazorat qilib ta’minlanadi. havoli uzgichlarni ishlatish energetika tizimlarida havo to‘ldirilgan bo‘lgichga ega bo‘lgan havoli uzgichlar keng tarqalgan.uzgich ketma-ket ulangan ikkita kontakt tizimiga ega. birinchisi …

3 / 14

g purkash klapani; 9- so‘ndiruvchi kameralarning tayanch izolyatorlari; 10- yoy so‘ndiruvchi kameralar; 11- shuntlovchi qarshiliklar; 12- yoy so‘ndiruvchi kameralarni bo‘lgich bilan bog‘lovchi quvur shinalar havoli uzgich bilan amallar ulash elektromagniti zanjirining ulash yoki siqilgan havo klapaning tizimiga ta’sir etuvchi zanjirning uzish orqali amalga oshiriladi. 110 kv va undan yuqori kuchlanishda har bir qutbning ulash va uzish klapanlari bloki, boshqarish elektromagnitlari, yuritmali signallash-bloklash kontaktori skb, qutb holatining ko‘rsatuvchi signal lampasi, elektr kontaktli manometr, qutblarning yig‘malari, tutashtiruvchi quvurlar, elektr issitkichlar va sh.k.lar jamlangan alohida boshqarish shkafiga ega bo‘lgan mustaqil uzgichni ifodalaydi. 3.avtomatik uzgichlarni ishlash prinsipi avtomatik uzgichlar (avtomatik o'chirgichlar) elektr energiya ta'minot tizimlarida muhim rol o'ynaydi. ular asosan quyidagi funktsiyalarni bajaradi: avtomatik uzgichlar qisqa tutashuv va ortiqcha yukdan himoya qiladi. qisqa tutashuv paydo bo'lganda, uzgich avtomatik ravishda o'chadi, bu esa elektr tizimining zarar ko'rishini oldini oladi. ular kiruvchi energiya oqimini boshqarib, tizimning barqarorligini ta'minlaydi. agar uzgich o'chirilsa, energiya ta'minoti to'xtaydi va bu …

4 / 14

истем и их оптимизация. – т.: молия, 1999. xulosa; tizimda ortiqcha yuk yoki qisqa tutashuv sodir bo'lganda, avtomatik uzgichlar tezda faollashadi va energiya ta'minotini to'xtatish orqali tizimni himoya qiladi. shuningdek, ularda xarakatlash mexanizmlari mavjud bo'lib, bu orqali ularning qayta tiklanishi mumkin. umuman olganda, avtomatik uzgichlar elektr energiya ta'minoti tizimlarining xavfsizligi va ishonchliligi uchun muhim komponentlardir image2.png image3.png image4.png /docprops/thumbnail.jpeg
