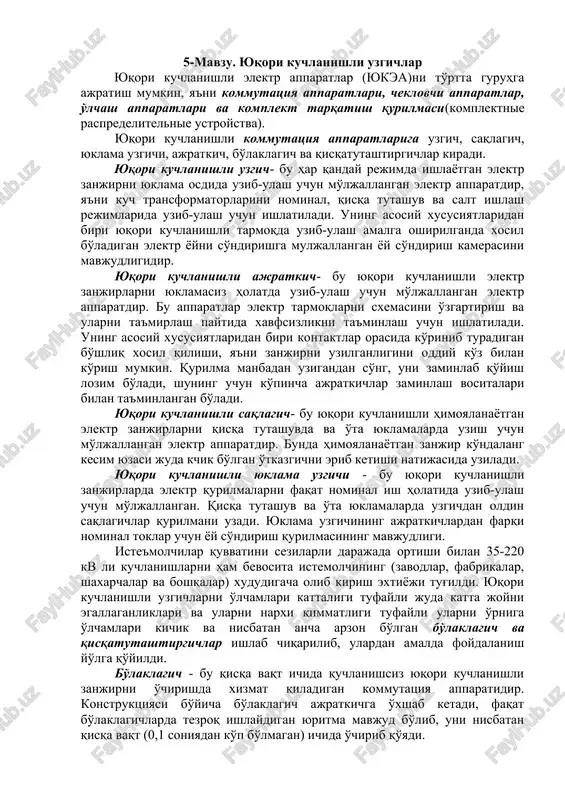

5-mavzu. yuqori kuchlanishli uzgichlar yuqori kuchlanishli elektr apparatlar (yukea)ni to'rtta guruhga ajratish mumkin, ya'ni kommutatsiya apparatlari, cheklovchi apparatlar, o'lchash apparatlari va komplekt tarqatish qurilmasi(komplektnie raspredelitelnie ustroystva). yuqori kuchlanishli kommutatsiya apparatlariga uzgich, saqlagich, yuklama uzgichi, ajratkich, bo'laklagich va qisqatutashtirgichlar kiradi. yuqori kuchlanishli uzgich- bu har qanday rejimda ishlayotgan elektr zanjirni yuklama osdida uzib-ulash uchun mo'ljallangan elektr apparatdir, ya'ni kuch transformatorlarini nominal, qisqa tutashuv va salt ishlash rejimlarida uzib-ulash uchun ishlatiladi. uning asosiy xususiyatlaridan biri yuqori kuchlanishli tarmoqda uzib-ulash amalga oshirilganda xosil bo'ladigan elektr yoyni so'ndirishga muljallangan yoy so'ndirish kamerasini mavjudligidir. yuqori kuchlanishli ajratkich- bu yuqori kuchlanishli elektr zanjirlarni yuklamasiz holatda uzib-ulash uchun mo'ljallangan elektr apparatdir. bu apparatlar elektr tarmoqlarni sxemasini o'zgartirish va ularni ta'mirlash paytida xavfsizlikni ta'minlash uchun ishlatiladi. uning asosiy xususiyatlaridan biri kontaktlar orasida ko'rinib turadigan bo'shliq xosil qilishi, ya'ni zanjirni uzilganligini oddiy ko'z bilan ko'rish mumkin. qurilma manbadan uzigandan so'ng, uni zaminlab qo'yish lozim bo'ladi, shuning uchun ko'pincha ajratkichlar …

2 / 6

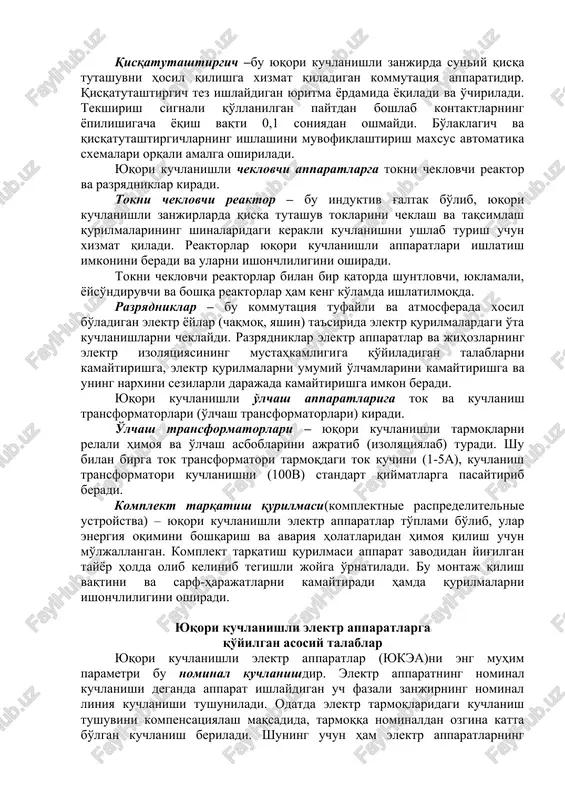

rdan farqi nominal toklar uchun yoy so'ndirish qurilmasining mavjudligi. iste'molchilar quvvatini sezilarli darajada ortishi bilan 35-220 kv li kuchlanishlarni ham bevosita istemolchining (zavodlar, fabrikalar, shaxarchalar va boshqalar) xududigacha olib kirish extiyoji tug'ildi. yuqori kuchlanishli uzgichlarni o'lchamlari kattaligi tufayli juda katta joyni egallaganliklari va ularni narxi qimmatligi tufayli ularni o'rniga o'lchamlari kichik va nisbatan ancha arzon bo'lgan bo'laklagich va qisqatutashtirgichlar ishlab chiqarilib, ulardan amalda foydalanish yo'lga qo'yildi. bo'laklagich - bu qisqa vaqt ichida quchlanishsiz yuqori kuchlanishli zanjirni o'chirishda xizmat qiladigan kommutatsiya apparatidir. konstruktsiyasi bo'yicha bo'laklagich ajratkichga o'xshab ketadi, faqat bo'laklagichlarda tezroq ishlaydigan yuritma mavjud bo'lib, uni nisbatan qisqa vaqt (0,1 soniyadan ko'p bo'lmagan) ichida o'chirib qo'yadi. qisqatutashtirgich –bu yuqori kuchlanishli zanjirda suniy qisqa tutashuvni hosil qilishga xizmat qiladigan kommutatsiya apparatidir. qisqatutashtirgich tez ishlaydigan yuritma yordamida yoqiladi va o'chiriladi. tekshirish signali qo'llanilgan paytdan boshlab kontaktlarning yopilishigacha yoqish vaqti 0,1 soniyadan oshmaydi. bo'laklagich va qisqatutashtirgichlarning ishlashini muvofiqlashtirish maxsus avtomatika sxemalari orqali amalga oshiriladi. …

3 / 6

ladigan elektr yoylar (chaqmoq, yashin) ta'sirida elektr qurilmalardagi o'ta kuchlanishlarni cheklaydi. razryadniklar elektr apparatlar va jihozlarning elektr izolyatsiyasining mustahkamligiga qo'yiladigan talablarni kamaytirishga, elektr qurilmalarni umumiy o'lchamlarini kamaytirishga va uning narxini sezilarli darajada kamaytirishga imkon beradi. yuqori kuchlanishli o'lchash apparatlariga tok va kuchlanish transformatorlari (o'lchash transformatorlari) kiradi. o'lchash transformatorlari – yuqori kuchlanishli tarmoqlarni relali himoya va o'lchash asboblarini ajratib (izolyatsiyalab) turadi. shu bilan birga tok transformatori tarmoqdagi tok kuchini (1-5a), kuchlanish transformatori kuchlanishni (100v) standart qiymatlarga pasaytirib beradi. komplekt tarqatish qurilmasi(komplektnie raspredelitelnie ustroystva) – yuqori kuchlanishli elektr apparatlar to'plami bo'lib, ular energiya oqimini boshqarish va avariya holatlaridan himoya qilish uchun mo'ljallangan. komplekt tarqatish qurilmasi apparat zavodidan yig'ilgan tayyor holda olib kelinib tegishli joyga o'rnatiladi. bu montaj qilish vaqtini va sarf-harajatlarni kamaytiradi hamda qurilmalarni ishonchliligini oshiradi. yuqori kuchlanishli elektr apparatlarga qo'yilgan asosiy talablar yuqori kuchlanishli elektr apparatlar (yukea)ni eng muhim parametri bu nominal kuchlanishdir. elektr apparatning nominal kuchlanishi deganda apparat ishlaydigan uch …

4 / 6

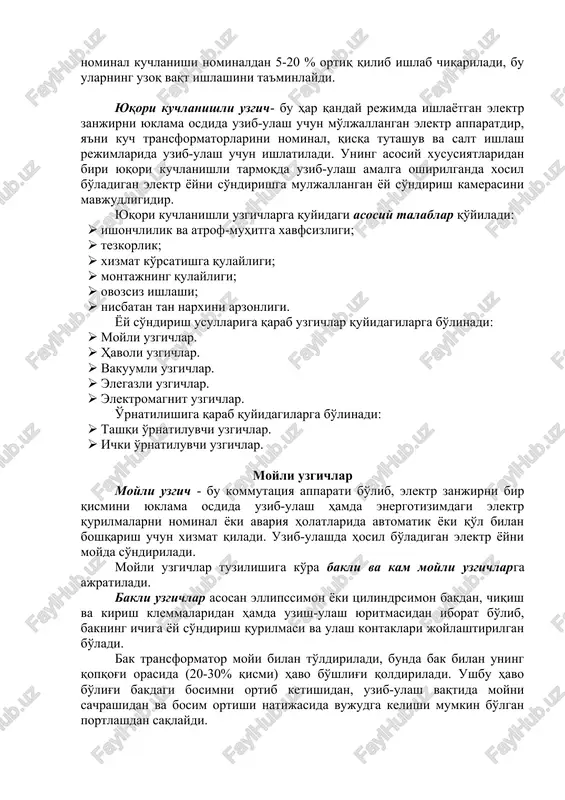

-ulash uchun ishlatiladi. uning asosiy xususiyatlaridan biri yuqori kuchlanishli tarmoqda uzib-ulash amalga oshirilganda xosil bo'ladigan elektr yoyni so'ndirishga muljallangan yoy so'ndirish kamerasini mavjudligidir. yuqori kuchlanishli uzgichlarga quyidagi asosiy talablar qo'yiladi: · ishonchlilik va atrof-muhitga xavfsizligi; · tezkorlik; · xizmat ko'rsatishga qulayligi; · montajning qulayligi; · ovozsiz ishlashi; · nisbatan tan narxini arzonligi. yoy so'ndirish usullariga qarab uzgichlar quyidagilarga bo'linadi: · moyli uzgichlar. · havoli uzgichlar. · vakuumli uzgichlar. · elegazli uzgichlar. · elektromagnit uzgichlar. o'rnatilishiga qarab quyidagilarga bo'linadi: · tashqi o'rnatiluvchi uzgichlar. · ichki o'rnatiluvchi uzgichlar. moyli uzgichlar moyli uzgich - bu kommutatsiya apparati bo'lib, elektr zanjirni bir qismini yuklama osdida uzib-ulash hamda energotizimdagi elektr qurilmalarni nominal yoki avariya holatlarida avtomatik yoki qo'l bilan boshqarish uchun xizmat qiladi. uzib-ulashda hosil bo'ladigan elektr yoyni moyda so'ndiriladi. moyli uzgichlar tuzilishiga ko'ra bakli va kam moyli uzgichlarga ajratiladi. bakli uzgichlar asosan ellipssimon yoki tsilindrsimon bakdan, chiqish va kirish klemmalaridan hamda uzish-ulash yuritmasidan iborat …

5 / 6

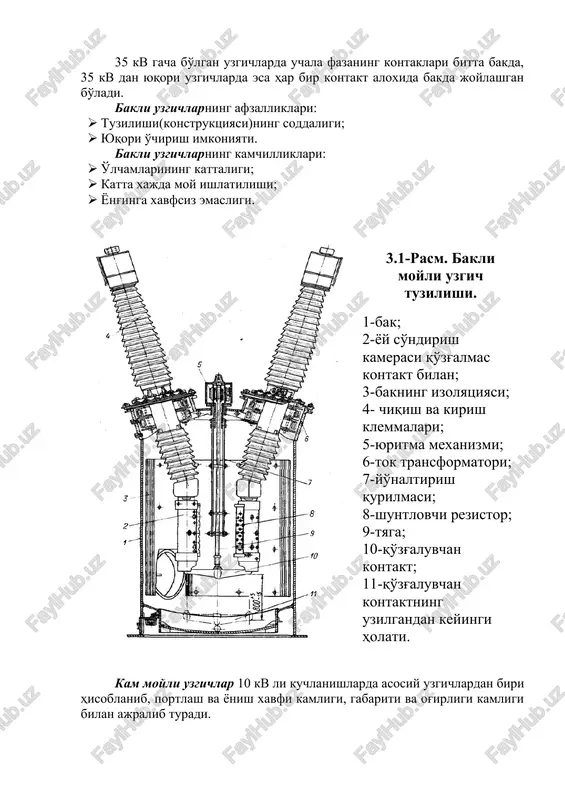

da moy ishlatilishi; · yong'inga xavfsiz emasligi. 3.1-rasm. bakli moyli uzgich tuzilishi. 1-bak; 2-yoy so'ndirish kamerasi qo'zg'almas kontakt bilan; 3-bakning izolyatsiyasi; 4- chiqish va kirish klemmalari; 5-yuritma mexanizmi; 6-tok transformatori; 7-yo'naltirish qurilmasi; 8-shuntlovchi rezistor; 9-tyaga; 10-qo'zg'aluvchan kontakt; 11-qo'zg'aluvchan kontaktning uzilgandan keyingi holati. kam moyli uzgichlar 10 kv li kuchlanishlarda asosiy uzgichlardan biri hisoblanib, portlash va yonish xavfi kamligi, gabariti va og'irligi kamligi bilan ajralib turadi. bunda moy faqat yoy so'ndirish muxiti vazifasini bajaradi xolos, tok o'tkazuvchi qismlarni er bilan maxsus qattiq izolyatsiya materiallari orqali ajratiladi. kam moyli uzgichlarda elektr yoyi ko'ndalang purkash usuli bilan so'ndiriladi. kam moyli uzgichlar yopiq va ochiq taqsimlash qurilmalarida keng tarqalgan. moy bu uzgichlarda asosan yoy so'ndirish muhiti sifatida xizmat qilib, ajratilgan kontaktlarni qisman izolyatsiyalash uchun ham ishlatiladi. afzalliklari: moy hajmining kamligi, nisbatan kichik og'irlikka ega, turli xil kuchlanishlarga ishlab chiqarish imkoniyati borligi. kamchiliklari: yong'in va portlashga xavfliligi, tez ishlovchi avtomatik qayta ulashni tashkil etib bo'lmasligi, …
