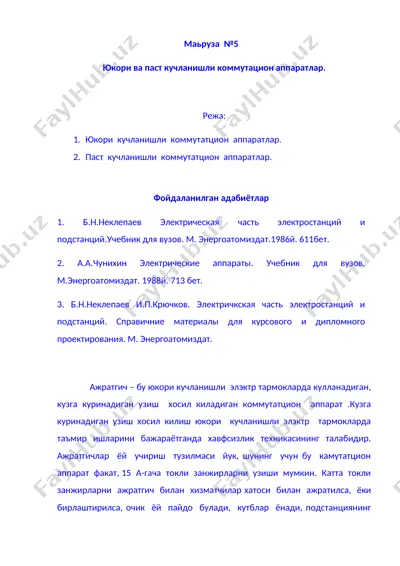

маьруза №5 юкори ва паст кучланишли коммутацион аппаратлар. режа: 1. юкори кучланишли коммутатцион аппаратлар. 2. паст кучланишли коммутатцион аппаратлар. фойдаланилган адабиётлар 1. б.н.неклепаев электрическая часть электростанций и подстанций.учебник для вузов. м. энергоатомиздат.1986й. 611бет. 2. а.а.чунихин электрические аппараты. учебник для вузов. м.энергоатомиздат. 1988й. 713 бет. 3. б.н.неклепаев и.п.крючков. электричкская часть электростанций и подстанций. справичние материалы для курсового и дипломного проектирования. м. энергоатомиздат. ажратгич – бу юкори кучланишли элэктр тармокларда кулланадиган, кузга куринадиган узиш хосил киладиган коммутатцион аппарат .кузга куринадиган узиш хосил килиш юкори кучланишли элэктр тармокларда таъмир ишларини бажараётганда хавфсизлик техникасининг талабидир. ажратгичлар ёй учириш тузилмаси йук, шунинг учун бу камутатцион аппарат факат, 15 а-гача токли занжирларни узиши мумкин. катта токли занжирларни ажратгич билан хизматчилар хатоси билан ажратилса, ёки бирлаштирилса, очик ёй пайдо булади, кутблар ёнади, подстанциянинг бошка асбоб ускуналарига енгин тушиши мумкин. бу фавкулотда холат, яъни шикастланиш (авария)га олиб келадиган холатдир. шунинг учун хизматчиларни мана шу хато амалини олдини олиш …
2 / 8

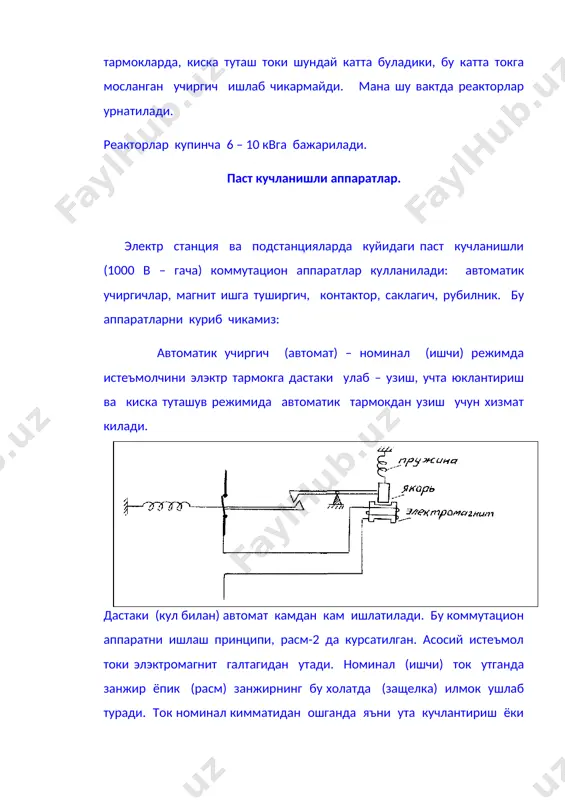

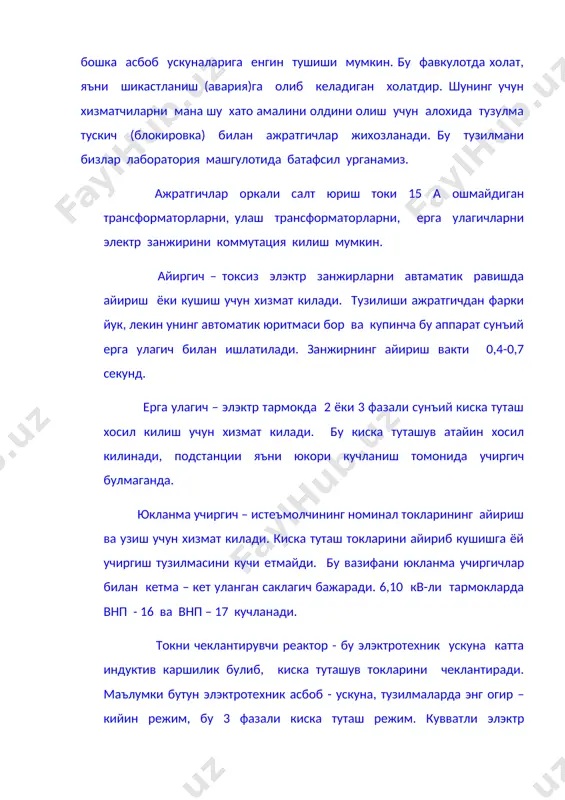

нда. юкланма учиргич – истеъмолчининг номинал токларининг айириш ва узиш учун хизмат килади. киска туташ токларини айириб кушишга ёй учиргиш тузилмасини кучи етмайди. бу вазифани юкланма учиргичлар билан кетма – кет уланган саклагич бажаради. 6,10 кв-ли тармокларда внп - 16 ва внп – 17 кучланади. токни чеклантирувчи реактор - бу элэктротехник ускуна катта индуктив каршилик булиб, киска туташув токларини чеклантиради. маълумки бутун элэктротехник асбоб - ускуна, тузилмаларда энг огир – кийин режим, бу 3 фазали киска туташ режим. кувватли элэктр тармокларда, киска туташ токи шундай катта буладики, бу катта токга мосланган учиргич ишлаб чикармайди. мана шу вактда реакторлар урнатилади. реакторлар купинча 6 – 10 квга бажарилади. паст кучланишли аппаратлар. электр станция ва подстанцияларда куйидаги паст кучланишли (1000 в – гача) коммутацион аппаратлар кулланилади: автоматик учиргичлар, магнит ишга туширгич, контактор, саклагич, рубилник. бу аппаратларни куриб чикамиз: автоматик учиргич (автомат) – номинал (ишчи) режимда истеъмолчини элэктр тармокга дастаки улаб – узиш, учта …
3 / 8
. контактор - меъерий иш режимидаги электр занжирларнинг куп маротаба улаб узиш учун хизмат килади. контакторнинг кутблари шартли равишда куйидагича белгиланади. -кушувчи кутблар. -айирувчи кутблар. -хаяланиб кушувчи кутблар. -хаяланиб айирувчи кутблар. -кучли кутблар. контакторнинг 2 мавкеида кутбларнинг кушилган ёки айирилган холда булади. электромагнит контакторнинг тузилиши 4 – расмда курсатилган. электромагнит чулгамидан ток утмаётган холатда к1 – айирувчи ёрдамчи контакттлар кушилган, к1 кушувчи контактлар очик. ёй синдирувчи тузилма билан жихозланган куч контактлар хам очик. энди фараз киламизки электромагнитнинг (эм) чулгамида бошкариш токи утяпти. бу холатда эм якорни узига тортади, к1- очилади, к2 – кушилади. куч контактор хам кушилади, ва электр моторига ток ока бошлайди. назорат саволлар. 1.ерга улагичлар ва уларнинг вазифаси (кулланилиши) 2.юкланма учиргичлар вауларнинг типлари. 3.токни чеклантирувчи реакторлар. 4.автоматик учиргичлар ва уларнинг ишлаш принципи. 5.электромагнит контактор унинг асосий ва ёрдамчи кутблари ва уларнинг шартли белгилари. 6.ажратгич ва уларнинг вазифаси. 7.айиргичлар ва уларнинг вазифаси. таянч иборалар: ажратгич,айиргич.ерга улагич,юкланма учиргич,реактор,контактор � � …
4 / 8

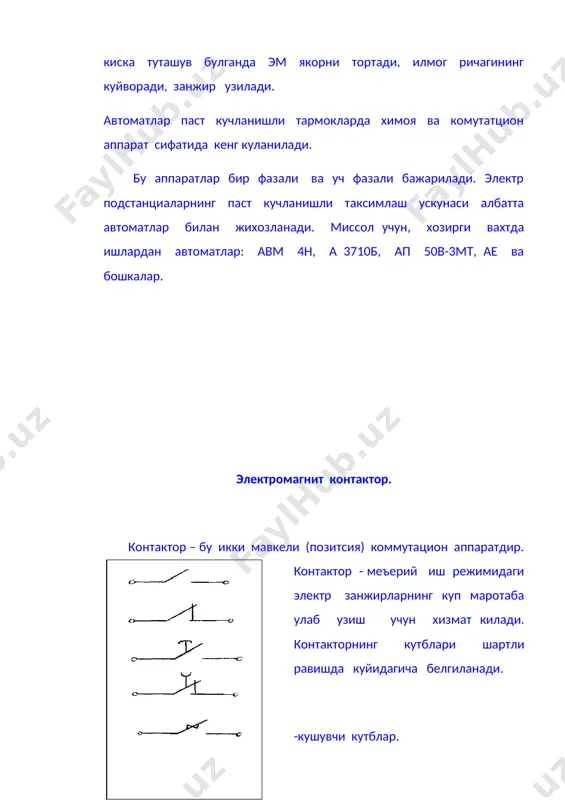

yuqori va past kuchlanishli kommutatsion apparatlar - Page 4
5 / 8
yuqori va past kuchlanishli kommutatsion apparatlar - Page 5
