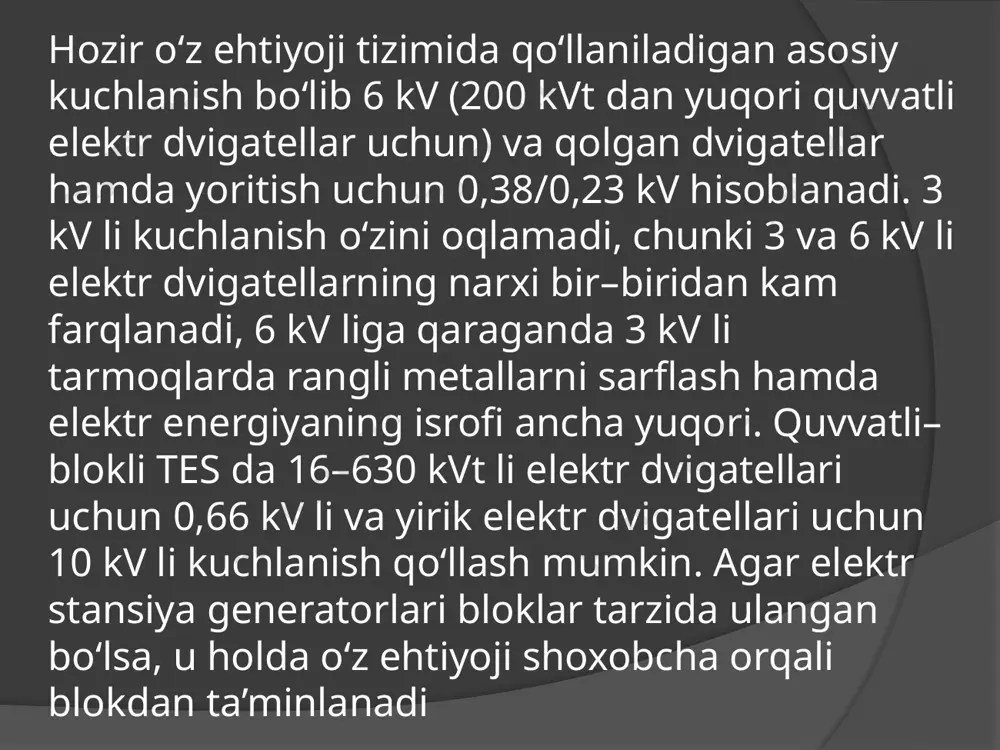

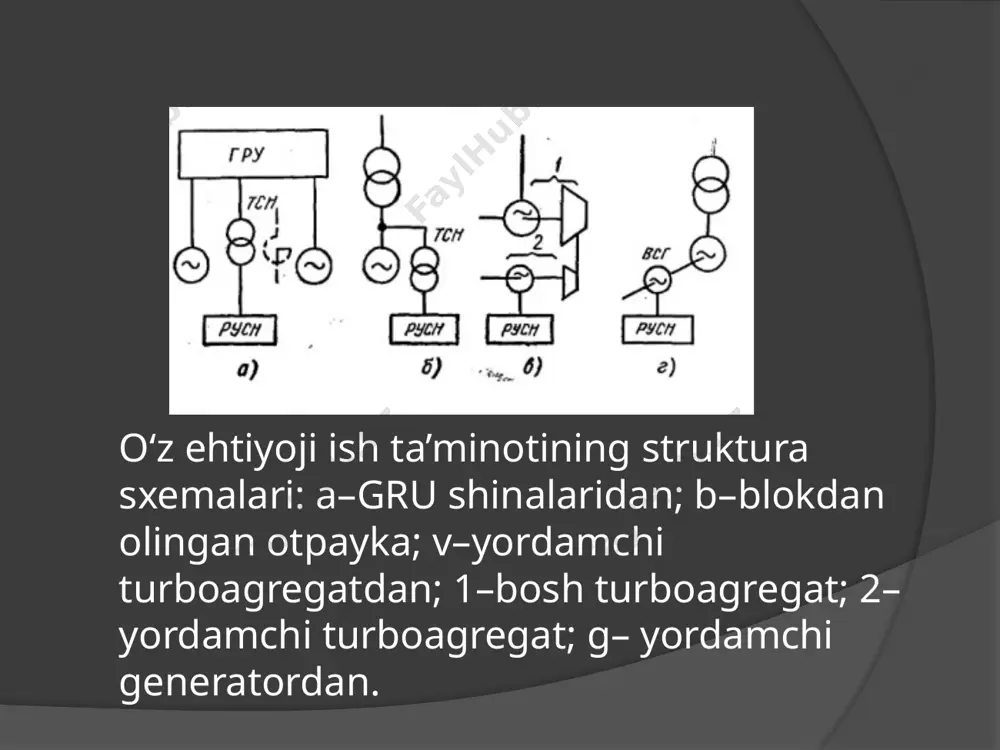

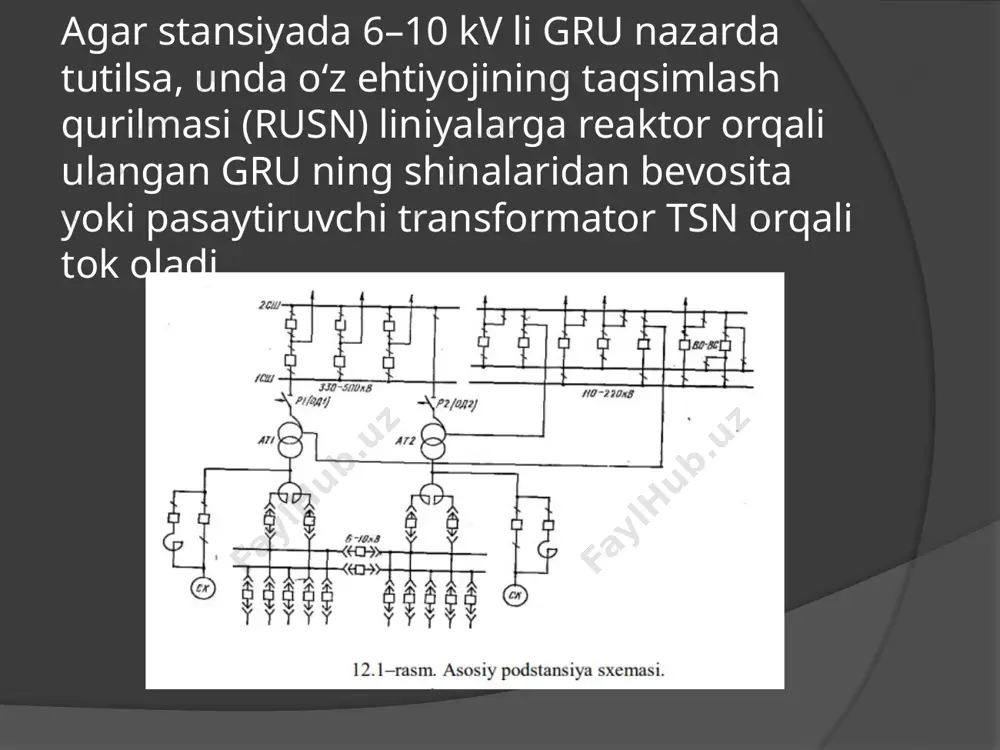

andijon mashinasozlik instituti elektrotexnika fakulteti eee-yo’nalishi 4-bosqich k-91-21 guruh talabasi tursunov murodjonning stantsiya va podstansiyalarni elektr qismi fanidan mustaqil ishi andijon mashinasozlik instituti elektrotexnika fakulteti eee-yo’nalishi 4-bosqich k-91-21 guruh talabasi tursunov murodjonning stantsiya va podstansiyalarni elektr qismi fanidan mustaqil ishi mavzu:stantsiya va podstantsiyalarning oʻz extiyoj tizimlari. reja: 1. stantsiyalarning oʻz extiyoj tizimlari. 2. podstantsiyalarning oʻz extiyoj tizimlari xulosa. foydalanilgan adabiyotlar. agar stansiyada 6–10 kv li gru nazarda tutilsa, unda oʻz ehtiyojining taqsimlash qurilmasi (rusn) liniyalarga reaktor orqali ulangan gru ning shinalaridan bevosita yoki pasaytiruvchi transformator tsn orqali tok oladi oʻz ehtiyoji ish ta’minotining struktura sxemalari: a–gru shinalaridan; b–blokdan olingan otpayka; v–yordamchi turboagregatdan; 1–bosh turboagregat; 2–yordamchi turboagregat; g– yordamchi generatordan. hozir oʻz ehtiyoji tizimida qoʻllaniladigan asosiy kuchlanish boʻlib 6 kv (200 kvt dan yuqori quvvatli elektr dvigatellar uchun) va qolgan dvigatellar hamda yoritish uchun 0,38/0,23 kv hisoblanadi. 3 kv li kuchlanish oʻzini oqlamadi, chunki 3 va 6 kv li elektr dvigatellarning …

2 / 19

sqa tutashuv kuchlanishi koʻp miqdorli transformatorlarni yoki 6 kv li ajratilgan choʻlgʻamli transformatorlarni qoʻllash mumkin. oʻz ehtiyojini ta’minlash quvvati 25 mv•a va undan yuqori boʻlganda, odatda, ajratilgan choʻlgʻamli transformatorlar qoʻllaniladi. oʻz ehtiyoji tizimidagi q. t. toklarini ancha kamaytirish uchun, bosh turbinadan bugʻ oladigan yordamchi turboagregat qoʻllash mumkin boʻlib (12.2– rasm, v), generator esa stansiyaning asosiy generatorlari bilan elektrik bogʻlanmaydi. biroq kichik quvvatli turbina oʻrnatish tejamli boʻlmaydi va bunday tizim blokdan shoxobchali ta’minlash sxemasi bilan birgalikda qoʻllanganda oʻzini oqlashi mumkin. bu holda oʻz ehtiyoji iste’molchilarining bir qismini oʻz ehtiyoji transformatorlariga, boshqa qismini esa yordamchi turbogeneratorga ulanadi. blokning yuklamasi kamayganda, yordamchi generatorning chastotasi kamayib, shu bilan ulangan mexanizmlar (ta’minlovchilar, sirkulyatsiyalovchilar, kondensator nasoslari, tutun soʻruvchilar, ventilyatorlar) unumdorligi ravon boshqariladi. bunday chastotali guruhli rostlash oʻz ehtiyoji uchun sarflanadigan energiyani kamaytirish imkoniyatini berib, yordamchi turboagregat oʻrnatishga sarflanadigan xarajatning oshishini oqlashi mumkin. oʻz ehtiyoji ish transformatorlarining quvvati oʻz ehtiyoji iste’molchilarining soni va quvvatiga qarab tanlanadi. barcha …

3 / 19

ti podstansiyalarning oʻz ehtiyoji iste’molchilarining tarkibi podstansiya tipi, transformatorlar quvvati, sinxron kompensatorlarning mavjudligi, elektr asbob– uskunalar tipiga bogʻliq boʻladi. sinxron kompensatorlarsiz soddalashtirilgan sxema asosida tuzilgan podstansiyalardagi oʻz ehtiyoji iste’molchilari eng kam sonli boʻlib, ular uchun xodimlar doimiy navbatchilik qilmaydi. bu iste’molchilarga transformatorlarni shamollatish elektr dvigatellari, od bilan kz, krun shkaflari yuritmalarini, shuningdek, podstansiyani yoritish kiradi. yuqori kuchlanishdagi oʻchirgichli podstansiyalarda kompressor tizilmalari (dmk, vvn, vvb oʻchirgichlari uchun), operativ oʻzgarmas tokda esa zaryadlovchi bilan qisman zaryadlovchi agregatlar qoʻshimcha iste’molchilar hisoblanadi podstansiya oʻz ehtiyoji eng muhim iste’molchilariga operativ zanjirlar, aloqa tizimi, telemexanika, transformatorlar bilan sk larning sovitish tizimi, avariyali yoritish, oʻt oʻchirish tizimi, kompressorli elektr iste’molchilari kiradi. oʻz ehtiyoji iste’molchilarining quvvati katta boʻlmaganligi uchun, ular pasaytiruvchi transformatordan ta’minlanadigan 380/220 v tarmoqqa ulanadi. tsn ning quvvati podstansiyalarning turli rejimdagi yuklamasi asosida, 600 kv a dan (yoki 1000 kv a. uk = 8% li) katta olinmaydi. 12.2–jadvalda 110 kv li tomondagi peremichkada bitta u–110 oʻchirgich …

4 / 19

di. agar bir transformatorli podstansiyada sinxron kompensator yoki havo oʻchirgichlari yoki d va ds sovitish tizimli transformator oʻrnatilgan boʻlsa, unda ikkita tsn nazarda tutilib, ulardan biri 6–35 kv li mahalliy tarmoqqa ulanadi. podstansiyaning operativ zanjirlarini ta’minlash uchun oʻzgaruvchan hamda oʻzgarmas tok qoʻllanishi mumkin. 330–750 kv li hamma podstansiyalar bilan yigʻma shinali ru110–220 kv li podstansiyalarda operativ oʻzgarmas tok qoʻllaniladi. operativ oʻzgaruvchan tokli podstansiyaning oʻz ehtiyojini ta’minlash sxemasi. operativ oʻzgaruvchan tok yuqori kuchlanishli oʻchirgichlarsiz 35–220 kv li podstansiyalarda qoʻllaniladi. agar bir vaqtda bittadan ortiq oʻchirgich ulanishi mumkin boʻlmasa, vn oʻchirgichli 110–220 kv li podstansiyalarda toʻgʻrilangan operativ oʻzgarmas tok qoʻllanilishi mumkin. operativ oʻzgarmas tokli podstansiyalarda tsn ni 6–10 kv li shinalarga ulanadi. operativ oʻzgaruvchan tokli podstansiyalarda tsn bosh transformatorlarning kirishiga shoxobcha orqali ulanadi bu 6–10 kv li shinalardagi kuchlanish toʻla yoʻqolganda, 6–10kv li oʻchirgichlarni boshqarish uchun kerak. ishonchlilikni oshirish uchun 0,4 kv li shinalar avtomatik oʻchirgich bilan seksiyalanadi. operativ zanjirlarni ta’minlash oʻz …

5 / 19

ni o‘z ichiga oladi. fodalanilgan adabiyotlar: 1. karimоv i.a. “milliy istiqlоl mafkurasi – хalq e’tiqоdi va buyuk kelajakka ishоnchdir” tоshkent, o‘zbekistоn, 2000, 32 b. 2. christophe preve “protection of electrical networks”, new york,basel, “iste ltd”, 2006.508 p. 3. ruben d.garzon, “high voltage circuit breakers” design and applications second edition, usa marcel dekker,inc. all rights reseverd, 473 p. 4. allayev q.r., siddiqov i.h., hakimov m.h., ibragimov r.i., siddiqov o.i., shamsutdinov h.f. “stansiya va podstansiyalarning elektr qismi”.- toshkent: cho’lpon; 2015.302 b. etiboringiz uchun raxmat image1.png image2.png image3.png image4.png image5.png image6.png /docprops/thumbnail.jpeg
