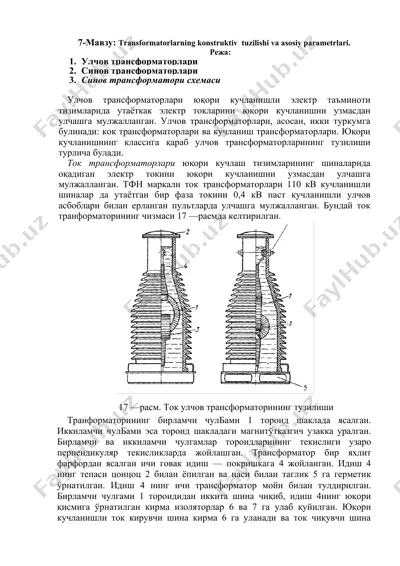

11-мавзу: transformatorlarning konstruktiv tuzilishi va asosiy parametrlari 11-мавзу: transformatorlarning konstruktiv tuzilishi va asosiy parametrlari. режа: 1. улчов трансформаторлари 2. синов трансформаторлари 3. синов трансформатори схемаси улчов трансформаторлари юқори кучланишли электр таъминоти тизимларида утаёткак электр токларини юқори кучланишни узмасдан улчашга мулжалланган. улчов трансформаторлари, асосан, икки туркумга булинади: кок трансформаторлари ва кучланиш трансформаторлари. юқори кучланишнинг классига қараб улчов трансформаторларининг тузилиши турлича булади. ток трансформаторлари юқори кучлаш тизимларининг шиналарида оқадиган электр токини юқори кучланишни узмасдан улчашга мулжалланган. тфн маркали ток трансформаторлари 110 кв кучланишли шиналар да утаётган бир фаза токини 0,4 кв паст кучланишли улчов асбоблари билан ерланган пультларда улчашга мулжалланган. бундай ток транформаторининг чизмаси 17 —раемда келтирилган. 17 —расм. ток улчов трансформаторининг тузилиши транформаторининг бирламчи чулбами 1 тороид шаклада ясалган. иккиламчи чулбами эса тороид шакладаги магнитўтказгич узакка уралган. бирламчи ва иккиламчи чулгамлар тороидларининг текислиги узаро перпендикуляр текисликларда жойлашган. трансформатор бир яхлит фарфордан ясалган ичи говак идиш — покришкага 4 жойланган. идиш 4 …

2 / 6

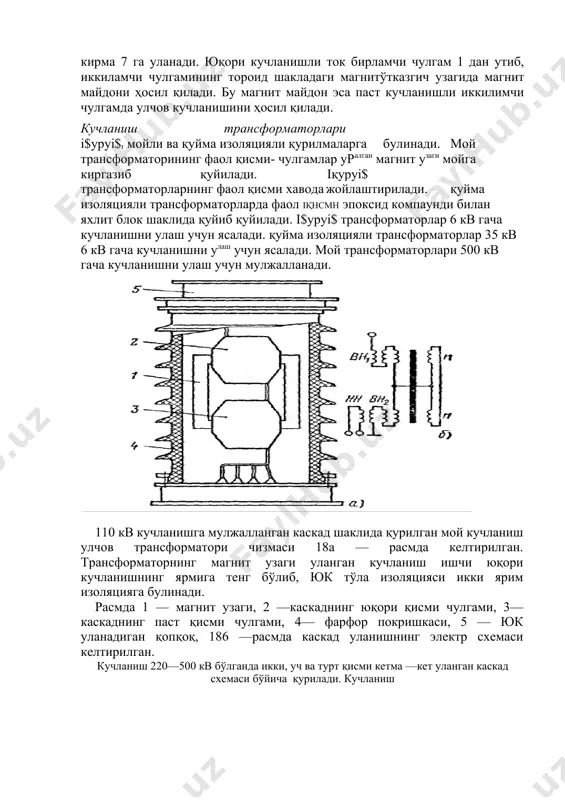

ансформаторининг фаол қисми- чулгамлар уралган магнит узаги мойга киргазиб қуйилади. iқypyi$ трансформаторларнинг фаол қисми хавода жойлаштирилади. қуйма изоляцияли трансформаторларда фаол iқhcmh эпоксид компаунди билан яхлит блок шаклида қуйиб қуйилади. i$ypyi$ трансформаторлар 6 кв гача кучланишни улаш учун ясалади. қуйма изоляцияли трансформаторлар 35 кв 6 кв гача кучланишни улаш учун ясалади. мой трансформаторлари 500 кв гача кучланишни улаш учун мулжалланади. 110 кв кучланишга мулжалланган каскад шаклида қурилган мой кучланиш улчов трансформатори чизмаси 18а — расмда келтирилган. трансформаторнинг магнит узаги уланган кучланиш ишчи юқори кучланишнинг ярмига тенг бўлиб, юк тўла изоляцияси икки ярим изоляцияга булинади. расмда 1 — магнит узаги, 2 —каскаднинг юқори қисми чулгами, 3— каскаднинг паст қисми чулгами, 4— фарфор покришкаси, 5 — юк уланадиган қопқоқ, 186 —расмда каскад уланишнинг электр схемаси келтирилган. кучланиш 220—500 кв бўлганда икки, уч ва турт қисми кетма —кет уланган каскад схемаси бўйича қурилади. кучланиш синов трансформаторлари улчов трансформатори металл ёки изоляция идишига жойланган бўлиши …

3 / 6

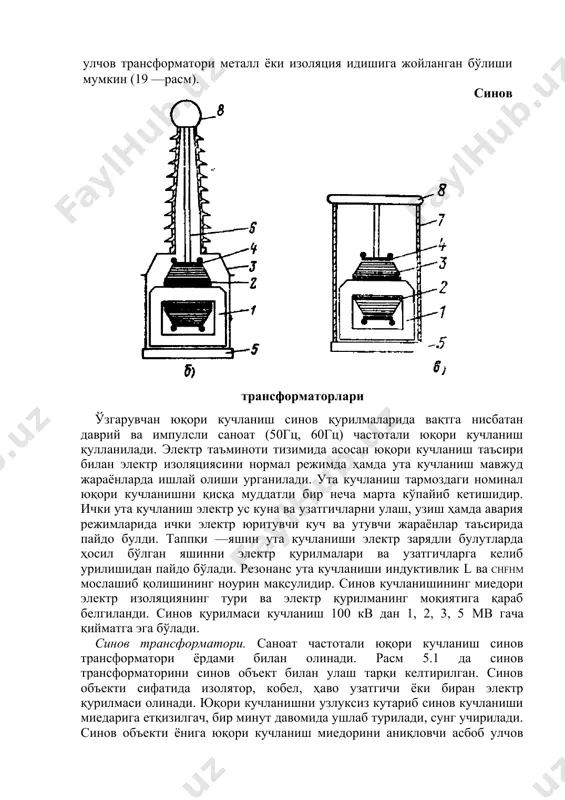

г моқиятига қараб белгиланди. синов қурилмаси кучланиш 100 кв дан 1, 2, 3, 5 mb гача қийматга эга бўлади. синов трансформатори. саноат частотали юқори кучланиш синов трансформатори ёрдами билан олинади. расм 5.1 да синов трансформаторини синов объект билан улаш тарқи келтирилган. синов объекти сифатида изолятор, кобел, ҳаво узатгичи ёки биран электр қурилмаси олинади. юқори кучланишни узлуксиз кутариб синов кучланиши миедарига етқизилгач, бир минут давомида ушлаб турилади, сунг учирилади. синов объекти ёнига юқори кучланиш миедорини аниқловчи асбоб улчов шарларидан тузилган разрядник урнатилади. улчов шарлари оралиги узунлигини масофадан бошқариш қурилмаси ва шарлар оралиги узунлигини масофадан кураолиш имконини берувчи қурилма ҳам урнатилади. синов объекти изоляцияси сиртидаги ёки шарлар оралигидаги разряд қурилмани нормал ишлаб кетишининг даракчисидир. бундай разряд содир бўлганда электр токи тез кутарилади ва унинг трансформаторга таъсиридан муқофаза ҳаршилиги rx сақлайди. муқофаза ҳаршилиги rx ҳар 1 в га 1 ом миқдорида олинади, ва сиов трансформатори билан объект орасига урнатилади. максимал ҳимоя автомата қурилмани …

4 / 6

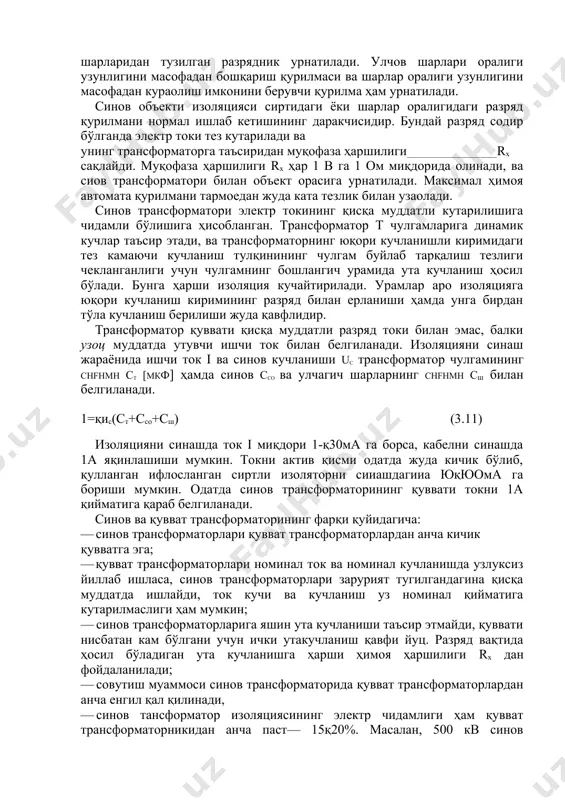

цияни синашда ток i миқдори 1-қ30ма га борса, кабелни синашда 1а яқинлашиши мумкин. токни актив қисми одатда жуда кичик бўлиб, қулланган ифлосланган сиртли изоляторни сииашдагииа юқюома га бориши мумкин. одатда синов трансформаторининг қуввати токни 1а қийматига қараб белгиланади. синов ва қувват трансформаторининг фарқи қуйидагича: · синов трансформаторлари қувват трансформаторлардан анча кичик қувватга эга; · қувват трансформаторлари номинал ток ва номинал кучланишда узлуксиз йиллаб ишласа, синов трансформаторлари зарурият тугилгандагина қисқа муддатда ишлайди, ток кучи ва кучланиш уз номинал қийматига кутарилмаслиги ҳам мумкин; · синов трансформаторларига яшин ута кучланиши таъсир этмайди, қуввати нисбатан кам бўлгани учун ички утакучланиш қавфи йуц. разряд вақтида ҳосил бўладиган ута кучланишга ҳарши ҳимоя ҳаршилиги rx дан фойдаланилади; · совутиш муаммоси синов трансформаторида қувват трансформаторлардан анча енгил қал қилинади, · синов тансформатор изоляциясининг электр чидамлиги ҳам қувват трансформаторникидан анча паст— 15қ20%. масалан, 500 кв синов трансформаторининг изоляцияси 400/л/з =250кв қувват трансформаторникига мое, улчами ҳам кичик. синов трансформаторида кучланишни …

5 / 6

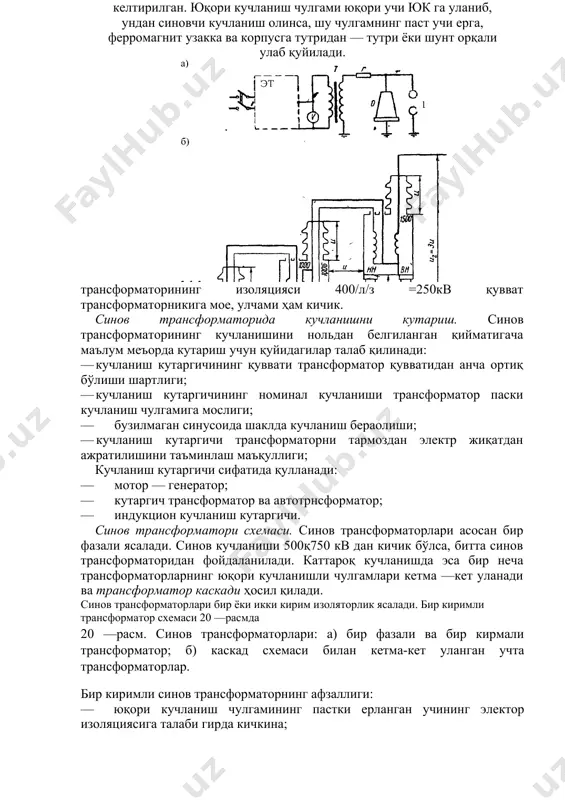

ча трансформаторларнинг юқори кучланишли чулгамлари кетма —кет уланади ва трансформатор каскади ҳосил қилади. синов трансформаторлари бир ёки икки кирим изоляторлик ясалади. бир киримли трансформатор схемаси 20 —расмда келтирилган. юқори кучланиш чулгами юқори учи юк га уланиб, ундан синовчи кучланиш олинса, шу чулгамнинг паст учи ерга, ферромагнит узакка ва корпусга тутридан — тутри ёки шунт орқали улаб қуйилади. 20 —расм. синов трансформаторлари: а) бир фазали ва бир кирмали трансформатор; б) каскад схемаси билан кетма-кет уланган учта трансформаторлар. бир киримли синов трансформаторнинг афзаллиги: · юқори кучланиш чулгамининг пастки ерланган учининг электор изоляциясига талаби гирда кичкина; · синов объекти эксплуатацияга яқин шароитда синалади; · корпуси ерлангани учун уни урнатиш қулай ва ишлатиш онсонроқ. қавфеизлик техникаси таъминланади; · ток улчаш ва осциллографлашга қулай. камчилиги: битта кирма изолятор тўла юқори кучланишга мулжаллаииши бўлиб, 500 кв ва ундан катта кучланиш учун бундай изолятор ясаш катта муаммодир. каскад цуримаси. 500 кв ва 1 mb кучланиш олиш учун …
