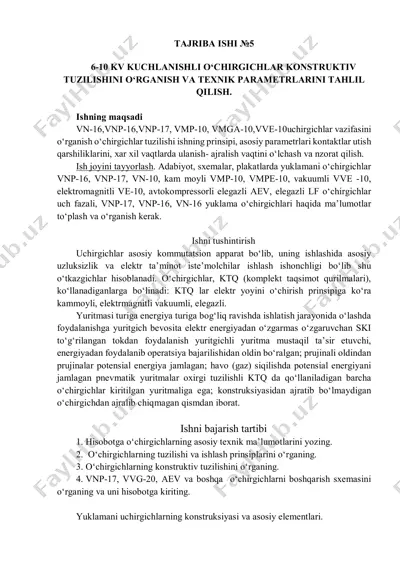

тajriba ishi №5 6-10 kv kuchlanishli o‘chirgichlar konstruktiv tuzilishini o‘rganish va texnik parametrlarini tahlil qilish. ishning maqsadi vn-16,vnp-16,vnp-17, vmp-10, vmga-10,vve-10uchirgichlar vazifasini o‘rganish o‘chirgichlar tuzilishi ishning prinsipi, asosiy parametrlari kontaktlar utish qarshiliklarini, xar xil vaqtlarda ulanish- ajralish vaqtini o‘lchash va nzorat qilish. ish joyini tayyorlash. adabiyot, sxemalar, plakatlarda yuklamani o‘chirgichlar vnp-16, vnp-17, vn-10, kam moyli vmp-10, vmpe-10, vakuumli vve -10, elektromagnitli ve-10, avtokompressorli elegazli aev, elegazli lf o‘chirgichlar uch fazali, vnp-17, vnp-16, vn-16 yuklama o‘chirgichlari haqida ma’lumotlar to‘plash va o‘rganish kerak. ishni tushintirish uchirgichlar asosiy kommutatsion apparat bo‘lib, uning ishlashida asosiy uzluksizlik va elektr ta’minot iste’molchilar ishlash ishonchligi bo‘lib shu o‘tkazgichlar hisoblanadi. o‘chirgichlar, ktq (komplekt taqsimot qurilmalari), ko‘llanadiganlarga bo‘linadi: ktq lar elektr yoyini o‘chirish prinsipiga ko‘ra kammoyli, elektrmagnitli vakuumli, elegazli. yuritmasi turiga energiya turiga bog‘liq ravishda ishlatish jarayonida o‘lashda foydalanishga yuritgich bevosita elektr energiyadan o‘zgarmas o‘zgaruvchan ski to‘g‘rilangan tokdan foydalanish yuritgichli yuritma mustaqil ta’sir etuvchi, energiyadan foydalanib operatsiya bajarilishidan oldin bo‘ralgan; …

2 / 13

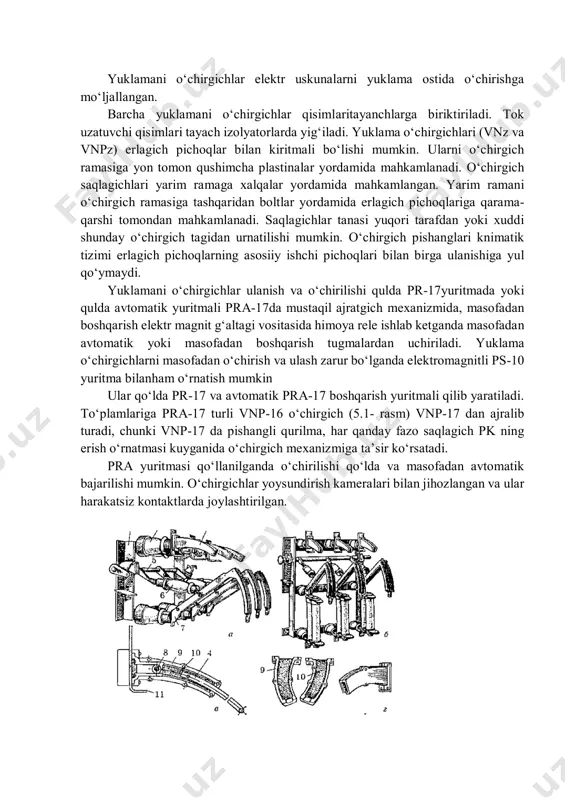

i hisobotga kiriting. yuklamani uchirgichlarning konstruksiyasi va asosiy elementlari. yuklamani o‘chirgichlar elektr uskunalarni yuklama ostida o‘chirishga mo‘ljallangan. barcha yuklamani o‘chirgichlar qisimlaritayanchlarga biriktiriladi. tok uzatuvchi qisimlari tayach izolyatorlarda yig‘iladi. yuklama o‘chirgichlari (vnz va vnpz) erlagich pichoqlar bilan kiritmali bo‘lishi mumkin. ularni o‘chirgich ramasiga yon tomon qushimcha plastinalar yordamida mahkamlanadi. o‘chirgich saqlagichlari yarim ramaga xalqalar yordamida mahkamlangan. yarim ramani o‘chirgich ramasiga tashqaridan boltlar yordamida erlagich pichoqlariga qarama- qarshi tomondan mahkamlanadi. saqlagichlar tanasi yuqori tarafdan yoki xuddi shunday o‘chirgich tagidan urnatilishi mumkin. o‘chirgich pishanglari knimatik tizimi erlagich pichoqlarning asosiiy ishchi pichoqlari bilan birga ulanishiga yul qo‘ymaydi. yuklamani o‘chirgichlar ulanish va o‘chirilishi qulda pr-17yuritmada yoki qulda avtomatik yuritmali pra-17da mustaqil ajratgich mexanizmida, masofadan boshqarish elektr magnit g‘altagi vositasida himoya rele ishlab ketganda masofadan avtomatik yoki masofadan boshqarish tugmalardan uchiriladi. yuklama o‘chirgichlarni masofadan o‘chirish va ulash zarur bo‘lganda elektromagnitli ps-10 yuritma bilanham o‘rnatish mumkin ular qo‘lda pr-17 va avtomatik pra-17 boshqarish yuritmali qilib yaratiladi. to‘plamlariga …

3 / 13

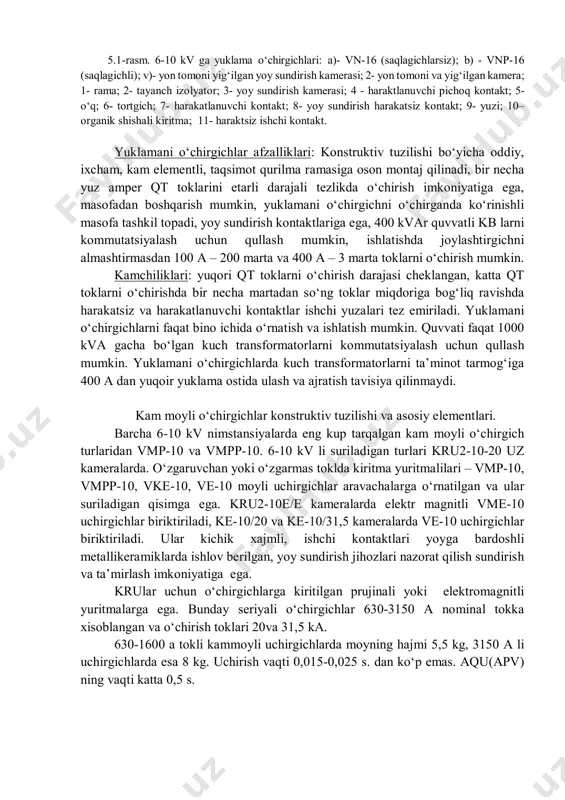

nch izolyator; 3- yoy sundirish kamerasi; 4 - haraktlanuvchi pichoq kontakt; 5- o‘q; 6- tortgich; 7- harakatlanuvchi kontakt; 8- yoy sundirish harakatsiz kontakt; 9- yuzi; 10– organik shishali kiritma; 11- haraktsiz ishchi kontakt. yuklamani o‘chirgichlar afzalliklari: konstruktiv tuzilishi bo‘yicha oddiy, ixcham, kam elementli, taqsimot qurilma ramasiga oson montaj qilinadi, bir necha yuz amper qt toklarini etarli darajali tezlikda o‘chirish imkoniyatiga ega, masofadan boshqarish mumkin, yuklamani o‘chirgichni o‘chirganda ko‘rinishli masofa tashkil topadi, yoy sundirish kontaktlariga ega, 400 kvar quvvatli kb larni kommutatsiyalash uchun qullash mumkin, ishlatishda joylashtirgichni almashtirmasdan 100 a – 200 marta va 400 a – 3 marta toklarni o‘chirish mumkin. kamchiliklari: yuqori qt toklarni o‘chirish darajasi cheklangan, katta qt toklarni o‘chirishda bir necha martadan so‘ng toklar miqdoriga bog‘liq ravishda harakatsiz va harakatlanuvchi kontaktlar ishchi yuzalari tez emiriladi. yuklamani o‘chirgichlarni faqat bino ichida o‘rnatish va ishlatish mumkin. quvvati faqat 1000 kva gacha bo‘lgan kuch transformatorlarni kommutatsiyalash uchun qullash mumkin. yuklamani …

4 / 13

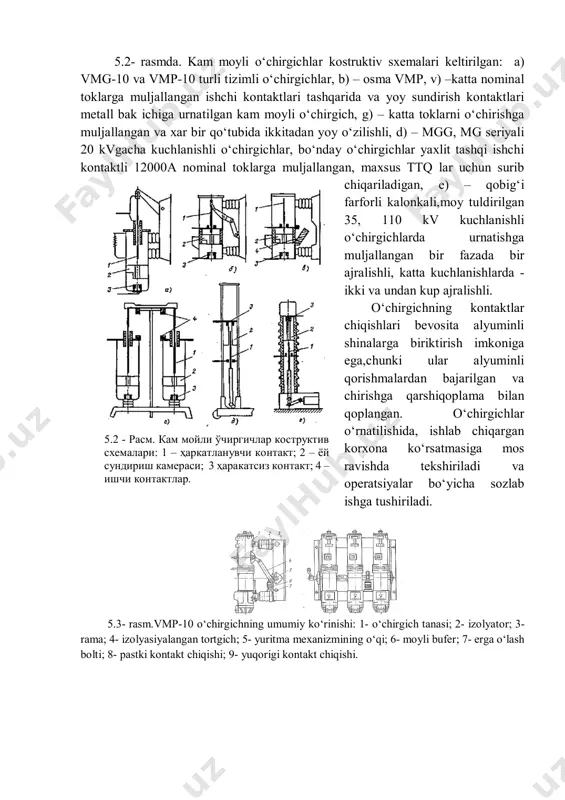

mirlash imkoniyatiga ega. krular uchun o‘chirgichlarga kiritilgan prujinali yoki elektromagnitli yuritmalarga ega. bunday seriyali o‘chirgichlar 630-3150 a nominal tokka xisoblangan va o‘chirish toklari 20va 31,5 ka. 630-1600 a tokli kammoyli uchirgichlarda moyning hajmi 5,5 kg, 3150 a li uchirgichlarda esa 8 kg. uchirish vaqti 0,015-0,025 s. dan ko‘p emas. aqu(apv) ning vaqti katta 0,5 s. 5.2- rasmda. kam moyli o‘chirgichlar kostruktiv sxemalari keltirilgan: a) vmg-10 va vmp-10 turli tizimli o‘chirgichlar, b) – osma vmp, v) –katta nominal toklarga muljallangan ishchi kontaktlari tashqarida va yoy sundirish kontaktlari metall bak ichiga urnatilgan kam moyli o‘chirgich, g) – katta toklarni o‘chirishga muljallangan va xar bir qo‘tubida ikkitadan yoy o‘zilishli, d) – mgg, mg seriyali 20 kvgacha kuchlanishli o‘chirgichlar, bo‘nday o‘chirgichlar yaxlit tashqi ishchi kontaktli 12000a nominal toklarga muljallangan, maxsus ttq lar uchun surib chiqariladigan, e) – qobig‘i farforli kalonkali,moy tuldirilgan 35, 110 kv kuchlanishli o‘chirgichlarda urnatishga muljallangan bir fazada bir ajralishli, katta kuchlanishlarda …

5 / 13

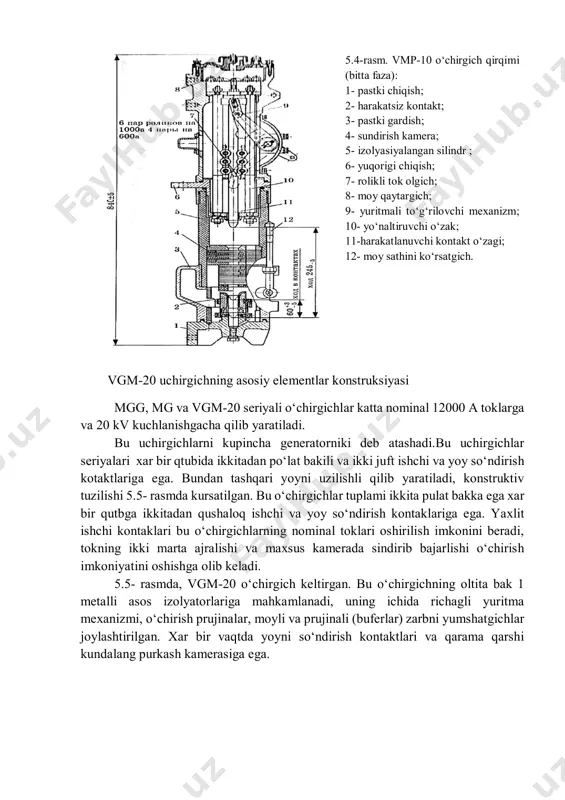

ish; 4- sundirish kamera; 5- izolyasiyalangan silindr ; 6- yuqorigi chiqish; 7- rolikli tok olgich; 8- moy qaytargich; 9- yuritmali to‘g‘rilovchi mexanizm; 10- yo‘naltiruvchi o‘zak; 11-harakatlanuvchi kontakt o‘zagi; 12- moy sathini ko‘rsatgich. vgm-20 uchirgichning asosiy elementlar konstruksiyasi mgg, mg va vgm-20 seriyali o‘chirgichlar katta nominal 12000 a toklarga va 20 kv kuchlanishgacha qilib yaratiladi. bu uchirgichlarni kupincha generatorniki deb atashadi.bu uchirgichlar seriyalari xar bir qtubida ikkitadan po‘lat bakili va ikki juft ishchi va yoy so‘ndirish kotaktlariga ega. bundan tashqari yoyni uzilishli qilib yaratiladi, konstruktiv tuzilishi 5.5- rasmda kursatilgan. bu o‘chirgichlar tuplami ikkita pulat bakka ega xar bir qutbga ikkitadan qushaloq ishchi va yoy so‘ndirish kontaklariga ega. yaxlit ishchi kontaklari bu o‘chirgichlarning nominal toklari oshirilish imkonini beradi, tokning ikki marta ajralishi va maxsus kamerada sindirib bajarlishi o‘chirish imkoniyatini oshishga olib keladi. 5.5- rasmda, vgm-20 o‘chirgich keltirgan. bu o‘chirgichning oltita bak 1 metalli asos izolyatorlariga mahkamlanadi, uning ichida richagli yuritma mexanizmi, o‘chirish …
