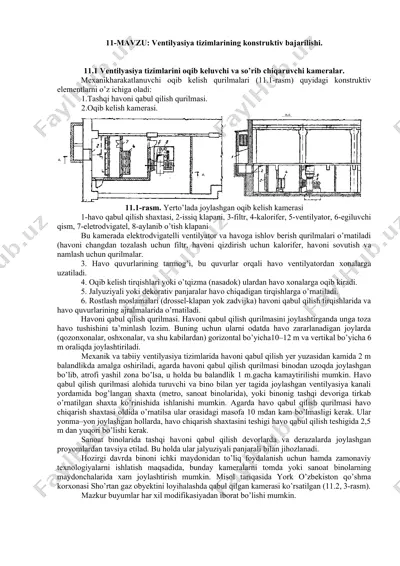

11-mavzu: ventilyasiya tizimlarining konstruktiv bajarilishi. 11.1 ventilyasiya tizimlarini oqib keluvchi va so’rib chiqaruvchi kameralar. mexanikharakatlanuvchi oqib kelish qurilmalari (11.1-rasm) quyidagi konstruktiv elementlarni o’z ichiga oladi: 1.tashqi havoni qabul qilish qurilmasi. 2.oqib kelish kamerasi. 11.1-rasm. yerto’lada joylashgan oqib kelish kamerasi 1-havo qabul qilish shaxtasi, 2-issiq klapani, 3-filtr, 4-kalorifer, 5-ventilyator, 6-egiluvchi qism, 7-eletrodvigatel, 8-aylanib o’tish klapani bu kamerada elektrodvigatelli ventilyator va havoga ishlov berish qurilmalari o’rnatiladi (havoni changdan tozalash uchun filtr, havoni qizdirish uchun kalorifer, havoni sovutish va namlash uchun qurilmalar. 3. havo quvurlarining tarmog’i, bu quvurlar orqali havo ventilyatordan xonalarga uzatiladi. 4. oqib kelish tirqishlari yoki o’tqizma (nasadok) ulardan havo xonalarga oqib kiradi. 5. jalyuziyali yoki dekorativ panjaralar havo chiqadigan tirqishlarga o’rnatiladi. 6. rostlash moslamalari (drossel-klapan yok zadvijka) havoni qabul qilish tirqishlarida va havo quvurlarining ajralmalarida o’rnatiladi. havoni qabul qilish qurilmasi. havoni qabul qilish qurilmasini joylashtirganda unga toza havo tushishini ta’minlash lozim. buning uchun ularni odatda havo zararlanadigan joylarda (qozonxonalar, oshxonalar, …

2 / 7

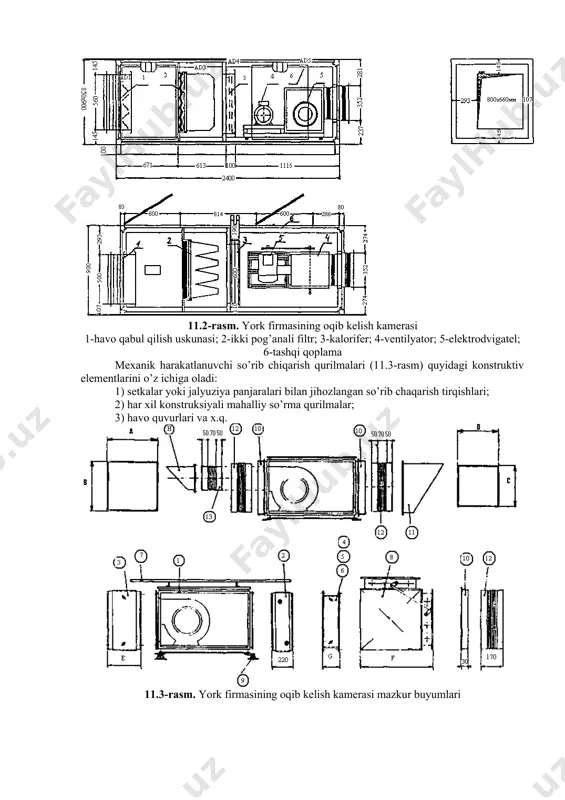

ida o’rnatilsa ular orasidagi masofa 10 mdan kam bo’lmasligi kerak. ular yonma–yon joylashgan hollarda, havo chiqarish shaxtasini teshigi havo qabul qilish teshigida 2,5 m dan yuqori bo’lishi kerak. sanoat binolarida tashqi havoni qabul qilish devorlarda va derazalarda joylashgan proyomlardan tavsiya etilad. bu holda ular jalyuziyali panjarali bilan jihozlanadi. hozirgi davrda binoni ichki maydonidan to’liq foydalanish uchun hamda zamonaviy texnologiyalarni ishlatish maqsadida, bunday kameralarni tomda yoki sanoat binolarning maydonchalarida xam joylashtirish mumkin. misol tariqasida york o’zbekiston qo’shma korxonasi sho’rtan gaz obyektini loyihalashda qabul qilgan kamerasi ko’rsatilgan (11.2, 3-rasm). mazkur buyumlar har xil modifikasiyadan iborat bo’lishi mumkin. 11.2-rasm. york firmasining oqib kelish kamerasi 1-havo qabul qilish uskunasi; 2-ikki pog’anali filtr; 3-kalorifer; 4-ventilyator; 5-elektrodvigatel; 6-tashqi qoplama mexanik harakatlanuvchi so’rib chiqarish qurilmalari (11.3-rasm) quyidagi konstruktiv elementlarini o’z ichiga oladi: 1) setkalar yoki jalyuziya panjaralari bilan jihozlangan so’rib chaqarish tirqishlari; 2) har xil konstruksiyali mahalliy so’rma qurilmalar; 3) havo quvurlari va x.q. 11.3-rasm. york firmasining …

3 / 7

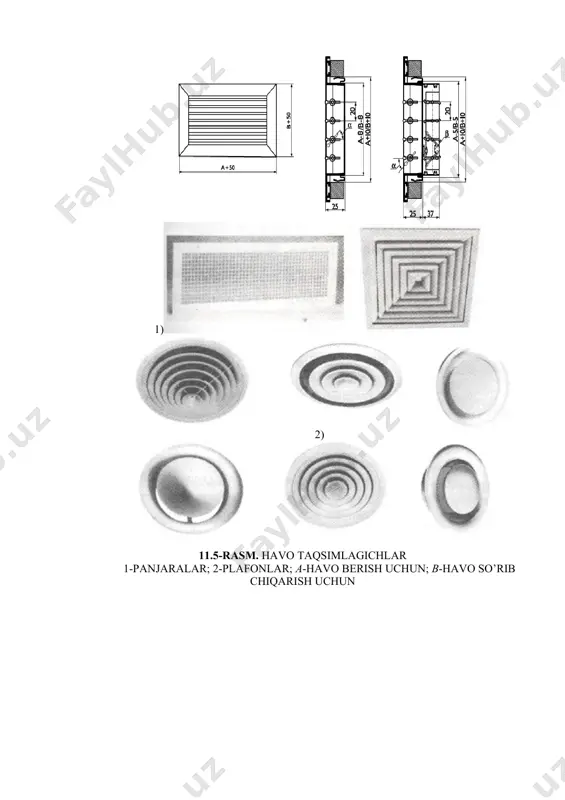

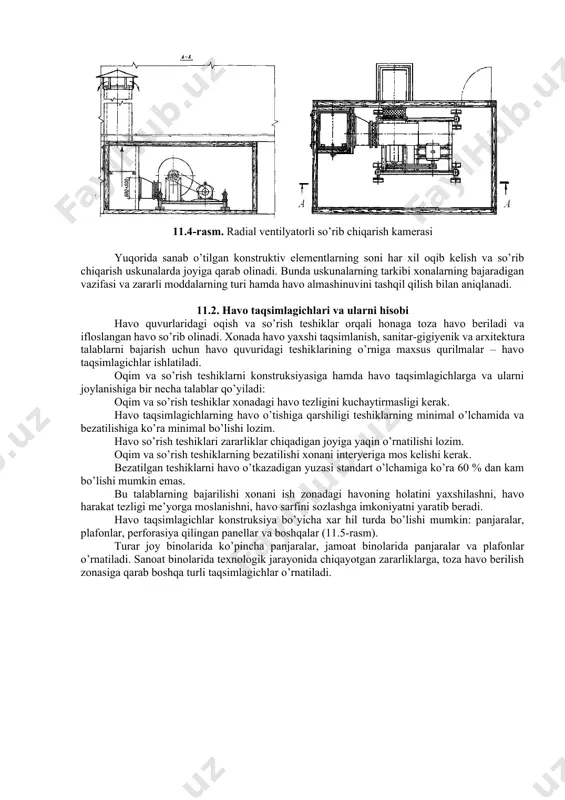

rni konstruksiyasiga hamda havo taqsimlagichlarga va ularni joylanishiga bir necha talablar qo’yiladi: oqim va so’rish teshiklar xonadagi havo tezligini kuchaytirmasligi kerak. havo taqsimlagichlarning havo o’tishiga qarshiligi teshiklarning minimal o’lchamida va bezatilishiga ko’ra minimal bo’lishi lozim. havo so’rish teshiklari zararliklar chiqadigan joyiga yaqin o’rnatilishi lozim. oqim va so’rish teshiklarning bezatilishi xonani interyeriga mos kelishi kerak. bezatilgan teshiklarni havo o’tkazadigan yuzasi standart o’lchamiga ko’ra 60 % dan kam bo’lishi mumkin emas. bu talablarning bajarilishi xonani ish zonadagi havoning holatini yaxshilashni, havo harakat tezligi me’yorga moslanishni, havo sarfini sozlashga imkoniyatni yaratib beradi. havo taqsimlagichlar konstruksiya bo’yicha xar hil turda bo’lishi mumkin: panjaralar, plafonlar, perforasiya qilingan panellar va boshqalar (11.5-rasm). turar joy binolarida ko’pincha panjaralar, jamoat binolarida panjaralar va plafonlar o’rnatiladi. sanoat binolarida texnologik jarayonida chiqayotgan zararliklarga, toza havo berilish zonasiga qarab boshqa turli taqsimlagichlar o’rnatiladi. 1) 2) 11.5-rasm. havo taqsimlagichlar 1-panjaralar; 2-plafonlar; a-havo berish uchun; b-havo so’rib chiqarish uchun 11.6 – rasm. plafonli …

4 / 7

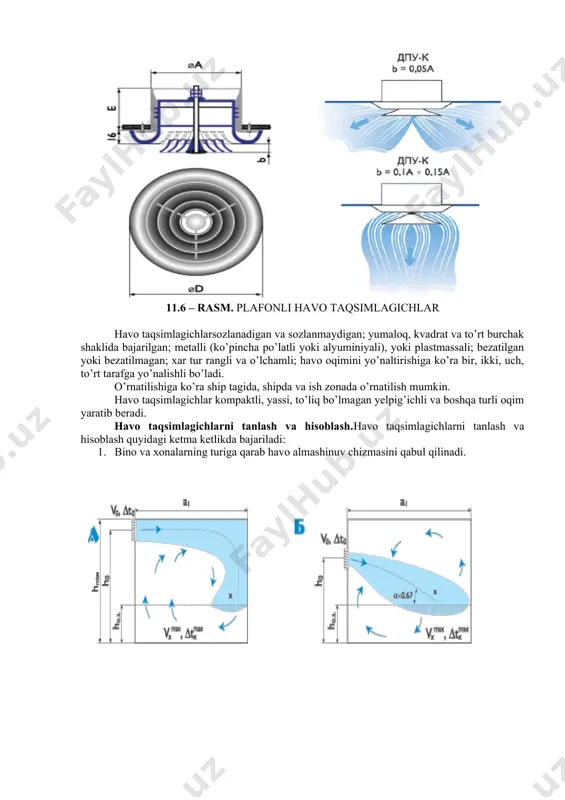

inadi. 11.7 – rasm.havo almashinuv sxemalari a) shiftga yopishgan tepadan pastga gorizontal yo’naltirilgan oqim; b) tepadan pastga qiyali yo’naltirilgan oqim; v) ish zonadan yuqorida gorizontal yo’naltirilgan oqim; g) to’liq bo’lmagan yelpig’ichli va konusli tepadan pastga vertikal yo’naltirilgan oqim; d) shiftga yopishgan tepadan pastga yo’naltirilgan yelpig’ichli oqim; ye) harakat tezligi kamayadagan ish zonaga gorizontal yo’naltirilgan oqim 2. xonani o’lchamlariga qarab havo taqsimlagich turi tanlanadi. 3. xonaga beriladigan havo sarfiga va me’yorlangan havo tezligiga asoslanib havo taqsimlagichlar o’lchamini va ularning sonini aniqlanadi. hisobotni bajarish uchun universal nomogrammalardan foydalanishimiz mumkin. 11.8 – rasm. havo taqsimlagichlarni tanlash va hisoblash uchun universal nomogrammalar 4. tanlangan havo taqsimlagich me’yorlangan shartlar (xizmat ko’rsatuvchi zonadagi havo xarakat tezligi va haroratning o’zgarishini) bajarib beraolmasa, unda boshqa turli havo taqsimlagich tanlanadi va yangidan hisobot qilinadi. nazorat savollari 1. ventilyasiya qilinadigan xonadagi havo harakatini kirituvchi va chiqaruvchi tirqishlarni joylanishiga bog’likligi? 2. vazifasiga qarab turli xonalar uchun tavsiya qilinadigan havo berish va …

5 / 7

ventilyasiya tizimlarining konstruktiv bajarilishi - Page 5
