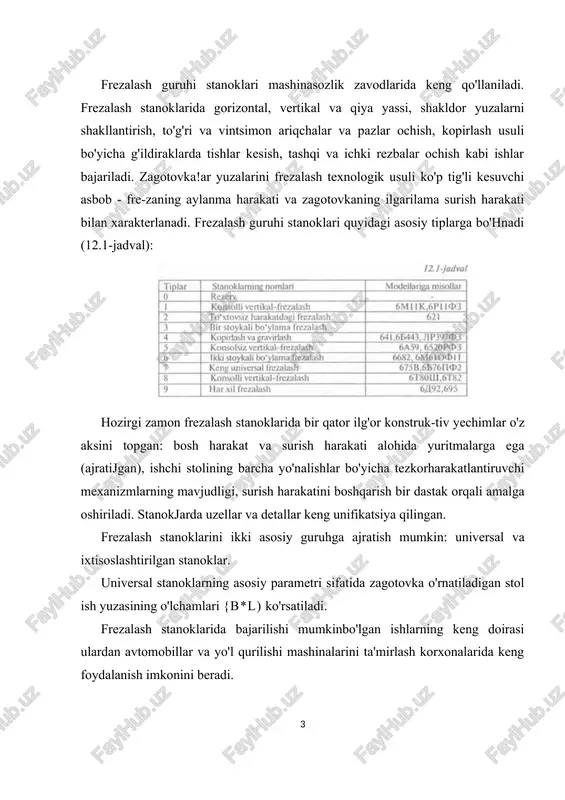

o‘zbekiston respublikasi oliy ta’lim, fan va innovatsiyalar vazirligi urganch ranch texnologiya universiteti “23/03 – mts” guruh talabasi ______________________________ning “kesish nazariyasi” fanidan mustaqil ishi mavzu: frezalarning konstruktiv belgilari va geometrik parametrlari. bajardi: ________________. qabul qildi: _________________ urganch – 2025 mavzu: frezalarning konstruktiv belgilari va geometrik parametrlari. reja: 1. frezalash stanoklari haqida umumiy tushunchalar, stanoklarning asosiy tiplari. 2. konsolli-frezalash stanoklari. 3. konsolsiz, bo'ylama-frezalash va to'xtovsiz harakatdagi frezalash stanoklari. frezalash guruhi stanoklari mashinasozlik zavodlarida keng qo'llaniladi. frezalash stanoklarida gorizontal, vertikal va qiya yassi, shakldor yuzalarni shakllantirish, to'g'ri va vintsimon ariqchalar va pazlar ochish, kopirlash usuli bo'yicha g'ildiraklarda tishlar kesish, tashqi va ichki rezbalar ochish kabi ishlar bajariladi. zagotovka!ar yuzalarini frezalash texnologik usuli ko'p tig'li kesuvchi asbob - fre-zaning aylanma harakati va zagotovkaning ilgarilama surish harakati bilan xarakterlanadi. frezalash guruhi stanoklari quyidagi asosiy tiplarga bo'hnadi (12.1-jadval): hozirgi zamon frezalash stanoklarida bir qator ilg'or konstruk-tiv yechimlar o'z aksini topgan: bosh harakat va surish harakati alohida …

2 / 12

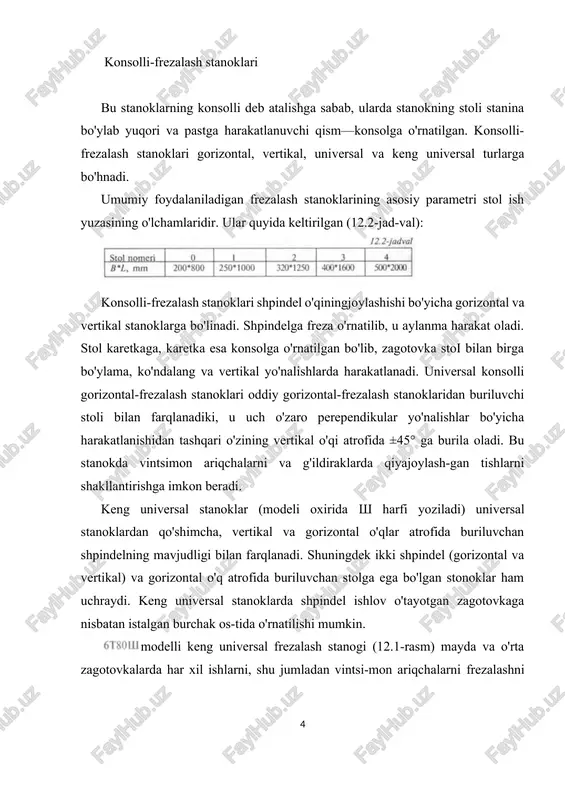

imkonini beradi. konsolli-frezalash stanoklari bu stanoklarning konsolli deb atalishga sabab, ularda stanokning stoli stanina bo'ylab yuqori va pastga harakatlanuvchi qism—konsolga o'rnatilgan. konsolli-frezalash stanoklari gorizontal, vertikal, universal va keng universal turlarga bo'hnadi. umumiy foydalaniladigan frezalash stanoklarining asosiy parametri stol ish yuzasining o'lchamlaridir. ular quyida keltirilgan (12.2-jad-val): konsolli-frezalash stanoklari shpindel o'qiningjoylashishi bo'yicha gorizontal va vertikal stanoklarga bo'linadi. shpindelga freza o'rnatilib, u aylanma harakat oladi. stol karetkaga, karetka esa konsolga o'rnatilgan bo'lib, zagotovka stoi bilan birga bo'ylama, ko'ndalang va vertikal yo'nalishlarda harakatlanadi. universal konsolli gorizontal-frezalash stanoklari oddiy gorizontal-frezalash stanoklaridan buriluvchi stoli bilan farqlanadiki, u uch o'zaro perependikular yo'nalishlar bo'yicha harakatlanishidan tashqari o'zining vertikal o'qi atrofida ±45° ga burila oladi. bu stanokda vintsimon ariqchalarni va g'ildiraklarda qiyajoylash-gan tishlarni shakllantirishga imkon beradi. keng universal stanoklar (modeli oxirida sh harfi yoziladi) universal stanoklardan qo'shimcha, vertikal va gorizontal o'qlar atrofida buriluvchan shpindelning mavjudligi bilan farqlanadi. shuningdek ikki shpindel (gorizontal va vertikal) va gorizontal o'q atrofida buriluvchan stolga …

3 / 12

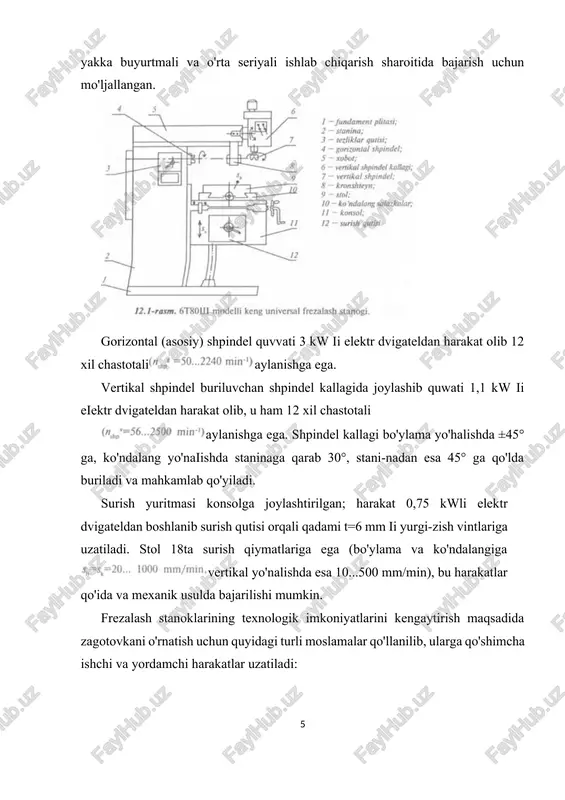

gateldan harakat olib, u ham 12 xil chastotali aylanishga ega. shpindel kallagi bo'ylama yo'halishda ±45° ga, ko'ndalang yo'naiishda staninaga qarab 30°, stani-nadan esa 45° ga qo'lda buriladi va mahkamlab qo'yiladi. surish yuritmasi konsolga joylashtirilgan; harakat 0,75 kwli elektr dvigateldan boshlanib surish qutisi orqali qadami t=6 mm ii yurgi-zish vintlariga uzatiladi. stol 18ta surish qiymatlariga ega (bo'ylama va ko'ndalangigavertikal yo'nalishda esa 10...500 mm/min), bu harakatlar qo'ida va mexanik usulda bajarilishi mumkin. frezalash stanoklarining texnologik imkoniyatlarini kengaytirish maqsadida zagotovkani o'rnatish uchun quyidagi turli moslamalar qo'llanilib, ularga qo'shimcha ishchi va yordamchi harakatlar uzatiladi: 1. buriluvchan stollar, ularning diametri 320, 400, 500 va 630 mm. zagotovkani pnevmatik yoki gidravlik yuritma yordamida mahkam-lash; stolning o'zi mcxanik tarzda burilish imkoniyatiga ega bo'lishi mumkin. 2. bo'lish kallaklari zagotovkani belgilangan burchak ostida o'matib ishlash, davriy tarzda zagotovkani uning o'qi atrofida burish (bo'lish) va vintsimon yuzalarga ishlov berishda zagotovkani to'xtovsiz aylan-tirib turish uchun xizmat qiladi. bo'lish kallaklari yordamida tishli …

4 / 12

gartirilib, unga shpindel kallagi o'rnatilgan bo'ladi. shpindel vertikai o'qli. ba'zi stanoklarda shpindel kallagi gorizontal o'q atrofida burilishi mumkin. shunday qilib, konsolli-frezalash stanoklari quyidagi variantlarda chiqariladi: gorizontal (modellari 6r80g, 6r81g, 6r82g, 6r83g,... 6t82,..); vertikal (modellari 6p10, 6pu,6p12, 6p13, 6p12b, 6mnk,...); universal (modellari 6p80, 6p81, 6p82, 6p83,..); keng universal (mode!iari 6r80sh, 6r81sh, 6r82sh, 6r83sh, 6t80sh,...). konsolsiz, bo'ylama-frezalash va uzluksiz harakatdagi frezalash stanoklari konsolsiz vertikal-frezalash (yoki krest stolli vertikal-frezalash) stanoklari yirik zagotovkalarni katta kesimli qirindi olib ishlov berish-da foydalaniladi. konsolsiz stanoklar katta quvvatga, shpindelning yuqori chastotalarda aylanishi va stolning katta miqdordagi surishlariga ega. shpindel babkasi staninaning yo'naltiruvchilari bo'yicha vertikal yo'nalishda harakatlantiriladi. ba'zi stanoklarda shpindelning o'qi burchak ostida o'rnatilishi mumkin. stol gorizontal tekislikda ikki o'zaro perependikularyo'nalishda harakatlanadi. stolning kengligi 630, 800 va 1000 mm. 6a59 model!i vertikal-frezalash stanogida (12.2-rasm) har xil frezalash ishlaridan tashqari frezalash kallagining vertikal surilishi yordamida oddiy parmalash va teshik kengaytirish ishlarini ham bajarish mumkin. bo'ylama-frezalash stanoklari yirik gabaritli zagotovkalarga ishlov …

5 / 12

olining kengligi #=320-5000 mm, uzunligi l=1000-12500 mm gacha yetadi (12.4-rasm). stanoklarning modellari 6682, a662b, a662. uzluksiz harakatli frezalash stanoklarida kesishjarayoni ishlanayot-gan zagotovkalarning to'xtovsiz aylanma harakati davomida sodir bo'ladi. bunday stanoklarga karusel-frezalash va barabanli-frezalash stanoklari mansubdir. karusel-frezalash stanogi vertikal o'q atrofida aylanib turuvchi stolga ega (12.5-rasm). zagotovka stolga o'rnatilib sekin aylantirib turiladi. frezalar frezalash kallagining ikki shpindeliga o'rnatiladi. birinchi freza xomaki, ikkinchisi tozalab ishlov beradi. tayyor detallarni bo'shatib olish va yangi zagotovkalarni o'rnatish yuklash pozitsiyasida stanokni to'xtatmay turib bajariladi, buning natijasida yordamchi vaqt keskin qisqarib, ishlov berish unumdorligi ortadi. barabanli-frezalash stanoklari(l2.6-rasm) bir vaqtning o'zida ikki o'zaro parallel torets tekisliklariga ega bo'lgan detallar (korpus, vallar)ga ishlov berishda qo'llaniladi. bu stanoklarning o'ziga xos konstruktiv belgisi sifatida diametri 500...2000 mm ii olti yoqli barabanning bor-ligini ko'rsatish mumkin. baraban gorizontal o'q atrofida sekin aylan- tirilib (surish harakati s), uning yassi yoqlariga zagotovkalar o'rnatilib mahkamlanadi. yuqoridajoylashgan ikki kallak xomaki, pastdajoy-lashgan ikki kallak esa tozalab ishlov beradi. …
