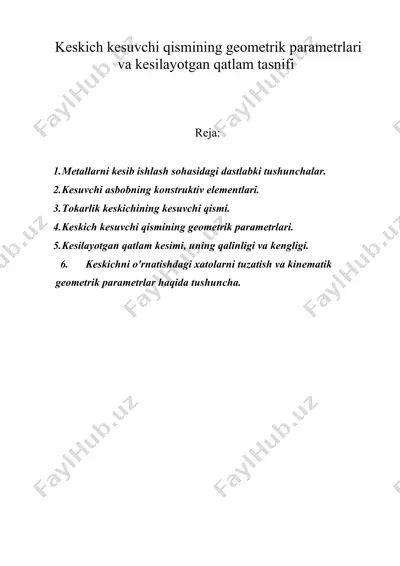

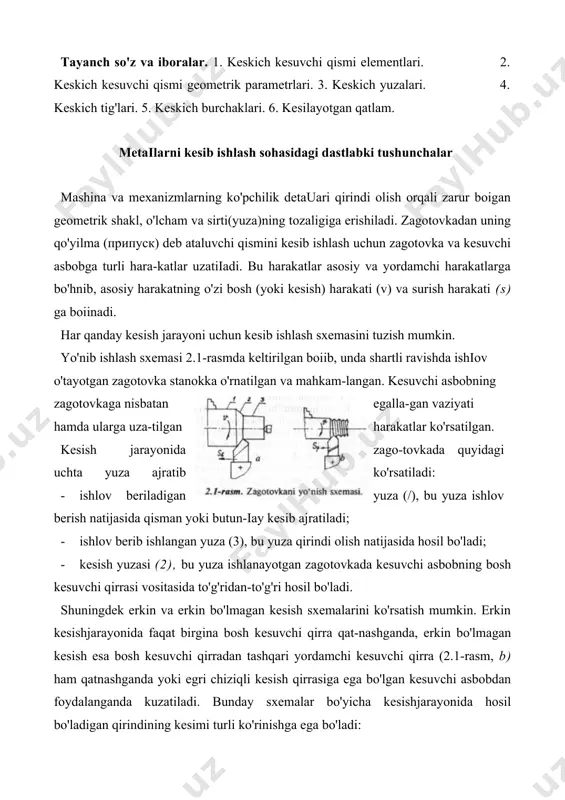

1404478312_53800.doc keskich kesuvchi qismining geometrik parametrlari va kesilayotgan qatlam tasnifi reja: 1. metallarni kesib ishlash sohasidagi dastlabki tushunchalar. 2. kesuvchi asbobning konstruktiv elementlari. 3. tokarlik keskichining kesuvchi qismi. 4. keskich kesuvchi qismining geometrik parametrlari. 5. kesilayotgan qatlam kesimi, uning qalinligi va kengligi. 6. keskichni o'rnatishdagi xatolarni tuzatish va kinematik geometrik parametrlar haqida tushuncha. tayanch so'z va iboralar. 1. keskich kesuvchi qismi elementlari. 2. keskich kesuvchi qismi geometrik parametrlari. 3. keskich yuzalari. 4. keskich tig'lari. 5. keskich burchaklari. 6. kesilayotgan qatlam. metailarni kesib ishlash sohasidagi dastlabki tushunchalar mashina va mexanizmlarning ko'pchilik detauari qirindi olish orqali zarur boigan geometrik shakl, o'lcham va sirti(yuza)ning tozaligiga erishiladi. zagotovkadan uning qo'yilma (припуск) deb ataluvchi qismini kesib ishlash uchun zagotovka va kesuvchi asbobga turli hara-katlar uzatiiadi. bu harakatlar asosiy va yordamchi harakatlarga bo'hnib, asosiy harakatning o'zi bosh (yoki kesish) harakati (v) va surish harakati (s) ga boiinadi. har qanday kesish jarayoni uchun kesib ishlash sxemasini tuzish …

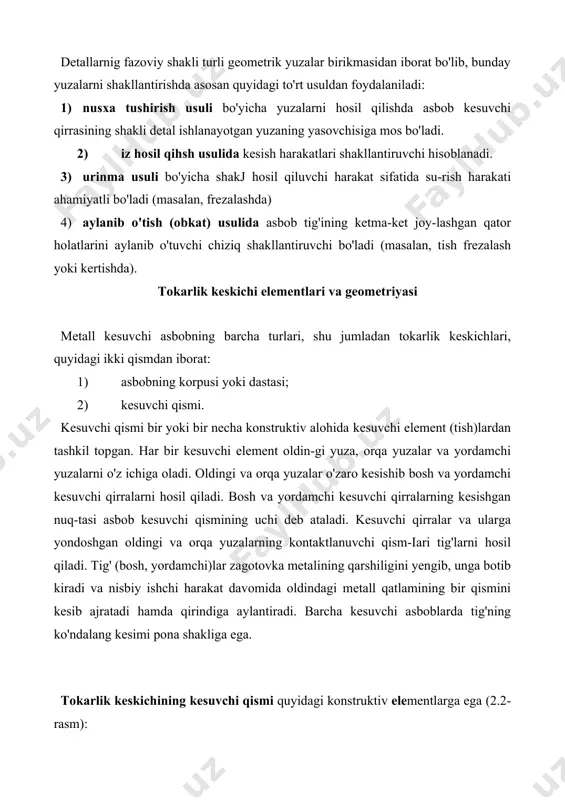

rgina bosh kesuvchi qirra qat-nashganda, erkin bo'lmagan kesish esa bosh kesuvchi qirradan tashqari yordamchi kesuvchi qirra (2.1-rasm, b) ham qatnashganda yoki egri chiziqli kesish qirrasiga ega bo'lgan kesuvchi asbobdan foydalanganda kuzatiladi. bunday sxemalar bo'yicha kesishjarayonida hosil bo'ladigan qirindining kesimi turli ko'rinishga ega bo'ladi: detallarnig fazoviy shakli turli geometrik yuzalar birikmasidan iborat bo'lib, bunday yuzalarni shakllantirishda asosan quyidagi to'rt usuldan foydalaniladi: 1) nusxa tushirish usuli bo'yicha yuzalarni hosil qilishda asbob kesuvchi qirrasining shakli detal ishlanayotgan yuzaning yasovchisiga mos bo'ladi. 2) iz hosil qihsh usulida kesish harakatlari shakllantiruvchi hisoblanadi. 3) urinma usuli bo'yicha shakj hosil qiluvchi harakat sifatida su-rish harakati ahamiyatli bo'ladi (masalan, frezalashda) 4) aylanib o'tish (obkat) usulida asbob tig'ining ketma-ket joy-lashgan qator holatlarini aylanib o'tuvchi chiziq shakllantiruvchi bo'ladi (masalan, tish frezalash yoki kertishda). tokarlik keskichi elementlari va geometriyasi metall kesuvchi asbobning barcha turlari, shu jumladan tokarlik keskichlari, quyidagi ikki qismdan iborat: 1) asbobning korpusi yoki dastasi; 2) kesuvchi qismi. kesuvchi …

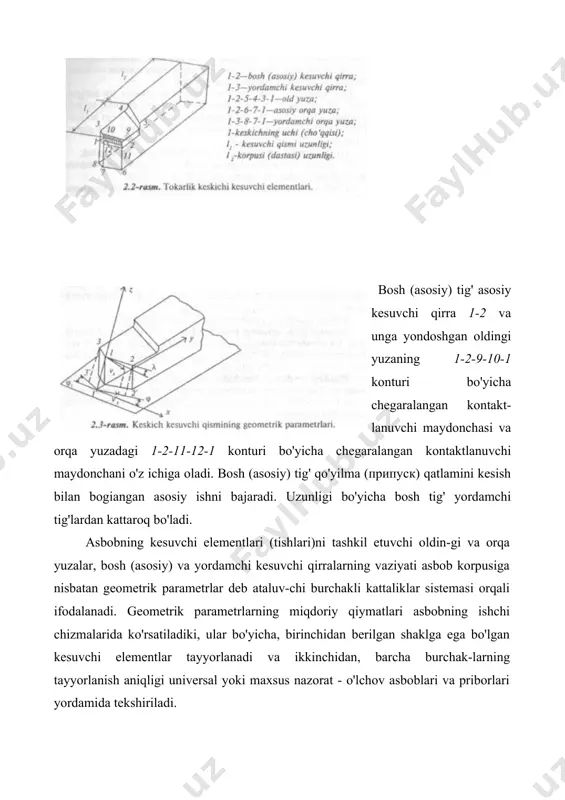

alang kesimi pona shakliga ega. tokarlik keskichining kesuvchi qismi quyidagi konstruktiv elementlarga ega (2.2-rasm): bosh (asosiy) tig' asosiy kesuvchi qirra 1-2 va unga yondoshgan oldingi yuzaning 1-2-9-10-1 konturi bo'yicha chegaralangan kontakt-lanuvchi maydonchasi va orqa yuzadagi 1-2-11-12-1 konturi bo'yicha chegaralangan kontaktlanuvchi maydonchani o'z ichiga oladi. bosh (asosiy) tig' qo'yilma (припуск) qatlamini kesish bilan bogiangan asosiy ishni bajaradi. uzunligi bo'yicha bosh tig' yordamchi tig'lardan kattaroq bo'ladi. asbobning kesuvchi elementlari (tishlari)ni tashkil etuvchi oldin-gi va orqa yuzalar, bosh (asosiy) va yordamchi kesuvchi qirralarning vaziyati asbob korpusiga nisbatan geometrik parametrlar deb ataluv-chi burchakli kattaliklar sistemasi orqali ifodalanadi. geometrik parametrlarning miqdoriy qiymatlari asbobning ishchi chizmalarida ko'rsatiladiki, ular bo'yicha, birinchidan berilgan shaklga ega bo'lgan kesuvchi elementlar tayyorlanadi va ikkinchidan, barcha burchak-larning tayyorlanish aniqligi universal yoki maxsus nazorat - o'lchov asboblari va priborlari yordamida tekshiriladi. turli kesuvchi asboblarning kesuvchi elementlariga xos bo'lgan geometrik parametrlarni o'tuvchi tokarlik keskichi misolida ko'rish mumkin. keskichning kesuvchi qismini x, y, z o'qlariga …

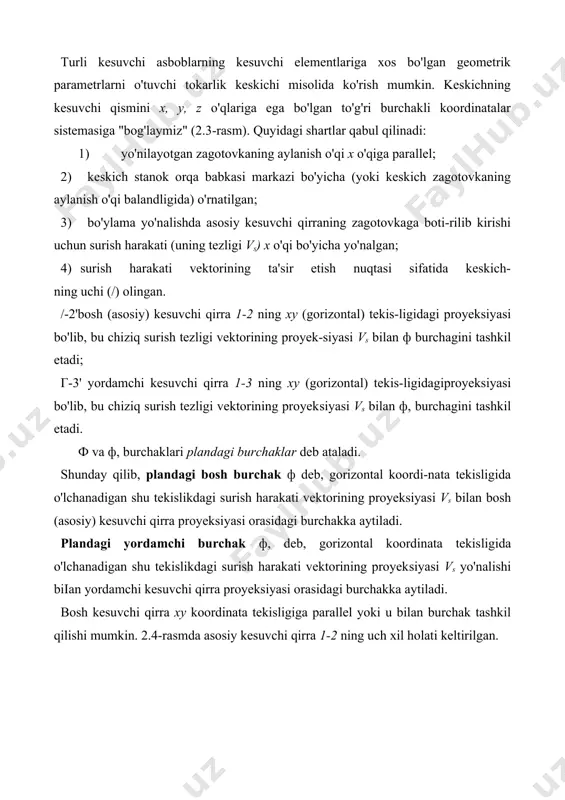

lan ф burchagini tashkil etadi; г-3' yordamchi kesuvchi qirra 1-3 ning xy (gorizontal) tekis-ligidagiproyeksiyasi bo'lib, bu chiziq surish tezligi vektorining proyeksiyasi vs bilan ф, burchagini tashkil etadi. ф va ф, burchaklari plandagi burchaklar deb ataladi. shunday qilib, plandagi bosh burchak ф deb, gorizontal koordi-nata tekisligida o'lchanadigan shu tekislikdagi surish harakati vektorining proyeksiyasi vs bilan bosh (asosiy) kesuvchi qirra proyeksiyasi orasidagi burchakka aytiladi. plandagi yordamchi burchak ф, deb, gorizontal koordinata tekisligida o'lchanadigan shu tekislikdagi surish harakati vektorining proyeksiyasi vs yo'nalishi biian yordamchi kesuvchi qirra proyeksiyasi orasidagi burchakka aytiladi. bosh kesuvchi qirra xy koordinata tekisligiga parallel yoki u bilan burchak tashkil qilishi mumkin. 2.4-rasmda asosiy kesuvchi qirra 1-2 ning uch xil holati keltirilgan. rasm. bosh kesuvchi qirraning og'ish burchagi ishorasini aniqlash. л—keskichning uchi (7) eng pastki nuqta—qirindi o'ng tomonga yo'nalib chiqadi 7)-keskichning uchi (7) eng yuqorigi nuqta—qirindi chap tomonga yo'nalib chiqadi tozalab yo'nishda qo'llaniladi. rasm. bosh (asosiy) kesuvchi qirraning og'ish burchagichizmada ko'rsatiladi …

'tkaziladi. old burchakasosiy kesuvchi tekislik (a-a) da shu tekislikning oldingi yuza va gorizontal tekisliklar bilan kesishish chiziqlari orasida o'lchanadi. asosiy orqa burchak aasosiy kesuvchi tekislik (a-a) da shu tekislikning asosiy orqa yuza va vertikal tekisliklar bilan kesishish chiziqlari orasida o'lchanadi (2.6-rasm). old yuzaning asosiy orqa yuzaga nisbatan holati kesuvchi qism-ning ponasimon shaklini aks ettirib, o'tkirlanish burchagi b orqali ifodalanishi mumkin. o'tkirlanish burchagi b asosiy kesuvchi tekis-likda uning old va asosiy orqa yuzalar bilan kesishish chiziqlari orasidagi burchak kabi o'lchanadi. demak, yuqoridagi ta'riflarga binoan: kesish burchagining qiymatikabi aniqlanadi. old yuzaning vaziyati va ф, burchagi yordamchi kesuvchi qirraning holatini aniqlaydi. yordamchi orqa yuzaning vaziyatini to'la aniqlash uchun yordamchi orqaburchak ko'rsatiladiki, bu burchak yordamchi kesuvchi tekislik b-b dagi kesimda yotadi. b-b tekisligi yordamchi kesuvchi qirraning gorizontal koordinata tekisligidagi proyeksiyasiga perpendikular bo'lib o'tadi. yordamchi orqa burchakyordamchi kesuvchi tekislik (b-b)ua uning yordamchi orqa yuzasi va vertikai tekislik bilan kesishish chiziqlari orasida o'lchanadi. kesuvchi qirradaburchagi ostida …
