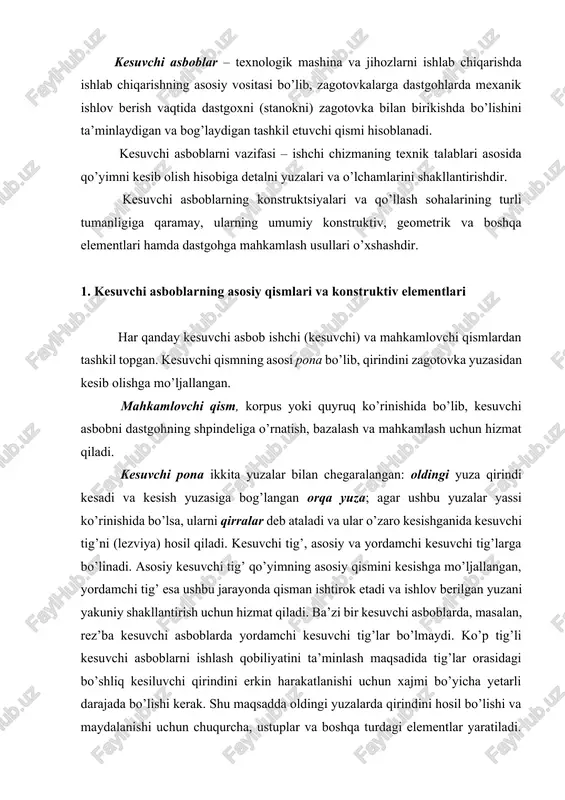

kesuvchi asboblar va ularning turlari reja: 1. kesuvchi asboblarning asosiy qismlari va konstruktiv elementlari 2. kesuvchi asboblarni dastgohga mahkamlash usullari 3. kesuvchi asboblarni tayyorlashda qo’llaniladigan materiallar kesuvchi asboblar – texnologik mashina va jihozlarni ishlab chiqarishda ishlab chiqarishning asosiy vositasi bo’lib, zagotovkalarga dastgohlarda mexanik ishlov berish vaqtida dastgoxni (stanokni) zagotovka bilan birikishda bo’lishini ta’minlaydigan va bog’laydigan tashkil etuvchi qismi hisoblanadi. kesuvchi asboblarni vazifasi – ishchi chizmaning texnik talablari asosida qo’yimni kesib olish hisobiga detalni yuzalari va o’lchamlarini shakllantirishdir. kesuvchi asboblarning konstruktsiyalari va qo’llash sohalarining turli tumanligiga qaramay, ularning umumiy konstruktiv, geometrik va boshqa elementlari hamda dastgohga mahkamlash usullari o’xshashdir. 1. kesuvchi asboblarning asosiy qismlari va konstruktiv elementlari har qanday kesuvchi asbob ishchi (kesuvchi) va mahkamlovchi qismlardan tashkil topgan. kesuvchi qismning asosi pona bo’lib, qirindini zagotovka yuzasidan kesib olishga mo’ljallangan. mahkamlovchi qism, korpus yoki quyruq ko’rinishida bo’lib, kesuvchi asbobni dastgohning shpindeliga o’rnatish, bazalash va mahkamlash uchun hizmat qiladi. kesuvchi pona ikkita yuzalar …

2 / 19

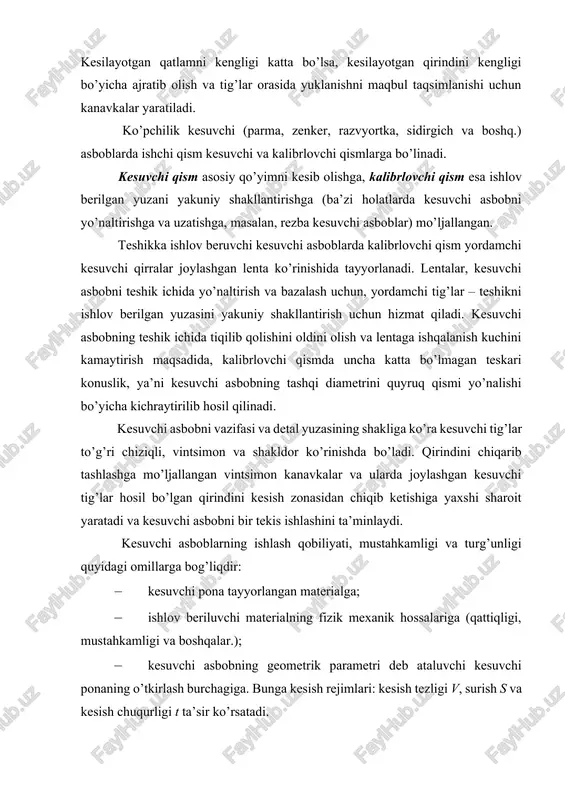

’lar orasidagi bo’shliq kesiluvchi qirindini erkin harakatlanishi uchun xajmi bo’yicha yetarli darajada bo’lishi kerak. shu maqsadda oldingi yuzalarda qirindini hosil bo’lishi va maydalanishi uchun chuqurcha, ustuplar va boshqa turdagi elementlar yaratiladi. kesilayotgan qatlamni kengligi katta bo’lsa, kesilayotgan qirindini kengligi bo’yicha ajratib olish va tig’lar orasida yuklanishni maqbul taqsimlanishi uchun kanavkalar yaratiladi. ko’pchilik kesuvchi (parma, zenker, razvyortka, sidirgich va boshq.) asboblarda ishchi qism kesuvchi va kalibrlovchi qismlarga bo’linadi. kesuvchi qism asosiy qo’yimni kesib olishga, kalibrlovchi qism esa ishlov berilgan yuzani yakuniy shakllantirishga (ba’zi holatlarda kesuvchi asbobni yo’naltirishga va uzatishga, masalan, rezba kesuvchi asboblar) mo’ljallangan. teshikka ishlov beruvchi kesuvchi asboblarda kalibrlovchi qism yordamchi kesuvchi qirralar joylashgan lenta ko’rinishida tayyorlanadi. lentalar, kesuvchi asbobni teshik ichida yo’naltirish va bazalash uchun, yordamchi tig’lar – teshikni ishlov berilgan yuzasini yakuniy shakllantirish uchun hizmat qiladi. kesuvchi asbobning teshik ichida tiqilib qolishini oldini olish va lentaga ishqalanish kuchini kamaytirish maqsadida, kalibrlovchi qismda uncha katta bo’lmagan teskari konuslik, ya’ni …

3 / 19

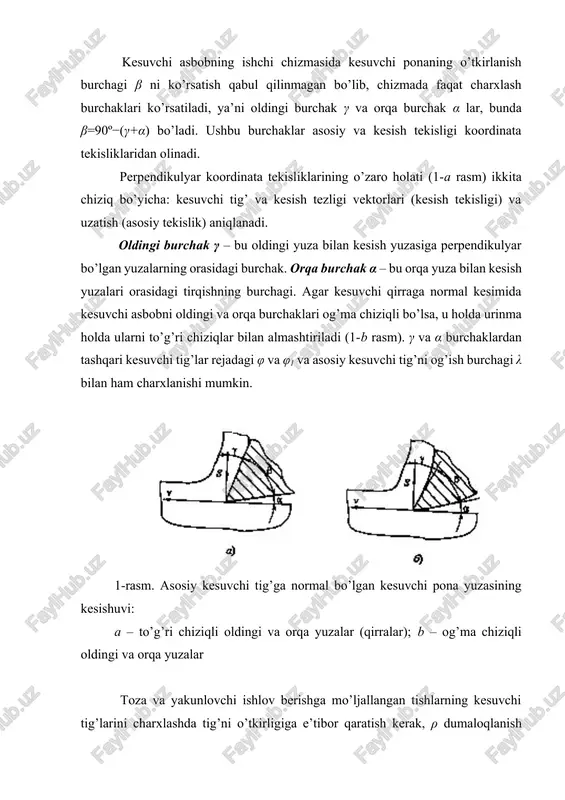

igi va boshqalar.); · kesuvchi asbobning geometrik parametri deb ataluvchi kesuvchi ponaning o’tkirlash burchagiga. bunga kesish rejimlari: kesish tezligi v, surish s va kesish chuqurligi t ta’sir ko’rsatadi. kesuvchi asbobning ishchi chizmasida kesuvchi ponaning o’tkirlanish burchagi β ni ko’rsatish qabul qilinmagan bo’lib, chizmada faqat charxlash burchaklari ko’rsatiladi, ya’ni oldingi burchak γ va orqa burchak α lar, bunda β=90º−(γ+α) bo’ladi. ushbu burchaklar asosiy va kesish tekisligi koordinata tekisliklaridan olinadi. perpendikulyar koordinata tekisliklarining o’zaro holati (1-a rasm) ikkita chiziq bo’yicha: kesuvchi tig’ va kesish tezligi vektorlari (kesish tekisligi) va uzatish (asosiy tekislik) aniqlanadi. oldingi burchak γ – bu oldingi yuza bilan kesish yuzasiga perpendikulyar bo’lgan yuzalarning orasidagi burchak. orqa burchak α – bu orqa yuza bilan kesish yuzalari orasidagi tirqishning burchagi. agar kesuvchi qirraga normal kesimida kesuvchi asbobni oldingi va orqa burchaklari og’ma chiziqli bo’lsa, u holda urinma holda ularni to’g’ri chiziqlar bilan almashtiriladi (1-b rasm). γ va α burchaklardan tashqari kesuvchi …

4 / 19

a burchak bo’yicha yeyilishda yuqori surish bilan ishlashda ponani yeyilishi oldingi yuzada lunka ko’rinishida to’planadi (2-b rasm), mo’rt materiallarga ishlov berishda yupqa qirindi olishda – orqa yuzada yeyilish maydonchasi ko’rinishida (2-v rasm) to’planadi. buni qayta o’tkirlashga qo’yimni tayinlash va kesuvchi tishlar shaklini tanlash hamda charxlash usullarini tanlashda hisobga olish lozim bo’ladi. 2. kesuvchi asboblarni dastgohga mahkamlash usullari dastgohga o’rnatish usuli bo’yicha barcha kesuvchi asboblar sterjenli, nasadkali (o’rnatiluvchi) va quyruqli turlariga bo’linadi. sterjenli kesuvchi asboblarni mahkamlanuvchi qismi korpus bilan birgalikda tayyorlangan va dastgoh supportiga mahkamlanadigan dumaloq, to’g’ri burchakli yoki kvadrat kesimli sterjen ko’rinishida tayyorlanadi. o’rnatiluvchi kesuvchi asboblarning korpusida asbobni opravkaga o’rnatish uchun tsilindrsimon va konussimon shaklli teshiklar (3-rasm) bajarilgan. kesuvchi asboblarning o’zi esa tsilindr yoki konussimon yuzalarida kesuvchi tishlar o’rnatilgan aylanma jism ko’rinishida bo’ladi. 8...100 mm.gacha o’lchamli tsilindrsimon teshiklar standartlashtirilgan, ularni yuqori n6 va n7 aniqlik kvaliteti bo’yicha tayyorlanadi, burovchi momentni uzatish uchun esa bo’ylama kengligi vk=2...25 mm bo’lgan shponka kanavkalari …

5 / 19

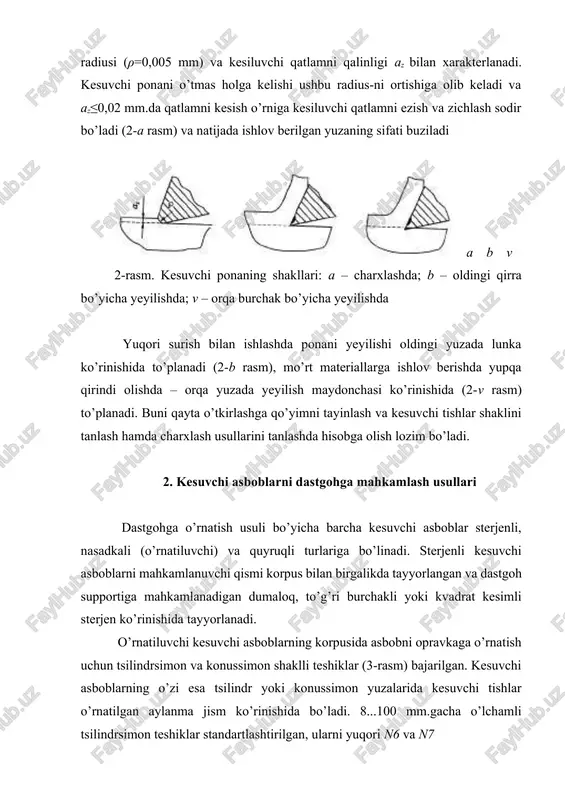

shikning ikkala torets tomonida ff faskalar bajariladi, teshikning o’rtasida esa 1 mm chuqurlikda va teshik uzunligiga nisbatan 1/3...1/4 uzunlikda o’yiq (vitochka) bajariladi. ushbu o’yiq o’rnatuvchi yuza uzunligini kamaytiradi, uni tayyorlashga mehnat sarfini va jilvirtoshning (charxlashda) yeyilishini kamaytiradi. disk ko’rinishli kesuvchi asboblarda (freza) bunday o’yiqlar bajarilmaydi. barmoqchali (kontsevoy) kesuvchi asboblarni tsilindrsimon va quyruqli (xvostovik) qilib tayyorlanadi va to’g’ridan to’g’ri yoki o’tuvchi vtulkalar, opravkalar va patronlarga o’rnatilib dastgoh shpindeliga o’rnatiladi. tsilindrsimon quyruqlarning afzalliklari (4-rasm) konstruktsiyasining soddaligi va tayyorlash aniqliginiinsh yuqoriligidir. kamchiliklari – ularni o’rnatishda tirqishni mavjudligi. burovchi momentni uzatish uchun ba’zi quyruqlarda kvadrat shaklida povodoklar bajariladi. tekis tsilindrsimon quyruqlar kichik diametrli asboblarda qo’llaniladi va ular tsangali yoki kulachokli patronlarda qisib o’rnatiladi. 4-rasm. kesuvchi asboblarni tsilindrsimon quyruq qismlarining turi kesuvchi asboblarni aniq tirqishsiz o’tqazishli markazlashni konussimon quyruqlar yordamida o’rnatish usuli ta’minlaydi. ko’pchilik hollarda morze (№0...6) va konusligi 1:20 bo’lgan metrik (konus burchagi 2α=2º50´) o’zi tormozlanuvchi quyruqlar qo’laniladi. ushbu konuslarning afzalliklari qo’shimcha elementlarsiz burovchi …
