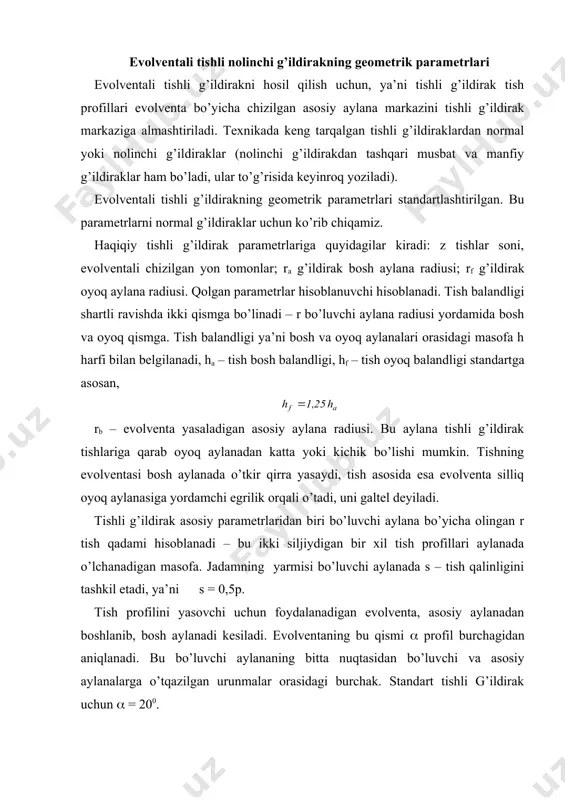

1523465889_71006.doc z r 2 p p = z r 2 m = a h m = 2 z m r = m r r a + = m 25 , 1 r r f - = a cos r r b = m 25 , 2 h = m p p = 2 p s = a f h 25 , 1 h = evolventa va uning xossalari tslindrik tishli g’ildiraklarning geometrik parametrlari reja: 1. evolventali tishli nolinchi g’ildirakning geometrik parametrlari 2. evolventaning xossalari evolventali tishli nolinchi g’ildirakning geometrik parametrlari evolventali tishli g’ildirakni hosil qilish uchun, ya’ni tishli g’ildirak tish profillari evolventa bo’yicha chizilgan asosiy aylana markazini tishli g’ildirak markaziga almashtiriladi. texnikada keng tarqalgan tishli g’ildiraklardan normal yoki nolinchi g’ildiraklar (nolinchi g’ildirakdan tashqari musbat va manfiy g’ildiraklar ham bo’ladi, ular to’g’risida keyinroq yoziladi). evolventali tishli g’ildirakning geometrik parametrlari standartlashtirilgan. bu parametrlarni normal g’ildiraklar uchun ko’rib chiqamiz. haqiqiy tishli g’ildirak parametrlariga …

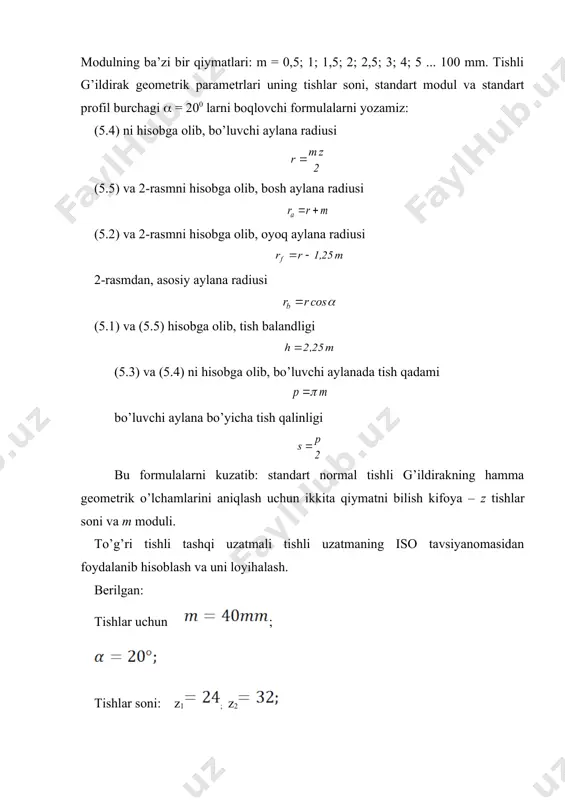

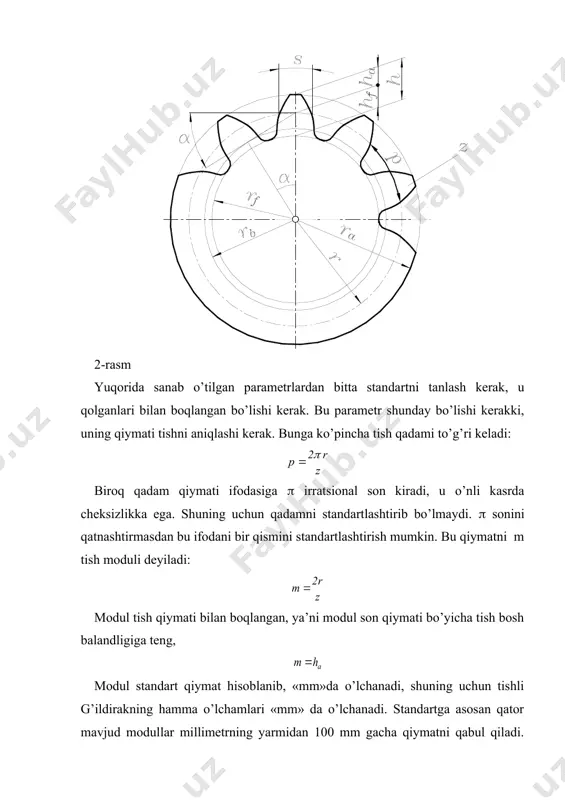

tish profilini yasovchi uchun foydalanadigan evolventa, asosiy aylanadan boshlanib, bosh aylanadi kesiladi. evolventaning bu qismi ( profil burchagidan aniqlanadi. bu bo’luvchi aylananing bitta nuqtasidan bo’luvchi va asosiy aylanalarga o’tqazilgan urunmalar orasidagi burchak. standart tishli g’ildirak uchun ( = 200. 2-rasm yuqorida sanab o’tilgan parametrlardan bitta standartni tanlash kerak, u qolganlari bilan boqlangan bo’lishi kerak. bu parametr shunday bo’lishi kerakki, uning qiymati tishni aniqlashi kerak. bunga ko’pincha tish qadami to’g’ri keladi: biroq qadam qiymati ifodasiga ( irratsional son kiradi, u o’nli kasrda cheksizlikka ega. shuning uchun qadamni standartlashtirib bo’lmaydi. ( sonini qatnashtirmasdan bu ifodani bir qismini standartlashtirish mumkin. bu qiymatni m tish moduli deyiladi: modul tish qiymati bilan boqlangan, ya’ni modul son qiymati bo’yicha tish bosh balandligiga teng, modul standart qiymat hisoblanib, «mm»da o’lchanadi, shuning uchun tishli g’ildirakning hamma o’lchamlari «mm» da o’lchanadi. standartga asosan qator mavjud modullar millimetrning yarmidan 100 mm gacha qiymatni qabul qiladi. modulning ba’zi bir qiymatlari: m …

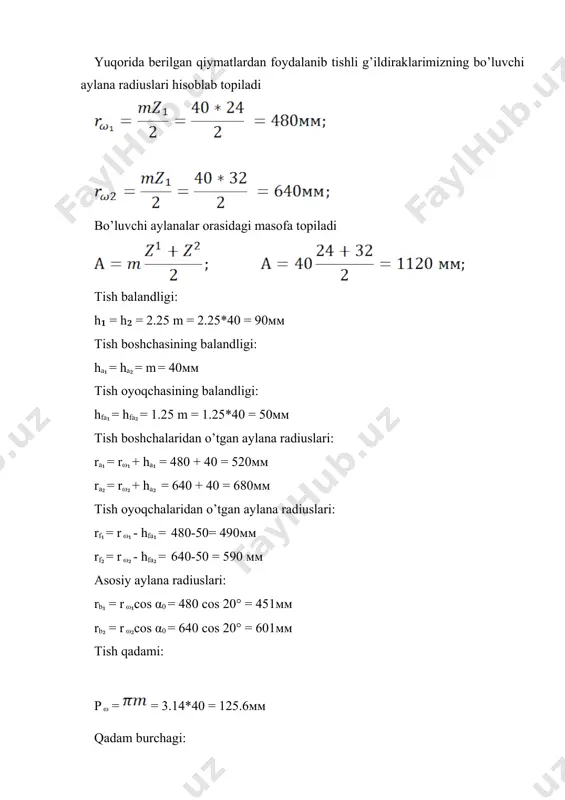

tishlar soni: z1; z2 yuqorida berilgan qiymatlardan foydalanib tishli g’ildiraklarimizning bo’luvchi aylana radiuslari hisoblab topiladi bo’luvchi aylanalar orasidagi masofa topiladi tish balandligi: h₁ = h₂ = 2.25 m = 2.25*40 = 90мм tish boshchasining balandligi: ha₁ = ha₂ = m = 40мм tish oyoqchasining balandligi: hfa₁ = hfa₂ = 1.25 m = 1.25*40 = 50мм tish boshchalaridan o’tgan aylana radiuslari: ra₁ = rω₁ + ha₁ = 480 + 40 = 520мм ra₂ = rω₂ + ha₂ = 640 + 40 = 680мм tish oyoqchalaridan o’tgan aylana radiuslari: rf₁ = r ω₁ - hfa₁ = 480-50= 490мм rf₂ = r ω₂ - hfa₂ = 640-50 = 590 мм asosiy aylana radiuslari: rb₁ = r ω₁cos α0 = 480 cos 20° = 451мм rb₂ = r ω₂cos α0 = 640 cos 20° = 601мм tish qadami: p ω = = 3.14*40 = 125.6мм qadam burchagi: tishning boshlang’ich aylana yoyi bo’yicha qalinligi: s …

ng qismlarga bo’lamiz. masalan mp kesmani 5ta teng qismga bo’lib kesmalarni olamiz. ilashish chizig’ining davomida teng kesmalarni ham belgilaymiz. m nuqtadan boshlab, asosiy aylanada bu kesmalarga teng , , , , shuningdek , , , yoylarni belgilaymiz. belgilangan nuqtalarni g’ildirak markazi o1 bilan tutashtiramiz. bu nuqtalardan radius chiziqlariga tik, yani asosiy aylanaga urinma chiziqlar o’tkazamiz. evolventaning evolventadan o’tazilgan normal chiziqning uzunligi asosiy aylanasi “yoyining uzunligiga teng” degan xossasiga asoslanib, evolvienta egri chizig’ini chizamiz. buning uchun birinchi urinma chiziqda bitta kesma, ikkinchi urinmachiziqning 2- nuqtasidan kesma, uchinchi urinmaning 3- nuqtasidan kesma belgilaymiz va hokazo. berilgan nuqtalarni ketma-ket (silliq chiziq bilan) tutashtirib, evolvienta chizig’ini hosil qilamiz. ikkinchi g’ildirak tishining profilini ham huddi shu tarzda chizamiz. tish botiqligi aylanasining kata- kchikligidan qat’iy nazar, tish profilining evolventa qismi bilan tish botiqligi aylanasini birlashtiruvchi qismda burilish radiusi bo’lishi kerak. agar bo’sa, tish asosi aylanasining evolvienta bilan ga teng galtel radiusi bilan tutashtiramiz. endi buni qiymatini …

и, 1990. 2. джураев а ва б. механизм ва машиналар назарияси. – т.: укитувчи, 2004. 3. karimov r.i, saliyev a. mexanizm va mashinalar nazariyasi fanidan o’quv qo’llanma. t.: toshdtu, 2006. 4. abduvaliyev u.a., karimov r.i. “amaliy mexanika” faninig “mashina va mexanizmlar nazariyasi” bo’limidan kurs ishini bajarish bo’yicha o’quv qo’llanma – t,toshdtu, 2008. 5. karimov r.i., baratov n.b., abduvaliyev u.a.“ mexanizm va mashinalar nazariyasi” fanidan pishangli mexanizmlarning strukturaviy va kinematik mushohadasi mavzusi bo’yicha xisob – grafika ishlarini bajarish uchun uslubiy ko’rsatma. – t,toshdtu, 2010. _1584511659.unknown _1584511661.unknown _1584511663.unknown _1584511665.unknown _1584511666.unknown _1584511664.unknown _1584511662.unknown _1584511660.unknown _1584511657.unknown _1584511658.unknown _1584511656.unknown
