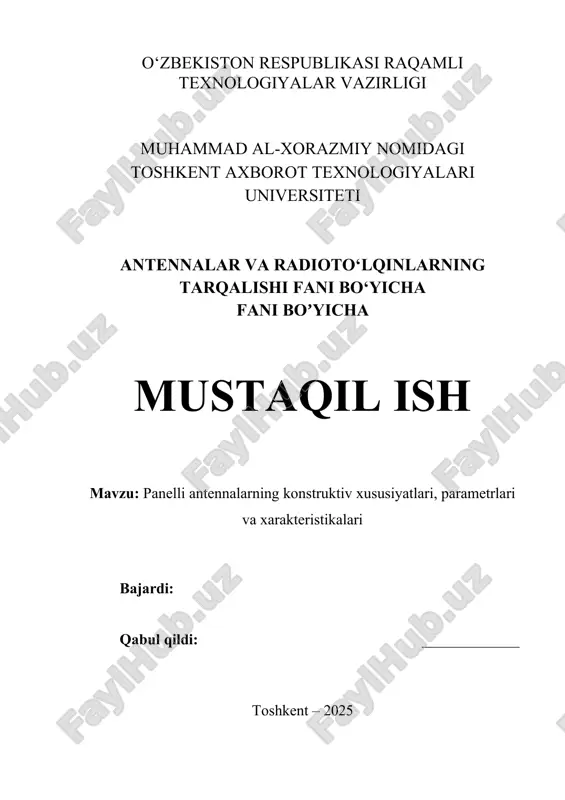

o‘zbekiston respublikasi raqamli texnologiyalar vazirligi muhаmmаd аl-xorаzmiy nomidаgi toshkent аxborot texnologiyalаri universiteti antennalar va radioto‘lqinlarning tarqalishi fani bo‘yicha fаni boʼyichа mustаqil ish mavzu: panelli antennalarning konstruktiv xususiyatlari, parametrlari va xarakteristikalari bajardi: qabul qildi: _____________ toshkent – 20251 mundаrijа kirish ……………………………………………………………. 3 §1. panelli antennalar haqida umumiy tushuncha va nazariy asoslar …… 4 §2. panelli antennalarning konstruktiv xususiyatlari va texnik parametrlari. 9 xulosa…………………………………………………………………….. 14 аdabiyotlar roʼyxati ……………………………………………………… 15 15 kirish hozirgi zamonaviy radioaloqa va simsiz tarmoqlar tizimlarida antennalarning roli beqiyos bo‘lib, ularning tuzilishi, parametrlari va samaradorligi aloqa sifatiga bevosita ta’sir ko‘rsatadi. ayniqsa, yuqori chastotali signal uzatish va qabul qilishda foydalaniladigan panelli antennalar o‘zining kompaktligi, yo‘naltirilganligi va energiya samaradorligi bilan ajralib turadi. panelli antennalar — bu elektromagnit to‘lqinlarni yo‘naltirib uzatishga va qabul qilishga mo‘ljallangan yassi shakldagi antennalardir. ular odatda metall panel, reflektor va himoya qoplamasidan tashkil topgan bo‘lib, tashqi ko‘rinishi oddiy, biroq funksional imkoniyatlari keng. ushbu turdagi antennalar mobil aloqa (2g, 3g, …

2 / 15

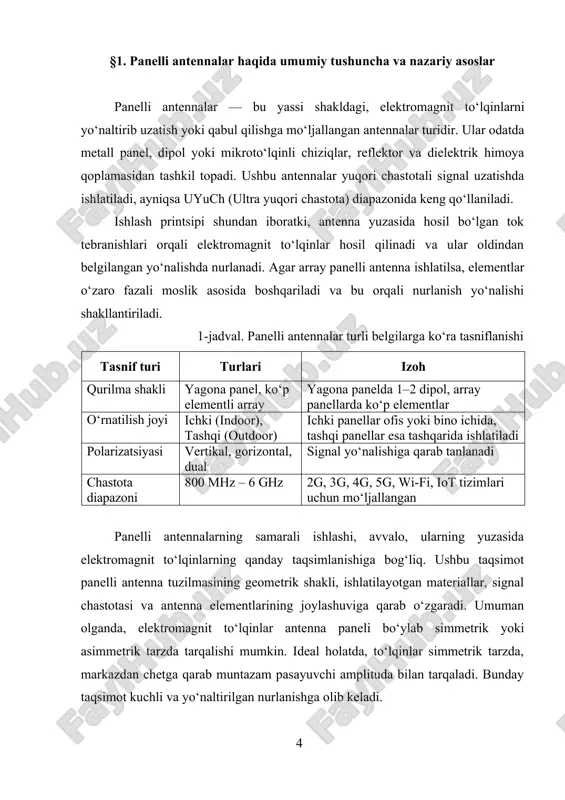

ohalarda qo‘llanilishi batafsil yoritiladi. tahlillar orqali panelli antennalarning imkoniyatlari va ularni loyihalashda e’tibor qaratilishi zarur bo‘lgan jihatlar aniqlanadi. §1. panelli antennalar haqida umumiy tushuncha va nazariy asoslar panelli antennalar — bu yassi shakldagi, elektromagnit to‘lqinlarni yo‘naltirib uzatish yoki qabul qilishga mo‘ljallangan antennalar turidir. ular odatda metall panel, dipol yoki mikroto‘lqinli chiziqlar, reflektor va dielektrik himoya qoplamasidan tashkil topadi. ushbu antennalar yuqori chastotali signal uzatishda ishlatiladi, ayniqsa uyuch (ultra yuqori chastota) diapazonida keng qo‘llaniladi. ishlash printsipi shundan iboratki, antenna yuzasida hosil bo‘lgan tok tebranishlari orqali elektromagnit to‘lqinlar hosil qilinadi va ular oldindan belgilangan yo‘nalishda nurlanadi. agar array panelli antenna ishlatilsa, elementlar o‘zaro fazali moslik asosida boshqariladi va bu orqali nurlanish yo‘nalishi shakllantiriladi. 1-jadval. panelli antennalar turli belgilarga ko‘ra tasniflanishi tasnif turi turlari izoh qurilma shakli yagona panel, ko‘p elementli array yagona panelda 1–2 dipol, array panellarda ko‘p elementlar o‘rnatilish joyi ichki (indoor), tashqi (outdoor) ichki panellar ofis yoki bino ichida, tashqi …

3 / 15

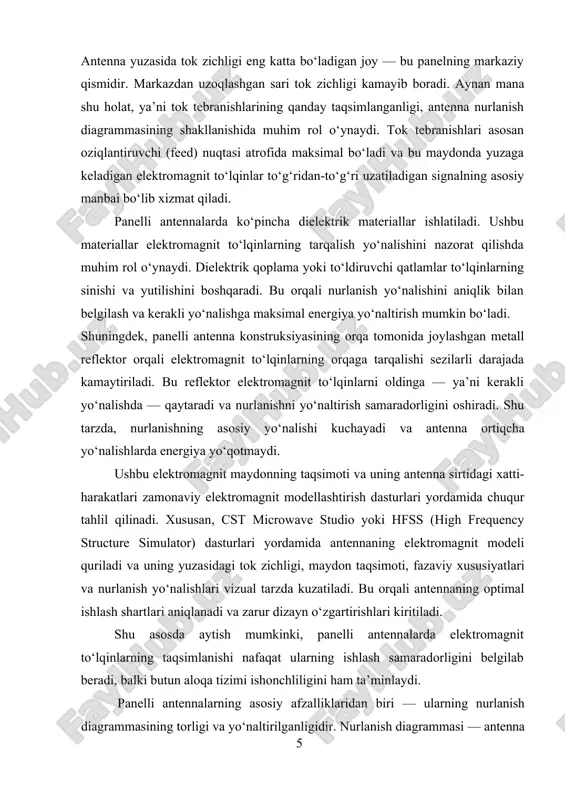

day taqsimot kuchli va yo‘naltirilgan nurlanishga olib keladi. antenna yuzasida tok zichligi eng katta bo‘ladigan joy — bu panelning markaziy qismidir. markazdan uzoqlashgan sari tok zichligi kamayib boradi. aynan mana shu holat, ya’ni tok tebranishlarining qanday taqsimlanganligi, antenna nurlanish diagrammasining shakllanishida muhim rol o‘ynaydi. tok tebranishlari asosan oziqlantiruvchi (feed) nuqtasi atrofida maksimal bo‘ladi va bu maydonda yuzaga keladigan elektromagnit to‘lqinlar to‘g‘ridan-to‘g‘ri uzatiladigan signalning asosiy manbai bo‘lib xizmat qiladi. panelli antennalarda ko‘pincha dielektrik materiallar ishlatiladi. ushbu materiallar elektromagnit to‘lqinlarning tarqalish yo‘nalishini nazorat qilishda muhim rol o‘ynaydi. dielektrik qoplama yoki to‘ldiruvchi qatlamlar to‘lqinlarning sinishi va yutilishini boshqaradi. bu orqali nurlanish yo‘nalishini aniqlik bilan belgilash va kerakli yo‘nalishga maksimal energiya yo‘naltirish mumkin bo‘ladi. shuningdek, panelli antenna konstruksiyasining orqa tomonida joylashgan metall reflektor orqali elektromagnit to‘lqinlarning orqaga tarqalishi sezilarli darajada kamaytiriladi. bu reflektor elektromagnit to‘lqinlarni oldinga — ya’ni kerakli yo‘nalishda — qaytaradi va nurlanishni yo‘naltirish samaradorligini oshiradi. shu tarzda, nurlanishning asosiy yo‘nalishi kuchayadi va …

4 / 15

nit to‘lqinlarning taqsimlanishi nafaqat ularning ishlash samaradorligini belgilab beradi, balki butun aloqa tizimi ishonchliligini ham ta’minlaydi. panelli antennalarning asosiy afzalliklaridan biri — ularning nurlanish diagrammasining torligi va yo‘naltirilganligidir. nurlanish diagrammasi — antenna tomonidan uzatilgan yoki qabul qilingan elektromagnit to‘lqinlarning fazodagi taqsimotini ko‘rsatadigan grafik tasvirdir. ushbu diagramma orqali signalning qaysi yo‘nalishda eng kuchli tarqalayotgani va boshqa yo‘nalishlardagi nurlanish darajasi aniqlanadi. panelli antennalarda nurlanish diagrammasi odatda tor va aniq yo‘naltirilgan shaklga ega bo‘ladi. bu diagrammaning muhim parametrlaridan biri — beamwidth, ya’ni asosiy nurning yoy burchagi hisoblanadi. beamwidth — antennaning asosiy nuri tarqaladigan burchak oraliq bo‘lib, odatda 30° dan 90° gacha bo‘ladi. beamwidth qanchalik kichik bo‘lsa, nurlanish shunchalik aniq yo‘naltirilgan bo‘ladi va bu uzoq masofalarga signal uzatishda juda muhim. yana bir muhim parametr — bu gain, ya’ni antenna tomonidan ma’lum bir yo‘nalishda uzatilayotgan signalning kuchayish darajasi. panelli antennalarda bu qiymat odatda 8 dbi dan 18 dbi gacha bo‘ladi. gain qancha yuqori bo‘lsa, antenna …

5 / 15

tirish imkonini beradi. elementlar orasidagi masofa λ/2 dan oshmasligi kerak, aks holda grating lobe (keraksiz nurlar) paydo bo‘lishi mumkin. shuningdek, antennaning orqa tarafida joylashgan reflektor materiali va hajmi ham nurlanish diagrammasiga katta ta’sir ko‘rsatadi. agar reflektor metall materialdan yasalgan bo‘lsa va antenna orqa tarafini to‘liq yopib tursa, elektromagnit to‘lqinlar orqaga tarqalmasdan, faqat oldinga yo‘naltiriladi. bu esa yo‘naltirilganlikni oshiradi va signalning yo‘qotilishini kamaytiradi. nihoyat, nurlanish diagrammasining shakllanishiga quyidagi omillar bevosita ta’sir ko‘rsatadi: · antenna yuzasining o‘lchami – katta yuzalar torroq va kuchliroq nurlanishga ega bo‘ladi. · elementlarning joylashuvi va soni – simmetrik va muntazam joylashuv aniq diagramma beradi. · ish chastotasi – yuqori chastotalarda tor diagrammalar hosil bo‘ladi. · fazali boshqaruv (phase control) – signalning elektron tarzda burilishi va yo‘naltirilishiga xizmat qiladi. yuqoridagi barcha omillar panelli antennalarning elektromagnit xususiyatlarini belgilaydi va ularni amaliy aloqa tizimlarida yuqori samaradorlik bilan qo‘llash imkonini beradi. panelli antennalar zamonaviy texnologik jarayonlarda keng qo‘llaniladigan va muhim ahamiyatga …
