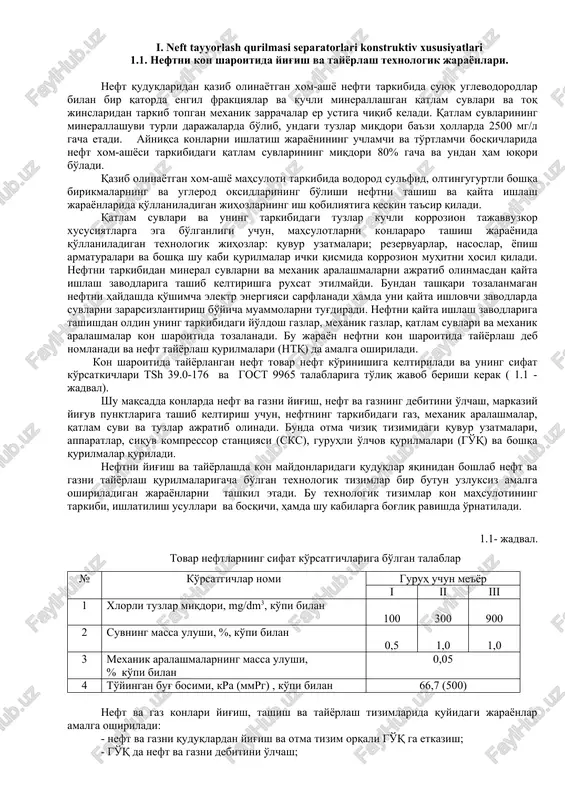

i. neft tayyorlash qurilmasi separatorlari konstruktiv xususiyatlari 1.1. neftni kon sharoitida yig'ish va tayyorlash texnologik jarayonlari. neft quduqlaridan qazib olinayotgan xom-ashyo nefti tarkibida suyuq uglevodorodlar bilan bir qatorda engil fraktsiyalar va kuchli minerallashgan qatlam suvlari va toq jinslaridan tarkib topgan mexanik zarrachalar er ustiga chiqib keladi. qatlam suvlarining minerallashuvi turli darajalarda bo'lib, undagi tuzlar miqdori ba'zi hollarda 2500 mg/l gacha etadi. ayniqsa konlarni ishlatish jarayonining uchlamchi va to'rtlamchi bosqichlarida neft xom-ashyosi tarkibidagi qatlam suvlarining miqdori 80% gacha va undan ham yuqori bo'ladi. qazib olinayotgan xom-ashyo mahsuloti tarkibida vodorod sulfid, oltingugurtli boshqa birikmalarning va uglerod oksidlarining bo'lishi neftni tashish va qayta ishlash jarayonlarida qo'llaniladigan jihozlarning ish qobiliyatiga keskin ta'sir qiladi. qatlam suvlari va uning tarkibidagi tuzlar kuchli korrozion tajavvuzkor xususiyatlarga ega bo'lganligi uchun, mahsulotlarni konlararo tashish jarayonida qo'llaniladigan texnologik jihozlar: quvur uzatmalari; rezervuarlar, nasoslar, yopish armaturalari va boshqa shu kabi qurilmalar ichki qismida korrozion muhitni hosil qiladi. neftni tarkibidan mineral suvlarni …

2 / 17

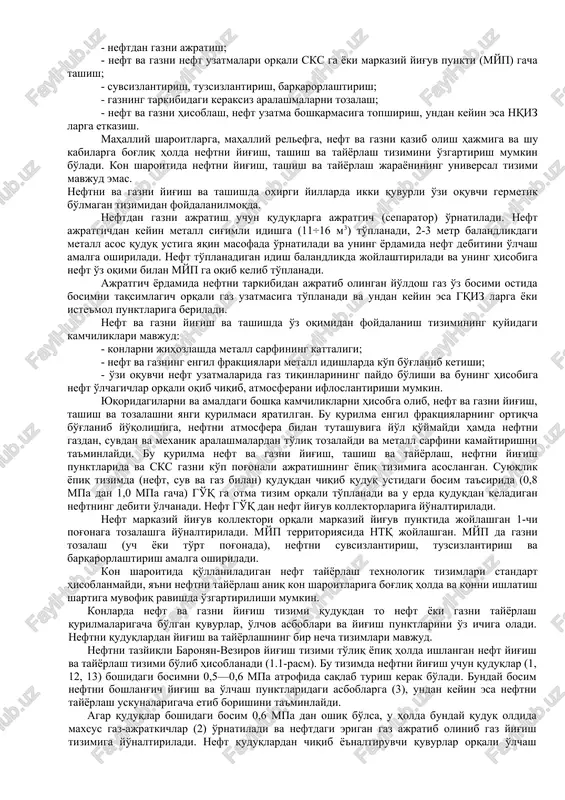

'liq javob berishi kerak ( 1.1 - jadval). shu maqsadda konlarda neft va gazni yig'ish, neft va gazning debitini o'lchash, markaziy yig'uv punktlariga tashib keltirish uchun, neftning tarkibidagi gaz, mexanik aralashmalar, qatlam suvi va tuzlar ajratib olinadi. bunda otma chiziq tizimidagi quvur uzatmalari, apparatlar, siquv kompressor stantsiyasi (sks), guruhli o'lchov qurilmalari (go'q) va boshqa qurilmalar quriladi. neftni yig'ish va tayyorlashda kon maydonlaridagi quduqlar yaqinidan boshlab neft va gazni tayyorlash qurilmalarigacha bo'lgan texnologik tizimlar bir butun uzluksiz amalga oshiriladigan jarayonlarni tashkil etadi. bu texnologik tizimlar kon mahsulotining tarkibi, ishlatilish usullari va bosqichi, hamda shu kabilarga bog'liq ravishda o'rnatiladi. 1.1- jadval. tovar neftlarning sifat ko'rsatgichlariga bo'lgan talablar № ko'rsatgichlar nomi guruh uchun me'yor i ii iii 1 xlorli tuzlar miqdori, mg/dm3, ko'pi bilan 100 300 900 2 suvning massa ulushi, %, ko'pi bilan 0,5 1,0 1,0 3 mexanik aralashmalarning massa ulushi, % ko'pi bilan 0,05 4 to'yingan bug' bosimi, kra (mmrg) , …

3 / 17

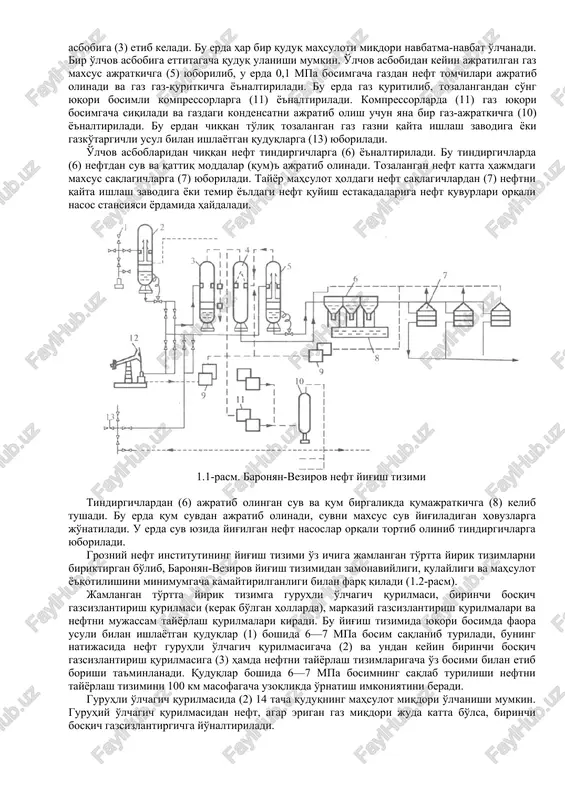

illarda ikki quvurli o'zi oquvchi germetik bo'lmagan tizimidan foydalanilmoqda. neftdan gazni ajratish uchun quduqlarga ajratgich (separator) o'rnatiladi. neft ajratgichdan keyin metall sig'imli idishga (11÷16 m3) to'planadi, 2-3 metr balandlikdagi metall asos quduq ustiga yaqin masofada o'rnatiladi va uning yordamida neft debitini o'lchash amalga oshiriladi. neft to'planadigan idish balandlikda joylashtiriladi va uning hisobiga neft o'z oqimi bilan myp ga oqib kelib to'planadi. ajratgich yordamida neftni tarkibidan ajratib olingan yo'ldosh gaz o'z bosimi ostida bosimni taqsimlagich orqali gaz uzatmasiga to'planadi va undan keyin esa gqiz larga yoki iste'mol punktlariga beriladi. neft va gazni yig'ish va tashishda o'z oqimidan foydalanish tizimining quyidagi kamchiliklari mavjud: - konlarni jihozlashda metall sarfining kattaligi; - neft va gazning engil fraktsiyalari metall idishlarda ko'p bo'g'lanib ketishi; - o'zi oquvchi neft uzatmalarida gaz tiqinlarining paydo bo'lishi va buning hisobiga neft o'lchagichlar orqali oqib chiqib, atmosferani ifloslantirishi mumkin. yuqoridagilarni va amaldagi boshqa kamchiliklarni hisobga olib, neft va gazni yig'ish, tashish …

4 / 17

myp territoriyasida ntq joylashgan. myp da gazni tozalash (uch yoki to'rt pog'onada), neftni suvsizlantirish, tuzsizlantirish va barqarorlashtirish amalga oshiriladi. kon sharoitida qo'llaniladigan neft tayyorlash texnologik tizimlari standart hisoblanmaydi, ya'ni neftni tayyorlash aniq kon sharoitlariga bog'liq holda va konni ishlatish shartiga muvofiq ravishda o'zgartirilishi mumkin. konlarda neft va gazni yig'ish tizimi quduqdan to neft yoki gazni tayyorlash qurilmalarigacha bo'lgan quvurlar, o'lchov asboblari va yig'ish punktlarini o'z ichiga oladi. neftni quduqlardan yig'ish va tayyorlashning bir necha tizimlari mavjud. neftni tazyiqli baronyan-vezirov yig'ish tizimi to'liq yopiq holda ishlangan neft yig'ish va tayyorlash tizimi bo'lib hisoblanadi (1.1-rasm). bu tizimda neftni yig'ish uchun quduqlar (1, 12, 13) boshidagi bosimni 0,5—0,6 mpa atrofida saqlab turish kerak bo'ladi. bunday bosim neftni boshlang'ich yig'ish va o'lchash punktlaridagi asboblarga (3), undan keyin esa neftni tayyorlash uskunalarigacha etib borishini ta'minlaydi. agar quduqlar boshidagi bosim 0,6 mpa dan oshiq bo'lsa, u holda bunday quduq oldida maxsus gaz-ajratkichlar (2) o'rnatiladi va neftdagi …

5 / 17

larga (13) yuboriladi. o'lchov asboblaridan chiqqan neft tindirgichlarga (6) yo'naltiriladi. bu tindirgichlarda (6) neftdan suv va qattiq moddalar (qum)' ajratib olinadi. tozalangan neft katta hajmdagi maxsus saqlagichlarga (7) yuboriladi. tayyor mahsulot holdagi neft saqlagichlardan (7) neftni qayta ishlash zavodiga yoki temir yo'ldagi neft quyish estakadalariga neft quvurlari orqali nasos stansiyasi yordamida haydaladi. 1.1-rasm. baronyan-vezirov neft yig'ish tizimi tindirgichlardan (6) ajratib olingan suv va qum birgalikda qumajratkichga (8) kelib tushadi. bu erda qum suvdan ajratib olinadi, suvni maxsus suv yig'iladigan hovuzlarga jo'natiladi. u erda suv yuzida yig'ilgan neft nasoslar orqali tortib olinib tindirgichlarga yuboriladi. grozniy neft institutining yig'ish tizimi o'z ichiga jamlangan to'rtta yirik tizimlarni biriktirgan bo'lib, baronyan-vezirov yig'ish tizimidan zamonaviyligi, qulayligi va mahsulot yo'qotilishini minimumgacha kamaytirilganligi bilan farq qiladi (1.2-rasm). jamlangan to'rtta yirik tizimga guruhli o'lchagich qurilmasi, birinchi bosqich gazsizlantirish qurilmasi (kerak bo'lgan hollarda), markaziy gazsizlantirish qurilmalari va neftni mujassam tayyorlash qurilmalari kiradi. bu yig'ish tizimida yuqori bosimda faora usuli …
