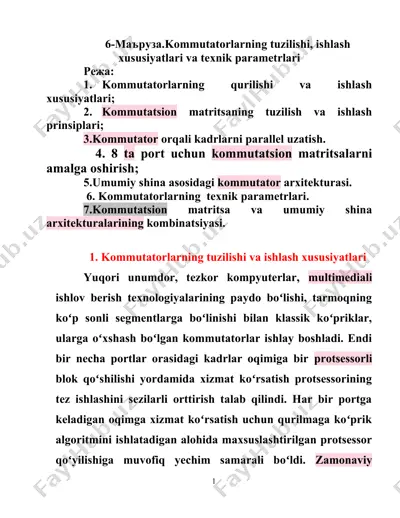

6-маъруза.kommutatorlarning tuzilishi, ishlash xususiyatlari va texnik parametrlari режа: 1. kommutatorlarning qurilishi va ishlash xususiyatlari; 2. kommutatsion matritsaning tuzilish va ishlash prinsiplari; 3.kommutator orqali kadrlarni parallel uzatish. 4. 8 ta port uchun kommutatsion matritsalarni amalga oshirish; 5.umumiy shina asosidagi kommutator arxitekturasi. 6. kommutatorlarning texnik parametrlari. 7.kommutatsion matritsa va umumiy shina arxitekturalarining kombinatsiyasi. 1. kommutatorlarning tuzilishi va ishlash xususiyatlari yuqori unumdor, tezkor kompyuterlar, multimediali ishlov berish texnologiyalarining paydo boʻlishi, tarmoqning koʻp sonli segmentlarga boʻlinishi bilan klassik koʻpriklar, ularga oʻxshash boʻlgan kommutatorlar ishlay boshladi. endi bir necha portlar orasidagi kadrlar oqimiga bir protsessorli blok qoʻshilishi yordamida xizmat koʻrsatish protsessorining tez ishlashini sezilarli orttirish talab qilindi. har bir portga keladigan oqimga xizmat koʻrsatish uchun qurilmaga koʻprik algoritmini ishlatadigan alohida maxsuslashtirilgan protsessor qoʻyilishiga muvofiq yechim samarali boʻldi. zamonaviy kommutator bu oʻzining barcha portlar juftliklari orasida birdaniga parallel ravishda kadrlarni harakatlantirishga qodir boʻlgan multiprotsessorli koʻprikdir. kommutatorning protsessorlari, protsessorlarni xotira bloklari bilan bogʻlaydigan multiprotsessorli kompyuterlar matritsalariga oʻxshash …

2 / 26

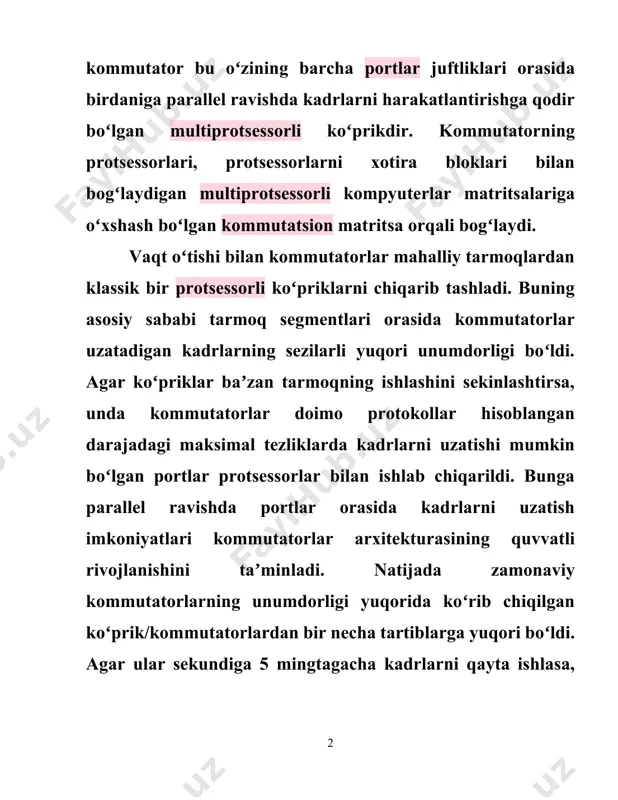

imkoniyatlari kommutatorlar arxitekturasining quvvatli rivojlanishini taʼminladi. natijada zamonaviy kommutatorlarning unumdorligi yuqorida koʻrib chiqilgan koʻprik/kommutatorlardan bir necha tartiblarga yuqori boʻldi. agar ular sekundiga 5 mingtagacha kadrlarni qayta ishlasa, unda zamonaviy kommutatorlar sekundiga bir necha millionlargacha kadrlarni uzatishi mumkin. ethernet segmentlarini kommutatsiyalash texnologiyasi ishchi stansiyalar segmentlari bilan yuqori unumdor serverlar aloqalarining oʻtkazish xususiyatlarini oshirishga boʻlgan talablarning oʻsishiga javoban 1990-yilda ishlab chiqildi. bunday turdagi kommutatorda boʻsh boʻlganda, kadrni qabul qilish momentida chiqish portining holatida kadrning birinchi konsentrator ishlab chiqaruvchilar bu funksiyani oʻzlarining xususiy yechimlari orqali qoʻllab-quvvatlashgan. masalan, ethernet konsentratorlari sirtmoqsiz iyerarxik aloqalarni hosil qilishi mumkin, shuning uchun ham zaxiradagi sohalar har doim tarmoqning ish mantigʻini buzmasligi uchun uzilgan portlarni bogʻlashi kerak. odatda, konsentratorlami konfiguratsiyalashda maʼmurlar qaysi port asosiy va qaysilari zaxira ekanligini aniqlashi kerak. agar biror sababga koʻra port uzilsa (avtosegmentlash mexanizmi ishga tushadi), konsentrator uning zaxiradagi portini aktiv holatga oʻtkazadi. ruxsatsiz kirishdan himoyalash. ajratiluvchi muhit ruxsatsiz tarmoqni eshitish va kuzatilayotgan maʼlumotga ega …

3 / 26

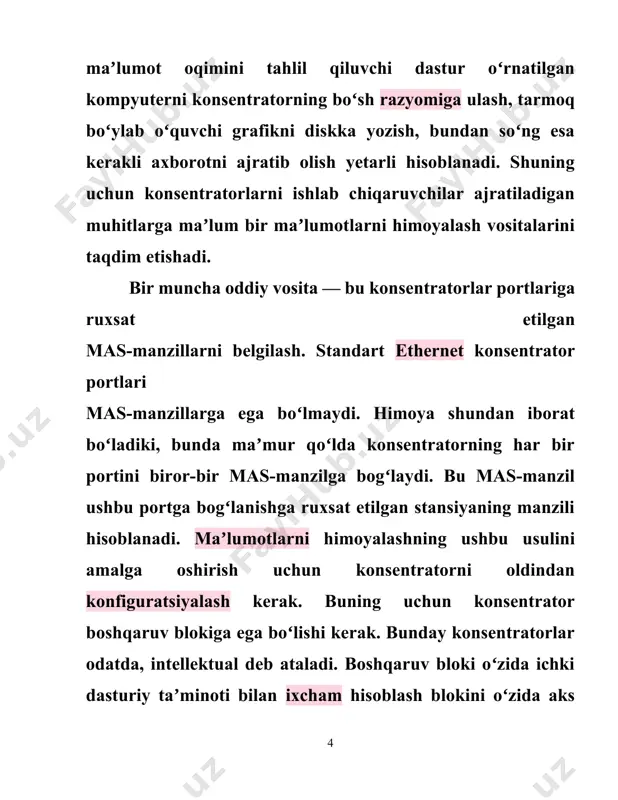

ga ega boʻlmaydi. himoya shundan iborat boʻladiki, bunda maʼmur qoʻlda konsentratorning har bir portini biror-bir mas-manzilga bogʻlaydi. bu mas-manzil ushbu portga bogʻlanishga ruxsat etilgan stansiyaning manzili hisoblanadi. maʼlumotlarni himoyalashning ushbu usulini amalga oshirish uchun konsentratorni oldindan konfiguratsiyalash kerak. buning uchun konsentrator boshqaruv blokiga ega boʻlishi kerak. bunday konsentratorlar odatda, intellektual deb ataladi. boshqaruv bloki oʻzida ichki dasturiy taʼminoti bilan ixcham hisoblash blokini oʻzida aks ettiradi. maʼmur bilan boshqaruv blokining oʻzaro aloqasi uchun konsentrator konsol portiga (koʻproq rs-232-485) ega boʻlib, unga terminal yoki terminalni emulyatsiyalash dasturi bilan shaxsiy kompyuter ulanadi. terminalni (paydo boʻlishi orasidagi kechikish (задержка) 40 mks ni tashkil etdi, bu (koʻprik orqali kadrni uzatishdagi kechikishdan ancha kichik boʻladi. igbase-t texnologiyasining har bir 8 ta portiga ethernet paketlarining alohida porti (pp) orqali xizmat koʻrsatiladi. bundan tashqari, kommutator pp ning barcha protsessorlarining ishlashini boshqaradigan, xususan kommutatorning umumiy manzili jadvalini olib boradigan tizimli modulga ega. portlar orasida kadrlarni uzatish uchun kommutatsion matritsadan …

4 / 26

topmasa, tizimli modulga murojaat qiladi. tizimli modul pp ning barcha protsessorlarning soʻrovlariga xizmat qilish bilan parallel ravishda koʻp dasturiy ish tartibida ishlaydi. u umumiy manzilli jadvalni koʻrib chiqishni amalga oshiradi va protsessorni topilgan satrga qaytaradi. protsessor keyingi ishlatish uchun kerakli manzilni oʻzining keshiga buferga joylashtiradi. 2.agar joʻnatish manzili umumiy manzil manzilli jadvalda topilgan boʻlsa va kadrni filtrlash kerak boʻlsa, protsessor buferlab baytlarni yozishni toʻxtatadi, buferni tozalaydi va yangi kadrning kelishini kutadi. 3.agar manzil topilgan va kadrni boshqa portga uzatish kerak boʻlsa, protsessor buferga kadrlarni qabul qilishni davom ettirib kommutatsion matritsaga murojaat qiladi. protsessor yuborish manziliga u orqali marshrut boradigan port bilan uning portini bogʻlaydigan yoʻlni oʻrnatishga urinadi. 4.kommutatsion matritsa buni bu momentga kelib joʻnatish manzili, porti boʻsh boʻlganda, yaʼni bu kommutatorning boshqa porti bilan bogʻlanmagan boʻlganda amalga oshirishi mumkin. 5.agar port band boʻlsa, u holda, barcha kanallar kommutatsiyalanadigan qurilmalardagi kabi matritsa bogʻlanishga ruxsat etmaydi. kommutatordan foydalanilganda tarmoqning unumdorligini oshirishning bosh …

5 / 26

gi 4x10 = 40 mbit/s ni, n portlar uchun umumlashtirilganda esa (n/2)xl0 mbit/s ni tashkil etadi. bunday holatda kommutator uning portlariga ulangan har bir stansiyaga va segmentga protokolning ajratilgan oʻtkazish xususiyatini taqdim etadi, deyiladi. tabiiyki, tarmoqda hamma vaqt yuqorida bayon etilgan holat boʻlavermaydi. agar ikki stansiyadan, masalan, 3 va 4-portlarga ulangan stansiyalardan bir vaqtda 8-portga ulangan oʻsha bir serverga yozish kerak.joylashtiradi, bundan keyin protsessor chiqish portining boʻshashini va kommutatsion matritsada kerakli yoʻlning hosil boʻlishini kutadi. 1.kerakli yoʻl oʻmatilganidan keyin, unga chiqish porti qabul qiladigan kadrning buferga joylashtirilgan baytlari yoʻnaltiriladi. chiqish porti protsessori unga csma/cd algoritmi boʻyicha ulangan ethernet segmentiga ruxsatni olishi bilan kadrning baytlari tarmoqqa uzatila boshlanadi. kirish port protsessori doimo oʻz buferida qabul qilinadigan kadrning bir necha baytlarini saqlaydi, bu unga mustaqil va asinxron ravishda kadr baytlarini qabul qilish va uzatish imkoniyatini beradi. 2.kommutatsion matritsaning tuzilish va ishlash prinsipi kommutatsion matritsa orqali portlarning oʻzaro taʼsiriga misollardan biri 3.1-rasmda keltirilgan. …
