bipolyar trazistorning asosiy parametrlari

PPTX 21 sahifa 902,0 KB Bepul yuklash

21 sahifa

FaylHub.uz

Telegram orqali yuklab olish

Hajm 902,0 KB

Fayl turi PPTX

Sahifalar 21

Yangilangan Dek 2025

Sahifa ko'rinishi (5 sahifa)

Pastga aylantiring 👇

1 / 21

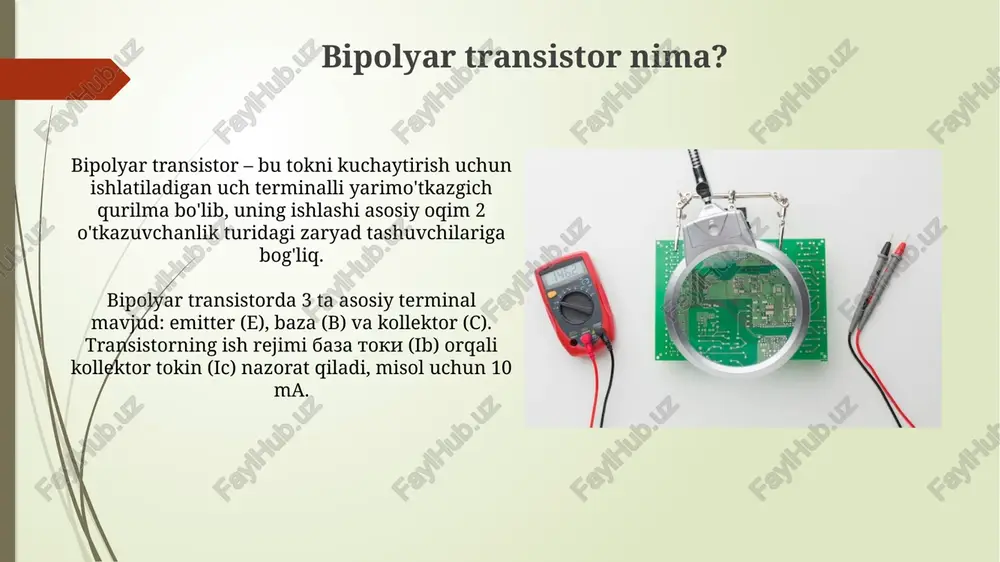

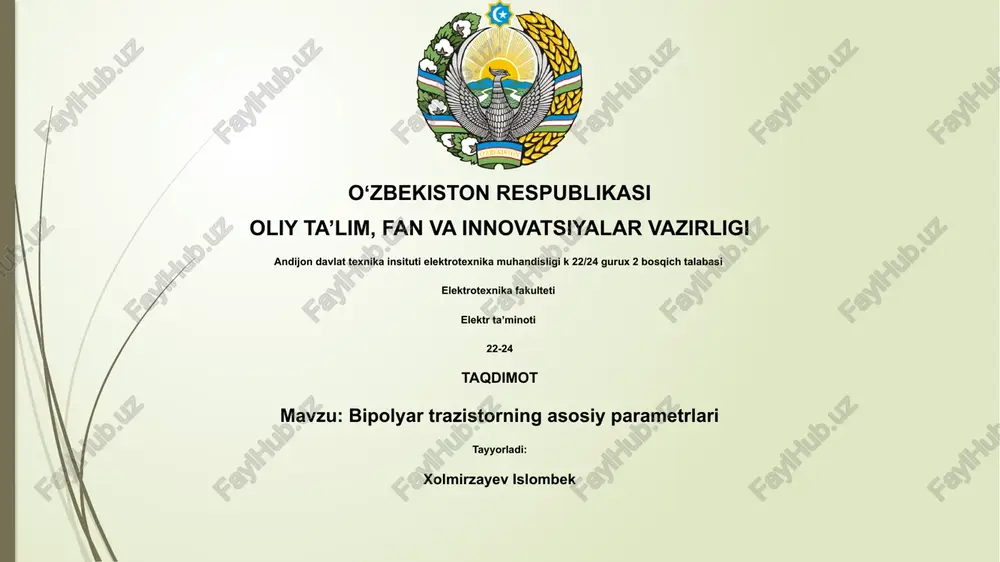

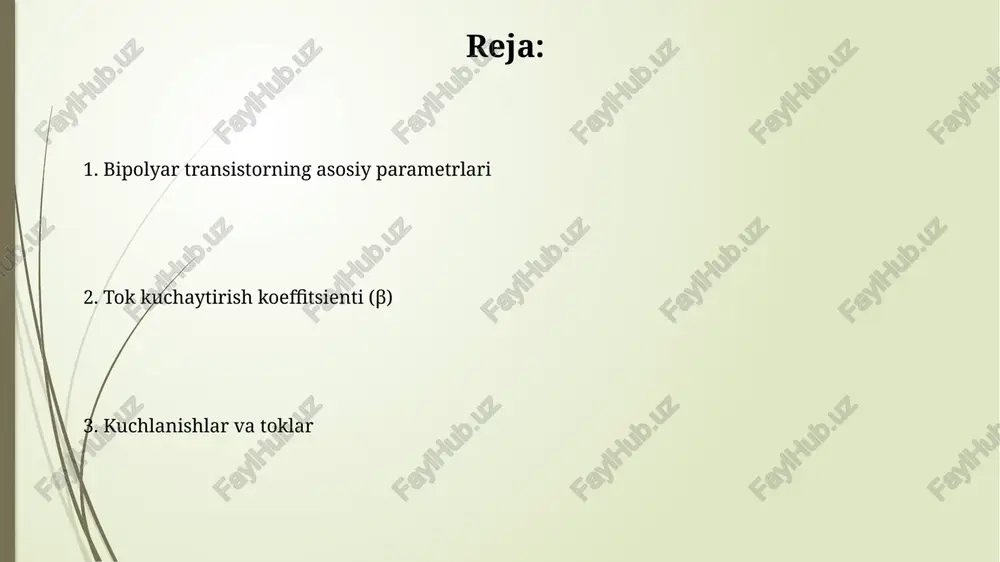

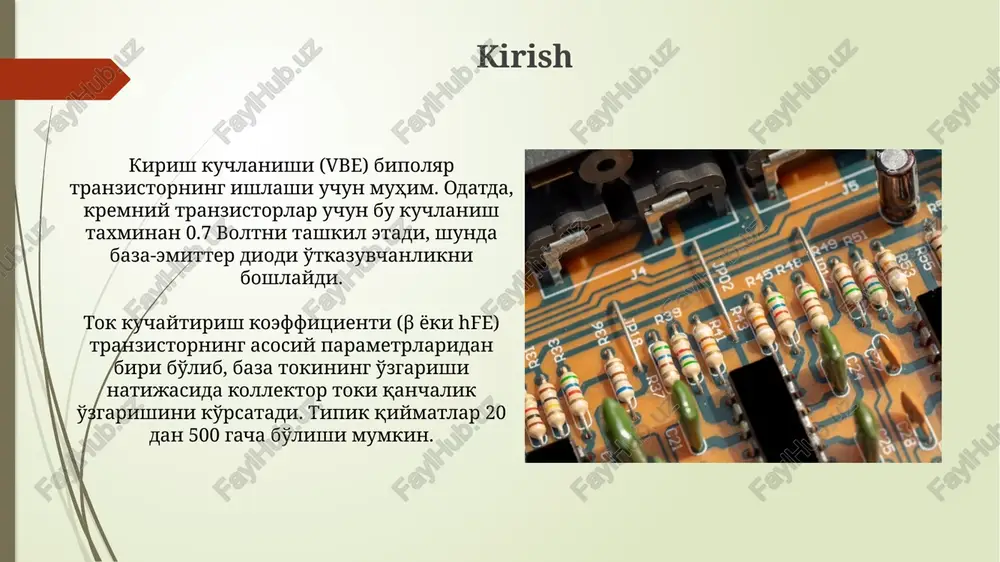

powerpoint presentation oʻzbekiston respublikasi oliy ta’lim, fan va innovatsiyalar vazirligi andijon davlat texnika insituti elektrotexnika muhandisligi k 22/24 gurux 2 bosqich talabasi elektrotexnika fakulteti elektr taʼminoti 22-24 taqdimot mavzu: bipolyar trazistorning asosiy parametrlari tayyorladi: xolmirzayev islombek 1. bipolyar transistorning asosiy parametrlari 2. tok kuchaytirish koeffitsienti (β) 3. kuchlanishlar va toklar reja: kirish kirish kuchlanishi (vbe) bipolyar tranzistorning ishlashi uchun muhim. odatda, kremniy tranzistorlar uchun bu kuchlanish taxminan 0.7 voltni tashkil etadi, shunda baza-emitter diodi o'tkazuvchanlikni boshlaydi. tok kuchaytirish koeffitsienti (β yoki hfe) tranzistorning asosiy parametrlaridan biri bo'lib, baza tokining o'zgarishi natijasida kollektor toki qanchalik o'zgarishini ko'rsatadi. tipik qiymatlar 20 dan 500 gacha bo'lishi mumkin. bipolyar transistor nima? bipolyar transistor – bu tokni kuchaytirish uchun ishlatiladigan uch terminalli yarimo'tkazgich qurilma bo'lib, uning ishlashi asosiy oqim 2 o'tkazuvchanlik turidagi zaryad tashuvchilariga bog'liq. bipolyar transistorda 3 ta asosiy terminal mavjud: emitter (e), baza (b) va kollektor (c). transistorning ish rejimi baza toki (ib) …

2 / 21

ng dc ish rejimida uning tokni kuchaytirish qobiliyatini aniqlaydi, lekin yuqori chastotalarda uning qiymati pasayishi mumkin. bazadan emitrga kuchlanish (vbe) bazadan emitterga kuchlanish (vbe) silikon tranzistorlar uchun odatda 0.6v dan 0.7v gacha bo'lib, tranzistorni "on" holatiga o'tkazish uchun zarur minimal kuchlanishdir. vbe kuchlanishi haroratga teskari proportsionaldir; harorat oshishi bilan vbe kamayadi, bu tranzistor ish faoliyatiga ta'sir qilishi mumkin, ayniqsa yuqori haroratlarda. kollektordan emitrga kuchlanish (vce) kollektor-emitter kuchlanishi (vce) tranzistorning kollektori va emitteri o'rtasidagi potensial farqni anglatadi va odatda bir necha voltdan (masalan, 0.2v) o'nlab voltgacha (masalan, 30v) bo'lishi mumkin. vce qiymati tranzistorning ish rejimini aniqlaydi; agar vce juda past bo'lsa (masalan, 0.1v), tranzistor to'yinganlik rejimida ishlaydi, agar yuqori bo'lsa (masalan, 15v), aktiv rejimda bo'ladi. kollektor toki (ic) kollektor toki (ic) - bu kollektordan emitentga oqadigan tok bo'lib, odatda milliamper (ma) yoki mikroamper (µa) larda o'lchanadi va tranzistorning ishlash rejimiga bog'liq. ic ning qiymati beta (β yoki hfe) deb nomlanuvchi tokni …

3 / 21

icmax) transistorning buzilishiga olib kelishi mumkin bo'lgan eng yuqori oqim qiymatini ifodalaydi, bu ko'rsatkich ishlab chiqaruvchi tomonidan ta'minlanadi va oshib ketmasligi kerak. e'tiboringiz uchun rahmat image1.png image2.jpg image3.jpg image4.jpg image5.jpg image6.jpg image7.jpg image8.jpg image9.jpg image10.jpg

4 / 21

bipolyar trazistorning asosiy parametrlari - Page 4

5 / 21

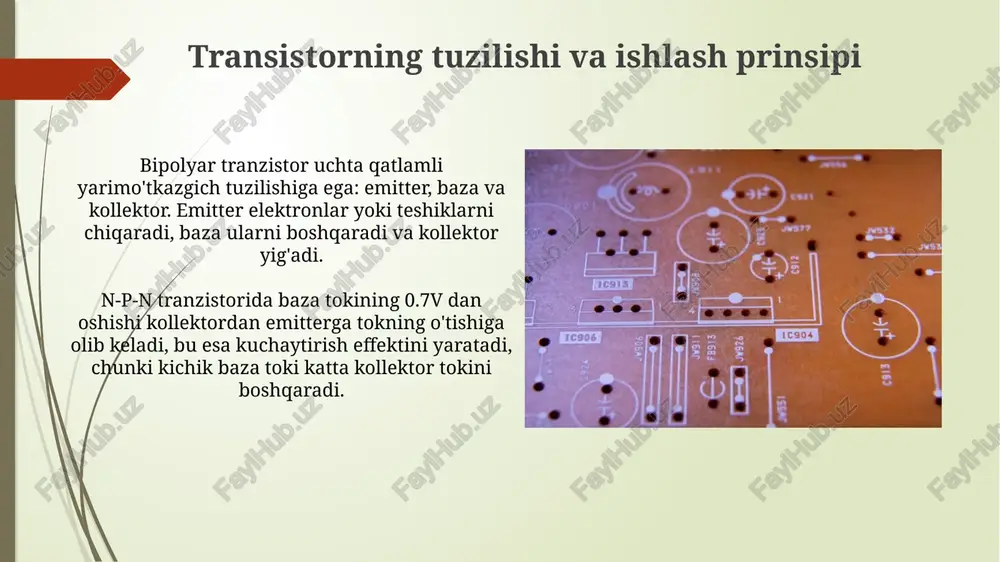

bipolyar trazistorning asosiy parametrlari - Page 5
