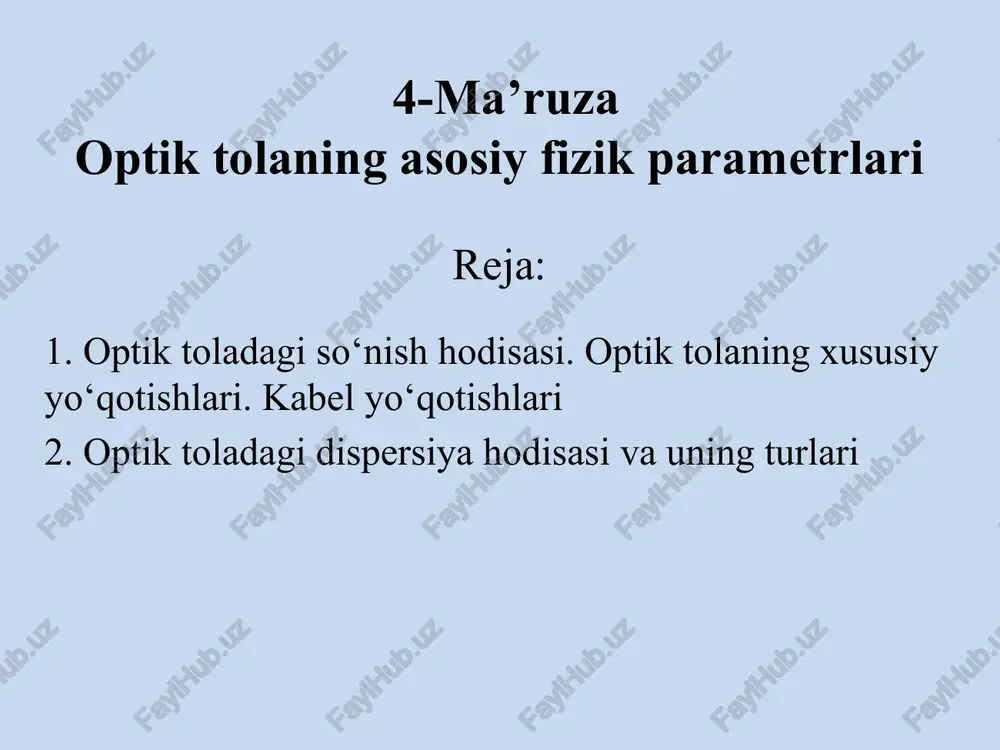

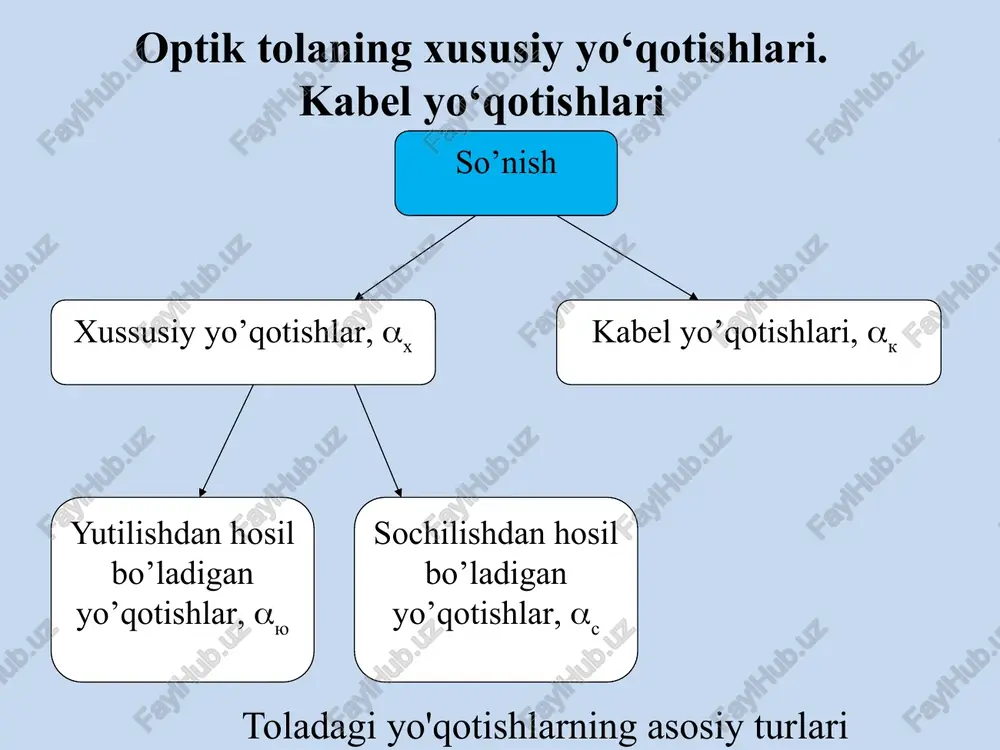

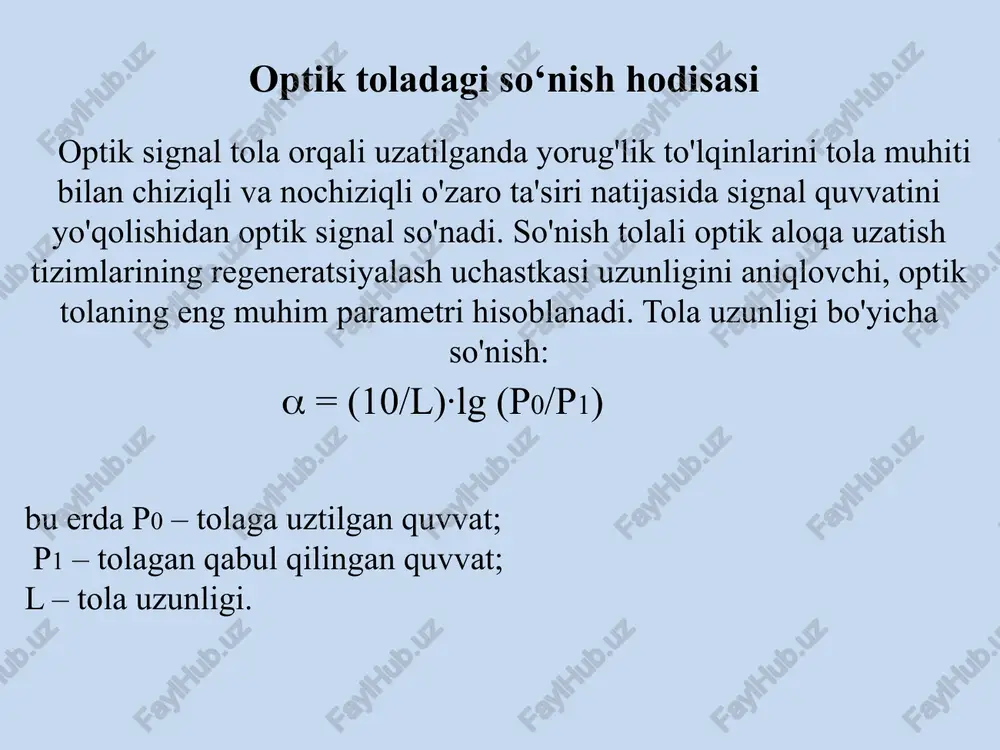

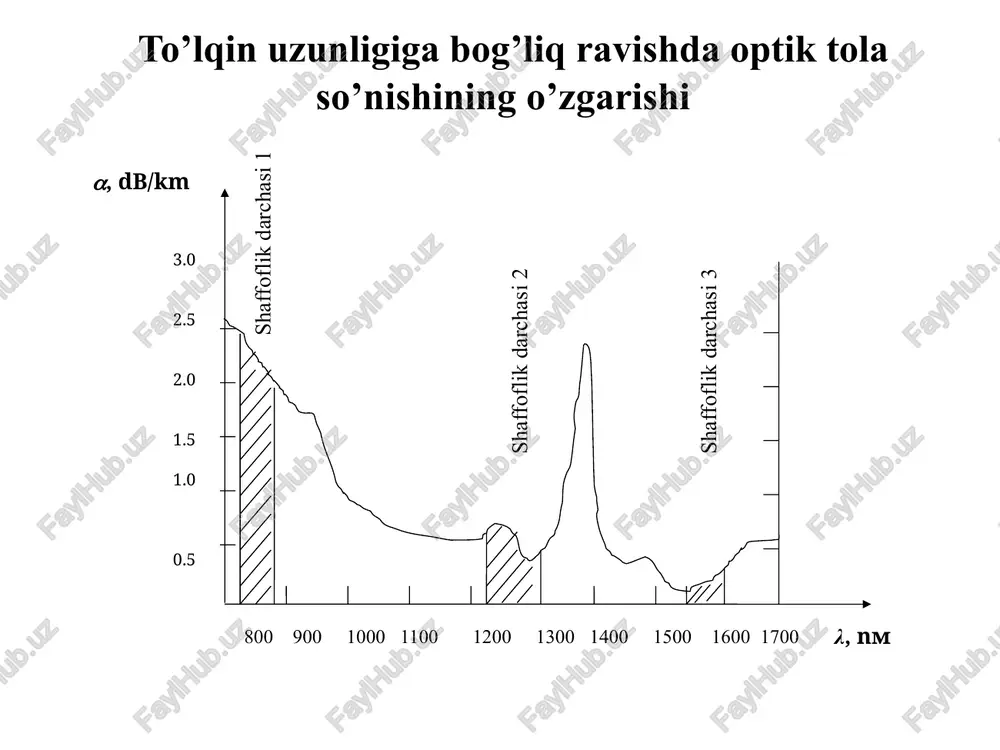

3-ma’ruza 4-ma’ruza optik tolaning asosiy fizik parametrlari reja: 1. optik toladagi so‘nish hodisasi. optik tolaning xususiy yo‘qotishlari. kabel yo‘qotishlari 2. optik toladagi dispersiya hodisasi va uning turlari optik toladagi so‘nish hodisasi optik signal tola orqali uzatilganda yorug'lik to'lqinlarini tola muhiti bilan chiziqli va nochiziqli o'zaro ta'siri natijasida signal quvvatini yo'qolishidan optik signal so'nadi. so'nish tolali optik aloqa uzatish tizimlarining regeneratsiyalash uchastkasi uzunligini aniqlovchi, optik tolaning eng muhim parametri hisoblanadi. tola uzunligi bo'yicha so'nish: bu erda p0 – tolaga uztilgan quvvat; p1 – tolagan qabul qilingan quvvat; l – tola uzunligi.  = (10/l)·lg (p0/p1) to’lqin uzunligiga bog’liq ravishda ortik tola so’nishining o’zgarishi 800 900 1000 1100 1200 1300 1400 1500 1600 1700 , db/km λ, nm 3.0 2.5 2.0 1.5 1.0 0.5 shaffoflik darchasi 1 shaffoflik darchasi 2 shaffoflik darchasi 3 optik tolaning xususiy yo‘qotishlari. kabel yo‘qotishlari so’nish kabel yo’qotishlari, k xussusiy yo’qotishlar, x yutilishdan hosil bo’ladigan yo’qotishlar, yu sochilishdan …

2 / 13

mpulslarning kengayishi dispersiya o'tkazish qobiliyatini kamaytirib, optik tizimlarni ish tezligini, aloqa masofasini chegaralaydi. dispersiya– impulslarni kengayishi, l uzunlikli kabelni chiqish va kirishidagi impulslar davomiyligini kvadratik farqi sifatida quyidagi formuladan aniqlanadi: odatda dispersiya bir kilometr hisobida me'yorlashtiriladi va ps/km da o'lchanadi. dispersiyani quyidagi turlari mavjud. dispersiya turlari dispersiya modalararo dispersiya xromatik dispersiya qutblangan moda dispersiyasi material dispersiyasi to’lqin uzatish bilan bog’liq dispersiya modalararo disrersiya tarqalish yo’nalishi qobiq o’zak yorug’lik manbai eng quyi tartibli moda eng yuqori tartibli moda boshlang’ich impuls 0 1 1 moda dispersiyasi hisobiga boshlang’ich impuls kengaygan, boshlang’ich 0 impuls kengayish hisobiga 1 singari qabul qilinadi. xromatik disrersiya dx= dm+ dt. xromatik dispersiyani to'lqin uzunligiga bog'liqligi: 1 – toza kvarts shishasini xromatik dispersiya xarakteristikasi; 2 – siljigan dispersiyali tolani xromatik dispersiya xarakteristikasi d, ps/nm*km , nm -40 -32 -24 -8 0 8 16 24 32 40 -16 1100 1200 1400 1500 1600 1300 1 2 qutblangan moda disrersiyasi tez …

3 / 13

ph (a) ba mhkpooykithmltapa (b). 2 2 ) ( kir chiq t t l - = t /docprops/thumbnail.jpeg 3-ma’ruza optik tola va kabe reja 1. opi oa boy yoru ik unin arash nizariyasi va gonunivatlan 2 optik tola rl ulaing asia va standaar 5 optik ola signaling ouishi ‘optik ols dispersiya ar

4 / 13

optik to'lating asosiy fizik parametrlari - Page 4

5 / 13

optik to'lating asosiy fizik parametrlari - Page 5
