1 / 17

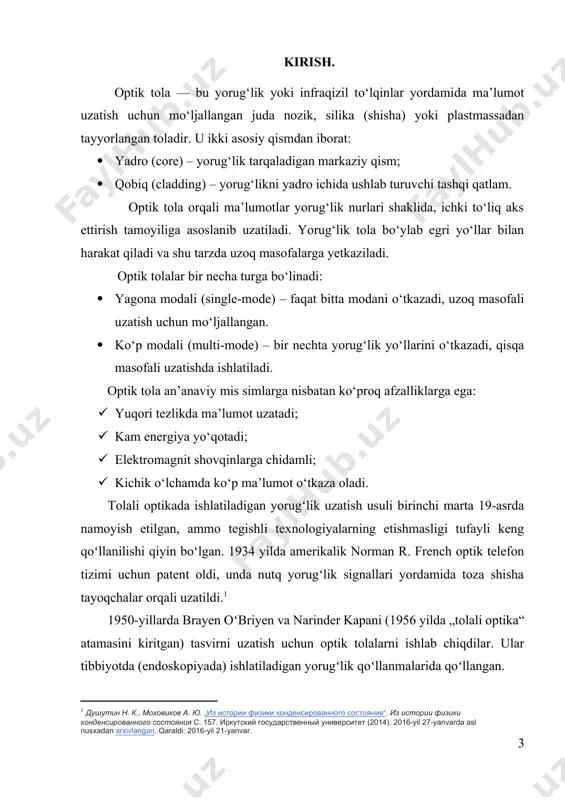

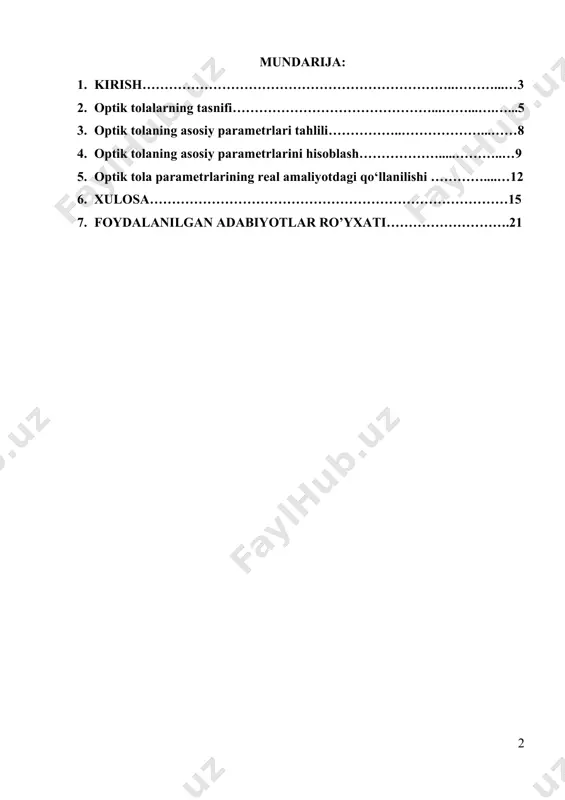

mavzu: optik tolaning asosiy parametrlari tahlili va parametrlarni hisoblashga misol keltirish. bajardi: tekshirdi: toshkent 2025 mundarija: 1. kirish……………………………………………………………..………...…3 2. optik tolalarning tasnifi………………………………………...……...….…...5 3. optik tolaning asosiy parametrlari tahlili……………..………………...……8 4. optik tolaning asosiy parametrlarini hisoblash……………….....………..…9 5. optik tola parametrlarining real amaliyotdagi qo‘llanilishi …………....…12 6. xulosa………………………………………………………………………15 7. foydalanilgan adabiyotlar ro’yxati……………………….21 kirish. optik tola — bu yorug‘lik yoki infraqizil to‘lqinlar yordamida ma’lumot uzatish uchun mo‘ljallangan juda nozik, silika (shisha) yoki plastmassadan tayyorlangan toladir. u ikki asosiy qismdan iborat: · yadro (core) – yorug‘lik tarqaladigan markaziy qism; · qobiq (cladding) – yorug‘likni yadro ichida ushlab turuvchi tashqi qatlam. optik tola orqali ma’lumotlar yorug‘lik nurlari shaklida, ichki to‘liq aks ettirish tamoyiliga asoslanib uzatiladi. yorug‘lik tola bo‘ylab egri yo‘llar bilan harakat qiladi va shu tarzda uzoq masofalarga yetkaziladi. optik tolalar bir necha turga bo‘linadi: · yagona modali (single-mode) – faqat bitta modani o‘tkazadi, uzoq masofali uzatish uchun mo‘ljallangan. · ko‘p modali (multi-mode) – bir nechta yorug‘lik …

2 / 17

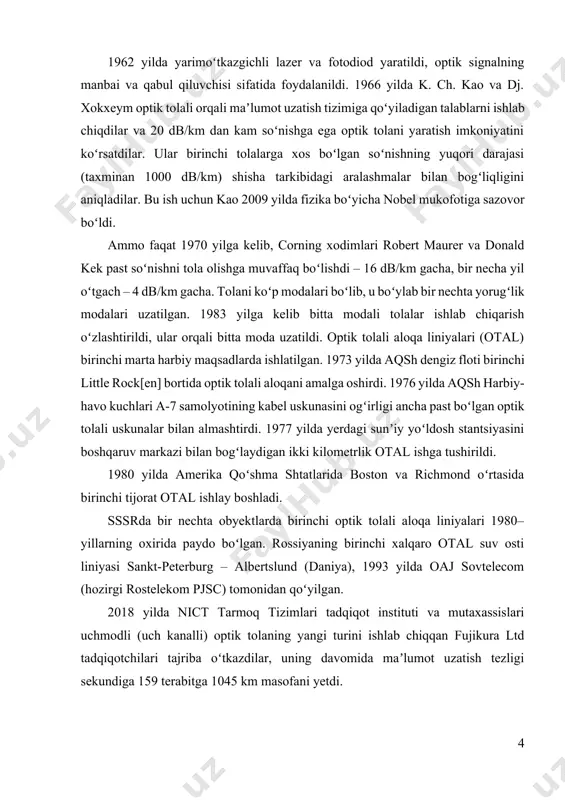

ого состояния“. из истории физики конденсированного состояния с. 157. иркутский государственный университет (2014). 2016-yil 27-yanvarda asl nusxadan arxivlangan. qaraldi: 2016-yil 21-yanvar.] 1950-yillarda brayen oʻbriyen va narinder kapani (1956 yilda „tolali optika“ atamasini kiritgan) tasvirni uzatish uchun optik tolalarni ishlab chiqdilar. ular tibbiyotda (endoskopiyada) ishlatiladigan yorugʻlik qoʻllanmalarida qoʻllangan. 1962 yilda yarimoʻtkazgichli lazer va fotodiod yaratildi, optik signalning manbai va qabul qiluvchisi sifatida foydalanildi. 1966 yilda k. ch. kao va dj. xokxeym optik tolali orqali maʼlumot uzatish tizimiga qoʻyiladigan talablarni ishlab chiqdilar va 20 db/km dan kam soʻnishga ega optik tolani yaratish imkoniyatini koʻrsatdilar. ular birinchi tolalarga xos boʻlgan soʻnishning yuqori darajasi (taxminan 1000 db/km) shisha tarkibidagi aralashmalar bilan bogʻliqligini aniqladilar. bu ish uchun kao 2009 yilda fizika boʻyicha nobel mukofotiga sazovor boʻldi. ammo faqat 1970 yilga kelib, corning xodimlari robert maurer va donald kek past soʻnishni tola olishga muvaffaq boʻlishdi – 16 db/km gacha, bir necha yil oʻtgach – 4 db/km …

3 / 17

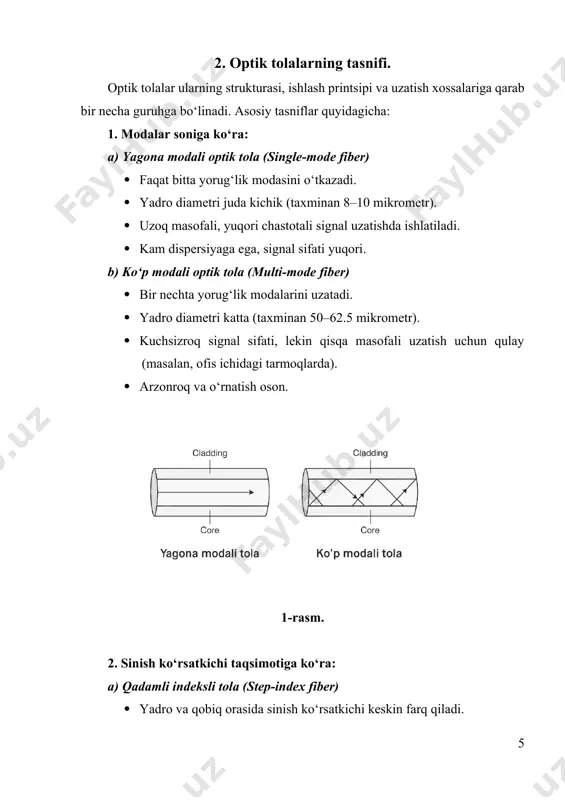

xirida paydo boʻlgan. rossiyaning birinchi xalqaro otal suv osti liniyasi sankt-peterburg – albertslund (daniya), 1993 yilda oaj sovtelecom (hozirgi rostelekom pjsc) tomonidan qoʻyilgan. 2018 yilda nict tarmoq tizimlari tadqiqot instituti va mutaxassislari uchmodli (uch kanalli) optik tolaning yangi turini ishlab chiqqan fujikura ltd tadqiqotchilari tajriba oʻtkazdilar, uning davomida maʼlumot uzatish tezligi sekundiga 159 terabitga 1045 km masofani yetdi. 2. optik tolalarning tasnifi. optik tolalar ularning strukturasi, ishlash printsipi va uzatish xossalariga qarab bir necha guruhga bo‘linadi. asosiy tasniflar quyidagicha: 1. modalar soniga ko‘ra: a) yagona modali optik tola (single-mode fiber) · faqat bitta yorug‘lik modasini o‘tkazadi. · yadro diametri juda kichik (taxminan 8–10 mikrometr). · uzoq masofali, yuqori chastotali signal uzatishda ishlatiladi. · kam dispersiyaga ega, signal sifati yuqori. b) ko‘p modali optik tola (multi-mode fiber) · bir nechta yorug‘lik modalarini uzatadi. · yadro diametri katta (taxminan 50–62.5 mikrometr). · kuchsizroq signal sifati, lekin qisqa masofali uzatish uchun qulay (masalan, …

4 / 17

egiluvchan, lekin signal sifati past. · qisqa masofalar uchun mos (masalan, avtomobillar yoki uy ichidagi tarmoqlar). 3-rasm. optik tolalar o‘z vazifasi va qo‘llanish sohasiga qarab turlicha turlarga bo‘linadi. har bir tur o‘zining afzalliklari va cheklovlariga ega. to‘g‘ri turdagi optik tola tanlovi uzatish sifatini belgilovchi asosiy omillardan biridir. 1-jadval. optik tolalarning tasnifi - solishtirma jadvali. tasnif turi yadro diametri modalar soni afzalliklar kamchiliklar qo‘llanilishi modal bo‘yicha yagona modali 8–10 μm 1 (bitta moda) uzoq masofaga signalni sifatsiz uzatish qimmat va nozik ishlov talab etadi internet, telekom tarmoqlar ko‘p modali 50–62.5 μm ko‘plab modalar o‘rnatish oson, arzon dispersiya yuqori, masofa cheklangan ofis, kampus ichida tarmoq indeks bo‘yicha qadamli indeks har xil ko‘plab modalar soddaligi bilan ajralib turadi yuqori dispersiya sababli sifati past asosiy laboratoriya tajribalari gradatsiyali indeks har xil ko‘plab modalar past dispersiya, signal sifati yaxshiroq tayyorlash murakkab va qimmatroq ko‘p modali aloqa tarmoqlarida material bo‘yicha shisha tolasi odatda kichik har xil …

5 / 17

yishi bilan bog'liq bo'lib, bu xususiyat materialning ichki xususiyatlariga va tolada yuzaga keladigan yo'qotishlarga bog'liq. yutish esa materialning ichki xususiyatlari orqali yorug'likni so'ndirishni anglatadi. 3. to'liq o'zgarish (dispersion): to'lqin uzunligiga bog'liq bo'lib, optik tolada o'zgarish yuz berishi mumkin. to'liq o'zgarish tolada turli to'lqin uzunliklari uchun turli tezliklarni vaqti-vaqti bilan sekinlashtirishi yoki tezlashtirishi mumkin. bu xususiyat tizimning samaradorligiga ta'sir qiladi, chunki signalning tarqalishi vaqtida buzilishlar paydo bo'lishi mumkin. 4. refraksiya koeffitsienti: bu parametr optik toladagi yorug'likning tezligini belgilaydi. optik tolada refraksiya koeffitsienti materiali va yorug'likning to'lqin uzunligiga bog'liq holda farqlanadi. refraksiya koeffitsienti katta bo'lsa, yorug'likning tezligi kichik bo'ladi, bu esa signalning yo'qolishiga olib kelishi mumkin. 5. yuzaki holat (mode structure): bu parametr tolada yorug'likning o'zgarishini qanday yo'naltirishini belgilaydi. modlar - bu tolada yorug'likning turli o'lchamlari va shakllarini ifodalaydi. har xil modlar signalning tarqalishini va tizimning ishlashini ta'sir qiladi. 6. optik buzilish (optical nonlinearity): optik toladagi materialning nonlineer xususiyatlari signalni kuchaytirish yoki …
