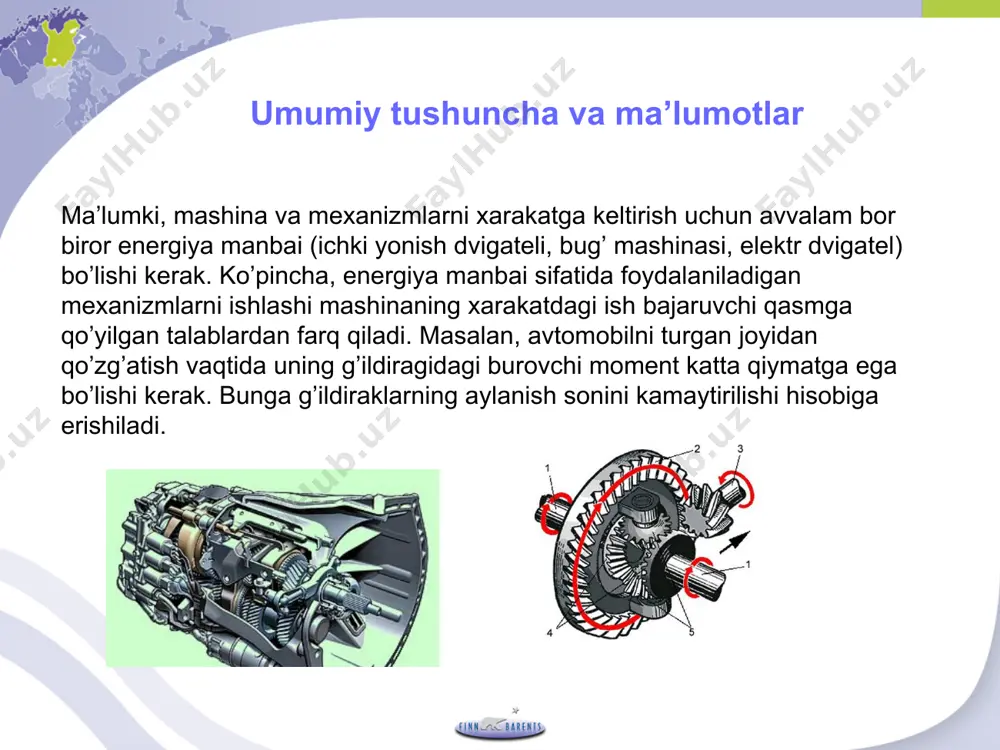

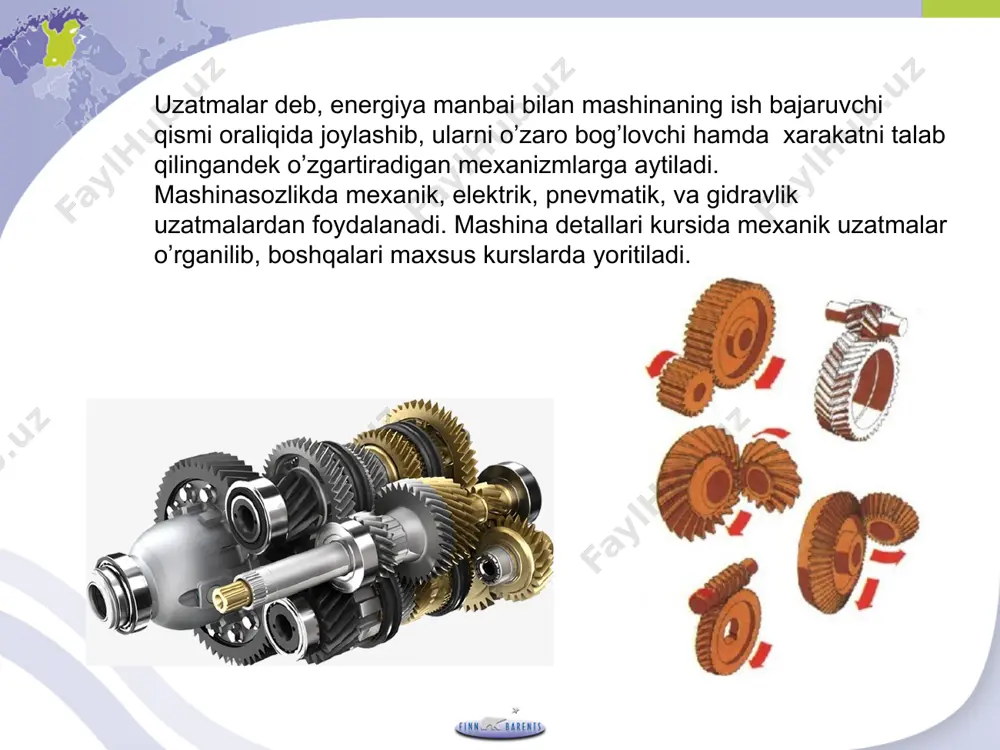

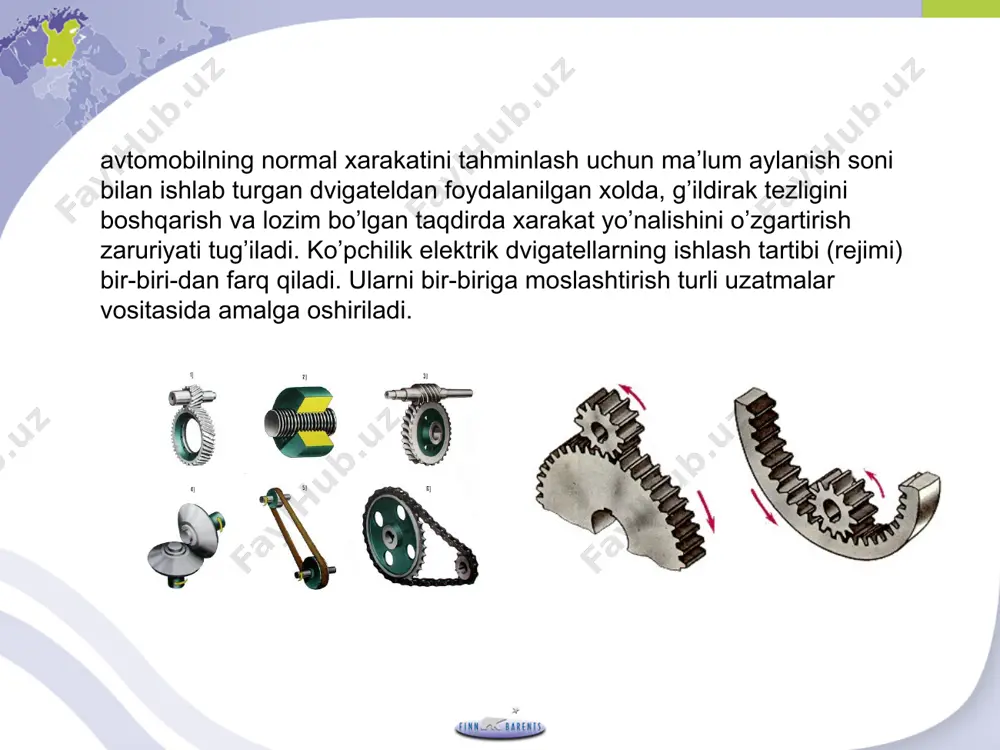

a joint project unit mavzu: mexanik uzatmalar va ularning turlari reja: 1. umumiy tushuncha va ma’lumotlar. 2. mexanik uzatmalar, tavsiflari, sinflanishi. 3. tezlikni o’zgartirish usullari. amaliy mexanika аndijon - 2021 yil umumiy tushuncha va ma’lumotlar ma’lumki, mashina va mexanizmlarni xarakatga keltirish uchun avvalam bor biror energiya manbai (ichki yonish dvigateli, bug’ mashinasi, elektr dvigatel) bo’lishi kerak. ko’pincha, energiya manbai sifatida foydalaniladigan mexanizmlarni ishlashi mashinaning xarakatdagi ish bajaruvchi qasmga qo’yilgan talablardan farq qiladi. masalan, avtomobilni turgan joyidan qo’zg’atish vaqtida uning g’ildiragidagi burovchi moment katta qiymatga ega bo’lishi kerak. bunga g’ildiraklarning aylanish sonini kamaytirilishi hisobiga erishiladi. avtomobilning normal xarakatini tahminlash uchun ma’lum aylanish soni bilan ishlab turgan dvigateldan foydalanilgan xolda, g’ildirak tezligini boshqarish va lozim bo’lgan taqdirda xarakat yo’nalishini o’zgartirish zaruriyati tug’iladi. ko’pchilik elektrik dvigatellarning ishlash tartibi (rejimi) bir-biri-dan farq qiladi. ularni bir-biriga moslashtirish turli uzatmalar vositasida amalga oshiriladi. uzatmalar deb, energiya manbai bilan mashinaning ish bajaruvchi qismi oraliqida joylashib, ularni o’zaro …

2 / 16

lar harakatni bir valdan boshqa vallarga uzatib, asosan ikki turga bo’linadi: a) ishqalanish hisobiga ishlaydigan uzatmalar (friktsion, tasmali); b) ilashish hisobiga ishlaydigan uzatmalar (tishli, chervyakli va zanjirli). mexanik uzatmalarni tashkil etuvchi asosiy detallar o’zaro tutashib turadi (tishli, chervyakli, friktsion) yoki egiluvchan bo’g’in (tasma, zanjir) orqali bog’langan bo’ladi. bundan tashqari, bu uzatmalar vallarining o’zaro joylashuviga qarab, parallel, kesishgan va ayqash turlariga, uzatish sonining o’zgarishiga qarab esa, uzatish soni o’zgarmas, pog’anali o’zgaruvchan va pog’anasiz o’zgaruvchan turlariga bo’linadi. ishqalanish hisobiga ishlovchi uzamalarning asosiy detallari (g’ildirak, shkiv va shu kabilar) silliq sirtga, ilashish hisobiga ishlayiganlarda esa (tishli g’ildirak, chervyak va shu kabilar) katta burovchi momentning uzatilishini ta’minlaydigan tishlarga ega bo’ladi. mexanik uzatmalar, tavsiflari, sinflanishi. uzatmalarda xarakatni energiya manbaidan qabul qilib oluvchi valni yetaklovchi val deb, bu valdan xarakatni qabul qilib ish bajaruvchi qismga uzatuvchi valni esa yetaklanuvchi val deb ataladi. uzatmalarning asosiy tavsiflari: vallardagi r –quvvat (vt), t -burovchi moment (n∙m) va ω – …

3 / 16

dan katta, birdan kichik yoki birga teng bo’lishi mumkin. uzatish soni esa, n1 > n2 bo’lgani uchun doim birdan katta bo’ladi. aylanish soni n bilan burchak tezligi ω orasida quyidagi bog’lanish mavjud, ω = π n / 30. uzatmaning foydali ish koeffitsienti quyidagicha aniqlanadi: η = p2 / p1 . agarda t2 momentni t1 momentga bo’lsak, t2 / t1 = ( p2 / ω2 ) / ( p 1 / ω1 )= η · u kelib chiqadi, bundan esa uzatish nicbati, u = t2 / t1 · η bo’ladi. shunday qilib, uzatish sonini quyidagicha ifodalash mumkin: u= n1 / n2 = ω1 / ω2 = t2 / ( t1 · η ). agar uzatma bir necha pog’onali bo’lsa, uning umumiy uzatish soni: u um = u1· u2 ·…· u0 = u = n1 / n2 , bu yerda u1, u2 va u0 –birinchi, ikkinchi va oxirgi vallarning uzatishlar soni; tezlikni …

4 / 16

darajasi variator-larning asosiy tavsiflaridan biri hisoblanadi. demak boshqarish darajasi quyidagicha bo’ladi: d = umax / umin = n2 max 1 / n2 min = d2 max / d1 min nazariy jihatdan olganda d1 ning qiymati (d2 min → 0 bo’lgani uchun) cheksiz bo’lishi mumkin. rasmda ko’rsatilgan variatorning foyda-li ish koeffitsienti kichik bo’lsada, tuzilishi oddiy bo’lgani uchun ulardan kam quvvat mexanizm va asboblarda keng ko’lamda foydalaniladi. e’tiboringiz uchun rahmat! thank you attention!
