1 / 23

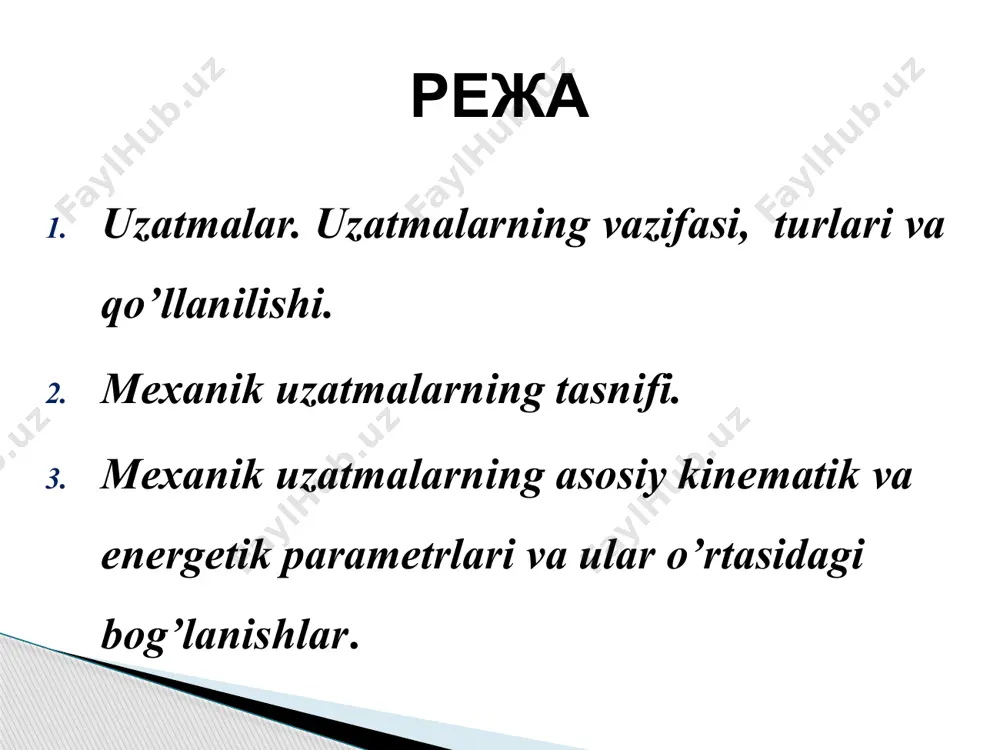

3-ma’ruza: mexanizmlar nazariyasi. tekis sterjenli mexanizmlarning tuzilishini xususiyatlari. uzatmalar. mexanik uzatmalarga doir umumiy tushunchalar. ma’ruzachi: xaydarova shaxnoza zokirjonovna uzatmalar. uzatmalarning vazifasi, turlari va qo’llanilishi. mexanik uzatmalarning tasnifi. mexanik uzatmalarning asosiy kinematik va energetik parametrlari va ular o’rtasidagi bog’lanishlar. режа uzatmalar deb, energiya manbai bilan mashinaning ish bajaruvchi qismi oralig’ida joylashib, ularni o’zaro bog’lovchi hamda xarakatni talab qilingandek o’zgartiradigan mexanizmlarga aytiladi. mashinasozlikda mexanik, elektrik, pnevmatik, va gidravlik uzatmalardan foydalanadi. mashina detallari kursida mexanik uzatmalar o’rganilib, boshqalari maxsus kurslarda yoritiladi. uatmalarning turlari elektrik gidravlik pnevmatik mexanik mexanik uzatmalarni vazifalari va turlari vazifasi-xarakatni mashinaning energiya manbai, ya’ni dvigateldan ishchi organlarga uning kinematik va energetik parametrlarini o’zgartirib uzatuvchi mexanizmlarga aytiladi. "mashina detallari" kursida asosan aylanma xarakatni qattiq jismlarning bir-biriga bog’lanishi va mexanik ta’siri orqali uzatuvchi mexanik uzatmalar o’rganiladi. mexanik uzatmalar aylanma xarakatni uzatuvchi qismlar orasidagi bog’lanish turi va xarakatni uzatish usuliga ko’ra quyidagicha tasniflanadi: a) bog’lanish turiga ko’ra: bevosita bog’lanishli tishli, chervyakli, friktsion va …

2 / 23

va energetik parametrlari va ular o’rtasidagi bog’lanishlar aylanma xarakat uzatuvchi mexanik uzatmalar quyidagi kinematik parametrlar bilan tavsiflanadi: n – minutiga aylanishlar soni, ayl/min;  - aylanma xarakatning burchak tezligi, rad/s;  - aylanuvchi jism nuqtasining chiziqli (aylana) tezligi, m/c; u – uzatmaning uzatishlar soni yoki i – uzatmadagi uzatishlar nisbati. ushbu parametrlar quyidagicha o’zaro bog’langan:  =  n /30 ;  =  r =  d /2 =  nd /60 ; n1 / n2= 1 / 2 , bu yerda r – detaldagi aylanuvchi nuqtaning aylanish o’qiga nisbatan radiusi, m; d – aylanma detalning nuqta joylashgan diametri, m; n1 , 1 - uzatma yetaklovchi(kirish) validagi detalning aylanishlar soni (1/min) va burchak tezligi (rad/sek); n2 , 2 - uzatma yetaklanuvchi (chiqish) validagi detalning aylanishlar soni (1/min) va burchak tezligi (rad/sek). механик узатмаларнинг энергетик параметрлари узатиладиган қувват n вт, квт, ундан хосил бўладиган айлана куч ft н, кн, ёки …

3 / 23

си ўзгарадиган қилинса у ҳолда, узатиш нисбати ўзгарувчан узатма ҳосил бўлади. бундай узатмалар вариаторлар деб аталади. фрикцион узатмаларнинг афзалликлари: тузилиши оддий ҳаракат бир текис ва шовқинсиз узатилади. ишлаш жараёнида узатиш сонини маълум чегарада ўзгартириб туриши мумкин. фрикцион узатмаларнинг камчиликлар: иш бажарувчи деталларнинг тез ва нотекис ейилиши. вал ва таянчларга тушадиган куч қиймати-нинг катталиги сирпаниш ҳодисаси мавжуд бўлгани учун узатиш сонининг ўзгармас кийматга эга бўла олмаслиги. фик нинг кичиклиги ( =0,8-0,92) ғилдиракларни бир-бирига маълум даражада сиқиб туриш, учун қўшимча мослама кераклиги. фрикцион узатмалар узатиш сони 10 гача, айланиш тезлиги 25 м/с, қуввати 25 квт гача бўлган механизмларда ишлатилади. эътиборингиз учун раҳмат image1.jpeg image2.gif image3.gif image4.png image5.png image6.gif image7.gif image8.png image9.jpeg image10.gif image11.jpeg image12.png image13.png image14.gif image15.png image16.png image17.png image18.png image19.wmf oleobject1.bin image20.wmf oleobject2.bin image21.gif фрикцион узатма f n2 > _ k . f t2 f ; i = r 2 , (1 -) . r e 1 где - э?тиёт коеф.; …

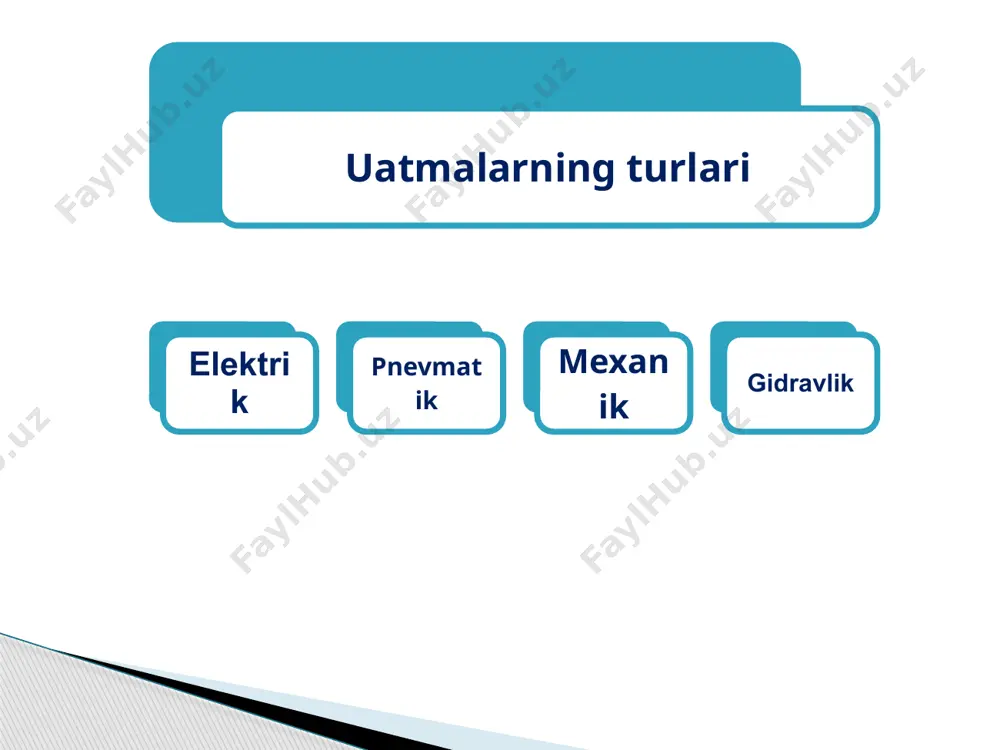

4 / 23

mexanik uzatmalar. umumiy tushunchalar - Page 4

5 / 23

mexanik uzatmalar. umumiy tushunchalar - Page 5
