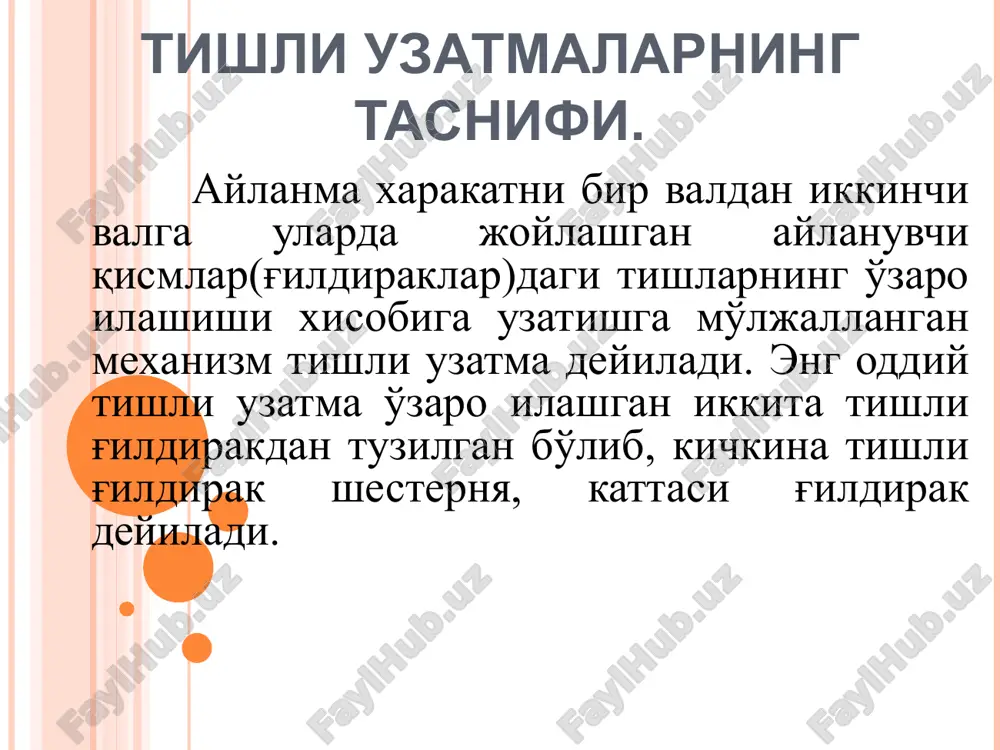

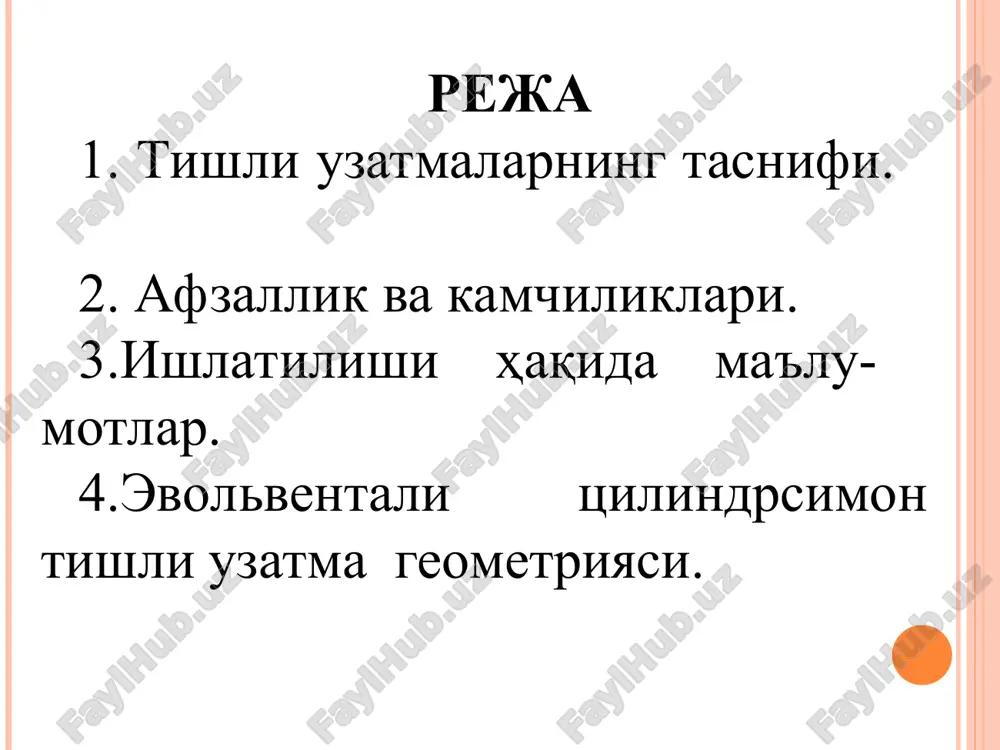

ma'ruza 4. tishli uzatmalar tishli uzatmalar haqida umumiy tushunchalar ma'ruzachi.sh.z.xaydarova reja 1. tishli uzatmalarning tasnifi. 2. afzallik va kamchiliklari. 3.ishlatilishi haqida ma'lu- motlar. 4.evolventali tsilindrsimon tishli uzatma geometriyasi. tishli uzatmalarning tasnifi. aylanma xarakatni bir valdan ikkinchi valga ularda joylashgan aylanuvchi qismlar(g'ildiraklar)dagi tishlarning o'zaro ilashishi xisobiga uzatishga mo'ljallangan mexanizm tishli uzatma deyiladi. eng oddiy tishli uzatma o'zaro ilashgan ikkita tishli g'ildirakdan tuzilgan bo'lib, kichkina tishli g'ildirak shesternya, kattasi g'ildirak deyiladi. tishli uzatmalar quyidagi belgilarga ko'ra tasniflanadi: i. uzatmadagi vallarning o'zaro joylashi-shiga qarab: a) vallarining o'qlari parallel joylashgan tsilindrsimon tishli g'ildirakli uzatmalar; b) vallarining o'qlari kesishgan konussimon tishli g'ildirakli uzatmalar; v) vallarining o'qlari ayqash joylashgan chervyakli, vintli va gipoidli tishli uzatmalar. 2. tishlarning g'ildirak geometrik o'qiga nisbatan joylashishi bo'yicha: a) to'g'ri tishli; b) qiya tishli; v) shevron tishli; g) egri tishli. 3. tishli g'ildiraklarning o'zaro joylashishi bo'yicha: a) tashqi ilashishli; b) ichki ilashishli. 4. konstruktiv bajarilishi bo'yicha: a) ochiq; b) yopiq, ya'ni …

2 / 23

xizmat ko'rsatish oson. 5. vallarga va tayanchlarga tushadigan bosim kuchlari nisbatan kichik. 6. gildiraklarni turli-tuman materiallardan tayyorlash mumkin. tishli uzatmalarning kamchiligi i. uzatishlar sonining cheklanganligi, bir juft tishli g'ildirak uchun umax = i2,5. 2. bikr ishlaydi, shuning uchun titrash va shovqin manbai xisoblanadi xamda zarbali va keskin o'zgaruvchan yuklanishlarga yaxshi chidamaydi. 3.katta aniqlikdagi tishli g'ildiraklarni tayyorlash nisbatan murakkab va qimmatroq. ishlatilishi haqida ma'lumotlar. tishli uzatmaning turi uning bajaradigan vazifasi, yuklanish xususiyati va ishlash sharoitiga qarab qabul etiladi. tsikloida profilli tishlar sekin yurar va kam yuklangan uzatmalarda; novikov tipidagi tishlar katta quvvatlarni uzatishda, qolgan xollarda esa evolventali tishlar ishlatiladi. aylana tezlik   5 m/s bo'lganda to'g'ri tishli,  > 5 m/c da qiya tishli, og'ir yuklangan uzatmalarda esa shevron tishli g'ildiraklar ishlatiladi. tashqi ilashishli uzatmalar xarakat yo'nalishini teskarilatish zarur bo'lganda, ichki ilashish esa yo'nalishni bir xil saqlash uchun qo'llaniladi. mashinaning konstruktsiyasi imkon berganda uzatmalarni xar doim yopiq yoki yarim yopiq …

3 / 23

ularning yumaloqlanish radiusi, tsilindrik g'ildiraklar uchun rf = 0,4 m, konussimon g'ildiraklar uchun rf = 0,2 m; ha= m - tish kallagining balandligi; hf = 1,25m tish oyoqchacining balandligi: tishning to'liq balandligi: h = ha+hf =2,25t dw1 va dw2 - boshlang'ich aylanalar bo'lib, ularning urinish nuqtasi markazlararo masofani g'ildiraklarning burchak tezliklariga teskari nisbatda ikkiga bo'ladi; d1 va d2 – bo'luvchi aylana (tishlarni kallak va oyoqcha qismlariga bo'ladi); dv1 va dv2 - tishlar evolventasini xosil qiluvchi asosiy aylanalar; da - tishlarning uchlaridan o'tgan aylanalar diametri; df - tishlarning tubidan o'tgan aylanalar diametri; w- ilashish burchagi, normal ilashish uchun w = 20o; aw - markazlararo masofa. aw = (d1 + d2 )/2 = m(z1 + z2 )/2 tishli uzatmalarning asosiy kinematik parametri uzatish soni (uzatish nisbati) u bo'lib, u quyidagi munosabatlar orqali ifodalanishi mumkin: u = n1/n2 = 1/2 = z2/z1 = d2/d1 novikov tipidagi tishli uzatma

4 / 23

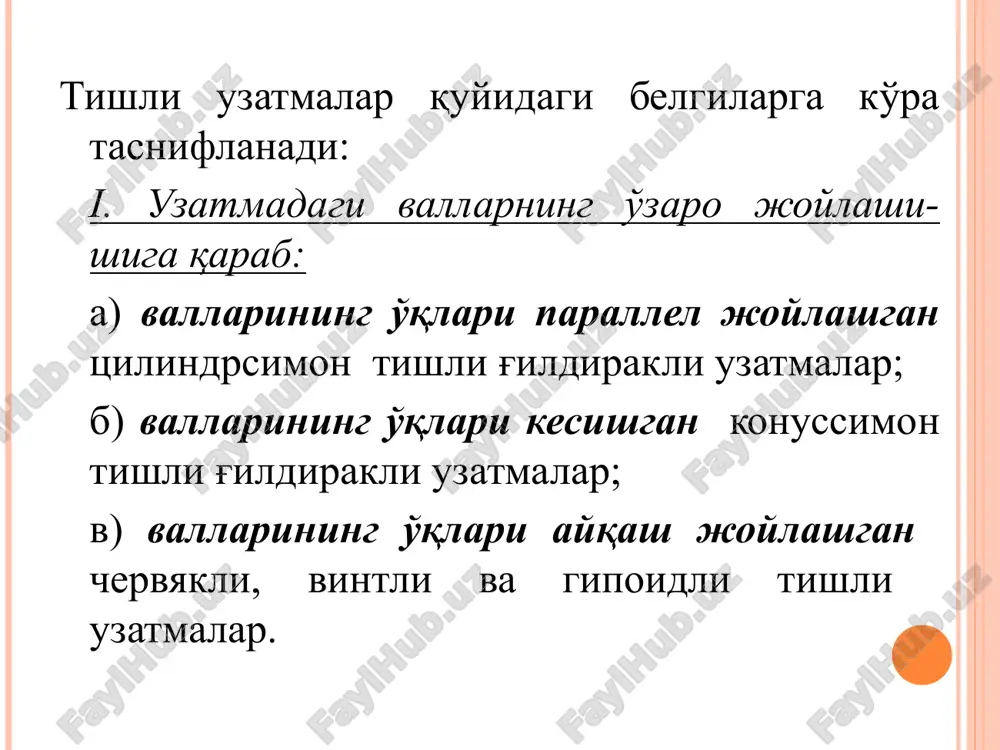

tishli uzatmalar haqida umumiy tushunchalar - Page 4

5 / 23

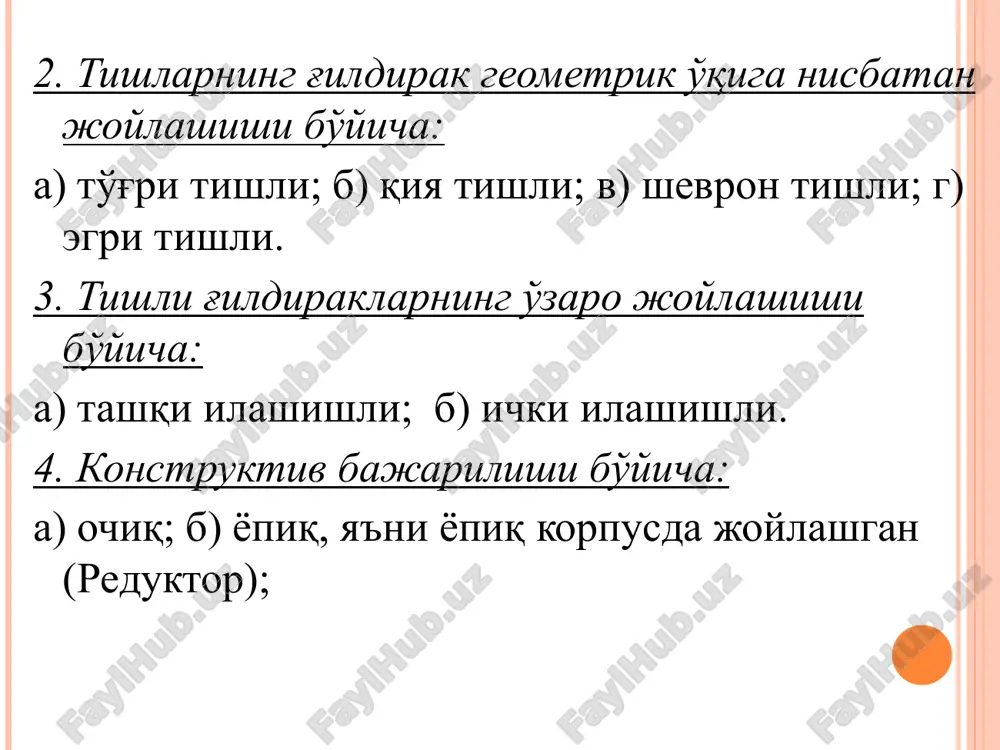

tishli uzatmalar haqida umumiy tushunchalar - Page 5
