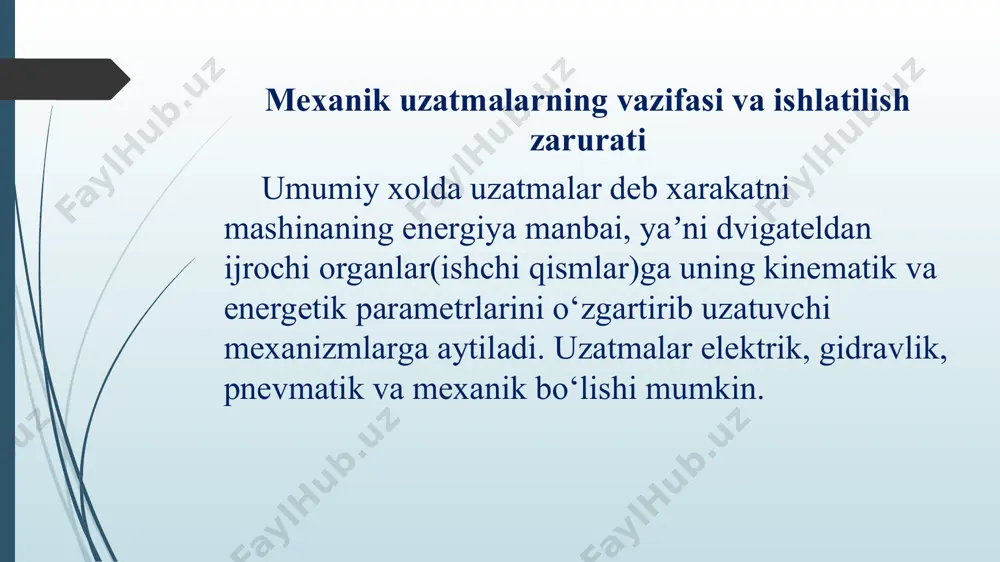

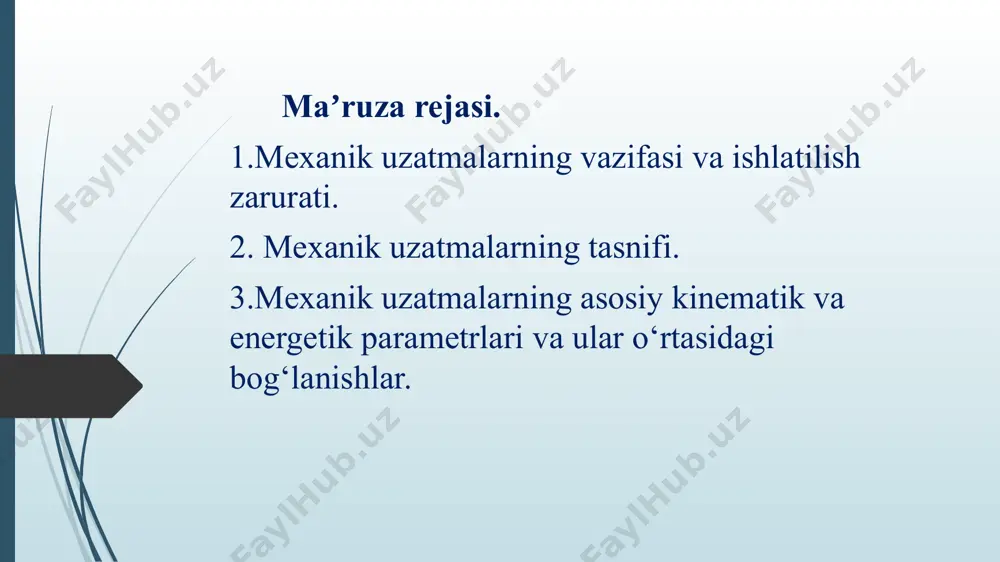

маъруза. механик узатмалар umumtexnik fanlar kafеdrasi dotsenti ergashev orifjon akramovich mexanik uzatmalar xaqida umumiy tushunchalar. mavzu 02 amaliy mexanika fan: * maʼruza rejasi. 1.mexanik uzatmalarning vazifasi va ishlatilish zarurati. 2. mexanik uzatmalarning tasnifi. 3.mexanik uzatmalarning asosiy kinematik va energetik parametrlari va ular o‘rtasidagi bog‘lanishlar. mexanik uzatmalarning vazifasi va ishlatilish zarurati umumiy xolda uzatmalar deb xarakatni mashinaning energiya manbai, yaʼni dvigateldan ijrochi organlar(ishchi qismlar)ga uning kinematik va energetik parametrlarini o‘zgartirib uzatuvchi mexanizmlarga aytiladi. uzatmalar elektrik, gidravlik, pnevmatik va mexanik bo‘lishi mumkin. "аmaliy mexanika " kursida, yuqorida ko‘rsatilgan aylanma xarakatni qattiq jismlarning bir-biriga bog‘lanishi va mexanik taʼsiri orqali uzatuvchi mexanik uzatmalar o‘rganiladi. boshqa uzatmalar, yaʼni pnevmatik, gidravlik va elektrik uzatmalar maxsus kurslarda o‘rganiladi. dvigatel bilan ijrochi organlar o‘rtasida mexanik uzatmalar o‘rnatish zaruriyati bir qancha sabablar bilan izoxlanadi: 1) energiya manbalari – dvigatellarning vallari katta burchak tezlikli, lekin kichik aylantiruvchi momentli xarakat xosil qiladi, ijrochi organlarning vallari esa aksincha katta aylantiruvchi momentli kichik …

2 / 28

bog‘langan, yaʼni tasmali va zanjirli uzatmalar. b) xarakatni uzatish usuliga ko‘ra: qismlardagi maxsus elementlarning o‘zaro ilashishi xisobiga xarakat uzatuvchi tishli, chervyakli, zanjirli, vint-gayka va tishli tasmali uzatmalari; qismlar orasidagi ishqalanish xisobiga xarakatni uzatuvchi tasmali va friksion uzatmalar. uzatmalar aylanuvchi qismlar o‘rnatilgan vallarning o‘zaro joylashishlari bo‘yicha xam quyidagi turlarga bo‘linadi: vallarining o‘qlari parallel bo‘lgan uzatmalar; planetar uzatma vallarining o‘qlari kesishuvchan uzatmalar vallarining o‘qlari ayqash uzatmalar mexanik uzatmalarning asosiy kinematik va energetik parametrlari va ular o‘rtasidagi bog‘lanishlar. aylanma xarakat uzatuvchi mexanik uzatmalar quyidagi kinematik parametrlar bilan tavsiflanadi: n – minutiga aylanishlar soni, ayl/min; w - aylanma xarakatning burchak tezligi, rad/s;  - aylanuvchi jism nuqtasining chiziqli (aylana) tezligi, m/c; u – uzatmaning uzatishlar soni yoki i– uzatmadagi uzatishlar nisbati. ushbu parametrlar quyidagicha o‘zaro bog‘langan:  =  n /30 ;  =  r =  d /2 =  nd /60 ; i = n1 / n2= 1 / 2 , …

3 / 28

tmaning uzatish nisbati i = n1 / n2 = 1 /2 = d2 / d1 ko‘p pog‘onali murakkab uzatmalar uchun umumiy uzatish nisbati i у = i 1  i 2  i 3  …  i n , bu yerda i1 , i2 , i3 , in - aloxida pog‘onalarning uzatish nisbati xuddi shunday bir pog‘onali oddiy uzatmaning foydali ish koeffitsiyenti  = n2 / n1 = t2 2 / t1 1 = t2 / t1 i; ko‘p pog‘onali murakkab uzatmalar uchun esa у  3  … n bu yerda  ,  ,3 , n - aloxida pog‘onalarning fik. nazorat savollari 1. uzatmalar deb nimaga aytiladi? 2. uzatmalarning vazifasi nima? 3."mashina detallari" kursida qanday uzatmalar o‘rganiladi? 4. qaysi uzatmalar ilashishli va ishqalanishli uzatmalarga kiradi? 5. kuchni yetaklovchi qismdan yetaklanuvchi qismga uzatish usuli bo‘yicha uzatmalar qanday turlarga bo‘linadi? 6. uzatish soni, uzatish nisbati, burchak tezlik, aylana tezlik, …

4 / 28

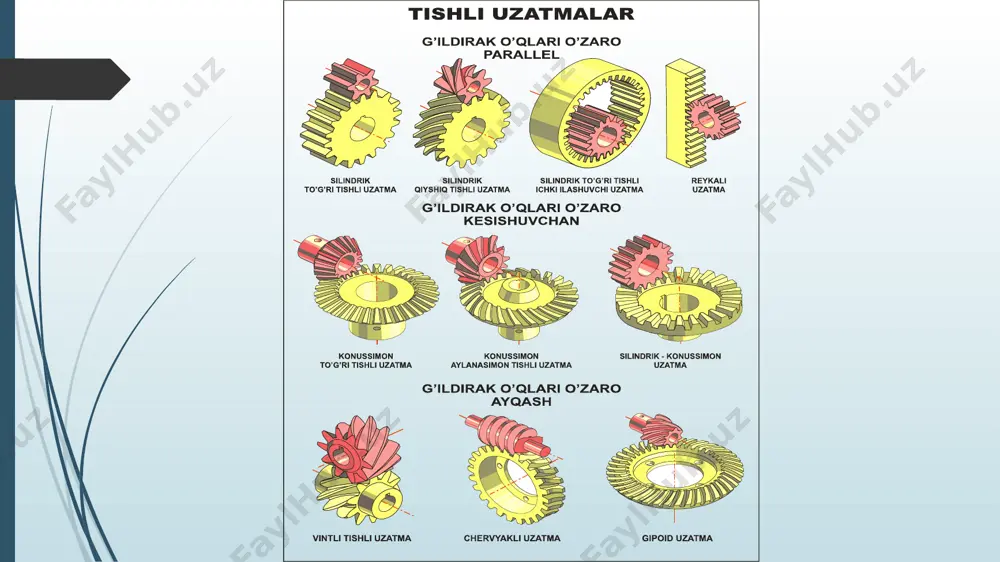

mexanik uzatmalar haqida ma'lumotlar - Page 4

5 / 28

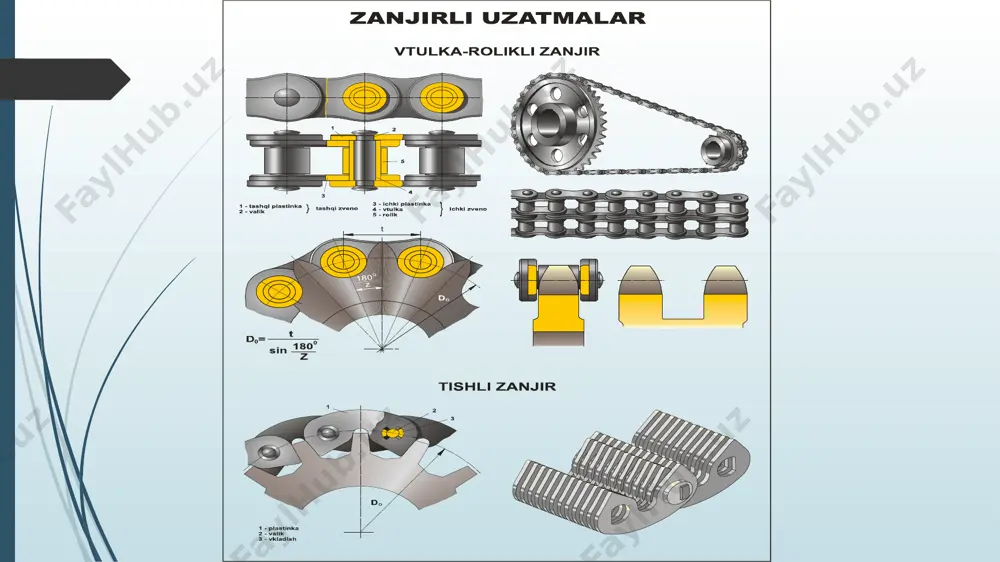

mexanik uzatmalar haqida ma'lumotlar - Page 5
