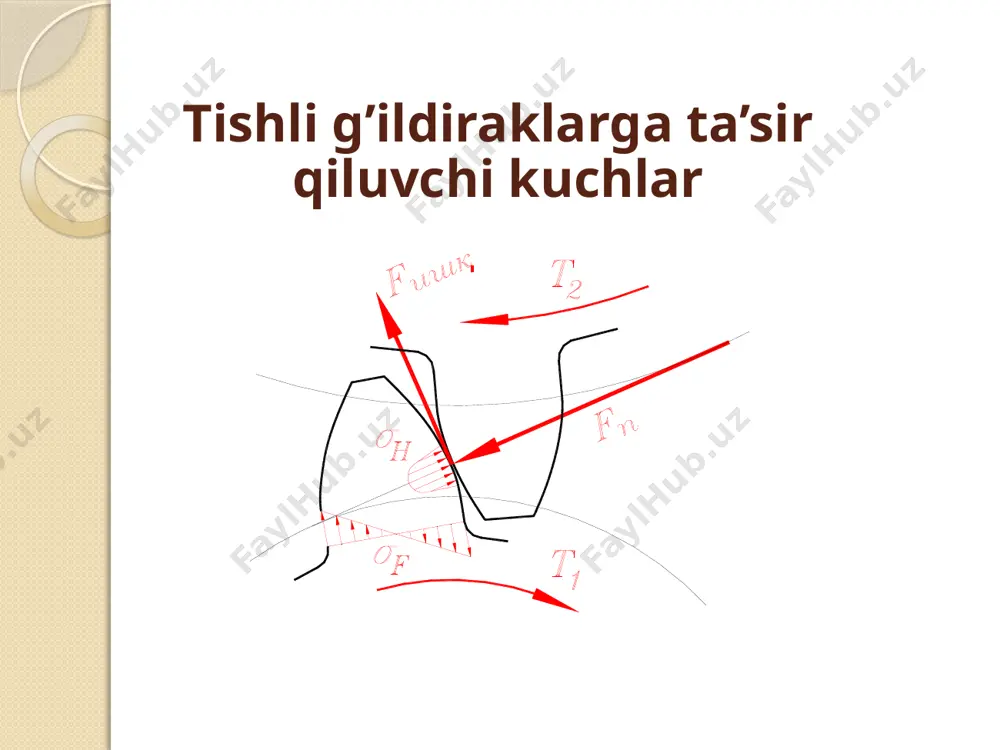

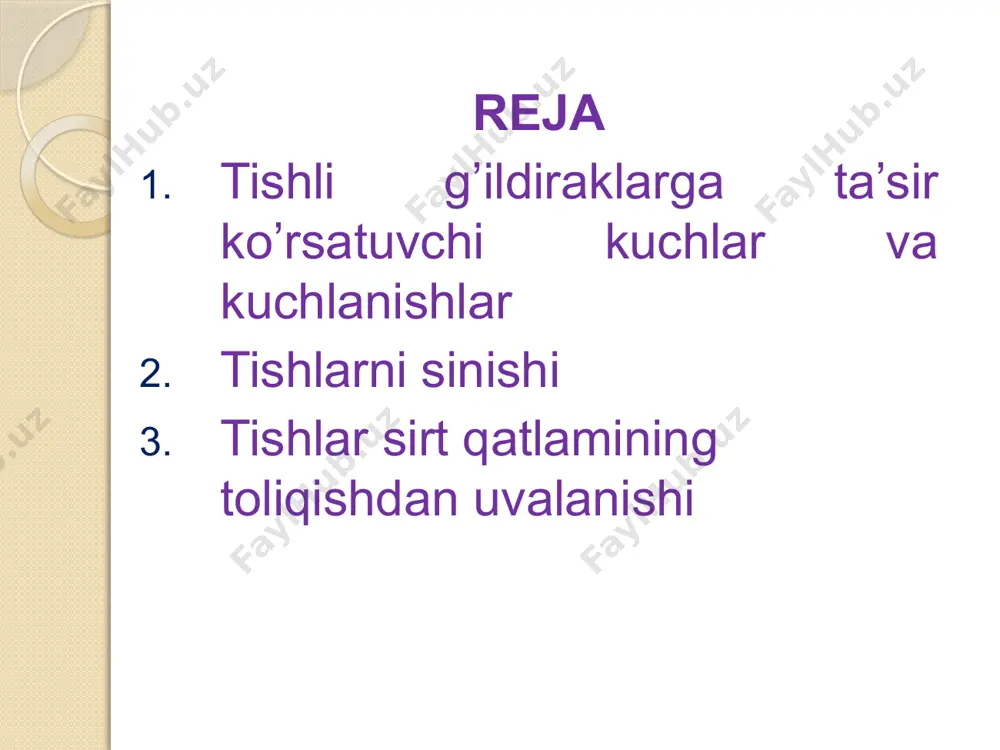

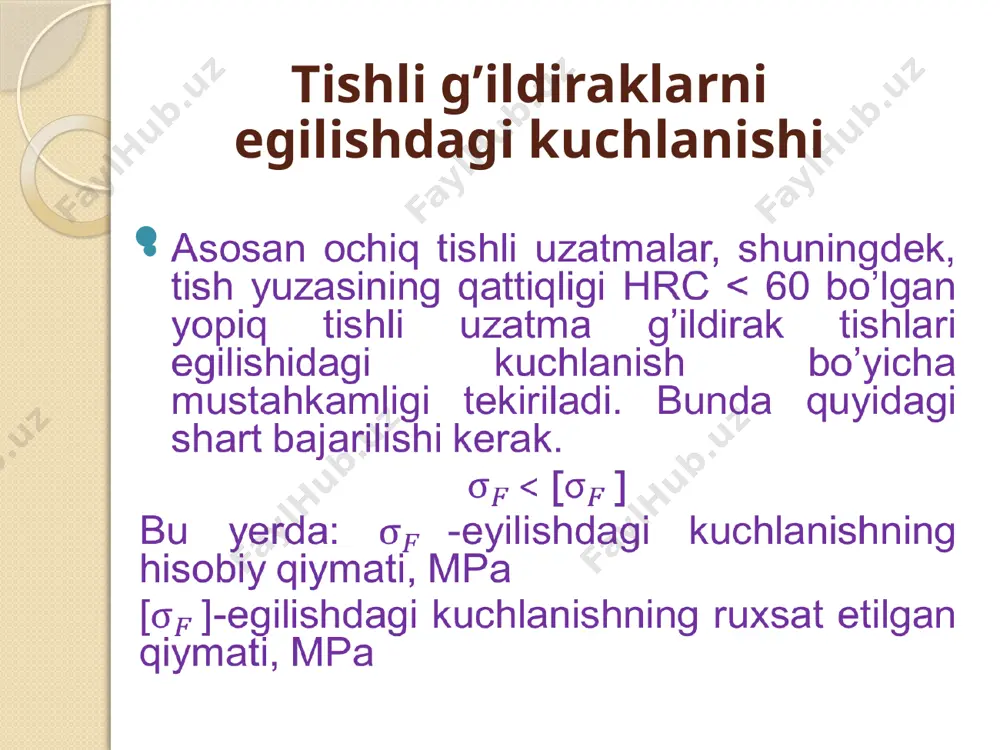

презентация powerpoint tishli uzatmalar kuchlar va kuchlanishlar. tishlarni yemirilish turlari. sh.z.xaydarova reja tishli g’ildiraklarga ta’sir ko’rsatuvchi kuchlar va kuchlanishlar tishlarni sinishi tishlar sirt qatlamining toliqishdan uvalanishi tishli g’ildiraklarga ta’sir qiluvchi kuchlar tishli g’ildiraklarni egilishdagi kuchlanishi asosan ochiq tishli uzatmalar, shuningdek, tish yuzasining qattiqligi hrc < 60 bo’lgan yopiq tishli uzatma g’ildirak tishlari egilishidagi kuchlanish bo’yicha mustahkamligi tekiriladi. bunda quyidagi shart bajarilishi kerak. < [] bu yerda: -eyilishdagi kuchlanishning hisobiy qiymati, mpa []-egilishdagi kuchlanishning ruxsat etilgan qiymati, mpa hisoblashning bu usulida quyidagi soddalashtirishlar qabul qilingan. 1. tish bir uchi qistirib mahkamlangan (konsol) balka deb qaraladi. bunda tishning istalgan joyidagi tekis kesim tish deformatsiyalanganda ham o’zgarmay qoladi. 2. tishga ta’sir etuvchi kuch uning uchiga qo’yilgan bo’lib, faqat bitta tish vositasida uzatiladi. 3. ilashishdagi ishqalanish kuchi katta bo’lmaganligidan, hisoblashda e’tiborga olinmaydi. to’g’ri tishli tsilindrik g’ildirakli uzatmani loyihalashda tishlarni eguvchi kuchlanish bo’yicha chidamlilikka hisoblash formulasi quyidagi ko’rinishga egadir. bu yerda: b – tishning uzunligi …

2 / 19

рня тишларига қараганда мустаҳкам бўлади. шунинг учун бир ҳил материалдан тайёрланган тишли узатмаларни ҳисоблашда асосан шестерня тишлари эътиборга олинади. z 17 20 25 30 40 50 60 70 80 100 < yf 4,28 4,09 3,90 3,80 3,70 3,66 3,62 3,61 3,61 3,60 -tish yuzasida yuklanishni notekis taqsimlanishini hisobga oluvchi koeffitsiyent bo’lib, uning qiymati jadvaldan tish eni koeffitsenti, tish yuzasining qattiqligi (hb), hamda uzatma yetaklovchi g’ildiragining val tayanchlariga nisbatan joylashganligiga qarab jadvaldan olinadi. - kuchlarni dinamik ta’sirini hisobga oluvchi koeffitsiyenti bo’lib, uning qiymati ham jadvaldan olinadi. qiya va shevron tishli uzatmalarni hisoblash, to’g’ri tishli uzatmalarni hisoblash kabidir. lekin bunda qiya va shevron tishli uzatma tishlarining to’g’ri tishliga nisbatan quyidagi sabablarga ko’ra ko’proq yuk ko’tara olishi xususiyatlari inobatga olinishi zarur. qiya tishli g’ildiraklarda ilashishda to’g’ri tishli uzatmadagi singari faqat bitta tishi bo’ladi, deb qabul qilib bulmaydi, chunki qiya tishli g’ildiraklarda yon qoplanish koeffitsiyenti doimo birdan katta, ya’ni ilashishda mavjud tishlar soni hamma …

3 / 19

тли бўлишини энг асосий омиллари ва мустахкамлиликка хисоблашда, тиш сиртларини емирилмаганлиги ва тишлар синишлиги хисобланади. бу мезонларни мукаммал кўриб чиқамиз. тиш сиртларини емирилишига контакт кучланиш ва ишқаланиш сабаб бўлади. тишлар сиртининг емирилиши деганда қуйидагилар яни: толиқиш оқибатида уваланиб кетиши, абразив заррачали мухитда емирилиши ва юлиниб кетиши тушунилади. толиқиш оқибатида уваланиб кетиши ёпиқ сермой шароитда ишлайдиган ғилдиракларда содир бўлади. уваланиб кетишни асосий сабаби, техник имконияти чегарасидан чиқиб кетиши, узатманинг ишлаш тартибини бузилиши (юкланиш ортиб кетиши холлари, қизиб кетиши) хисобланади. бундай холларда тиш сиртининг толиқиши оқибатида унинг сиртидан майда заррачалар уваланиб чиқади ва айрим нуқталарида билинар-билинмас дарзлар пайдо бўлади, бора-бора бу дарзлар катталашиб чизиқчалар хосил қилади 3-расм. бу асосан тишларнинг қутб чизиғи ёнида содир бўлиб, хамма юкланиш бир жуфт тишлар орқали узатилади (бир жуфтли илашма) узатма сермой шароитда, ишлаганлиги учун бундай дарзларни ичига катта босим остида мой кира бошлайди. натижада дарзлар катталашиб бориб, тиш сиртидан кичик бўлакчаларнинг ажралишига олиб келади бундай узатмалар …

4 / 19

б кетиши. бундай ходиса, асосан катта тезлик ва катта юкланиш билан ишлайдиган узатмаларда учрайди. иссиқлик миқдорини кўпайиши тишлар сиртининг айрим жойларида мой қатлами узилиб, металлар бевосита туташади. бу хол бир неча бор такрорлангандан сўнг иссиқлик шундай даражага етадики, мустахкамлиги камроқ бўлган ғилдирак тишининг айрим жойлари иккинчи ғилдирак тишига ёпишиб чиқади. ҳосил бўлган металл заррачалар иш давомида, шу тиш билан илашишда бўлган тиш сиртини сидириб чиқа бошлайди. бундай емирилишнинг олдини олиш чоралари: тиш сиртининг қаттиқлик чегарасини ошириш, узатма қизиб кетмаслик учун совитиб туриш ва махсус сидирилишга қаршилик кўрсатадиган мой ишлатилади. тишларнинг синиши. тишларининг синишига 2 хил сабаб бор: юклама ўта катта бўлиши, бунда тишда хосил бўлган кучланиш материални рухсат этилган кучланишидан ортиб кетади. зарбли юкланиш хам тишларнинг синишига олиб келади. синишнинг олдини олиш учун махсусюкланишни чегараловчи мосламалар ишлатилади. толиқиш натижасида синиш асосан ўзгарувчи кучланишни узоқ вақт давомида таъсир этиши билан боғлиқдир. умумий холда тишларни синишдан сақлаш учун модулни катталаштириш, тишларни ўзгартириш …

5 / 19

bin [ ] f f f f t f bm y k k f s s b u £ × × = b f k u f k /docprops/thumbnail.jpeg
