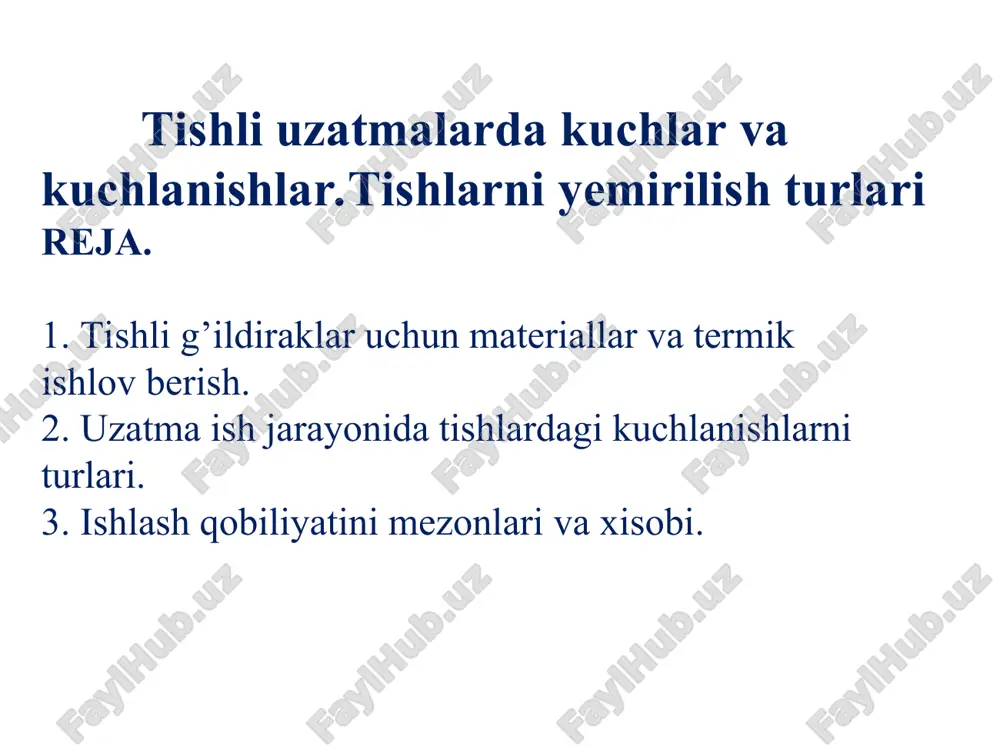

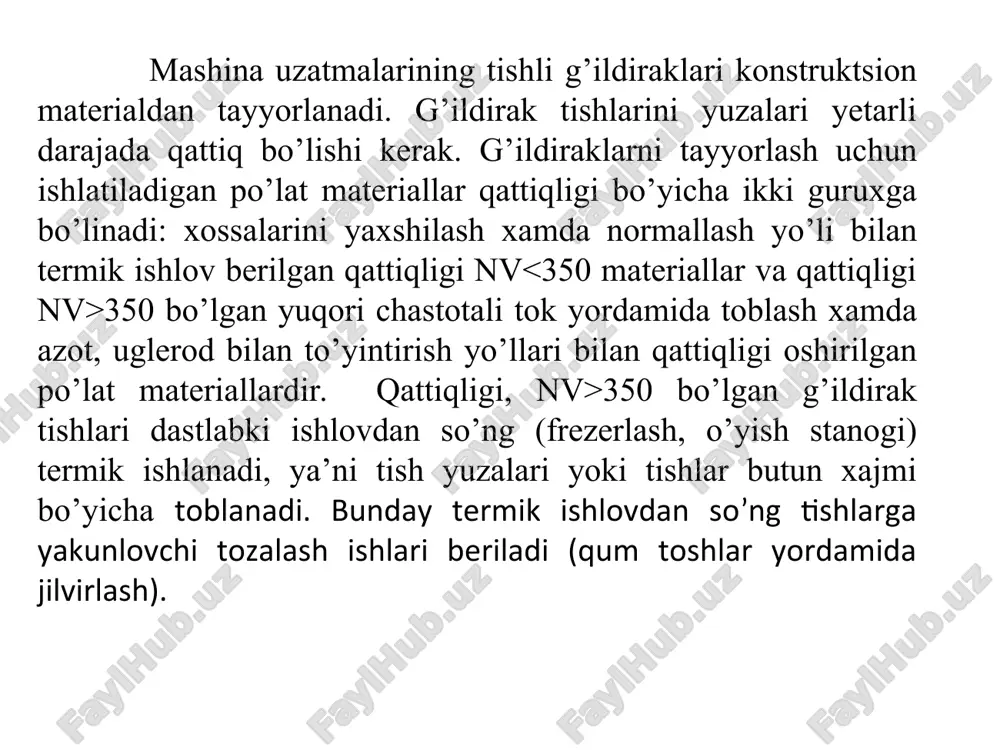

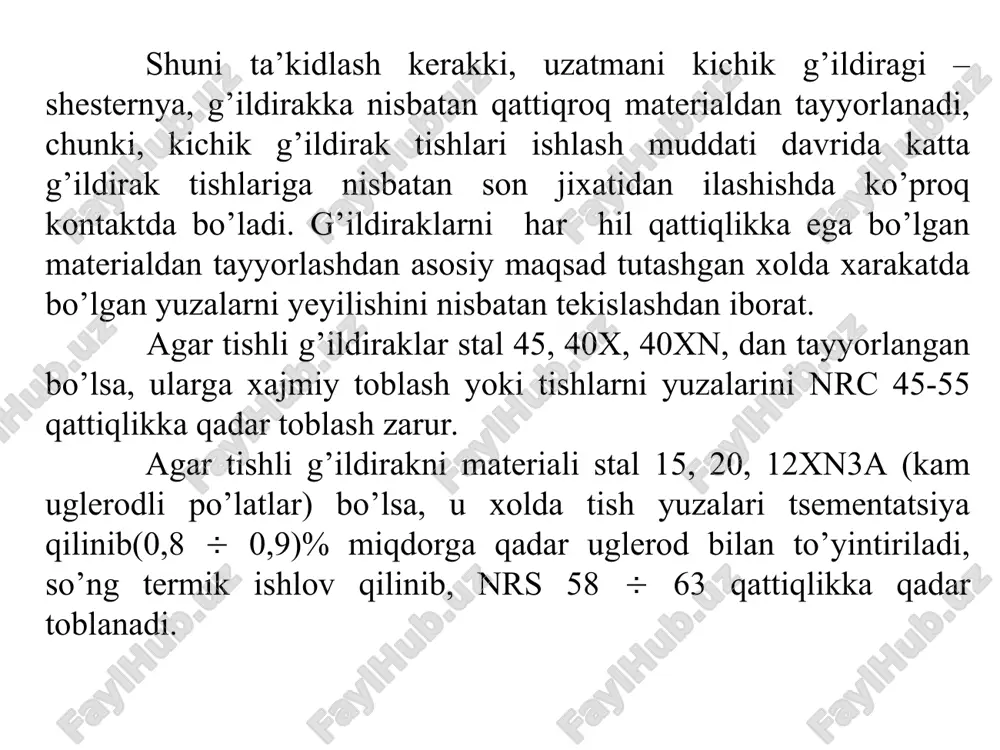

tishli uzatma ish jarayonida tishlardagi kuchlar va kuchlanishlar. tishli uzatmalarda kuchlar va kuchlanishlar.tishlarni yemirilish turlari reja. 1. tishli g’ildiraklar uchun materiallar va termik ishlov berish. 2. uzatma ish jarayonida tishlardagi kuchlanishlarni turlari. 3. ishlash qobiliyatini mezonlari va xisobi. mashina uzatmalarining tishli g’ildiraklari konstruktsion materialdan tayyorlanadi. g’ildirak tishlarini yuzalari yetarli darajada qattiq bo’lishi kerak. g’ildiraklarni tayyorlash uchun ishlatiladigan po’lat materiallar qattiqligi bo’yicha ikki guruxga bo’linadi: xossalarini yaxshilash xamda normallash yo’li bilan termik ishlov berilgan qattiqligi nv 350 bo’lgan yuqori chastotali tok yordamida toblash xamda azot, uglerod bilan to’yintirish yo’llari bilan qattiqligi oshirilgan po’lat materiallardir. qattiqligi, nv>350 bo’lgan g’ildirak tishlari dastlabki ishlovdan so’ng (frezerlash, o’yish stanogi) termik ishlanadi, ya’ni tish yuzalari yoki tishlar butun xajmi bo’yicha toblanadi. bunday termik ishlovdan so’ng tishlarga yakunlovchi tozalash ishlari beriladi (qum toshlar yordamida jilvirlash). shuni ta’kidlash kerakki, uzatmani kichik g’ildiragi – shesternya, g’ildirakka nisbatan qattiqroq materialdan tayyorlanadi, chunki, kichik g’ildirak tishlari ishlash muddati davrida katta g’ildirak …

2 / 11

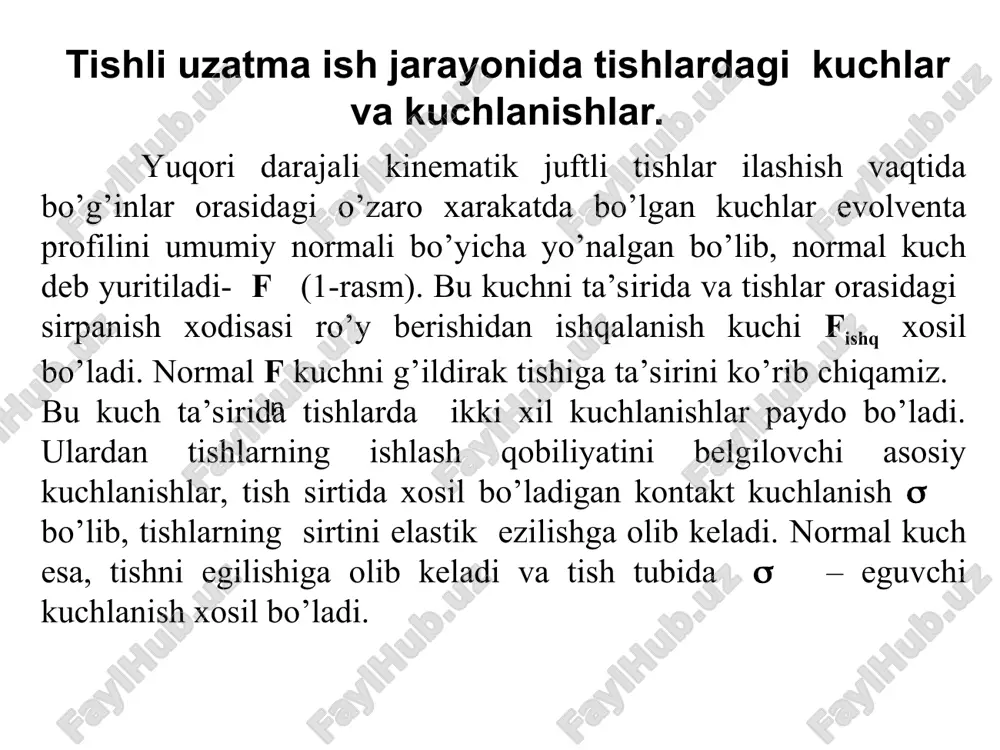

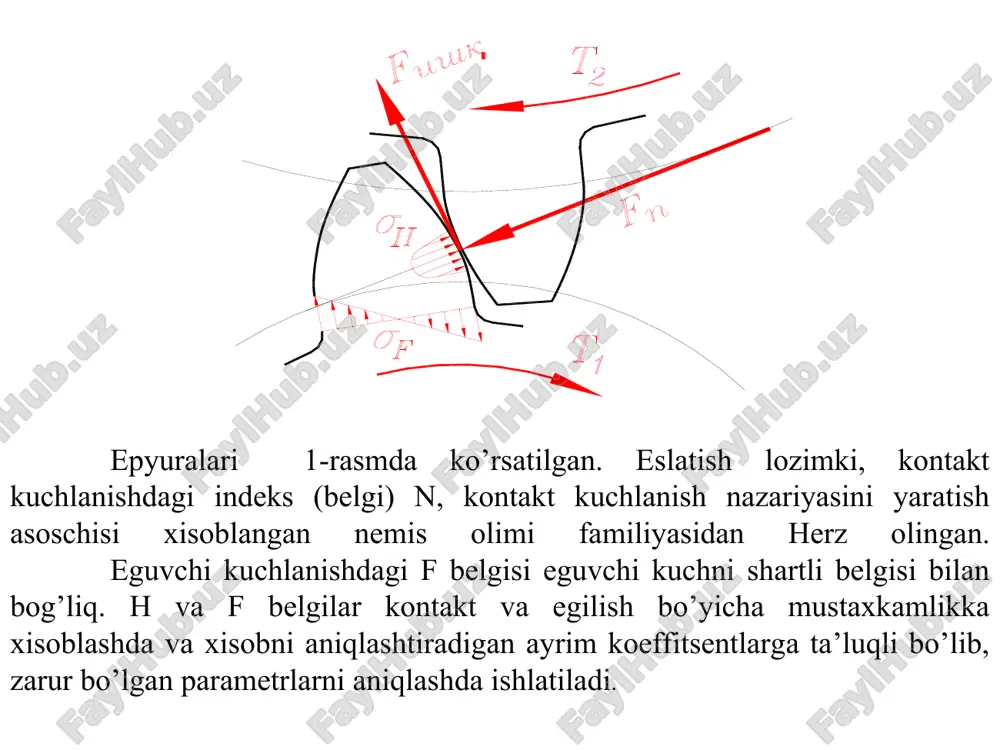

h jarayonida tishlardagi kuchlar va kuchlanishlar. yuqori darajali kinematik juftli tishlar ilashish vaqtida bo’g’inlar orasidagi o’zaro xarakatda bo’lgan kuchlar evolventa profilini umumiy normali bo’yicha yo’nalgan bo’lib, normal kuch deb yuritiladi- f (1-rasm). bu kuchni ta’sirida va tishlar orasidagi sirpanish xodisasi ro’y berishidan ishqalanish kuchi fishq xosil bo’ladi. normal f kuchni g’ildirak tishiga ta’sirini ko’rib chiqamiz. bu kuch ta’sirida tishlarda ikki xil kuchlanishlar paydo bo’ladi. ulardan tishlarning ishlash qobiliyatini belgilovchi asosiy kuchlanishlar, tish sirtida xosil bo’ladigan kontakt kuchlanish  bo’lib, tishlarning sirtini elastik ezilishga olib keladi. normal kuch esa, tishni egilishiga olib keladi va tish tubida  – eguvchi kuchlanish xosil bo’ladi. n epyuralari 1-rasmda ko’rsatilgan. eslatish lozimki, kontakt kuchlanishdagi indeks (belgi) n, kontakt kuchlanish nazariyasini yaratish asoschisi xisoblangan nemis olimi familiyasidan herz olingan. eguvchi kuchlanishdagi f belgisi eguvchi kuchni shartli belgisi bilan bog’liq. h va f belgilar kontakt va egilish bo’yicha mustaxkamlikka xisoblashda va xisobni aniqlashtiradigan ayrim koeffitsentlarga ta’luqli bo’lib, …

3 / 11

tishlarning yemirilishi va ularning ishlash qobiliyatini mezonlari kuchlanishlarning o’zgaruvchi tsikl bilan ta’sir etishi, tishlarning toliqishdan yemirilishga olib keladi. ikki xil yemirilish mavjud: tish sirtlarining yemirilishi va tishlarni sinishi. ishga qobiliyatli uzatmaning xamma tishlari butun va sinmagan bo’lishidan tashqari, ularni sirtlari xam yemirilmagan bo’lishi shart. shunday qilib, tishli uzatmalarning ishga qobiliyatli bo’lishini eng asosiy omillari va mustaxkamlilikka xisoblashda, tish sirtlarini yemirilmaganligi va tishlar sinishligi xisoblanadi. bu mezonlarni mukammal ko’rib chiqamiz. tish sirtlarini yemirilishiga kontakt kuchlanish va ishqalanish sabab bo’ladi. tishlar sirtining yemirilishi deganda quyidagilar yani: toliqish oqibatida uvalanib ketishi, abraziv zarrachali muxitda yemirilishi va yulinib ketishi tushuniladi. toliqish oqibatida uvalanib ketishi yopiq sermoy sharoitda ishlaydigan g’ildiraklarda sodir bo’ladi. uvalanib ketishni asosiy sababi, texnik imkoniyati chegarasidan chiqib ketishi, uzatmaning ishlash tartibinibuzilishi (yuklanish ortib ketishi xollari, qizib ketishi) xisoblanadi. bunday xollarda tish sirtining toliqishi oqibatida uning sirtidan mayda zarrachalar uvalanib chiqadi va ayrim nuqtalarida bilinar-bilinmas darzlar paydo bo’ladi, bora-bora bu darzlar kattalashib chiziqchalar …

4 / 11

barxam berish uchun sirtlarning sirtqi qatlami termik ishlov berish bilan mustaxkamlanadi va tishlar yuqori darajadagi aniqlik bilan tayyorlanadi. abraziv zarrachali muxitda yeyilish yetarli darajada moylanmaydagan ochiq tishli uzatmalarda ko’proq uchrab, ularning ishlash qobiliyatini yo’qotishga sabab bo’ladi. tish ko’ndalang kesimining kamayib ketishi mustaxkamlilik xususiyatini kamaytirib yuboradi. yeyilishni kamaytirish uchun tish sirtining mustaxkamliligini ko’tarish kerak, maxsus moylarni ishlatib tishlar orasiga chang va boshqa mayda qattiq zarrachalar tushishidan saqlash lozim. yulinib ketishi. bunday xodisa, asosan katta tezlik va katta yuklanish bilan ishlaydigan uzatmalarda uchraydi. issiqlik miqdorini ko’payishi tishlar sirtining ayrim joylarida moy qatlami uzilib, metallar bevosita tutashadi. bu xol bir necha bor takrorlangandan so’ng issiqlik shunday darajaga yetadiki, mustaxkamligi kamroq bo’lgan g’ildirak tishining ayrim joylari ikkinchi g’ildirak tishiga yopishib chiqadi. hosil bo’lgan metall zarrachalar ish davomida, shu tish bilan ilashishda bo’lgan tish sirtini sidirib chiqa boshlaydi. bunday yemirilishning oldini olish choralari: tish sirtining qattiqlik chegarasini oshirish, uzatma qizib ketmaslik uchun sovitib turish va …

5 / 11

tavsiya etiladi. tishli uzatmalarning yemirilishi yuqorida ko’rib chiqilgan xillaridan shu vaqtgacha yetarli darajada to’la o’rganilgan tishlarining sinishi xamda sirtning uvalanib ketishidir. shu sababli, uzatmalarni loyixalashda ularning ishlash qobiliyatini baholovchi me’zon sifatida, ya’ni yemirilishga sabab bo’lgan eguvchi f va kontakt n kuchlanishlar qabul qilingan. xozirgi vaqtda tishli uzatmani loyixalash xisobida, asosan kontakt kuchlanish bo’yicha mustaxkamligi belgilanadi.
