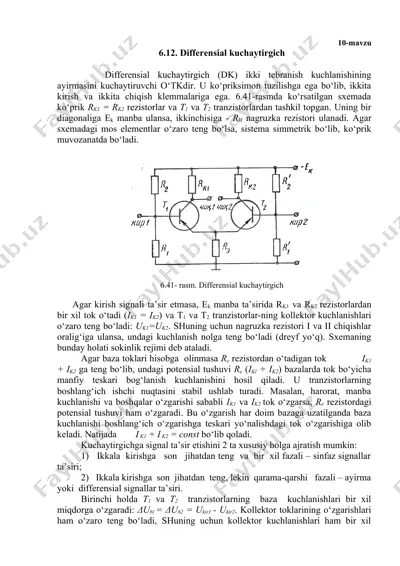

10-mavzu 6.12. differensial kuchaytirgich differensial kuchaytirgich (dk) ikki tebranish kuchlanishining ayirmasini kuchaytiruvchi o‘tkdir. u ko‘priksimon tuzilishga ega bo‘lib, ikkita kirish va ikkita chiqish klemmalariga ega. 6.41-rasmda ko‘rsatilgan sxemada ko‘prik rk1 = rk2 rezistorlar va t1 va t2 tranzistorlardan tashkil topgan. uning bir diagonaliga ek manba ulansa, ikkinchisiga - rh nagruzka rezistori ulanadi. agar sxemadagi mos elementlar o‘zaro teng bo‘lsa, sistema simmetrik bo‘lib, ko‘prik muvozanatda bo‘ladi. 6.41- rasm. differensial kuchaytirgich agar kirish signali ta’sir etmasa, ek manba ta’sirida rk1 va rk2 rezistorlardan bir xil tok o‘tadi (ik1 = ik2) va t1 va t2 tranzistorlar-ning kollektor kuchlanishlari o‘zaro teng bo‘ladi: uk1=uk2. shuning uchun nagruzka rezistori i va ii chiqishlar oralig‘iga ulansa, undagi kuchlanish nolga teng bo‘ladi (dreyf yo‘q). sxemaning bunday holati sokinlik rejimi deb ataladi. agar baza toklari hisobga olinmasa re rezistordan o‘tadigan tok ik1 + ik2 ga teng bo‘lib, undagi potensial tushuvi re (ikl + ik2) bazalarda tok bo‘yicha manfiy teskari …

2 / 3

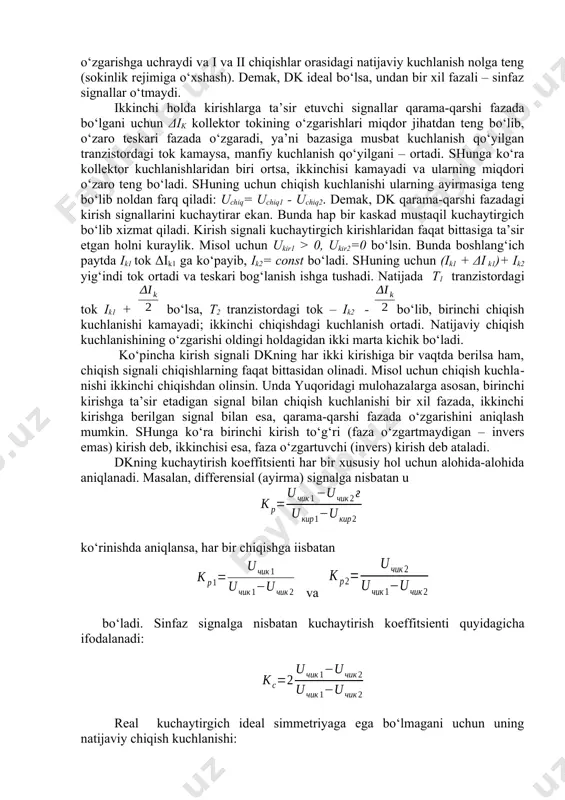

kollektor kuchlanishlari ham bir xil o‘zgarishga uchraydi va i va ii chiqishlar orasidagi natijaviy kuchlanish nolga teng (sokinlik rejimiga o‘xshash). demak, dk ideal bo‘lsa, undan bir xil fazali – sinfaz signallar o‘tmaydi. ikkinchi holda kirishlarga ta’sir etuvchi signallar qarama-qarshi fazada bo‘lgani uchun δik kollektor tokining o‘zgarishlari miqdor jihatdan teng bo‘lib, o‘zaro teskari fazada o‘zgaradi, ya’ni bazasiga musbat kuchlanish qo‘yilgan tranzistordagi tok kamaysa, manfiy kuchlanish qo‘yilgani – ortadi. shunga ko‘ra kollektor kuchlanishlaridan biri ortsa, ikkinchisi kamayadi va ularning miqdori o‘zaro teng bo‘ladi. shuning uchun chiqish kuchlanishi ularning ayirmasiga teng bo‘lib noldan farq qiladi: uchiq= uchiq1 - uchiq2. demak, dk qarama-qarshi fazadagi kirish signallarini kuchaytirar ekan. bunda hap bir kaskad mustaqil kuchaytirgich bo‘lib xizmat qiladi. kirish signali kuchaytirgich kirishlaridan faqat bittasiga ta’sir etgan holni kuraylik. misol uchun ukir1 > 0, ukir2=0 bo‘lsin. bunda boshlang‘ich paytda ik1 tok δik1 ga ko‘payib, ik2= const bo‘ladi. shuning uchun (ik1 + δi k1)+ ik2 yig‘indi tok …

3 / 3

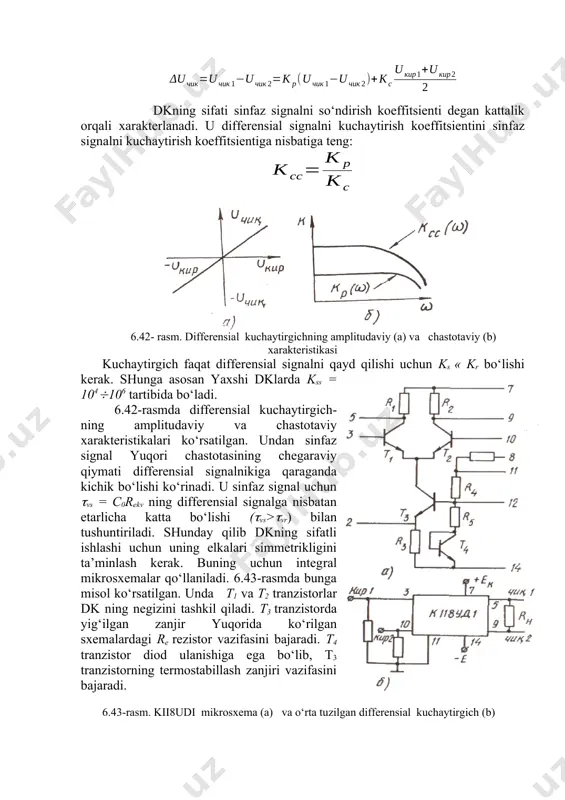

irish koeffitsienti har bir xususiy hol uchun alohida-alohida aniqlanadi. masalan, differensial (ayirma) signalga nisbatan u ko‘rinishda aniqlansa, har bir chiqishga iisbatan va bo‘ladi. sinfaz signalga nisbatan kuchaytirish koeffitsienti quyidagicha ifodalanadi: real kuchaytirgich ideal simmetriyaga ega bo‘lmagani uchun uning natijaviy chiqish kuchlanishi: dkning sifati sinfaz signalni so‘ndirish koeffitsienti degan kattalik orqali xarakterlanadi. u differensial signalni kuchaytirish koeffitsientini sinfaz signalni kuchaytirish koeffitsientiga nisbatiga teng: 6.42- rasm. differensial kuchaytirgichning amplitudaviy (a) va chastotaviy (b) xarakteristikasi kuchaytirgich faqat differensial signalni qayd qilishi uchun ks « kr bo‘lishi kerak. shunga asosan yaxshi dklarda kss = 104106 tartibida bo‘ladi. 6.42-rasmda differensial kuchaytirgich-ning amplitudaviy va chastotaviy xarakteristikalari ko‘rsatilgan. undan sinfaz signal yuqori chastotasining chegaraviy qiymati differensial signalnikiga qaraganda kichik bo‘lishi ko‘rinadi. u sinfaz signal uchun vs = c0rekv ning differensial signalga nisbatan etarlicha katta bo‘lishi (vs>vr) bilan tushuntiriladi. shunday qilib dkning sifatli ishlashi uchun uning elkalari simmetrikligini ta’minlash kerak. buning uchun integral mikrosxemalar qo‘llaniladi. 6.43-rasmda bunga misol …
