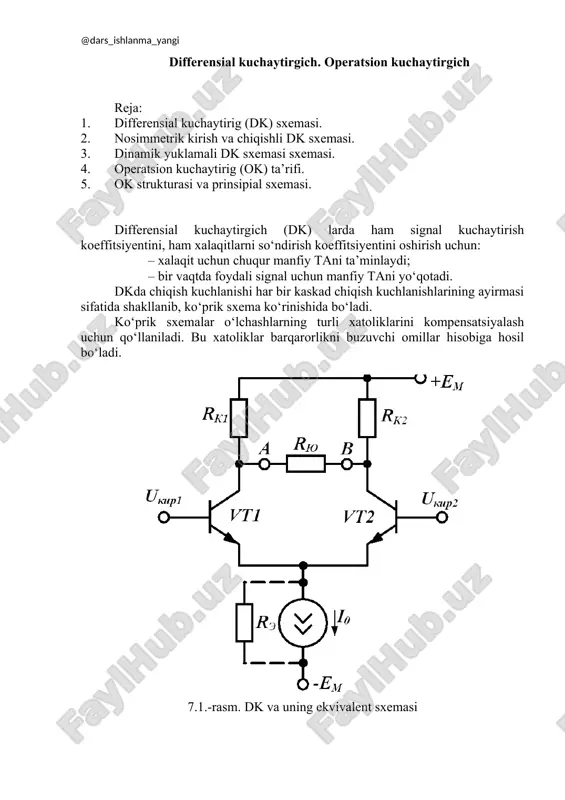

@dars_ishlanma_yangi differensial kuchaytirgich. operatsion kuchaytirgich reja: 1. differensial kuchaytirig (dk) sxemasi. 2. nosimmetrik kirish va chiqishli dk sxemasi. 3. dinamik yuklamali dk sxemasi sxemasi. 4. operatsion kuchaytirig (ok) ta’rifi. 5. ok strukturasi va prinsipial sxemasi. differensial kuchaytirgich (dk) larda ham signal kuchaytirish koeffitsiyentini, ham xalaqitlarni so‘ndirish koeffitsiyentini oshirish uchun: – xalaqit uchun chuqur manfiy tani ta’minlaydi; – bir vaqtda foydali signal uchun manfiy tani yo‘qotadi. dkda chiqish kuchlanishi har bir kaskad chiqish kuchlanishlarining ayirmasi sifatida shakllanib, ko‘prik sxema ko‘rinishida bo‘ladi. ko‘prik sxemalar o‘lchashlarning turli xatoliklarini kompensatsiyalash uchun qo‘llaniladi. bu xatoliklar barqarorlikni buzuvchi omillar hisobiga hosil bo‘ladi. 7.1.-rasm. dk va uning ekvivalent sxemasi kuchaytirgich ikkita simmetrik yelkadan tashkil topgan bo‘lib, birinchisi vt1 tranzistor va rk1 rezistordan, ikkinchisi esa vt2 tranzistor va rk2 rezistordan tashkil topgan. re rezistor ikkala yelka uchun umumiy. har bir yelka manfiy tali ue ulangan kaskadni tashkil etadi. sxemaning boshlang‘ich ish rejimi i0 tok bilan aniqlanuvchi btg yoki …

2 / 6

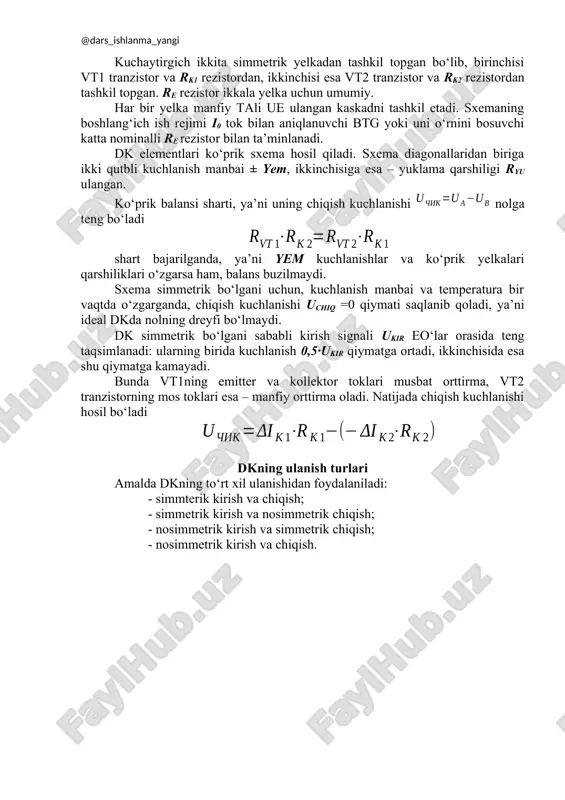

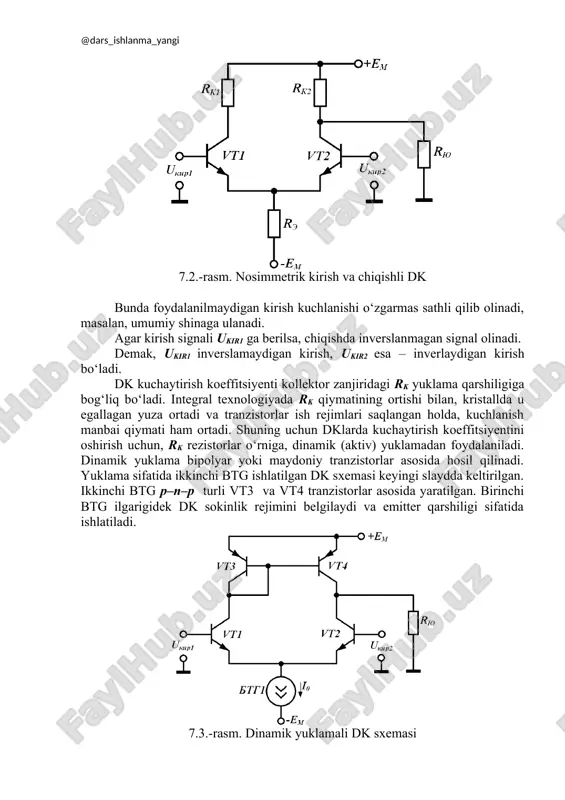

vt1ning emitter va kollektor toklari musbat orttirma, vt2 tranzistorning mos toklari esa – manfiy orttirma oladi. natijada chiqish kuchlanishi hosil bo‘ladi dkning ulanish turlari amalda dkning to‘rt xil ulanishidan foydalaniladi: - simmterik kirish va chiqish; - simmetrik kirish va nosimmetrik chiqish; - nosimmetrik kirish va simmetrik chiqish; - nosimmetrik kirish va chiqish. 7.2.-rasm. nosimmetrik kirish va chiqishli dk bunda foydalanilmaydigan kirish kuchlanishi o‘zgarmas sathli qilib olinadi, masalan, umumiy shinaga ulanadi. agar kirish signali ukir1 ga berilsa, chiqishda inverslanmagan signal olinadi. demak, ukir1 inverslamaydigan kirish, ukir2 esa – inverlaydigan kirish bo‘ladi. dk kuchaytirish koeffitsiyenti kollektor zanjiridagi rk yuklama qarshiligiga bog‘liq bo‘ladi. integral texnologiyada rk qiymatining ortishi bilan, kristallda u egallagan yuza ortadi va tranzistorlar ish rejimlari saqlangan holda, kuchlanish manbai qiymati ham ortadi. shuning uchun dklarda kuchaytirish koeffitsiyentini oshirish uchun, rk rezistorlar o‘rniga, dinamik (aktiv) yuklamadan foydalaniladi. dinamik yuklama bipolyar yoki maydoniy tranzistorlar asosida hosil qilinadi. yuklama sifatida ikkinchi btg ishlatilgan …

3 / 6

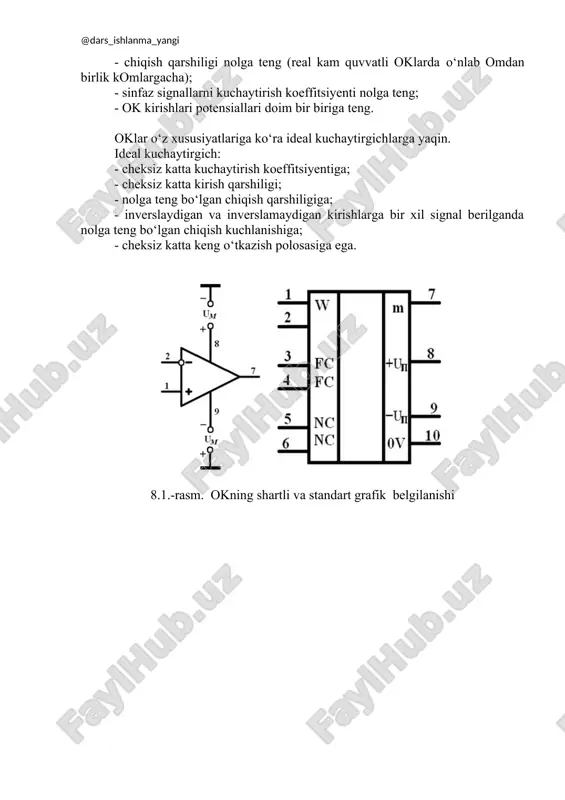

log signallar ustidan turli amallarni bajarishga mo‘ljallangan, differensial kuchaytirish prinsipiga asoslangan, kuchlanish bo‘yicha katta kuchaytirish koeffitsiyentiga ega bo‘lgan integral o‘zgarmas tok kuchaytirgichiga aytiladi. bunday amallarga qo‘shish, ayirish, ko‘paytirish, bo‘lish, integrallash, differensiallash, masshtablash kabi matematik amallar kiradi. hozirgi kunda oklar analog va raqamli qurilmalarda kuchaytirish, cheklash, ko‘paytirish, chastotani filtrlash, generatsiyalash, signallarni barqarorlashda qo‘llanilib kelmoqda. buning uchun oklarga musbat va manfiy teskari aloqa (ta) zanjirlari kiritiladi. ta zanjirlari yordamida oklar yuqorida qayd etilgan amallarni (operatsiyalarni) bajaradilar. okga quyiladigan talablar ok sxemalari ish prinsipini tushunish va tahlilini aniqlashtirish maqsadida ideal ok tushunchasi kiritiladi. ular quyidagi xossalarga ega: - cheksiz katta kuchlanish bo‘yicha kuchaytirish koeffitsiyenti ku0=∞ (real oklarda 1 mingdan 100 mln. gacha); - siljitish kuchlanishi usil=0, ya’ni ikkala kirishlarda kuchlanishlar teng bo‘lsa, chiqishdagi kuchlanish ham nolga teng bo‘ladi (real oklarda usil = 5 mkv÷50 mv); - chiqish toklari nolga teng (real oklarda na ulushlaridan birlik mka gacha); - chiqish qarshiligi nolga teng (real …

4 / 6

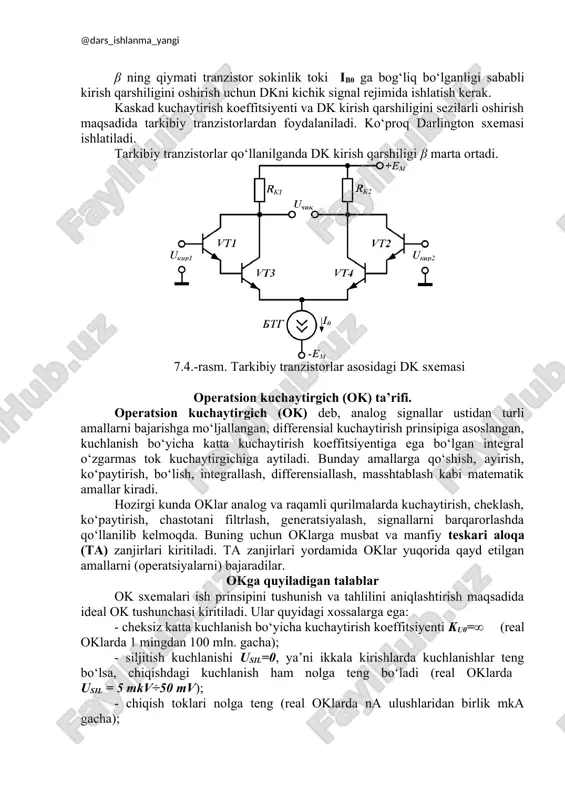

7.png image8.png image9.png image1.png image2.wmf oleobject1.bin 1 2 2 1 k vt k vt r r r r × = × ) ( 2 2 1 1 k k k k chik r i r i u × d - - × d = v a chik u u u - =
