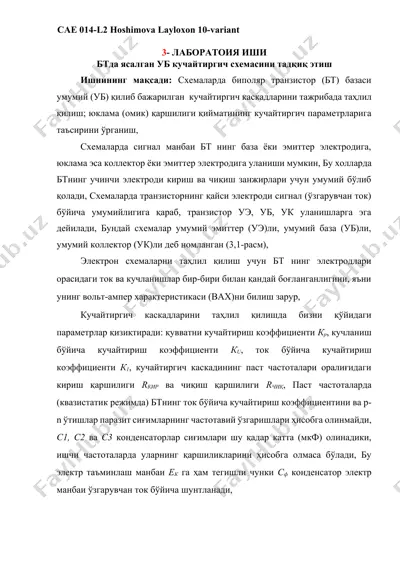

cae 014-l2 hoshimova layloxon 10-variant 3- лаборатоия иши бтда ясалган уб кучайтиргич схемасини тадқиқ этиш ишнининг мақсади: схемаларда биполяр транзистор (бт) базаси умумий (уб) қилиб бажарилган кучайтиргич каскадларини тажрибада таҳлил қилиш; юклама (омик) қаршилиги қийматининг кучайтиргич параметрларига таъсирини ўрганиш, схемаларда сигнал манбаи бт нинг база ёки эмиттер электродига, юклама эса коллектор ёки эмиттер электродига уланиши мумкин, бу холларда бтнинг учинчи электроди кириш ва чиқиш занжирлари учун умумий бўлиб қолади, схемаларда транзисторнинг қайси электроди сигнал (ўзгарувчан ток) бўйича умумийлигига қараб, транзистор уэ, уб, ук уланишларга эга дейилади, бундай схемалар умумий эмиттер (уэ)ли, умумий база (уб)ли, умумий коллектор (ук)ли деб номланган (3,1-расм), электрон схемаларни таҳлил қилиш учун бт нинг электродлари орасидаги ток ва кучланишлар бир-бири билан қандай боғланганлигини, яъни унинг вольт-ампер характеристикаси (вах)ни билиш зарур, кучайтиргич каскадларини таҳлил қилишда бизни қўйидаги параметрлар қизиқтиради: қувватни кучайтириш коэффициенти кр, кучланиш бўйича кучайтириш коэффициенти кu, ток бўйича кучайтириш коэффициенти к1, кучайтиргич каскадининг паст частоталари оралиғидаги …

2 / 7

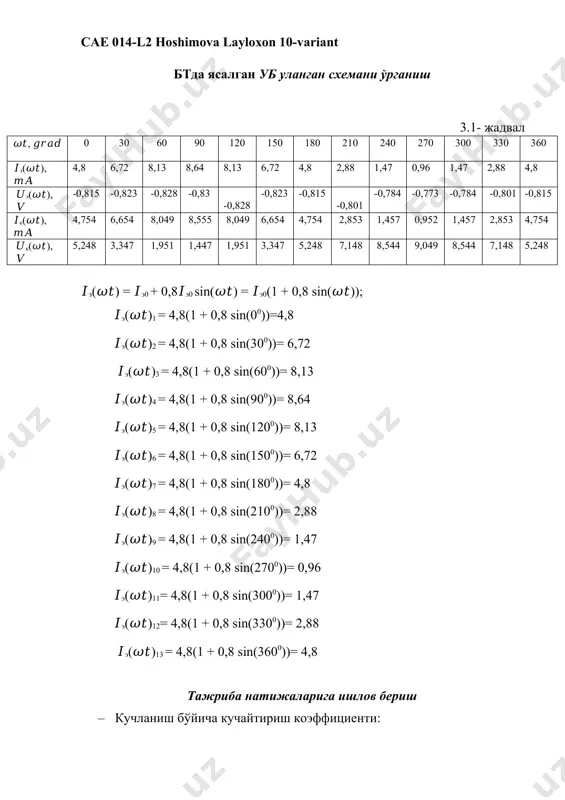

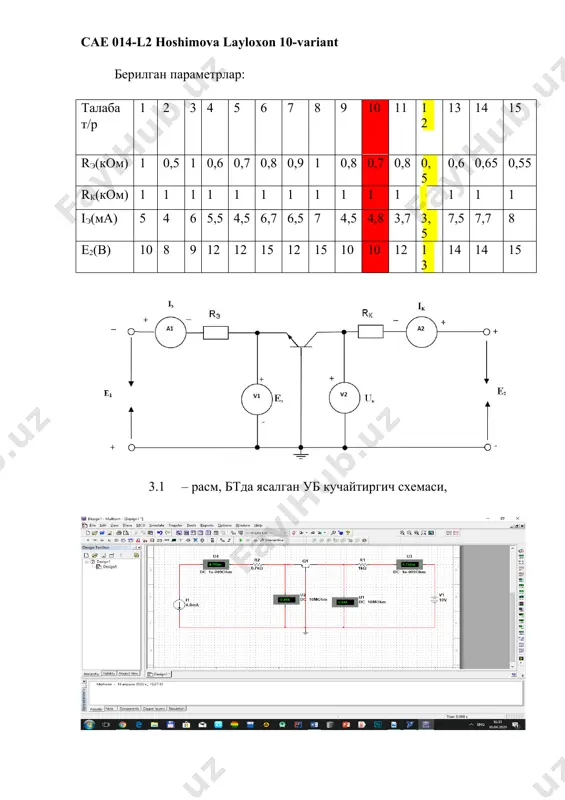

иргич схемаси, бтда ясалган уб уланган схемани ўрганиш 3.1- жадвал 𝜔𝑡, 𝑔𝑟𝑎𝑑 0 30 60 90 120 150 180 210 240 270 300 330 360 𝐼э(𝜔𝑡), 𝑚𝐴 4,8 6,72 8,13 8,64 8,13 6,72 4,8 2,88 1,47 0,96 1,47 2,88 4,8 𝑈э(𝜔𝑡), 𝑉 -0,815 -0,823 -0,828 -0,83 -0,828 -0,823 -0,815 -0,801 -0,784 -0,773 -0,784 -0,801 -0,815 𝐼к(𝜔𝑡), 𝑚𝐴 4,754 6,654 8,049 8,555 8,049 6,654 4,754 2,853 1,457 0,952 1,457 2,853 4,754 𝑈к(𝜔𝑡), 𝑉 5,248 3,347 1,951 1,447 1,951 3,347 5,248 7,148 8,544 9,049 8,544 7,148 5,248 𝐼э(𝜔𝑡) = 𝐼э0 + 0,8𝐼э0 sin(𝜔𝑡) = 𝐼э0(1 + 0,8 sin(𝜔𝑡)); 𝐼э(𝜔𝑡)1 = 4,8(1 + 0,8 sin(00))=4,8 𝐼э(𝜔𝑡)2 = 4,8(1 + 0,8 sin(300))= 6,72 𝐼э(𝜔𝑡)3 = 4,8(1 + 0,8 sin(600))= 8,13 𝐼э(𝜔𝑡)4 = 4,8(1 + 0,8 sin(900))= 8,64 𝐼э(𝜔𝑡)5 = 4,8(1 + 0,8 sin(1200))= 8,13 𝐼э(𝜔𝑡)6 = 4,8(1 + 0,8 sin(1500))= 6,72 𝐼э(𝜔𝑡)7 = 4,8(1 + 0,8 sin(1800))= 4,8 𝐼э(𝜔𝑡)8 = 4,8(1 + 0,8 sin(2100))= …

3 / 7

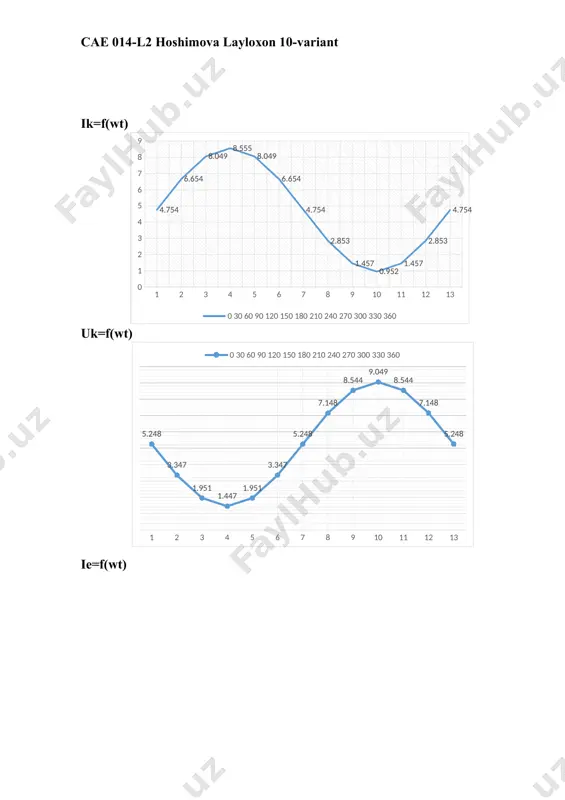

n foydalandim. kirish va chiqishdagi kuchlanish, tok kuchilarni bir biriga bog`liqligini ko`ribchiqdim va grafikdan xulosa qildim. bu laboratoriya ishida men : ki, ku, kp kuchaytirish koeffitsientlari (tok, kuchlanish, quvvat bo`yicha) hisoblab topdim, rdin,kir dinamik kirish qarshiligi, rdin,chiq dinamik chiqish qarshiligini hisoblab topdim. olingan natijalardan shuni xulosa qildimki o`lchangan barcha parametrlar davriy ravishda o`zgardi va grafigi sinusoidal chiziqdan iborat bo`ldi. 0 30 60 90 120 150 180 210 240 270 300 330 360 4.7539999999999996 6.6539999999999999 8.0489999999999995 8.5549999999999997 8.0489999999999995 6.6539999999999999 4.7539999999999996 2.8530000000000002 1.4570000000000001 0.95199999999999996 1.4570000000000001 2.8530000000000002 4.7539999999999996 0 30 60 90 120 150 180 210 240 270 300 330 360 5.2480000000000002 3.347 1.9510000000000001 1.4470000000000001 1.9510000000000001 3.347 5.2480000000000002 7.1479999999999997 8.5440000000000005 9.0489999999999995 8.5440000000000005 7.1479999999999997 5.2480000000000002 0 30 60 90 120 150 180 210 240 270 300 330 360 4.8 6.72 8.1300000000000008 8.64 8.1300000000000008 6.72 4.8 2.88 1.47 0.96 1.47 2.88 4.8 0 30 60 90 120 150 180 210 240 270 300 330 360 …

4 / 7

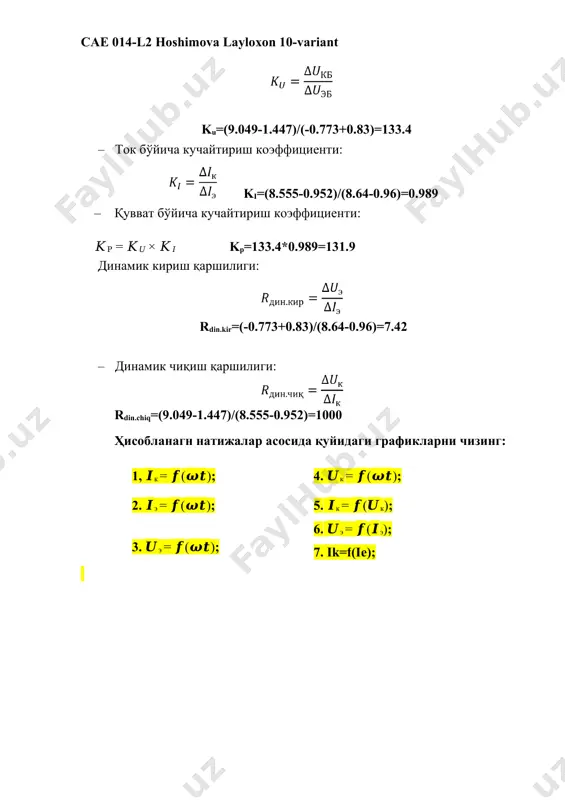

6,654 8,049 8,555 8,049 6,654 4,754 2,853 1,457 0,952 1,457 2,853 4,754 4.8 6.72 8.1300000000000008 8.64 8.1300000000000008 6.72 4.8 2.88 1.47 0.96 1.47 2.88 4.8 ie ik image3.png image4.png image5.png image6.png image1.jpg image2.png
