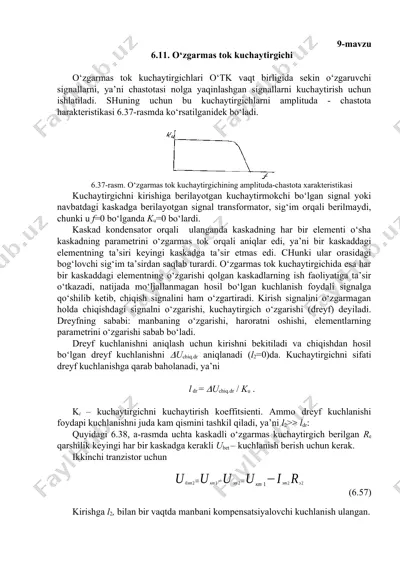

9-mavzu 6.11. o‘zgarmas tok kuchaytirgichi o‘zgarmas tok kuchaytirgichlari o‘tk vaqt birligida sekin o‘zgaruvchi signallarni, ya’ni chastotasi nolga yaqinlashgan signallarni kuchaytirish uchun ishlatiladi. shuning uchun bu kuchaytirgichlarni amplituda - chastota harakteristikasi 6.37-rasmda ko‘rsatilganidek bo‘ladi. 6.37-rasm. o‘zgarmas tok kuchaytirgichining amplituda-chastota xarakteristikasi kuchaytirgichni kirishiga berilayotgan kuchaytirmokchi bo‘lgan signal yoki navbatdagi kaskadga berilayotgan signal transformator, sig‘im orqali berilmaydi, chunki u f=0 bo‘lganda ku=0 bo‘lardi. kaskad kondensator orqali ulanganda kaskadning har bir elementi o‘sha kaskadning parametrini o‘zgarmas tok orqali aniqlar edi, ya’ni bir kaskaddagi elementning ta’siri keyingi kaskadga ta’sir etmas edi. chunki ular orasidagi bog‘lovchi sig‘im ta’sirdan saqlab turardi. o‘zgarmas tok kuchaytirgichida esa har bir kaskaddagi elementning o‘zgarishi qolgan kaskadlarning ish faoliyatiga ta’sir o‘tkazadi, natijada mo‘ljallanmagan hosil bo‘lgan kuchlanish foydali signalga qo‘shilib ketib, chiqish signalini ham o‘zgartiradi. kirish signalini o‘zgarmagan holda chiqishdagi signalni o‘zgarishi, kuchaytirgich o‘zgarishi (dreyf) deyiladi. dreyfning sababi: manbaning o‘zgarishi, haroratni oshishi, elementlarning parametrini o‘zgarishi sabab bo‘ladi. dreyf kuchlanishni aniqlash uchun kirishni bekitiladi …

2 / 5

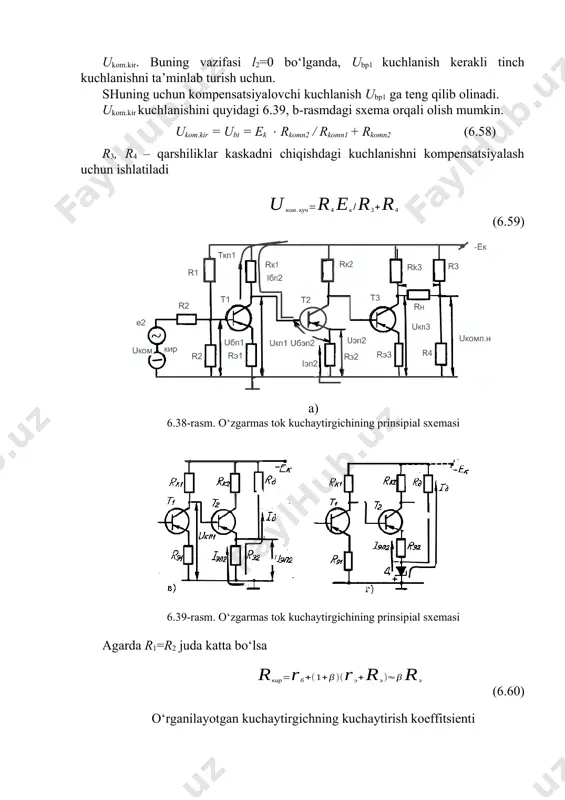

ganda, ubp1 kuchlanish kerakli tinch kuchlanishni ta’minlab turish uchun. shuning uchun kompensatsiyalovchi kuchlanish ubp1 ga teng qilib olinadi. ukom.kir kuchlanishini quyidagi 6.39, b-rasmdagi sxema orqali olish mumkin. ukom.kir = ubt = ek rkomn2 / rkomn1 + rkomn2 (6.58) r3, r4 – qarshiliklar kaskadni chiqishdagi kuchlanishni kompensatsiyalash uchun ishlatiladi (6.59) a) 6.38-rasm. o‘zgarmas tok kuchaytirgichining prinsipial sxemasi 6.39-rasm. o‘zgarmas tok kuchaytirgichining prinsipial sxemasi agarda r1=r2 juda katta bo‘lsa (6.60) o‘rganilayotgan kuchaytirgichning kuchaytirish koeffitsienti teng. . natijada (6.61) (6.62) (6.63) ko‘rinib turibdiki navbatdaga keyingi kaskadga o‘tgan sari kollektor potensiali oshib boradi. bu esa rk ni kamaytirishga olib keladi. re esa quyidagicha re ni pasayishi (6.63) dagi ki3 ni kamayishiga olib keladi. shuning uchun sxemani boshqacharoq qilib o‘zgartiramiz. 6.46-v rasmda re ning kamayishi r qo‘shimchani kushish hisobiga bo‘ladi ya’ni re dan ik tokni oqishi sabab bo‘ladi. 6.46-g rasmda emitter zanjiriga stabilitron ulanadi. bunda rk stabilitronni boshlanishi ishga tushirish holati uchun kerak bo‘ladi. manfiy …

3 / 5

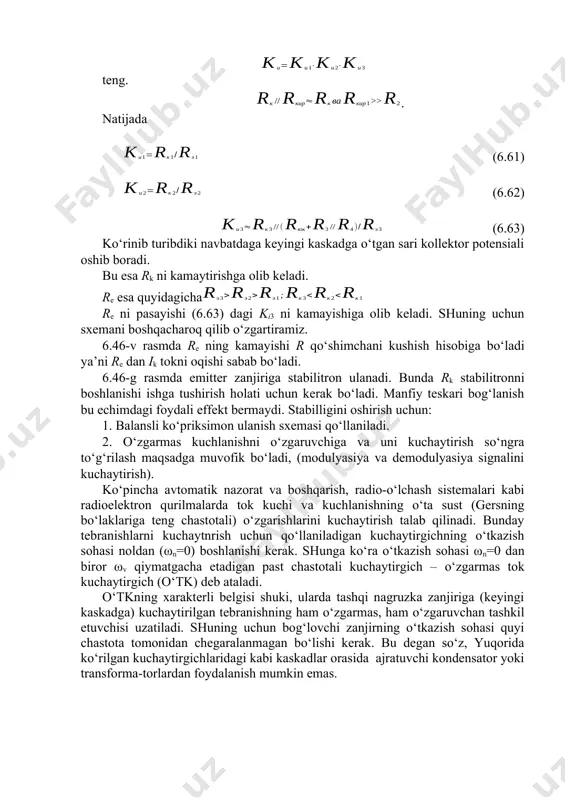

ularda tashqi nagruzka zanjiriga (keyingi kaskadga) kuchaytirilgan tebranishning ham o‘zgarmas, ham o‘zgaruvchan tashkil etuvchisi uzatiladi. shuning uchun bog‘lovchi zanjirning o‘tkazish sohasi quyi chastota tomonidan chegaralanmagan bo‘lishi kerak. bu degan so‘z, yuqorida ko‘rilgan kuchaytirgichlaridagi kabi kaskadlar orasida ajratuvchi kondensator yoki transforma-torlardan foydalanish mumkin emas. 6.40- rasm. o‘zgarmas tok kuchaytirgichi o‘tkning kaskadlari o‘zaro galvanik bog‘lanishda bo‘ladi. uning eng sodda usuli bir kaskadning chiqishini keyingi kaskadning kirishiga bevosita tutashtirishdir. lekin bunday ulanish har bir kaskadning o‘zgarmas tok bo‘yicha ish rejimini o‘zgartib yuboradi. shuning uchun ularni moslash chorasi ko‘rilishi shart. ulardan biri sxemaga tok bo‘yicha manfiy teskari bog‘lanish kiritishdir. 6.40-rasmda ikki kaskadli o‘tkning sodda sxemasi ko‘rsatilgan. unda t1 tranzistorning kollektori t2 tranzistorning bazasi bilan bevosita tutashtirilgan. shuning uchun ularning potensiallari o‘zaro teng bo‘ladi. bazalarga beriladigan siljitish kuchlanishi esa, son jihatdan kollektor kuchlanishi bilan keyingi kaskadning emitter kuchlanishi ayirmasiga teng. masalan, t2 tranzistor uchun ub2=uk1-ue2. unda ue2=1e2•ke2 va hokazo. shuning uchun baza kuchlanishining kerakli qiymatini …

4 / 5

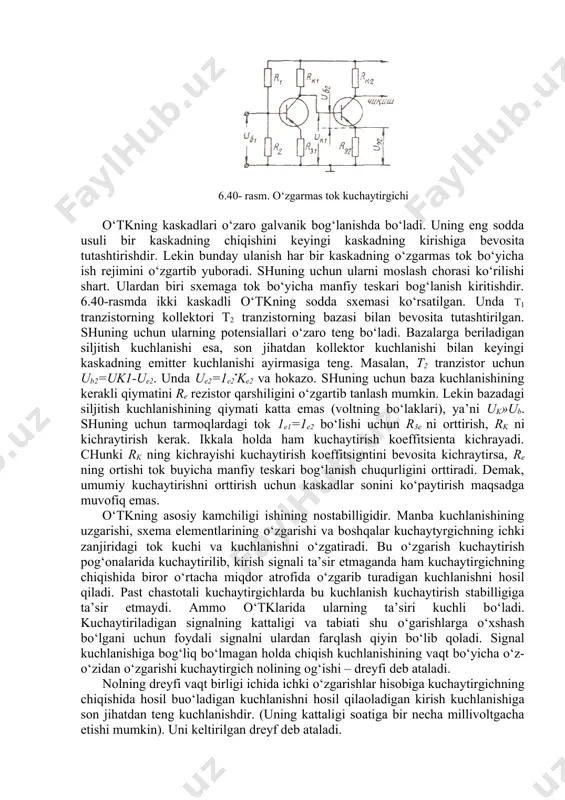

kuchaytyrgichning ichki zanjiridagi tok kuchi va kuchlanishni o‘zgatiradi. bu o‘zgarish kuchaytirish pog‘onalarida kuchaytirilib, kirish signali ta’sir etmaganda ham kuchaytirgichning chiqishida biror o‘rtacha miqdor atrofida o‘zgarib turadigan kuchlanishni hosil qiladi. past chastotali kuchaytirgichlarda bu kuchlanish kuchaytirish stabilligiga ta’sir etmaydi. ammo o‘tklarida ularning ta’siri kuchli bo‘ladi. kuchaytiriladigan signalning kattaligi va tabiati shu o‘garishlarga o‘xshash bo‘lgani uchun foydali signalni ulardan farqlash qiyin bo‘lib qoladi. signal kuchlanishiga bog‘liq bo‘lmagan holda chiqish kuchlanishining vaqt bo‘yicha o‘z-o‘zidan o‘zgarishi kuchaytirgich nolining og‘ishi – dreyfi deb ataladi. nolning dreyfi vaqt birligi ichida ichki o‘zgarishlar hisobiga kuchaytirgichning chiqishida hosil buo‘ladigan kuchlanishni hosil qilaoladigan kirish kuchlanishiga son jihatdan teng kuchlanishdir. (uning kattaligi soatiga bir necha millivoltgacha etishi mumkin). uni keltirilgan dreyf deb ataladi. keltirilgan dreyf kuchaytirgichning sezgirligini ifodalaydi. uni aniqlash uchun dreyf kuchlanishi udchiq ni (kuchaytirgichning kirish klemmalari qisqa tutashtirilgan holda olingan) kuchaytirish koeffitsientiga bo‘lish kerak. dreyfni kamaytirish uchun kuchaytirgich sxemasida turg‘un ishlaydigan elementlardan foydalaniladi; ta’minlash manbalari turli stabilizatorlar yordamida …

5 / 5

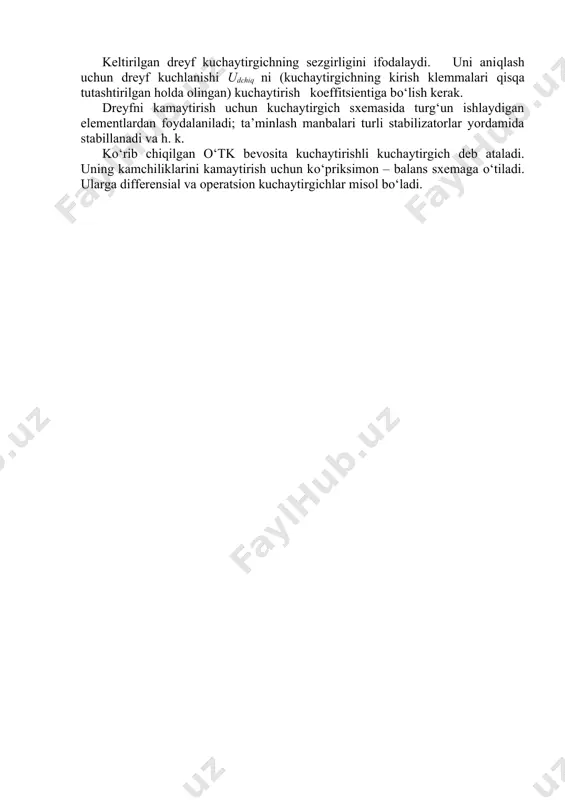

кир к кир к ва 2 1 // >> » r r k э к u 1 1 1 / = r r k э к u 2 2 2 / = r r r r r k э юк к u 3 4 3 3 3 / ) // //( + » r r r r r r к к к э э э 1 2 3 1 2 3 ; > r i u u u u э эт эт кт бэт кт 2 2 2 1 2 1 - = - = r r e r u к куч ком 4 3 4 . / + =
