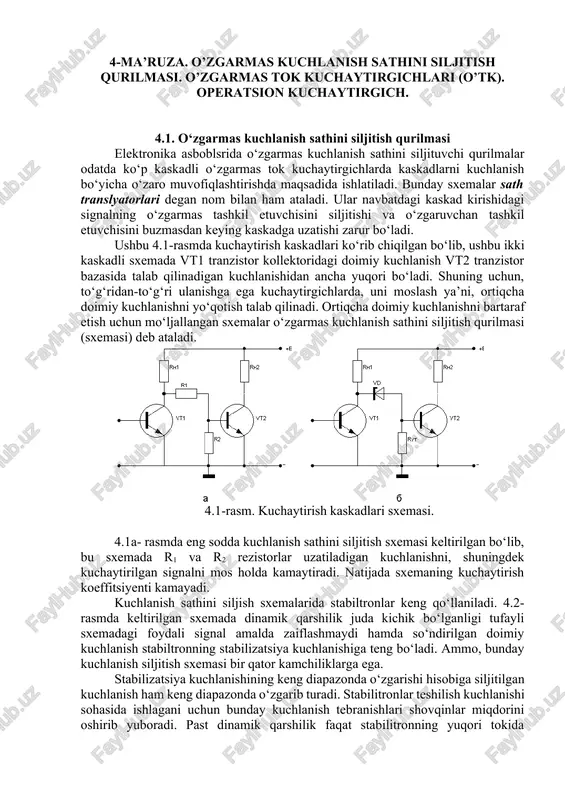

4-ma’ruza. o’zgarmas kuchlanish sathini siljitish qurilmasi. o’zgarmas tok kuchaytirgichlari (o’tk). operatsion kuchaytirgich. 4.1. o‘zgarmas kuchlanish sathini siljitish qurilmasi elektronika asboblsrida o‘zgarmas kuchlanish sathini siljituvchi qurilmalar odatda ko‘p kaskadli o‘zgarmas tok kuchaytirgichlarda kaskadlarni kuchlanish bo‘yicha o‘zaro muvofiqlashtirishda maqsadida ishlatiladi. bunday sxemalar sath translyatorlari degan nom bilan ham ataladi. ular navbatdagi kaskad kirishidagi signalning o‘zgarmas tashkil etuvchisini siljitishi va o‘zgaruvchan tashkil etuvchisini buzmasdan keying kaskadga uzatishi zarur bo‘ladi. ushbu 4.1-rasmda kuchaytirish kaskadlari ko‘rib chiqilgan bo‘lib, ushbu ikki kaskadli sxemada vt1 tranzistor kollektoridagi doimiy kuchlanish vt2 tranzistor bazasida talab qilinadigan kuchlanishidan ancha yuqori bo‘ladi. shuning uchun, to‘g‘ridan-to‘g‘ri ulanishga ega kuchaytirgichlarda, uni moslash ya’ni, ortiqcha doimiy kuchlanishni yo‘qotish talab qilinadi. ortiqcha doimiy kuchlanishni bartaraf etish uchun mo‘ljallangan sxemalar o‘zgarmas kuchlanish sathini siljitish qurilmasi (sxemasi) deb ataladi. 4.1-rasm. kuchaytirish kaskadlari sxemasi. 4.1a- rasmda eng sodda kuchlanish sathini siljitish sxemasi keltirilgan bo‘lib, bu sxemada r1 va r2 rezistorlar uzatiladigan kuchlanishni, shuningdek kuchaytirilgan signalni mos holda kamaytiradi. …

2 / 18

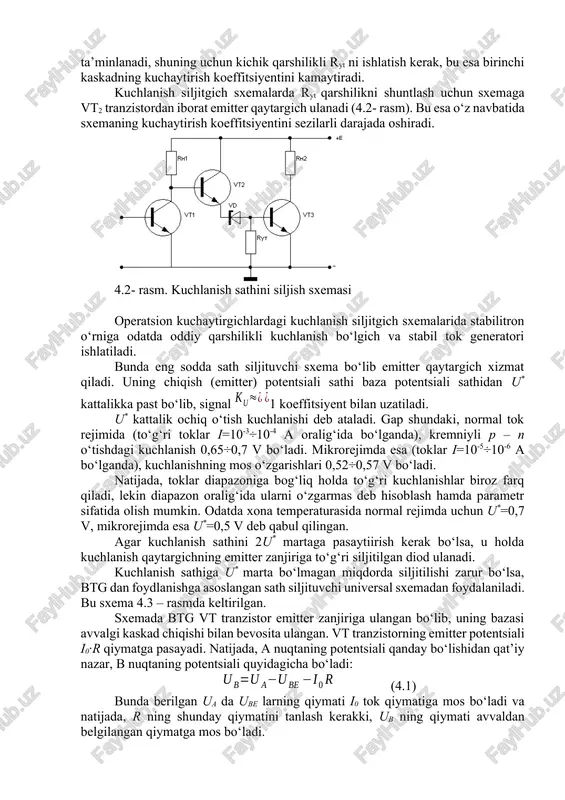

kuchlanish tebranishlari shovqinlar miqdorini oshirib yuboradi. past dinamik qarshilik faqat stabilitronning yuqori tokida ta’minlanadi, shuning uchun kichik qarshilikli ryt ni ishlatish kerak, bu esa birinchi kaskadning kuchaytirish koeffitsiyentini kamaytiradi. kuchlanish siljitgich sxemalarda ryt qarshilikni shuntlash uchun sxemaga vt2 tranzistordan iborat emitter qaytargich ulanadi (4.2- rasm). bu esa o‘z navbatida sxemaning kuchaytirish koeffitsiyentini sezilarli darajada oshiradi. 4.2- rasm. kuchlanish sathini siljish sxemasi operatsion kuchaytirgichlardagi kuchlanish siljitgich sxemalarida stabilitron o‘rniga odatda oddiy qarshilikli kuchlanish bo‘lgich va stabil tok generatori ishlatiladi. bunda eng sodda sath siljituvchi sxema bo‘lib emitter qaytargich xizmat qiladi. uning chiqish (emitter) potentsiali sathi baza potentsiali sathidan u* kattalikka past bo‘lib, signal 1 koeffitsiyent bilan uzatiladi. u* kattalik ochiq o‘tish kuchlanishi deb ataladi. gap shundaki, normal tok rejimida (to‘g‘ri toklar i=10-3÷10-4 a oralig‘ida bo‘lganda), kremniyli p – n o‘tishdagi kuchlanish 0,65÷0,7 v bo‘ladi. mikrorejimda esa (toklar i=10-5÷10-6 a bo‘lganda), kuchlanishning mos o‘zgarishlari 0,52÷0,57 v bo‘ladi. natijada, toklar diapazoniga bog‘liq holda …

3 / 18

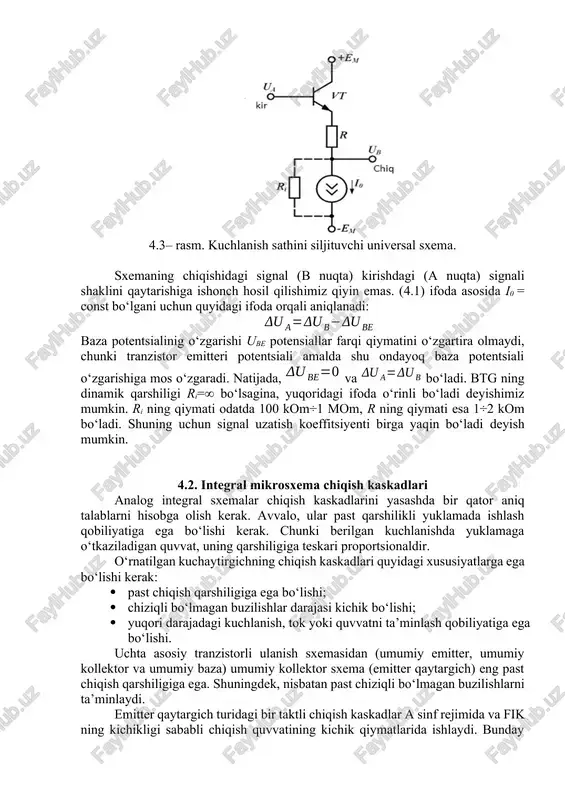

siali i0·r qiymatga pasayadi. natijada, a nuqtaning potentsiali qanday bo‘lishidan qat’iy nazar, b nuqtaning potentsiali quyidagicha bo‘ladi: (4.1) bunda berilgan ua da ube larning qiymati i0 tok qiymatiga mos bo‘ladi va natijada, r ning shunday qiymatini tanlash kerakki, ub ning qiymati avvaldan belgilangan qiymatga mos bo‘ladi. 4.3– rasm. kuchlanish sathini siljituvchi universal sxema. sxemaning chiqishidagi signal (b nuqta) kirishdagi (a nuqta) signali shaklini qaytarishiga ishonch hosil qilishimiz qiyin emas. (4.1) ifoda asosida i0 = const bo‘lgani uchun quyidagi ifoda orqali aniqlanadi: baza potentsialinig o‘zgarishi ube potensiallar farqi qiymatini o‘zgartira olmaydi, chunki tranzistor emitteri potentsiali amalda shu ondayoq baza potentsiali o‘zgarishiga mos o‘zgaradi. natijada, va bo‘ladi. btg ning dinamik qarshiligi ri=∞ bo‘lsagina, yuqoridagi ifoda o‘rinli bo‘ladi deyishimiz mumkin. ri ning qiymati odatda 100 kom÷1 mom, r ning qiymati esa 1÷2 kom bo‘ladi. shuning uchun signal uzatish koeffitsiyenti birga yaqin bo‘ladi deyish mumkin. 4.2. integral mikrosxema chiqish kaskadlari analog integral sxemalar chiqish …

4 / 18

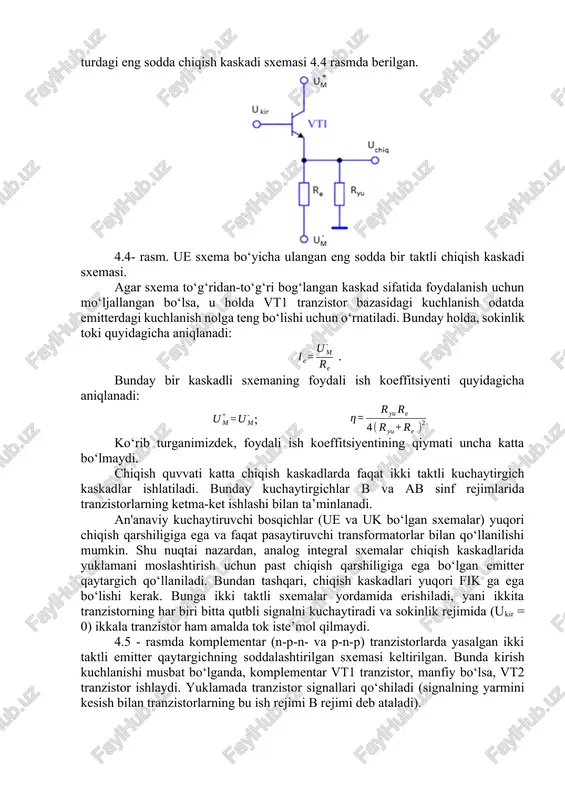

ning kichikligi sababli chiqish quvvatining kichik qiymatlarida ishlaydi. bunday turdagi eng sodda chiqish kaskadi sxemasi 4.4 rasmda berilgan. 4.4- rasm. ue sxema bo‘yicha ulangan eng sodda bir taktli chiqish kaskadi sxemasi. agar sxema to‘g‘ridan-to‘g‘ri bog‘langan kaskad sifatida foydalanish uchun mo‘ljallangan bo‘lsa, u holda vt1 tranzistor bazasidagi kuchlanish odatda emitterdagi kuchlanish nolga teng bo‘lishi uchun o‘rnatiladi. bunday holda, sokinlik toki quyidagicha aniqlanadi: . bunday bir kaskadli sxemaning foydali ish koeffitsiyenti quyidagicha aniqlanadi: ; ko‘rib turganimizdek, foydali ish koeffitsiyentining qiymati uncha katta bo‘lmaydi. chiqish quvvati katta chiqish kaskadlarda faqat ikki taktli kuchaytirgich kaskadlar ishlatiladi. bunday kuchaytirgichlar b va ab sinf rejimlarida tranzistorlarning ketma-ket ishlashi bilan ta’minlanadi. an'anaviy kuchaytiruvchi bosqichlar (ue va uk bo‘lgan sxemalar) yuqori chiqish qarshiligiga ega va faqat pasaytiruvchi transformatorlar bilan qo‘llanilishi mumkin. shu nuqtai nazardan, analog integral sxemalar chiqish kaskadlarida yuklamani moslashtirish uchun past chiqish qarshiligiga ega bo‘lgan emitter qaytargich qo‘llaniladi. bundan tashqari, chiqish kaskadlari yuqori fik ga ega …

5 / 18

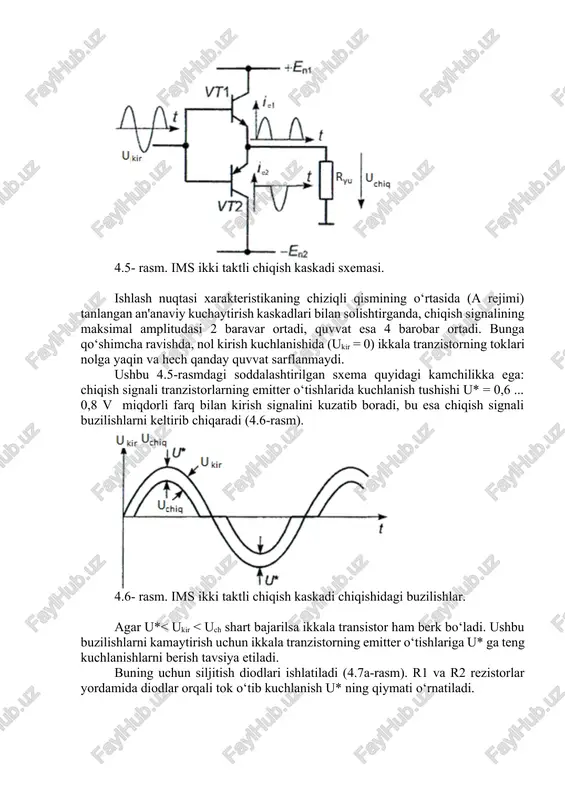

$kuchaytirish kaskadlari bilan solishtirganda, chiqish signalining maksimal amplitudasi 2 baravar ortadi, quvvat esa 4 barobar ortadi. bunga qo‘shimcha ravishda, nol kirish kuchlanishida (ukir = 0) ikkala tranzistorning toklari nolga yaqin va hech qanday quvvat sarflanmaydi. ushbu 4.5-rasmdagi soddalashtirilgan sxema quyidagi kamchilikka ega: chiqish signali tranzistorlarning emitter o‘tishlarida kuchlanish tushishi u* = 0,6 ... 0,8 v miqdorli farq bilan kirish signalini kuzatib boradi, bu esa chiqish signali buzilishlarni keltirib chiqaradi (4.6-rasm). 4.6- rasm. ims ikki taktli chiqish kaskadi chiqishidagi buzilishlar. agar u* 0) k,(ab) 100 sq ay fhe) ani sos uni au ir ka siz tesia 8 ria us rc vts vt6, vi9 ter (imapine) = [d:wcheball 23456 /09\1s @arin mpaska bra cnpasca sese** } bbo oav of &aae bqalsa a th oo? rye 9)17 464% 3664 gat graphics interchange format 4 100% 1ksap 1/1.crp. @ ogermel loaded in 0.03 seconds » u k r i u u u be a …$
