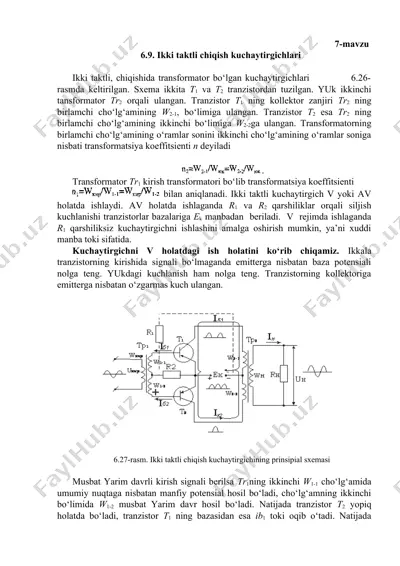

7-mavzu 6.9. ikki taktli chiqish kuchaytirgichlari ikki taktli, chiqishida transformator bo‘lgan kuchaytirgichlari 6.26-rasmda keltirilgan. sxema ikkita t1 va t2 tranzistordan tuzilgan. yuk ikkinchi tansformator tr2 orqali ulangan. tranzistor t1 ning kollektor zanjiri tr2 ning birlamchi cho‘lg‘amining w2-1, bo‘limiga ulangan. tranzistor t2 esa tr2 ning birlamchi cho‘lg‘amining ikkinchi bo‘limiga w2-2ga ulangan. transformatorning birlamchi cho‘lg‘amining o‘ramlar sonini ikkinchi cho‘lg‘amining o‘ramlar soniga nisbati transformatsiya koeffitsienti n deyiladi . transformator tr1 kirish transformatori bo‘lib transformatsiya koeffitsienti bilan aniqlanadi. ikki taktli kuchaytirgich v yoki av holatda ishlaydi. av holatda ishlaganda r1 va r2 qarshiliklar orqali siljish kuchlanishi tranzistorlar bazalariga ek manbadan beriladi. v rejimda ishlaganda r1 qarshiliksiz kuchaytirgichni ishlashini amalga oshirish mumkin, ya’ni xuddi manba toki sifatida. kuchaytirgichni v holatdagi ish holatini ko‘rib chiqamiz. ikkala tranzistorning kirishida signali bo‘lmaganda emitterga nisbatan baza potensiali nolga teng. yukdagi kuchlanish ham nolga teng. tranzistorning kollektoriga emitterga nisbatan o‘zgarmas kuch ulangan. 6.27-rasm. ikki taktli chiqish kuchaytirgichining prinsipial sxemasi musbat …

2 / 5

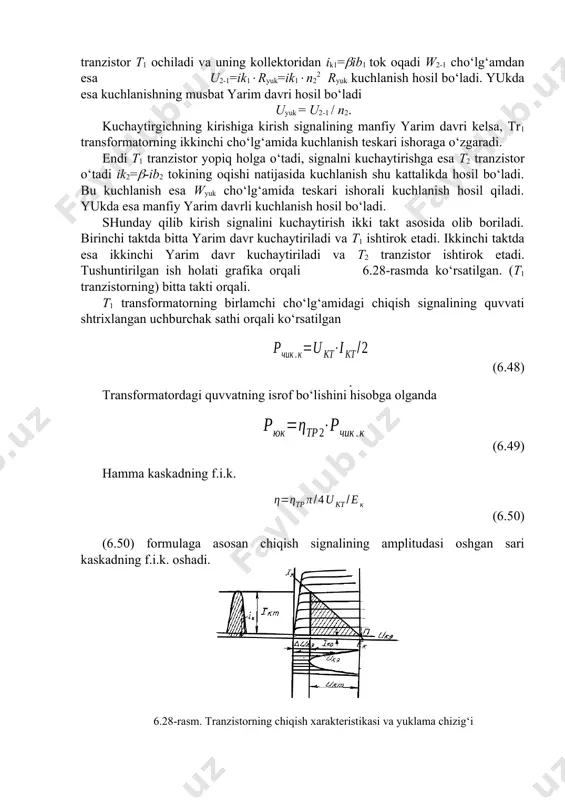

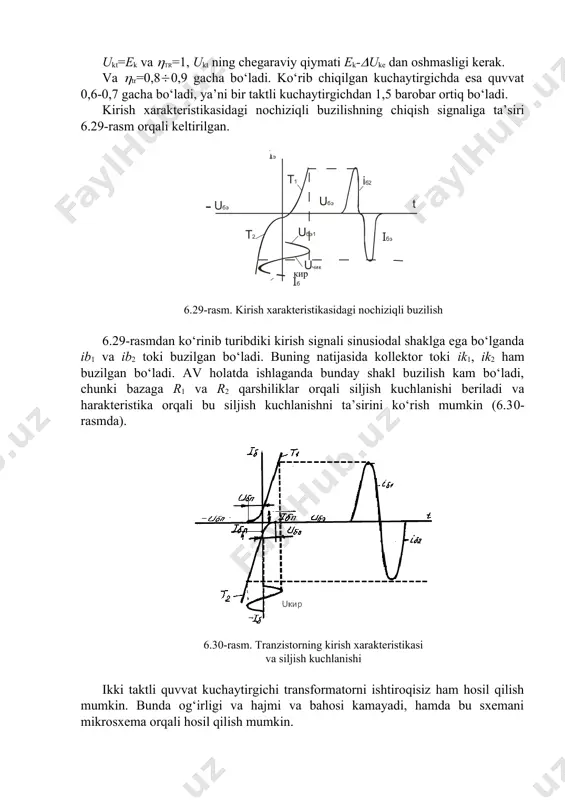

o‘tadi, signalni kuchaytirishga esa t2 tranzistor o‘tadi ik2=-ib2 tokining oqishi natijasida kuchlanish shu kattalikda hosil bo‘ladi. bu kuchlanish esa wyuk cho‘lg‘amida teskari ishorali kuchlanish hosil qiladi. yukda esa manfiy yarim davrli kuchlanish hosil bo‘ladi. shunday qilib kirish signalini kuchaytirish ikki takt asosida olib boriladi. birinchi taktda bitta yarim davr kuchaytiriladi va t1 ishtirok etadi. ikkinchi taktda esa ikkinchi yarim davr kuchaytiriladi va t2 tranzistor ishtirok etadi. tushuntirilgan ish holati grafika orqali 6.28-rasmda ko‘rsatilgan. (t1 tranzistorning) bitta takti orqali. t1 transformatorning birlamchi cho‘lg‘amidagi chiqish signalining quvvati shtrixlangan uchburchak sathi orqali ko‘rsatilgan (6.48) transformatordagi quvvatning isrof bo‘lishini hisobga olganda (6.49) ( . )hamma kaskadning f.i.k. (6.50) (6.50) formulaga asosan chiqish signalining amplitudasi oshgan sari kaskadning f.i.k. oshadi. 6.28-rasm. tranzistorning chiqish xarakteristikasi va yuklama chizig‘i ukt=ek va tr=1, ukt ning chegaraviy qiymati ek-uke dan oshmasligi kerak. va tr=0,80,9 gacha bo‘ladi. ko‘rib chiqilgan kuchaytirgichda esa quvvat 0,6-0,7 gacha bo‘ladi, ya’ni bir taktli kuchaytirgichdan 1,5 …

3 / 5

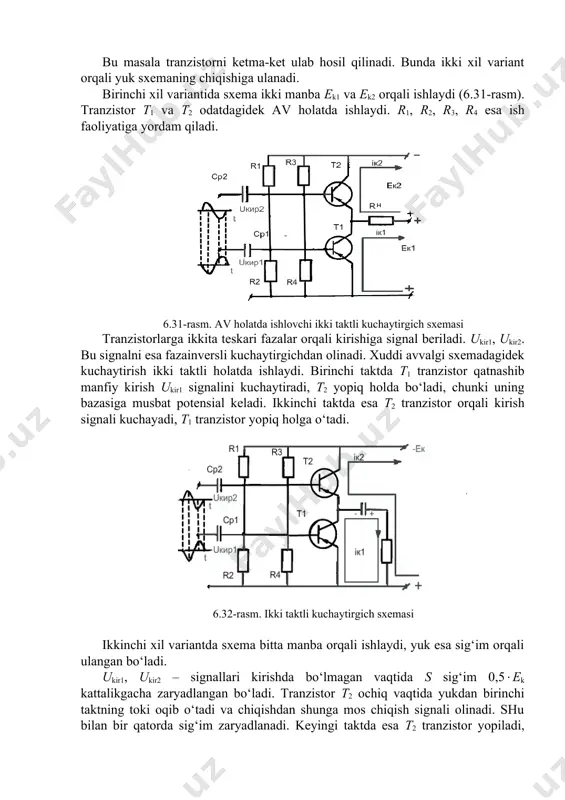

bahosi kamayadi, hamda bu sxemani mikrosxema orqali hosil qilish mumkin. bu masala tranzistorni ketma-ket ulab hosil qilinadi. bunda ikki xil variant orqali yuk sxemaning chiqishiga ulanadi. birinchi xil variantida sxema ikki manba ek1 va ek2 orqali ishlaydi (6.31-rasm). tranzistor t1 va t2 odatdagidek av holatda ishlaydi. r1, r2, r3, r4 esa ish faoliyatiga yordam qiladi. 6.31-rasm. av holatda ishlovchi ikki taktli kuchaytirgich sxemasi tranzistorlarga ikkita teskari fazalar orqali kirishiga signal beriladi. ukir1, ukir2. bu signalni esa fazainversli kuchaytirgichdan olinadi. xuddi avvalgi sxemadagidek kuchaytirish ikki taktli holatda ishlaydi. birinchi taktda t1 tranzistor qatnashib manfiy kirish ukir1 signalini kuchaytiradi, t2 yopiq holda bo‘ladi, chunki uning bazasiga musbat potensial keladi. ikkinchi taktda esa t2 tranzistor orqali kirish signali kuchayadi, t1 tranzistor yopiq holga o‘tadi. 6.32-rasm. ikki taktli kuchaytirgich sxemasi ikkinchi xil variantda sxema bitta manba orqali ishlaydi, yuk esa sig‘im orqali ulangan bo‘ladi. ukir1, ukir2 – signallari kirishda bo‘lmagan vaqtida s sig‘im 0,5ek …

4 / 5

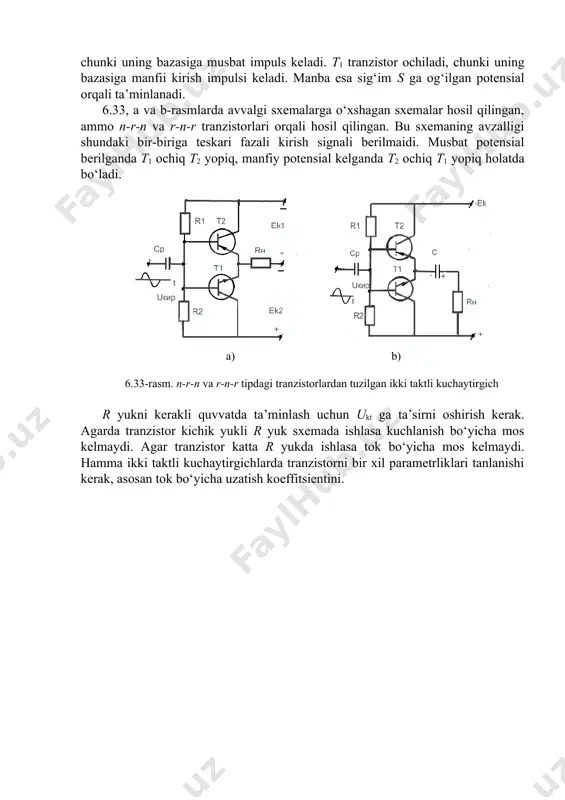

chun ukt ga ta’sirni oshirish kerak. agarda tranzistor kichik yukli r yuk sxemada ishlasa kuchlanish bo‘yicha mos kelmaydi. agar tranzistor katta r yukda ishlasa tok bo‘yicha mos kelmaydi. hamma ikki taktli kuchaytirgichlarda tranzistorni bir xil parametrliklari tanlanishi kerak, asosan tok bo‘yicha uzatish koeffitsientini. image7.wmf oleobject2.bin image8.wmf oleobject3.bin image9.png image10.emf oleobject4.bin image11.png image12.png image13.png image14.png image15.png image3.png image4.png image5.png image6.wmf oleobject1.bin к чик тр юк р р . 2 × = h к кт тр е u / 4 / p h h = t1 uбэ iб2 t uбэ uбэ1 t2 uчик iб iбэ iэ 2 / . кт кт к чик i u p × =
