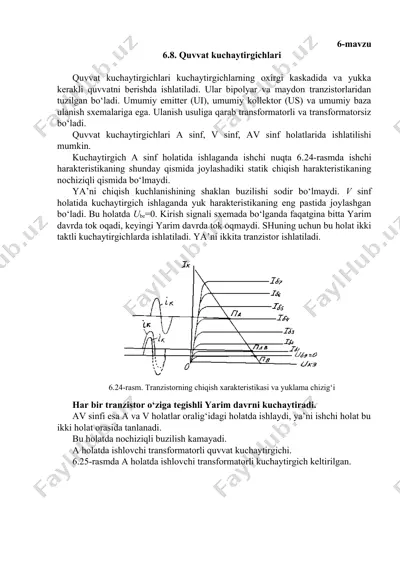

6-mavzu 6.8. quvvat kuchaytirgichlari quvvat kuchaytirgichlari kuchaytirgichlarning oxirgi kaskadida va yukka kerakli quvvatni berishda ishlatiladi. ular bipolyar va maydon tranzistorlaridan tuzilgan bo‘ladi. umumiy emitter (ui), umumiy kollektor (us) va umumiy baza ulanish sxemalariga ega. ulanish usuliga qarab transformatorli va transformatorsiz bo‘ladi. quvvat kuchaytirgichlari a sinf, v sinf, av sinf holatlarida ishlatilishi mumkin. kuchaytirgich a sinf holatida ishlaganda ishchi nuqta 6.24-rasmda ishchi harakteristikaning shunday qismida joylashadiki statik chiqish harakteristikaning nochiziqli qismida bo‘lmaydi. ya’ni chiqish kuchlanishining shaklan buzilishi sodir bo‘lmaydi. v sinf holatida kuchaytirgich ishlaganda yuk harakteristikaning eng pastida joylashgan bo‘ladi. bu holatda ube=0. kirish signali sxemada bo‘lganda faqatgina bitta yarim davrda tok oqadi, keyingi yarim davrda tok oqmaydi. shuning uchun bu holat ikki taktli kuchaytirgichlarda ishlatiladi. ya’ni ikkita tranzistor ishlatiladi. 6.24-rasm. tranzistorning chiqish xarakteristikasi va yuklama chizig‘i har bir tranzistor o‘ziga tegishli yarim davrni kuchaytiradi. av sinfi esa a va v holatlar oralig‘idagi holatda ishlaydi, ya’ni ishchi holat bu ikki holat …

2 / 3

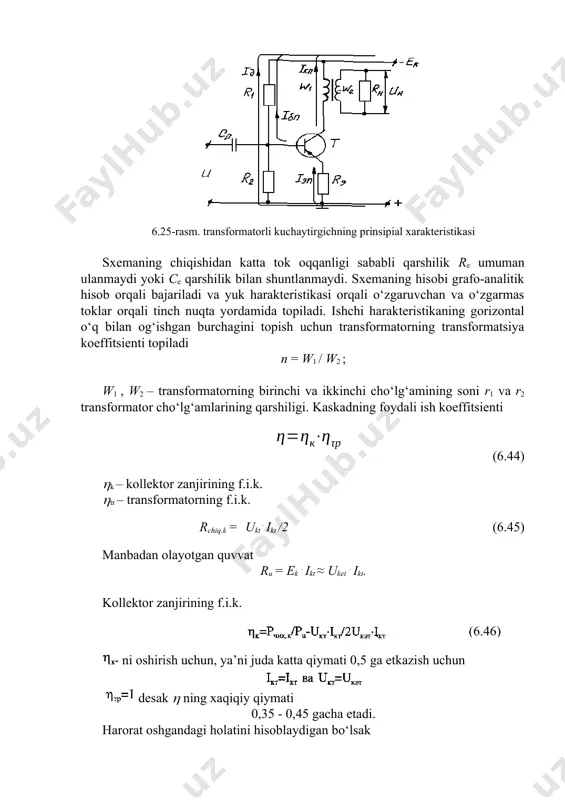

ng soni r1 va r2 transformator cho‘lg‘amlarining qarshiligi. kaskadning foydali ish koeffitsienti (6.44) k – kollektor zanjirining f.i.k. tr – transformatorning f.i.k. rchiq.k = ukt . ikt /2 (6.45) manbadan olayotgan quvvat ru = ek . ikt ≈ uket . ikt. kollektor zanjirining f.i.k. ( . ) ( (6.4 6 ) )- ni oshirish uchun, ya’ni juda katta qiymati 0,5 ga etkazish uchun desak ning xaqiqiy qiymati 0,35 - 0,45 gacha etadi. harorat oshgandagi holatini hisoblaydigan bo‘lsak ( (6.4 7 ) ) ( . ) (6.47) dan ko‘rinib turibdiki rk, ukt=uket, va ikt=ikt, 0,5 ri qiymatga erishishga harakat qilindi, ya’ni ukt=uket bo‘lganda rk=0,5ri ga teng bo‘ladi, qachonki ri bo‘lmaganda. image6.png image7.png image8.png image1.png image2.png image3.wmf oleobject1.bin image4.png image5.png р к t h h h × =

3 / 3
