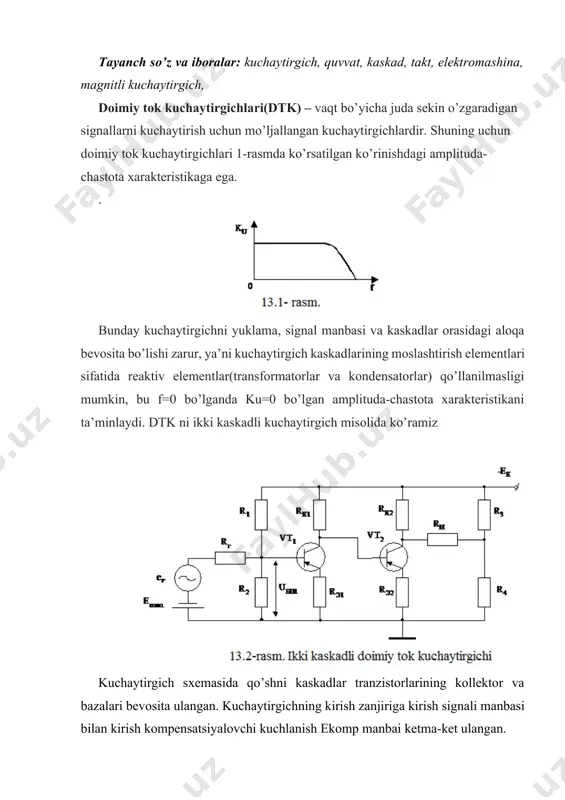

1668458157.docx tok, kuchlanish, quvvat kuchaytirgichlari. koʻp kaskadli kuchaytirgichlar reja: 1. tok, kuchlanish, quvvat kuchaytirgichlari. 2. koʻp kaskadli kuchaytirgichlar. 3. magnitli bir va ikki taktli kuchaytirgichlar. 4. elektromashinali kuchaytirgichlar. tayanch so’z va iboralar: kuchaytirgich, quvvat, kaskad, takt, elektromashina, magnitli kuchaytirgich, doimiy tok kuchaytirgichlari(dtk) – vaqt bo’yicha juda sekin o’zgaradigan signallarni kuchaytirish uchun mo’ljallangan kuchaytirgichlardir. shuning uchun doimiy tok kuchaytirgichlari 1-rasmda ko’rsatilgan ko’rinishdagi amplituda-chastota xarakteristikaga ega. . bunday kuchaytirgichni yuklama, signal manbasi va kaskadlar orasidagi aloqa bevosita bo’lishi zarur, ya’ni kuchaytirgich kaskadlarining moslashtirish elementlari sifatida reaktiv elementlar(transformatorlar va kondensatorlar) qo’llanilmasligi mumkin, bu f=0 bo’lganda ku=0 bo’lgan amplituda-chastota xarakteristikani ta’minlaydi. dtk ni ikki kaskadli kuchaytirgich misolida ko’ramiz kuchaytirgich sxemasida qo’shni kaskadlar tranzistorlarining kollektor va bazalari bevosita ulangan. kuchaytirgichning kirish zanjiriga kirish signali manbasi bilan kirish kompensatsiyalovchi kuchlanish ekomp manbai ketma-ket ulangan. kuchlanish kuchaytirgichi. 3-rasm. kuchlanish kuchaytirgichida transiztorning ishlatilishi: (a) oddiy sxema, (b) aralash sxema. elektron sxemalarda signallar doimiy yoki o’zgaruvchan bo’lishi mumkin. bunday …

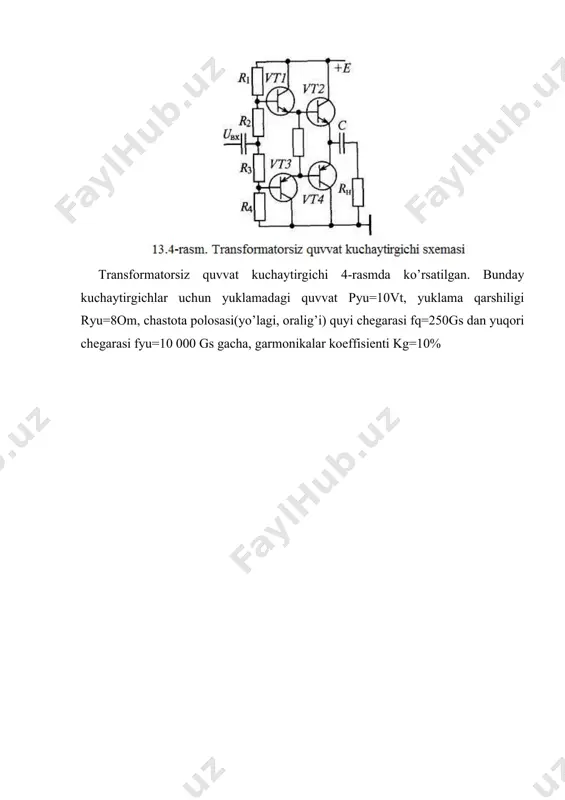

h qarshiligiga bog’liq, shuningdek ta’minot kuchlanishi o’zgarishiga ham bog’liq. chastota ishchi diapasoni – kuchaytirish koeffitsienti o’zgatmas qoladigan kuchaytirish chastotalar yo’lagi(oralig’i). quyi chastotali kuchaytirgichlar uchun qanoatlatiruvchi sifatdagi ishchi diapazon 16gs dan 20gs gacha transformatorsiz quvvat kuchaytirgichi 4-rasmda ko’rsatilgan. bunday kuchaytirgichlar uchun yuklamadagi quvvat pyu=10vt, yuklama qarshiligi ryu=8om, chastota polosasi(yo’lagi, oralig’i) quyi chegarasi fq=250gs dan yuqori chegarasi fyu=10 000 gs gacha, garmonikalar koeffisienti kg=10% nazorat savollari: 1. tok, kuchlanish, quvvat kuchaytirgichlari ishlash printsipini tushuntiring? 2. koʻp kaskadli kuchaytirgichlar qanday kuchaytirgichlar? 3. magnitli bir va ikki taktli kuchaytirgichlar qanday ishlaydi? 4. elektromashinali kuchaytirgichlar qanday kuchaytirgichlar? foydalaniladigan asosiy adabiyotlar va oʻquv qoʻllanmalar roʻyxati 1. dj fruden. handbook of modern sensors. – new yourk: sprinder verlag. 2005. 2. arxipov a.m., ivanov v.s., panfilov d.i. datchiki freescale semiconductor. 3. shipulin yu.g. элементы и устройства систем управления. конспект лекций. – ташкент: ташгту, 2017. – 280с 4. галиев а.л., галиева р.р., элементы и устройства автоматизированных систем управления. учеб. …

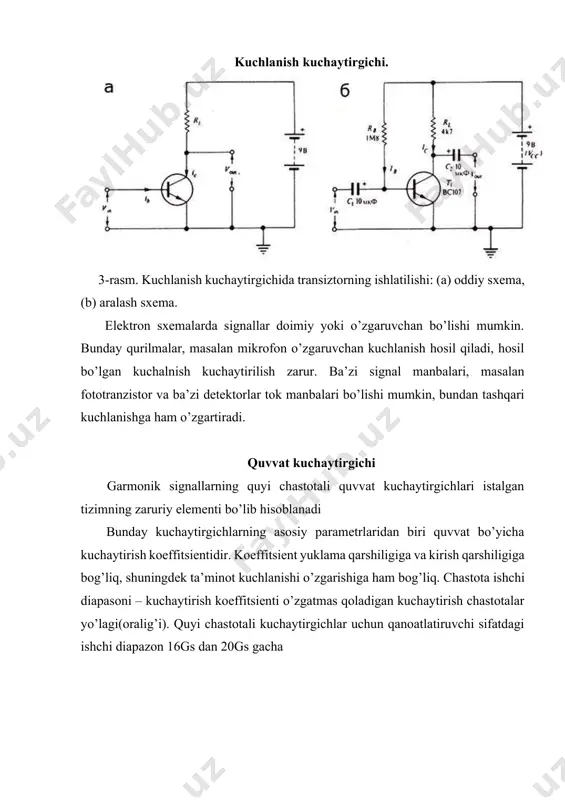

tok, kuchlanish, quvvat kuchaytirgichlari. koʻp kaskadli kuchaytirgichlar - Page 3
