1 / 16

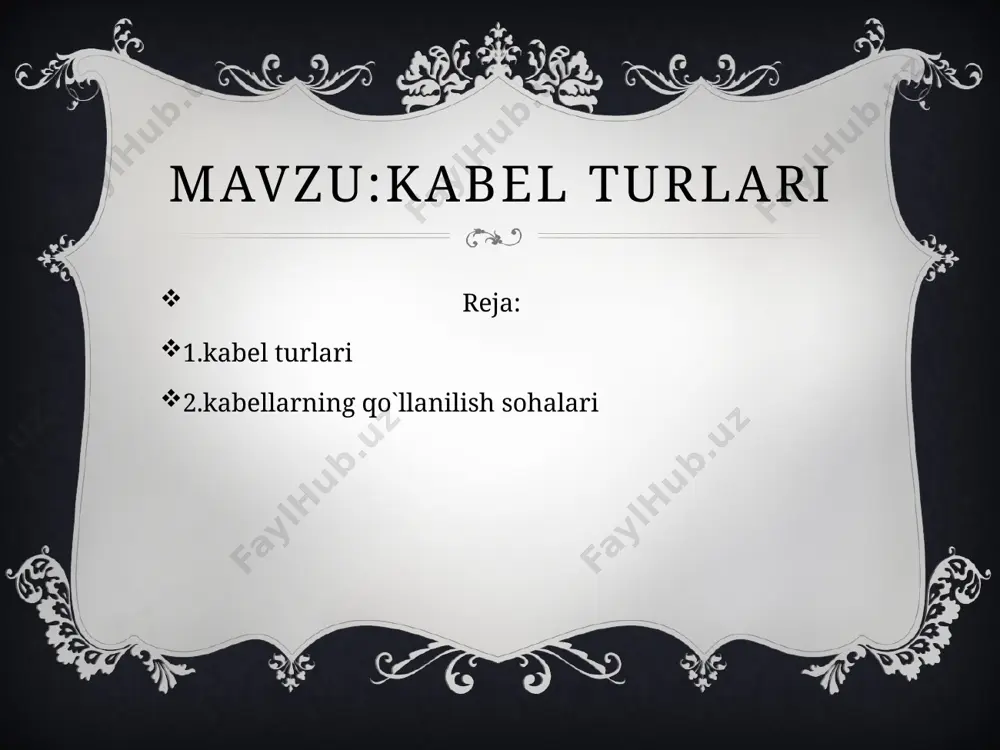

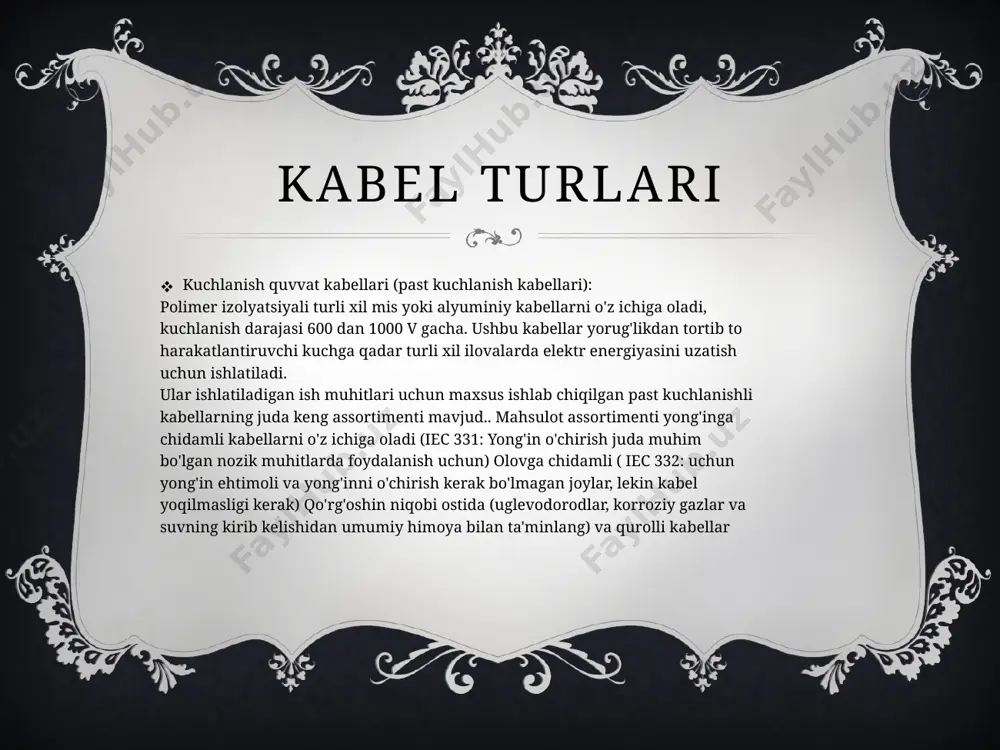

prezentatsiya powerpoint andijon mashinasozlik instituti elektrotexnika fakluteti eee yo`nalishi 3-kurs k91-21 gurux talabasi maxkamov abduvalining “kabel liniyalarini ishlatish va ta`mirlash”fanidan tayyorlagan mustaqil ishi mavzu:kabel turlari reja: 1.kabel turlari 2.kabellarning qo`llanilish sohalari kabel turlari kuchlanish quvvat kabellari (past kuchlanish kabellari): polimer izolyatsiyali turli xil mis yoki alyuminiy kabellarni o'z ichiga oladi, kuchlanish darajasi 600 dan 1000 v gacha. ushbu kabellar yorug'likdan tortib to harakatlantiruvchi kuchga qadar turli xil ilovalarda elektr energiyasini uzatish uchun ishlatiladi. ular ishlatiladigan ish muhitlari uchun maxsus ishlab chiqilgan past kuchlanishli kabellarning juda keng assortimenti mavjud.. mahsulot assortimenti yong'inga chidamli kabellarni o'z ichiga oladi (iec 331: yong'in o'chirish juda muhim bo'lgan nozik muhitlarda foydalanish uchun) olovga chidamli ( iec 332: uchun yong'in ehtimoli va yong'inni o'chirish kerak bo'lmagan joylar, lekin kabel yoqilmasligi kerak) qo'rg'oshin niqobi ostida (uglevodorodlar, korroziy gazlar va suvning kirib kelishidan umumiy himoya bilan ta'minlang) va qurolli kabellar kabel turlari (mexanik himoya yaratish), past tutun, halojensiz, …

2 / 16

bir xil kristall tuzilishga ega bo'lishi va har qanday aralashmalar yoki teshiklardan xoli bo'lishi kerak.. muhim sifat nazorati ccv liniyasining asosiy nuqtalarida ham qo'llaniladi. xlpe izolyatsiyasi jismoniy va kimyoviy jihatdan suv molekulalari bilan zanjir hosil qilishga juda moyil. agar izolyatsiya qatlamida suv yoki suv bug'lari mavjud bo'lsa, bu zanjirlar hosil bo'ladi va izolyatsiyaning elektr qarshiligi pasayadi. qurilish simlari va kabellari (qurilish simlari va kabellari): qurilish simlari va kabellari binoda elektr energiyasini taqsimlash uchun javobgardir. ushbu turdagi simlar va kabellar turli xil tuzilishga ega. ushbu tuzilmalarga o'tkazgichlari moslashuvchan bo'lishi kerak bo'lgan moslashuvchan kabellar kiradi. ularda ishlatiladigan izolyatsiya pvx 70 ºc yạ pvc 90 ºc yoki kauchuk hisoblanadi. ushbu turdagi kabel oddiy mis yoki qalay bilan qoplangan qalqon shaklida ishlab chiqarilishi mumkin. issiqlikka chidamli kabellar - bu guruhning yana bir toifasi bo'lib, ular moslashuvchan o'tkazgich bo'lishdan tashqari, ularning izolyatsiyasi silikon kauchuk bo'lishi kerak. ushbu turdagi izolyatsiya 180 ° c issiqlik bardoshlik darajasiga …

3 / 16

siyasi sxemalari va favqulodda yoritish tizimlari, shoshilinch ravishda kislota gazlarini chiqarib, inson salomatligi va kabellarga xavf tug'dirmasligi kerak. ushbu kabellar yong'inga qarshi va kam tutun bo'lishi kerak. boshqacha qilib aytadigan bo'lsak, bu kabellar yong'in manbai yo'qolganda yonishda davom etmasligi yoki olovni boshqa joylarga o'tkazmasligi yoki favqulodda chiroqlar yoki chiqishlarni ko'rishga to'sqinlik qiladigan tutun hosil qilmasligi kerak. kabellarning qo`llanilish sohalari elektr sanoatida bugungi kunda elektr energiyasini taqsimlashning katta qismi, ayniqsa past bosimda, kabellar orqali amalga oshiriladi.. albatta, ba'zi hollarda o'rta va kuchli kuchlanishli elektr energiyasini uzatish uchun maxsus kabellar qo'llaniladi. elektr inshootlarida kabellardan foydalanish juda keng va katta ahamiyatga ega. kabel zavodlari davlat va xususiy foydalanish uchun ko'plab turdagi kabellarni ishlab chiqaradi. sanoatning turli sohalarida turli malakaga ega yuz minglab mutaxassislar mehnat qilmoqda. albatta, ishlab chiqarish sektori va kuchli bosimga qo'shimcha ravishda, bu muddat va texnik tamoyillarga rioya qilish kerak. kabel yo'llari quyi tizimlar ichki avtomobil yo'llari o'zaro aloqa va apparat …

4 / 16

mm 2 kesimli ko'taruvchi 2500 m 2 ish maydoniga xizmat ko'rsatadigan magistral kabellarni yotqizish imkonini beradi. bunday holda, ko'rsatilgan maydon ushbu marshrut bo'ylab o'tadigan kabellar tomonidan xizmat ko'rsatadigan barcha qavatlarni o'z ichiga olishi kerak. kelajakda kengaytirish uchun zaxira yaratish uchun foydali bo'limning natijasini uch barobarga oshirish tavsiya etiladi. slot - piyodalar o'tish joyining oraliq qavatidagi to'rtburchaklar teshik (ixtiyoriy ravishda vertikal simi yotqizgichlardan foydalanganda devorlardan birining yonida). ushbu element majburiy ravishda chegara bilan ta'minlanadi, bu unga begona narsalarning tushishiga va suv oqimiga to'sqinlik qiladi. slot orqali o'tadigan asosiy kabellar devorga maxsus o'zaro faoliyat armatura bilan biriktirilgan. kabelni o'rnatish tugallangandan so'ng, uyaning ochilishi yong'inga chidamli vilka bilan muhrlangan bo'lishi kerak. vertikal ko'targichlarning quvurli elementlari qisma va ko'milgan quvurlar bilan ifodalanadi. yeng deganda pollar orasidagi qoplamaga o'rnatilgan nisbatan qisqa quvur qismi tushuniladi. yengning uchlari qoplamaning har ikki tomonidan kamida 25 mm chiqib ketishi kerak. o'rnatilgan quvurlar yenglardan asosan faqat katta uzunligi bilan farq …

5 / 16

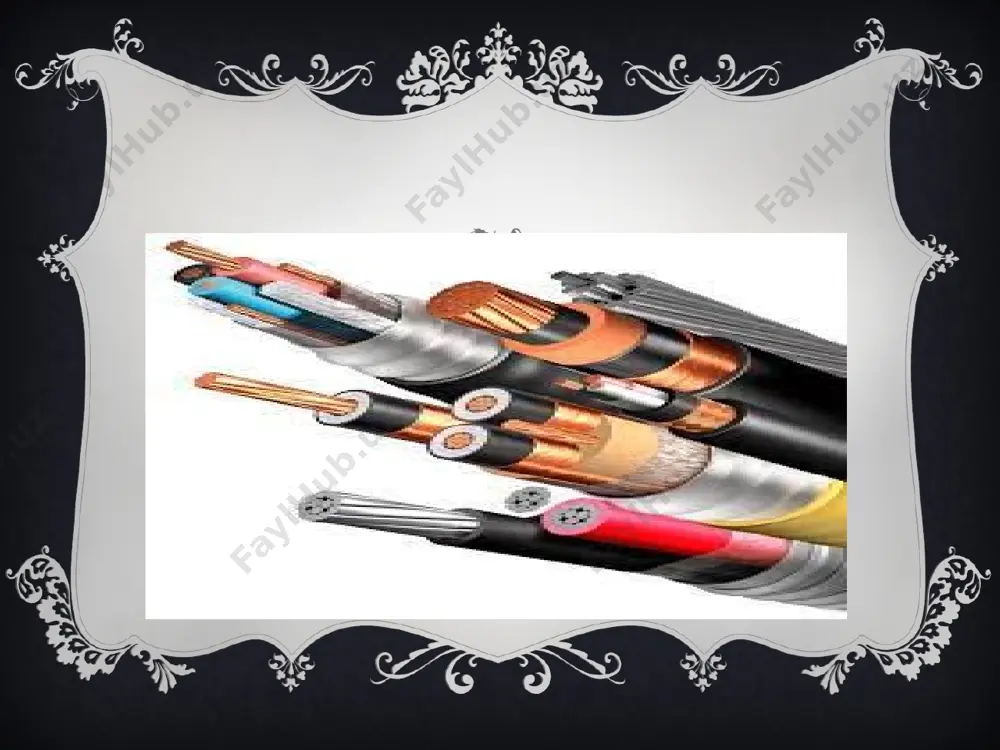

$qon, tros) — germetik himoyalangan qobiq ichiga joylashtirilgan bir yoki bir necha izolyasiyalangan simlardan iborat material. kuch, aloqa va radiochastota k.lari, nazorat (tekshirish), oʻlchash k.i. va b. xillari bor. bulardan tashqari, gaz va moy toʻldirilgan k. ham boʻladi. k. koʻpincha mis yoki alyuminiydan, kamdankam poʻlat-mis va poʻlat-alyuminiydan tayyorlanadi. vazifasiga koʻra, bir yoki koʻp simli, doyra va shakldor boʻladi. izolyasiyalashda maxsus qogʻoz, rezina, plastmassa va b. ishlatiladi. simlarni nam va kimyoviy moddalar taʼsiridan himoya qiluvchi qobiq qoʻrgʻoshin, alyuminiy, plastmassa yoki rezinadan tayyorlanadi. k.ni mexanik taʼsirlar, korroziyalardan saqlash uchun ularga poʻlat lentalar yoki sim (zir\) lar oʻraladi va ularning ustidan plastmassa yoki qogʻoz lenta, jut va bitumlar qoplanadi. kuch k.i bilan elektr energiyasi uzatiladi va taqsimlanadi; 1, 2, 3 (koʻp tarqalgani) va 4 simli boʻladi. bunday k. ning tok oʻtkazadigan simlari mis yoki alyuminiydan tayyorlanib, sirti moykanifol modda yoki mineral moy shimdirilgan k. qogʻozi, rezina yoxud plastmassa bilan qoplanadi. odatda, kuch k.ining …$
