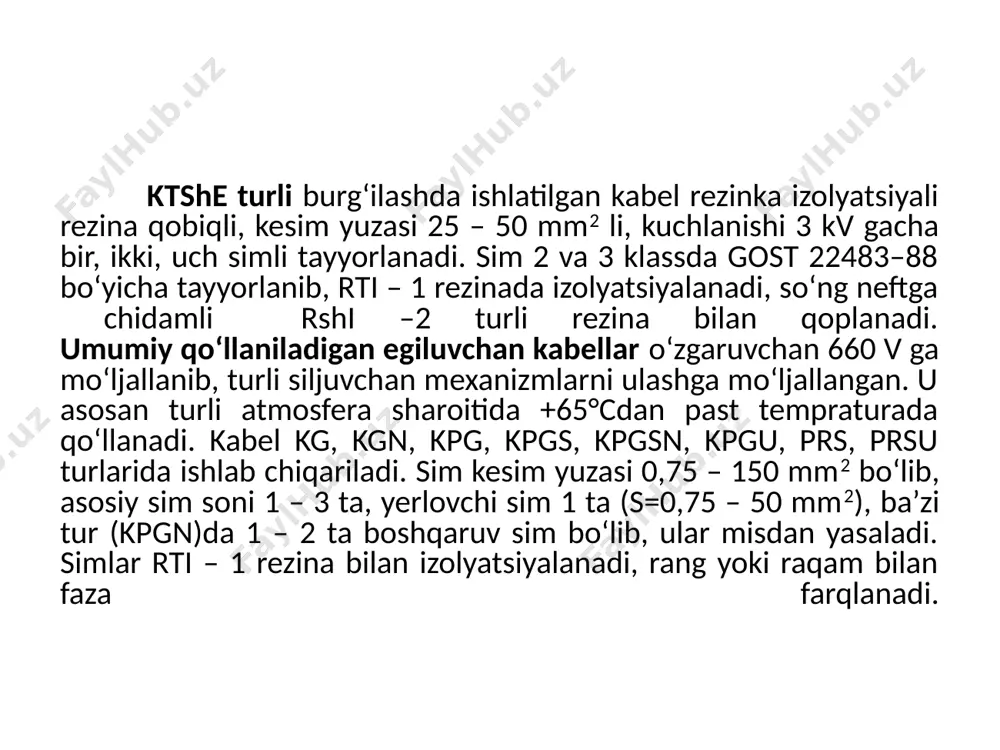

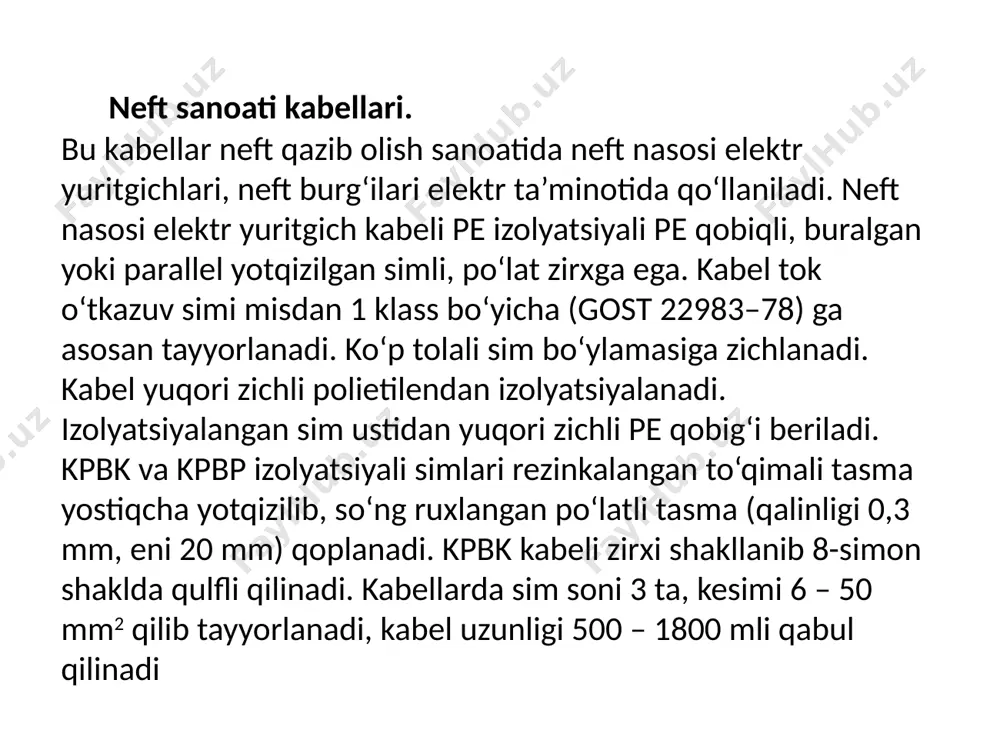

презентация powerpoint 16-mavzu: neft sanoati kabellari. reja 1.umumiy qo‘llaniladigan egiluvchan kabellar. 2. maxsus kabel va simlar. 3.aerodrom kabellari. neft sanoati kabellari. bu kabellar neft qazib olish sanoatida neft nasosi elektr yuritgichlari, neft burg‘ilari elektr ta’minotida qo‘llaniladi. neft nasosi elektr yuritgich kabeli pe izolyatsiyali pe qobiqli, buralgan yoki parallel yotqizilgan simli, po‘lat zirxga ega. kabel tok o‘tkazuv simi misdan 1 klass bo‘yicha (gost 22983–78) ga asosan tayyorlanadi. ko‘p tolali sim bo‘ylamasiga zichlanadi. kabel yuqori zichli polietilendan izolyatsiyalanadi. izolyatsiyalangan sim ustidan yuqori zichli pe qobig‘i beriladi. kpbk va kpbp izolyatsiyali simlari rezinkalangan to‘qimali tasma yostiqcha yotqizilib, so‘ng ruxlangan po‘latli tasma (qalinligi 0,3 mm, eni 20 mm) qoplanadi. kpbk kabeli zirxi shakllanib 8-simon shaklda qulfli qilinadi. kabellarda sim soni 3 ta, kesimi 6 – 50 mm2 qilib tayyorlanadi, kabel uzunligi 500 – 1800 mli qabul qilinadi ktshe turli burg‘ilashda ishlatilgan kabel rezinka izolyatsiyali rezina qobiqli, kesim yuzasi 25 – 50 mm2 li, kuchlanishi …

2 / 11

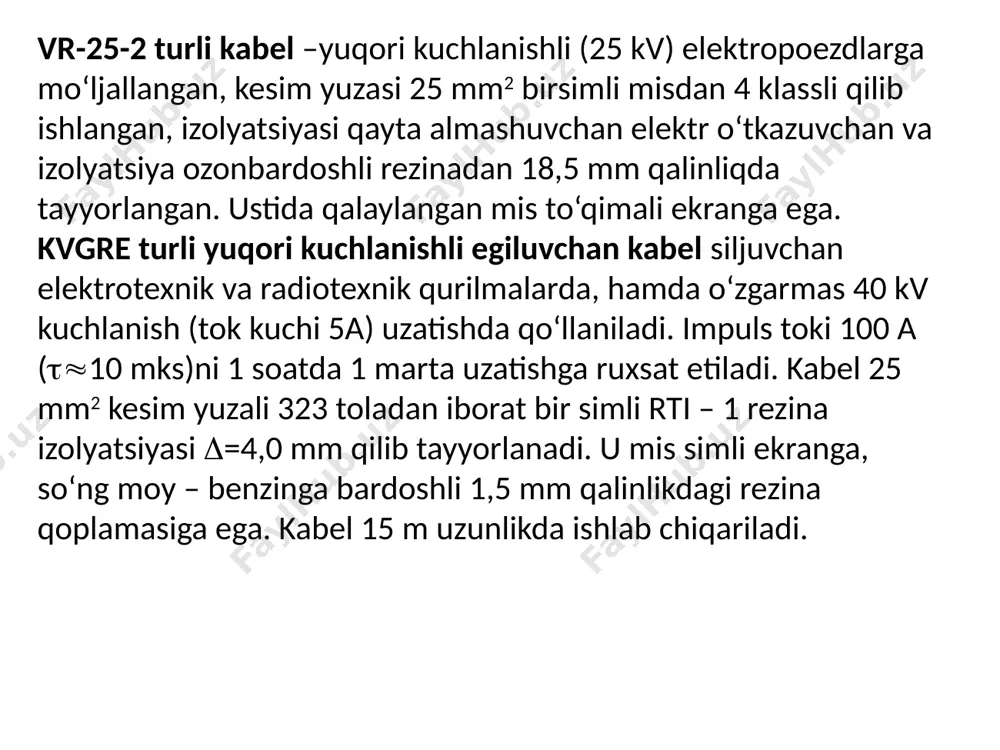

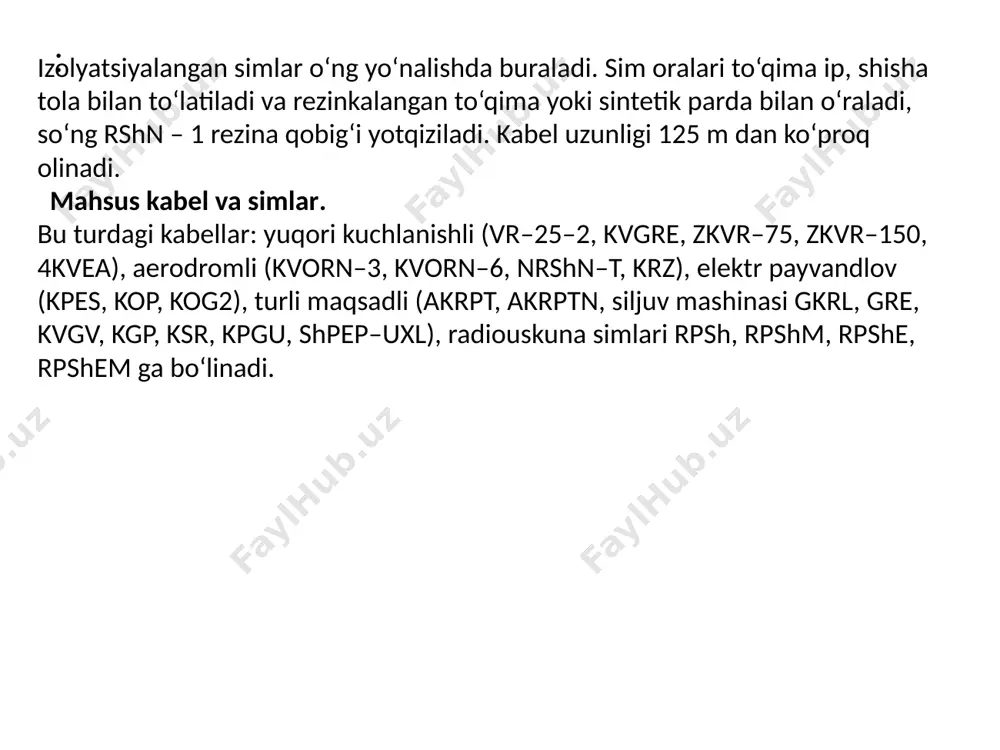

to‘qima yoki sintetik parda bilan o‘raladi, so‘ng rshn – 1 rezina qobig‘i yotqiziladi. kabel uzunligi 125 m dan ko‘proq olinadi. mahsus kabel va simlar. bu turdagi kabellar: yuqori kuchlanishli (vr–25–2, kvgre, zkvr–75, zkvr–150, 4kvea), aerodromli (kvorn–3, kvorn–6, nrshn–t, krz), elektr payvandlov (kpes, kop, kog2), turli maqsadli (akrpt, akrptn, siljuv mashinasi gkrl, gre, kvgv, kgp, ksr, kpgu, shpep–uxl), radiouskuna simlari rpsh, rpshm, rpshe, rpshem ga bo‘linadi. vr-25-2 turli kabel –yuqori kuchlanishli (25 kv) elektropoezdlarga mo‘ljallangan, kesim yuzasi 25 mm2 birsimli misdan 4 klassli qilib ishlangan, izolyatsiyasi qayta almashuvchan elektr o‘tkazuvchan va izolyatsiya ozonbardoshli rezinadan 18,5 mm qalinliqda tayyorlangan. ustida qalaylangan mis to‘qimali ekranga ega. kvgre turli yuqori kuchlanishli egiluvchan kabel siljuvchan elektrotexnik va radiotexnik qurilmalarda, hamda o‘zgarmas 40 kv kuchlanish (tok kuchi 5a) uzatishda qo‘llaniladi. impuls toki 100 a (10 mks)ni 1 soatda 1 marta uzatishga ruxsat etiladi. kabel 25 mm2 kesim yuzali 323 toladan iborat bir simli rti – 1 …

3 / 11

iq kuchlanishi 2 kv; 3 – 4 sim oraliq kuchlanishi 10 kv; nakal toki 20 a; kesim yuzasi– s = 1,5 mm2 mis tolalar soni 19x0,32 mm. sim va izolyatsiyalar o‘zaro kontsentrik joylashtirilgan, kabel ustki qismi tashqi qobiqga ega, uning uzunligi 10 m dan katta olinadi. 1 – 2 sim qarshiliklari 0,041 om/m, 3 va 4 sim qarshiliklari 0,015 om/mashina, 3 – 4 sim orasidagi izolyatsiya qarshiligi 105 om/mashina, 1 – 2 va 2 – 3 simlar orasidagi sig‘im 500 pf/m, 3 – 4 simlar orasidagi sig‘im 510 pf/m, 4 – sim ekran orasidagi sig‘im – 150 pf/m ga teng. radiouskuna simlari rpsh, rpshm, rpe, rpshem turli simlar o‘zgaruvchan 380, 660, 3000 v kuchlanishda radio qurilmalarda qo‘llaniladi. sim kesim yuzasi 0,35 – 10 mm, sim soni 4 ga teng qilib tayyorlanadi. turli kesimli sim qilib tayyorlanishi mumkin, sim soni 7 va undan ko‘p olinadi, sim tuli kuchlanishli qilib tayyorlanadi. kesim …

4 / 11

yyorlanadi. tok uzatuv simining kesim yuzasi 2,5 mm2 – 5 klassli, 6 va 10 mm2 lisi – 4 klassli qalaylangan misdan burab tayyorlanadi. simlar rti – 1 yoki rtepi – 1 rezinada izolyatsiyalanadi. izolyatsiya qalinligi kvorn – 3 da 3 mm, kvorn – 6 da 4,8 mm, nrshm – t da 1,2 mm. kvorn – 6 kabel qobig‘i moy – benzinga chidamli rshn – 2 rezinadan 2,8 mm qalinliqda yotqaziladi, bu rezina boshqa kabellarda esa 2,0 mm qalinliqda yotqaziladi. kabellar 0,5 m dan 140 m uzunlikgacha tayyorlanadi. sanchig‘ va suqma tuzilishi va o‘lchami belgilanganidek olinadi, kontakt qismlari qalay-o‘rg‘oshinda biriktiriladi va nikel qoplami yotqaziladi. past kuchlanishli krz ayerodrom kabeli aerodrom chiroqlarini ketma-ket ulashda qo‘llaniladi va 660 v kuchlanishgacha (o‘zgaruvchan) ishlab chiqariladi. kabel bir simli 4 – klassli tayyorlanib, 0,6 mm qalinliqda rti – 1 rezina bilan izolyatsiyalanadi va ustidan rshn – 1 rezina 0,8 mm qalinliqda qoplanadi. bu kabel uzunligi 125 …

5 / 11
