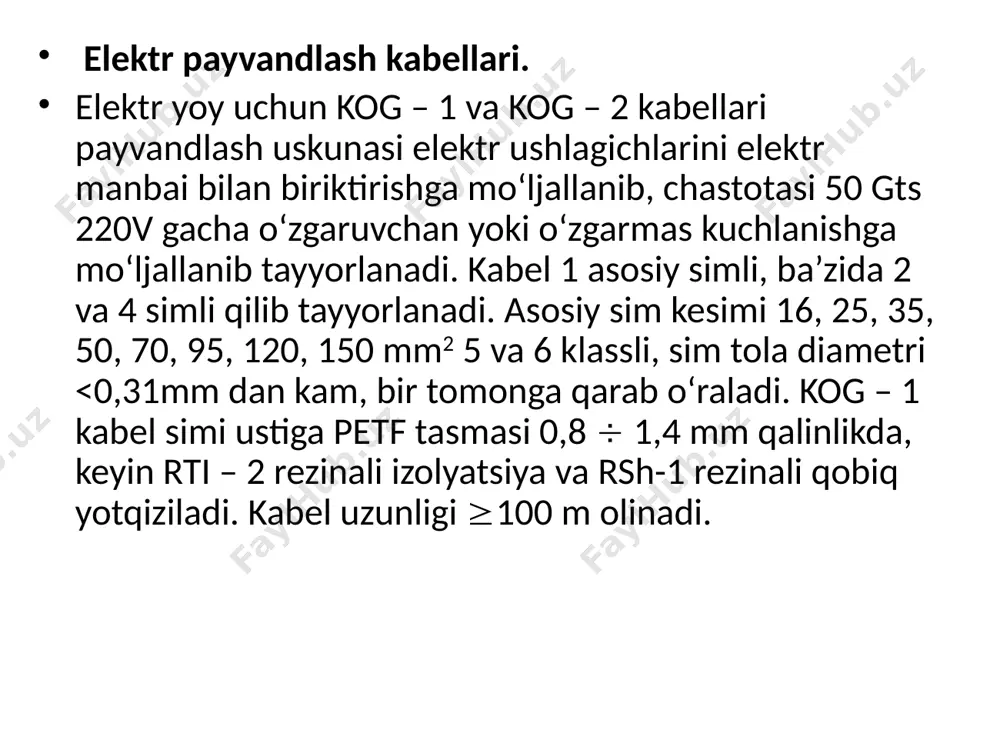

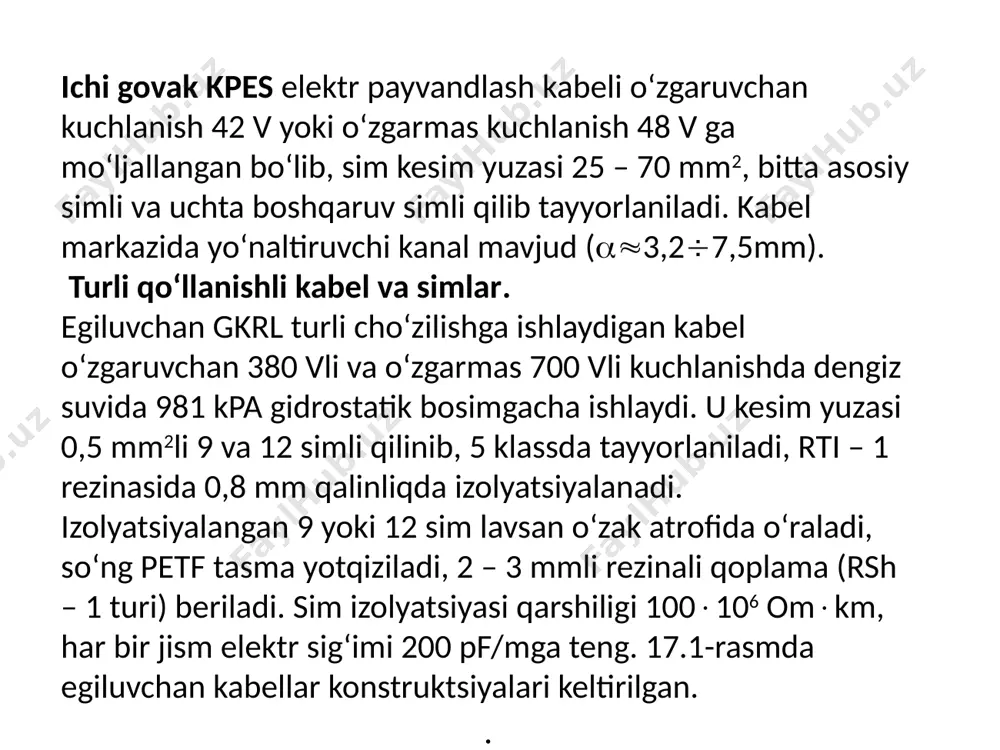

презентация powerpoint 17-mavzu: elektr payvandlash kabellari. reja 1.turli qo‘llanishli kabel va simlar.spiralli egiluvchan ksr kabeli. 2. elektrotexnik uskuna simlari. izolyatsiyasi issiqqa bardoshli sim. 3.elektr yuritgich chiquv simlari. ro‘zg‘ordagi elektr mashina va asboblarini ulaydigan chilvir va simlar. elektr payvandlash kabellari. elektr yoy uchun kog – 1 va kog – 2 kabellari payvandlash uskunasi elektr ushlagichlarini elektr manbai bilan biriktirishga mo‘ljallanib, chastotasi 50 gts 220v gacha o‘zgaruvchan yoki o‘zgarmas kuchlanishga mo‘ljallanib tayyorlanadi. kabel 1 asosiy simli, ba’zida 2 va 4 simli qilib tayyorlanadi. asosiy sim kesimi 16, 25, 35, 50, 70, 95, 120, 150 mm2 5 va 6 klassli, sim tola diametri <0,31mm dan kam, bir tomonga qarab o‘raladi. kog – 1 kabel simi ustiga petf tasmasi 0,8  1,4 mm qalinlikda, keyin rti – 2 rezinali izolyatsiya va rsh-1 rezinali qobiq yotqiziladi. kabel uzunligi 100 m olinadi. ichi govak kpes elektr payvandlash kabeli o‘zgaruvchan kuchlanish 42 v yoki o‘zgarmas kuchlanish 48 …

2 / 16

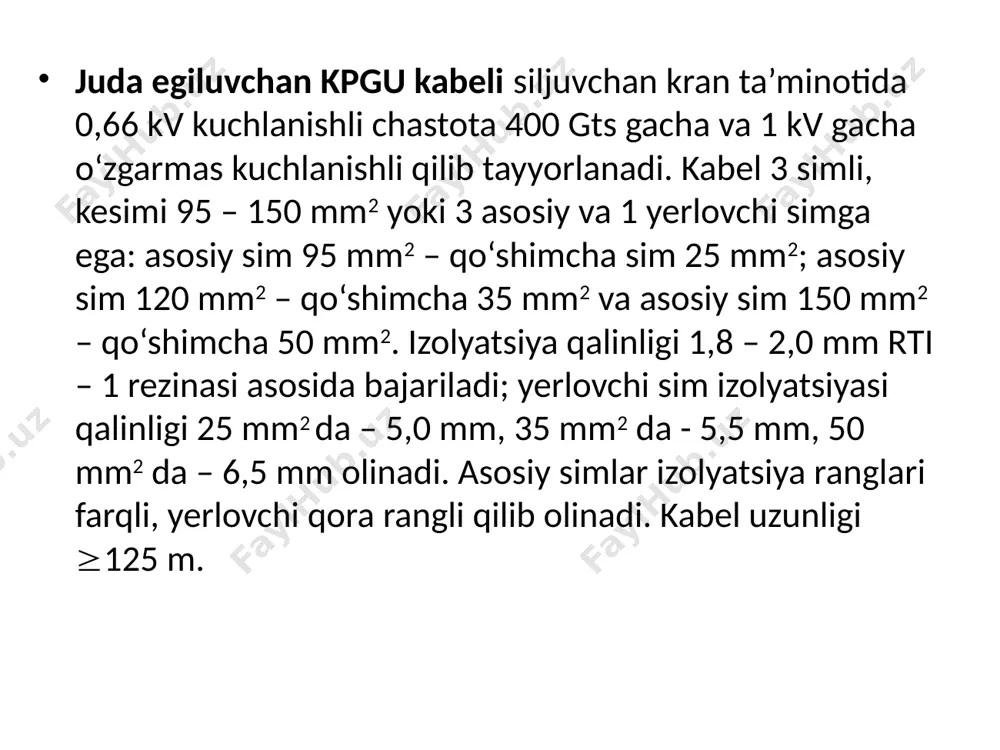

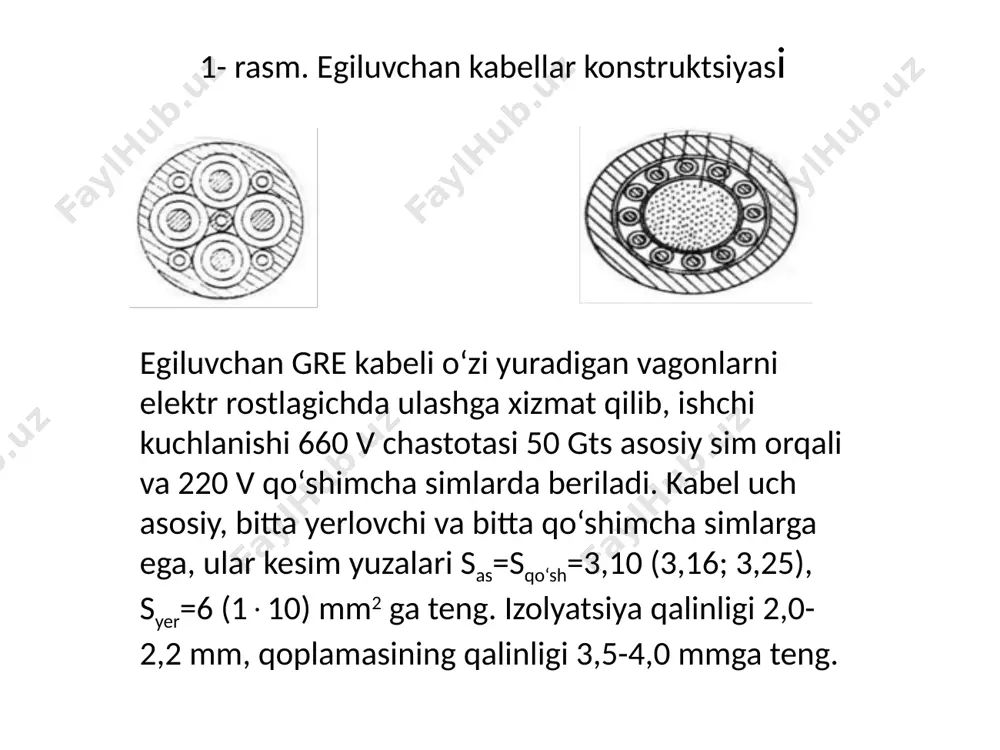

hlanishi 660 v chastotasi 50 gts asosiy sim orqali va 220 v qo‘shimcha simlarda beriladi. kabel uch asosiy, bitta yerlovchi va bitta qo‘shimcha simlarga ega, ular kesim yuzalari sas=sqo‘sh=3,10 (3,16; 3,25), syer=6 (110) mm2 ga teng. izolyatsiya qalinligi 2,0-2,2 mm, qoplamasining qalinligi 3,5-4,0 mmga teng. juda egiluvchan kpgu kabeli siljuvchan kran ta’minotida 0,66 kv kuchlanishli chastota 400 gts gacha va 1 kv gacha o‘zgarmas kuchlanishli qilib tayyorlanadi. kabel 3 simli, kesimi 95 – 150 mm2 yoki 3 asosiy va 1 yerlovchi simga ega: asosiy sim 95 mm2 – qo‘shimcha sim 25 mm2; asosiy sim 120 mm2 – qo‘shimcha 35 mm2 va asosiy sim 150 mm2 – qo‘shimcha 50 mm2. izolyatsiya qalinligi 1,8 – 2,0 mm rti – 1 rezinasi asosida bajariladi; yerlovchi sim izolyatsiyasi qalinligi 25 mm2 da – 5,0 mm, 35 mm2 da - 5,5 mm, 50 mm2 da – 6,5 mm olinadi. asosiy simlar izolyatsiya ranglari farqli, yerlovchi …

3 / 16

iziladi. kabel 250 m uzunliqda tayyorlanadi. . elektrotexnik uskuna simlari. plastmassa, rezina va boshqa izolyatsiya asosida tayyorlanadigan quvvatli simlar, elektr energiyani kuchli va yoritish tarmoqlariga taqsimlashda ochiq havoda, bino ichida va bino ostida yotqizishga mo‘ljallangan. bu simlar elektr yuritgichlari, turli sanoat va laboratoriya asbob uskunalari ta’minotida qo‘llaniladi. simlar o‘zgaruvchan 380, 660, 1100 v va yuqori kuchlanishli tok o‘tkazuvchi simlar 1, 2, 3, 4 va undan yuqori qilib tayyorlanadi. elektrotexnik uskuna simlari. plastmassa, rezina va boshqa izolyatsiya asosida tayyorlanadigan quvvatli simlar, elektr energiyani kuchli va yoritish tarmoqlariga taqsimlashda ochiq havoda, bino ichida va bino ostida yotqizishga mo‘ljallangan. bu simlar elektr yuritgichlari, turli sanoat va laboratoriya asbob uskunalari ta’minotida qo‘llaniladi. simlar o‘zgaruvchan 380, 660, 1100 v va yuqori kuchlanishli tok o‘tkazuvchi simlar 1, 2, 3, 4 va undan yuqori qilib tayyorlanadi. rezina izolyatsiyali simni mexanik ta’sir, nam va yorug‘lik ta’sirlaridan himoyalash uchun sim ustida rezinali, pvx plastikatli shlang va metalli tasma qo‘llaniladi. …

4 / 16

yatsiya simga ko – lokida biriktiriladi. a – klassli chiquv simlari izolyatsiyada ko – rezina keng qo‘llaniladi. yorituv armaturasi, elektroplitka, issiqlik shkafi va h.k larda (prka) qattiq ko – rezina qo‘llaniladi, izolyatsiya rangi oq, ko‘k, qizil, sariq olinishi mumkin. elektr yuritgich chiquv simlari. bu simlar 0,75 – 120 mm2 kesim yuzada 80 + 180°c issiqqa bardoshli, 380  6000 v o‘zgaruvchan kuchlanishga mo‘ljallanib tayyorlaniladi. sim izolyatsiyasi turli rezina, ko va ftorsiloksan rezinalari, asbest, rezinali to‘qima, ftoroplast asosida tayyorlanadi. himoya qoplamida rezina, shisha tolali to‘qima (loklangan) va h.k qo‘llaniladi. sim s=0,35 – 120 mm2 kesim yuzasi pvbl, rkgm, rkgmpt, pvvt, pvkf, pvkv, kvkf–6, pvkfe turlarida chiqariladi. sim izolyatsiyasi qalinligi 0,6 – 1,8 mm, qoplama qalinligi 0,6 – 1,2 mm olinib, aluminiyli mis sim qarshiligi qo‘yidagicha: s, mm2 1,0 1,5 2,5 4,0 6,0 10 r, om 28,3 19,25 11,65 7,18 4,84 2,86 . ro‘zg‘ordagi elektr mashina va asboblarini ulaydigan chilvir va simlar. …

5 / 16

mm qismidan izolyatsiya olinadi, sim burab qalaylanib, tuzilma konstruktsiya bo‘yicha biriktirilib suqma yoki tiqma o‘rnatiladi. rezina yoki pvx plastikat bosimda qo‘yiladi. e’tiboringiz uchun raxmat!!! image1.png image2.png image3.png /docprops/thumbnail.jpeg
