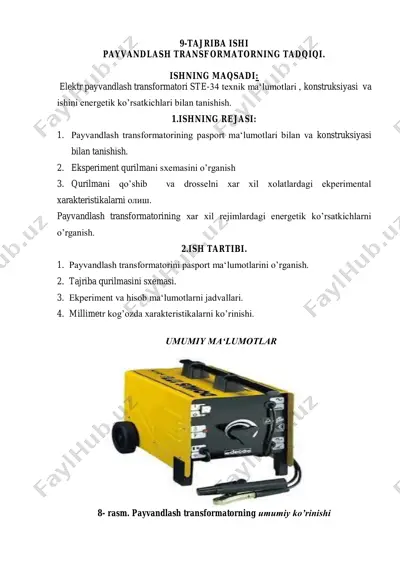

1 / 5

9-tajriba ishi payvandlash transformatorning tadqiqi. ishning maqsadi: elektr payvandlash transformatori ste-34 texnik ma‘lumotlari , konstruksiyasi va ishini energetik ko’rsatkichlari bilan tanishish. 1.ishning rejasi: 1. payvandlash transformatorining pasport ma‘lumotlari bilan va konstruksiyasi bilan tanishish. 2. eksperiment qurilmani sxemasini o’rganish 3. qurilmani qo’shib va drosselni xar xil xolatlardagi ekperimental xarakteristikalarni олиш. payvandlash transformatorining xar xil rejimlardagi energetik ko’rsatkichlarni o’rganish. 2.ish tartibi. 1. payvandlash transformatorini pasport ma‘lumotlarini o’rganish. 2. tajriba qurilmasini sxemasi. 3. ekperiment va hisob ma‘lumotlarni jadvallari. 4. millimetr kog’ozda xarakteristikalarni ko’rinishi. umumiy ma‘lumotlar 8- rasm. payvandlash transformatorning umumiy ko’rinishi metallarni o’zaro atomar yoki molekulyar bog’lanish xisobiga ajralmaydigan qilib biriktirishga payvandlash deyiladi. bu usul sanoatning hamma sohalarida metallarni va metalmas materialarni xar xil sharoitda, havoda , suv ostida va koinotda payvandlashda keng qo’llaniladi. elektr payvandlash yoy payvand va kontakt (qarshilik hisobiga) payvandga bo’linadi. elektr payvandlashda issiqlik energiyasi payvandlanadigan detallar bir-biriga tegib turadigan joyga bevosita yaqin joyda yoy razryad ko’rinishida ajraladi. kontaktli payvandlashda …

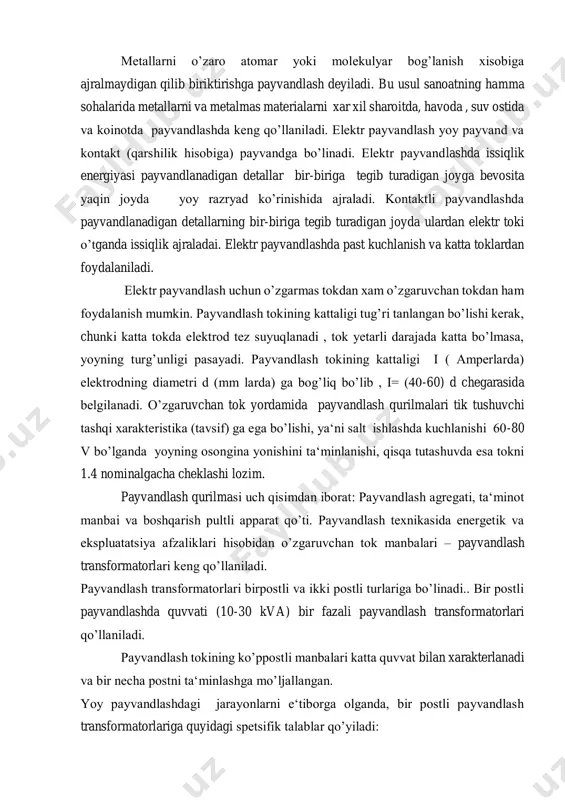

2 / 5

sh qurilmalari tik tushuvchi tashqi xarakteristika (tavsif) ga ega bo’lishi, ya‘ni salt ishlashda kuchlanishi 60-80 v bo’lganda yoyning osongina yonishini ta‘minlanishi, qisqa tutashuvda esa tokni 1.4 nominalgacha cheklashi lozim. payvandlash qurilmasi uch qisimdan iborat: payvandlash agregati, ta‘minot manbai va boshqarish pultli apparat qo’ti. payvandlash texnikasida energetik va ekspluatatsiya afzaliklari hisobidan o’zgaruvchan tok manbalari – payvandlash transformatorlari keng qo’llaniladi. payvandlash transformatorlari birpostli va ikki postli turlariga bo’linadi.. bir postli payvandlashda quvvati (10-30 kva) bir fazali payvandlash transformatorlari qo’llaniladi. payvandlash tokining ko’ppostli manbalari katta quvvat bilan xarakterlanadi va bir necha postni ta‘minlashga mo’ljallangan. yoy payvandlashdagi jarayonlarni e‘tiborga olganda, bir postli payvandlash transformatorlariga quyidagi spetsifik talablar qo’yiladi: salt yurish kuchlanishi yoyning tez yonishiga yetarli va payvandchilar uchun xavfsiz chegaralarida bo’lishi kerak ( 50-60 volt). payvand zanjirida qisqa tutashuv toki ishchi tokdan ortmasligi kerak (120- 140%). qisqa tutashuv toki ortganda payvand tokining manbasi katta yuklanishlarga uchraydi va suyuk metall sachrab ketishi tufayli payvand sifati …

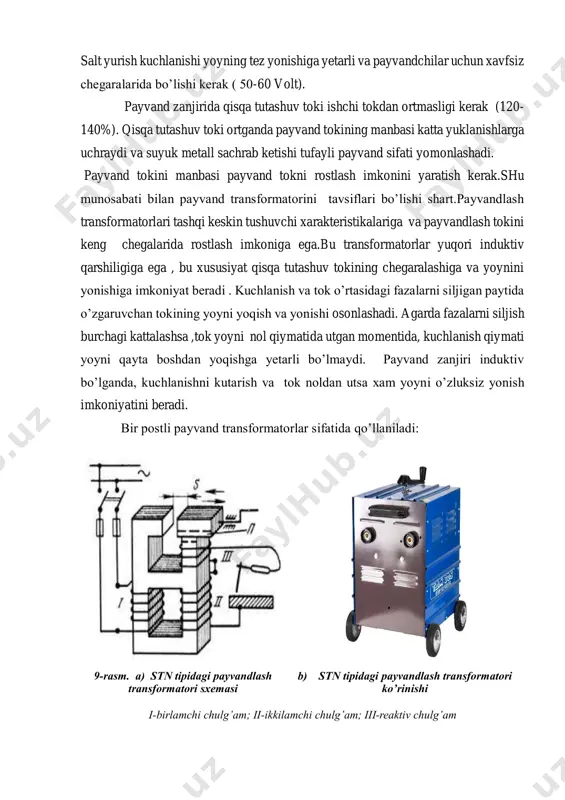

3 / 5

nd zanjiri induktiv bo’lganda, kuchlanishni kutarish va tok noldan utsa xam yoyni o’zluksiz yonish imkoniyatini beradi. bir postli payvand transformatorlar sifatida qo’llaniladi: 9-rasm. a) stn tipidagi payvandlash transformatori sxemasi b) stn tipidagi payvandlash transformatori ko’rinishi i-birlamchi chulg’am; ii-ikkilamchi chulg’am; iii-reaktiv chulg’am stn tipidagi payvandlash transformatori (nikitin transformatori deb yuritiladi) ko’rsatilgan bo’lib, unda ikkilamchi chulg’am ii dan tashqari umumiy magnit o’tkazgichga kushimcha reaktiv chulg’am iik joylashtirilgan. transformatorning ikkilamchi kuchlanishi ii va iik chulg’amlar e.y.klarining yig’indisi bilan aniqlanadi. payvandlash tokini rostlash havo oralig’ini o’zgartirish bilan amalga oshiriladi. katta tok olish uchun havo oralig’ini (s) kattalashtirish talab qilinadi. sanoatda pr = 65% bo’lgan stn - 500, stn - 700 transformatorlari keng ko’lamda qo’llanilmoqda. ularning payvandlash toki mos ravishda 500 va 700 a ga teng, manba kuchlanishi 220 yoki 380 v ni tashkil qiladi. 1. yuqori magnit tarqalishiga ega bo’lgan transformatorlar: cho’lg’amlarni induktiv qarshiligini oshirish yo’llari: transformatorni birlamchi va ikkilamchi chulg’amlari o’zakning har xil …

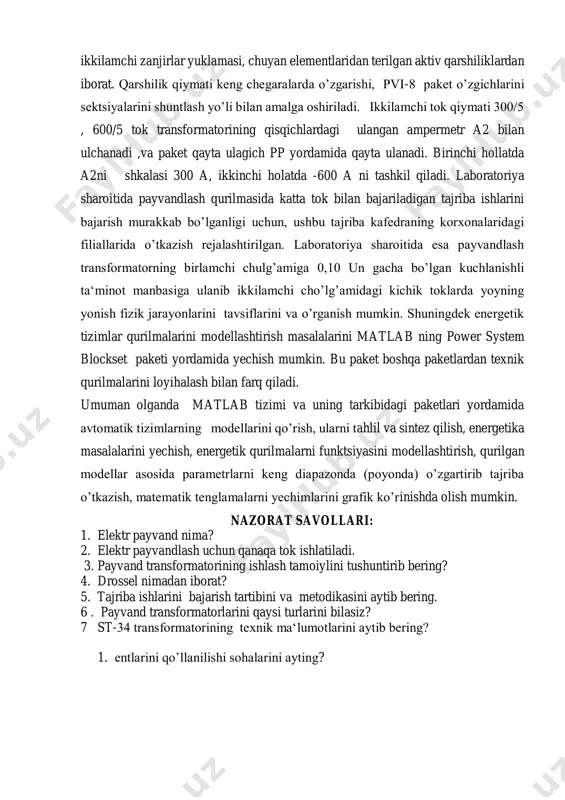

4 / 5

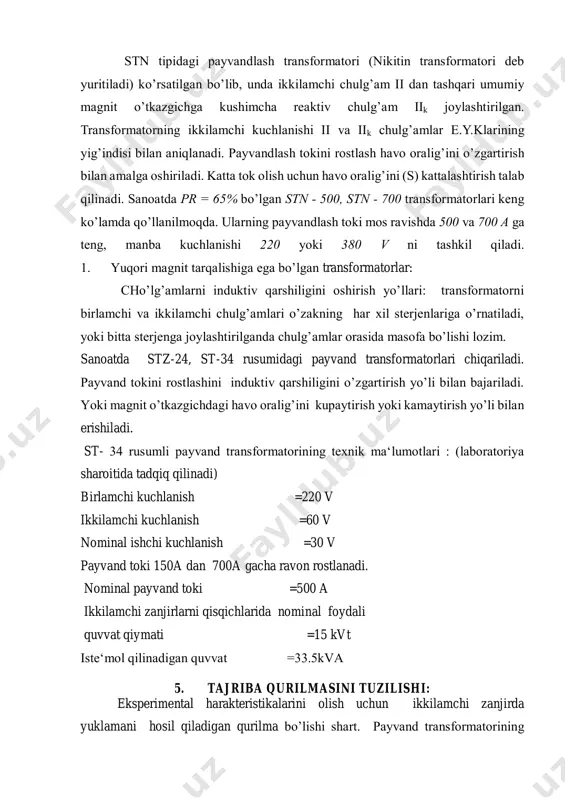

asini tuzilishi: eksperimental harakteristikalarini olish uchun ikkilamchi zanjirda yuklamani hosil qiladigan qurilma bo’lishi shart. payvand transformatorining ikkilamchi zanjirlar yuklamasi, chuyan elementlaridan terilgan aktiv qarshiliklardan iborat. qarshilik qiymati keng chegaralarda o’zgarishi, pvi-8 paket o’zgichlarini sektsiyalarini shuntlash yo’li bilan amalga oshiriladi. ikkilamchi tok qiymati 300/5 , 600/5 tok transformatorining qisqichlardagi ulangan ampermetr a2 bilan ulchanadi ,va paket qayta ulagich pp yordamida qayta ulanadi. birinchi hollatda a2ni shkalasi 300 a, ikkinchi holatda -600 a ni tashkil qiladi. laboratoriya sharoitida payvandlash qurilmasida katta tok bilan bajariladigan tajriba ishlarini bajarish murakkab bo’lganligi uchun, ushbu tajriba kafedraning korxonalaridagi filiallarida o’tkazish rejalashtirilgan. laboratoriya sharoitida esa payvandlash transformatorning birlamchi chulg’amiga 0,10 un gacha bo’lgan kuchlanishli ta‘minot manbasiga ulanib ikkilamchi cho’lg’amidagi kichik toklarda yoyning yonish fizik jarayonlarini tavsiflarini va o’rganish mumkin. shuningdek energetik tizimlar qurilmalarini modellashtirish masalalarini matlab ning power system blockset paketi yordamida yechish mumkin. bu paket boshqa paketlardan texnik qurilmalarini loyihalash bilan farq qiladi. umuman olganda matlab …

5 / 5

torlarini qaysi turlarini bilasiz? 7 st-34 transformatorining texnik ma‘lumotlarini aytib bering? 1. entlarini qo’llanilishi sohalarini ayting?
