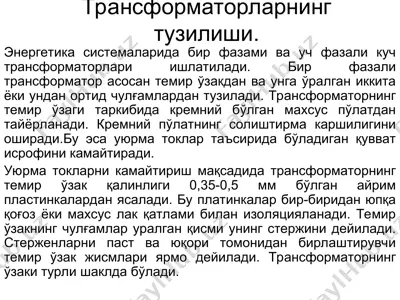

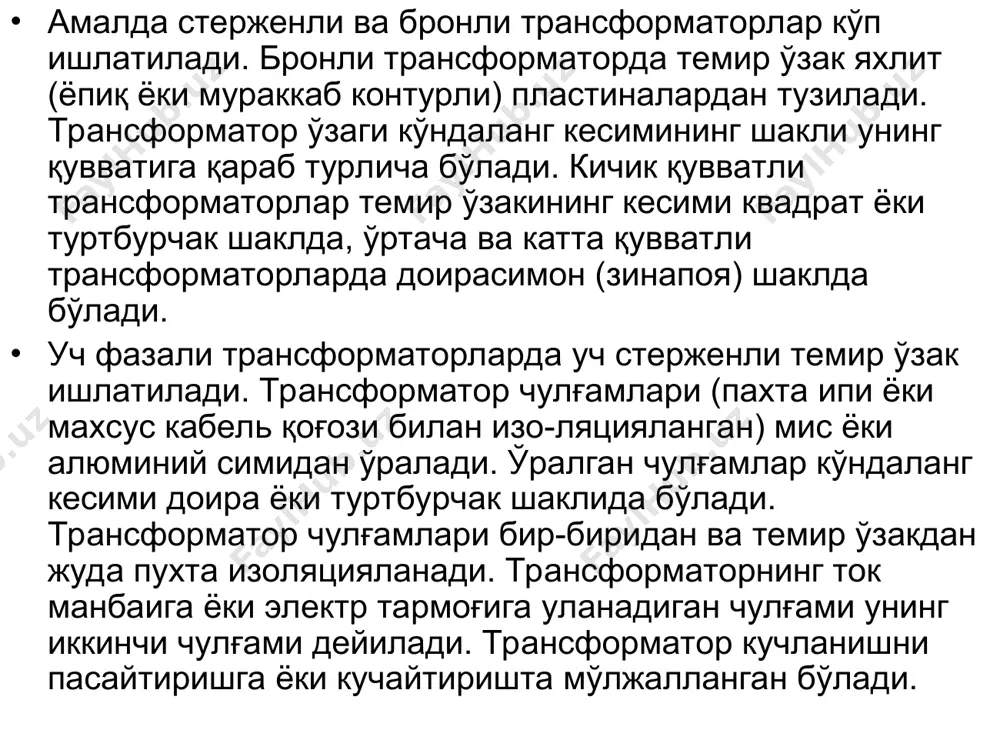

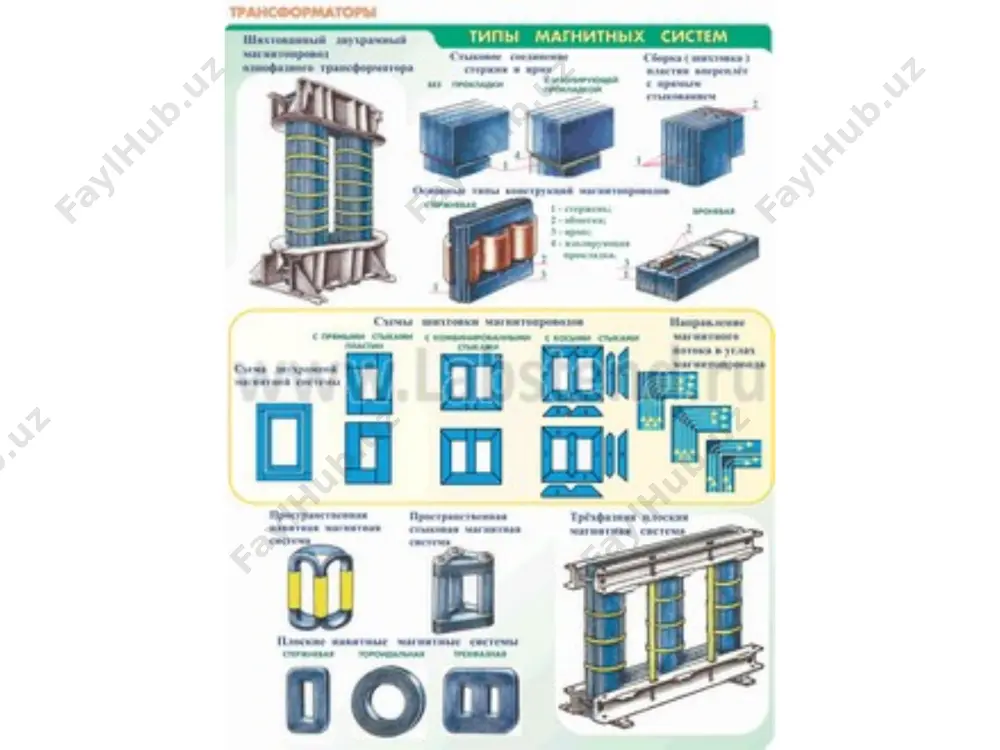

powerpoint presentation transformatorlarning tuzilishi. energetika sistemalarida bir fazami va uch fazali kuch transformatorlari ishlatiladi. bir fazali transformator asosan temir o'zakdan va unga o'ralgan ikkita yoki undan ortid chulg'amlardan tuziladi. transformatorning temir o'zagi tarkibida kremniy bo'lgan maxsus po'latdan tayyorlanadi. kremniy po'latning solishtirma karshiligini oshiradi.bu esa uyurma toklar ta'sirida bo'ladigan quvvat isrofini kamaytiradi. uyurma toklarni kamaytirish maqsadida transformatorning temir o'zak qalinligi 0,35-0,5 mm bo'lgan ayrim plastinkalardan yasaladi. bu platinkalar bir-biridan yupqa qog'oz yoki maxsus lak qatlami bilan izolyatsiyalanadi. temir o'zakning chulg'amlar uralgan qismi uning sterjini deyiladi. sterjenlarni past va yuqori tomonidan birlashtiruvchi temir o'zak jismlari yarmo deyiladi. transformatorning o'zaki turli shaklda bo'ladi. amalda sterjenli va bronli transformatorlar ko'p ishlatiladi. bronli transformatorda temir o'zak yaxlit (yopiq yoki murakkab konturli) plastinalardan tuziladi. transformator o'zagi ko'ndalang kesimining shakli uning quvvatiga qarab turlicha bo'ladi. kichik quvvatli transformatorlar temir o'zakining kesimi kvadrat yoki turtburchak shaklda, o'rtacha va katta quvvatli transformatorlarda doirasimon (zinapoya) shaklda bo'ladi. uch fazali transformatorlarda …

2 / 16

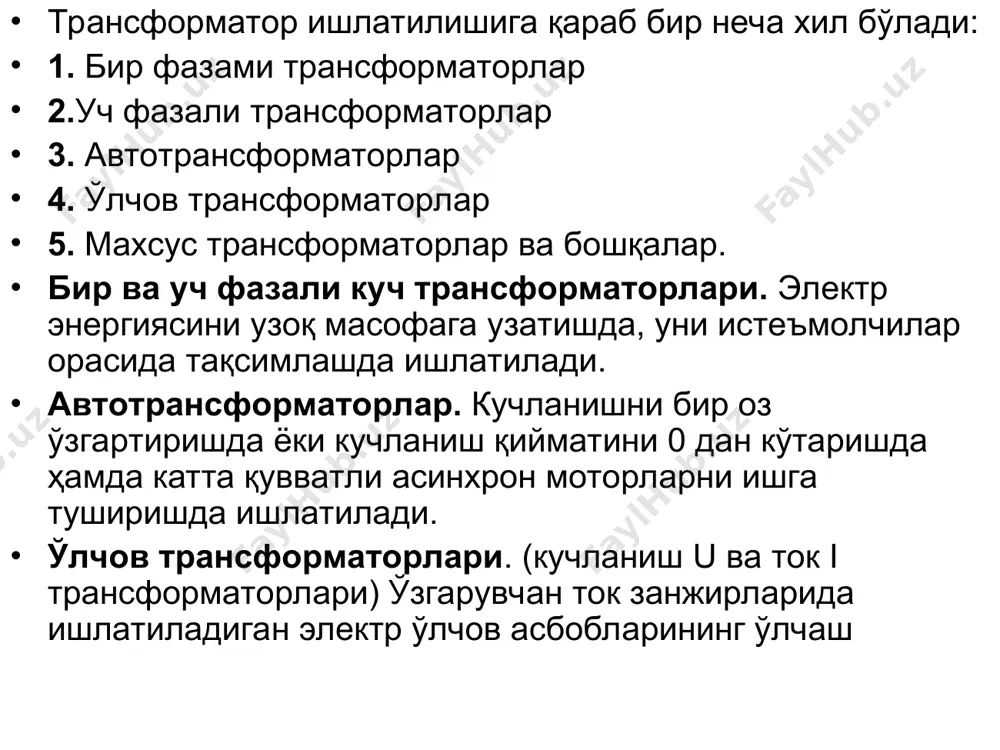

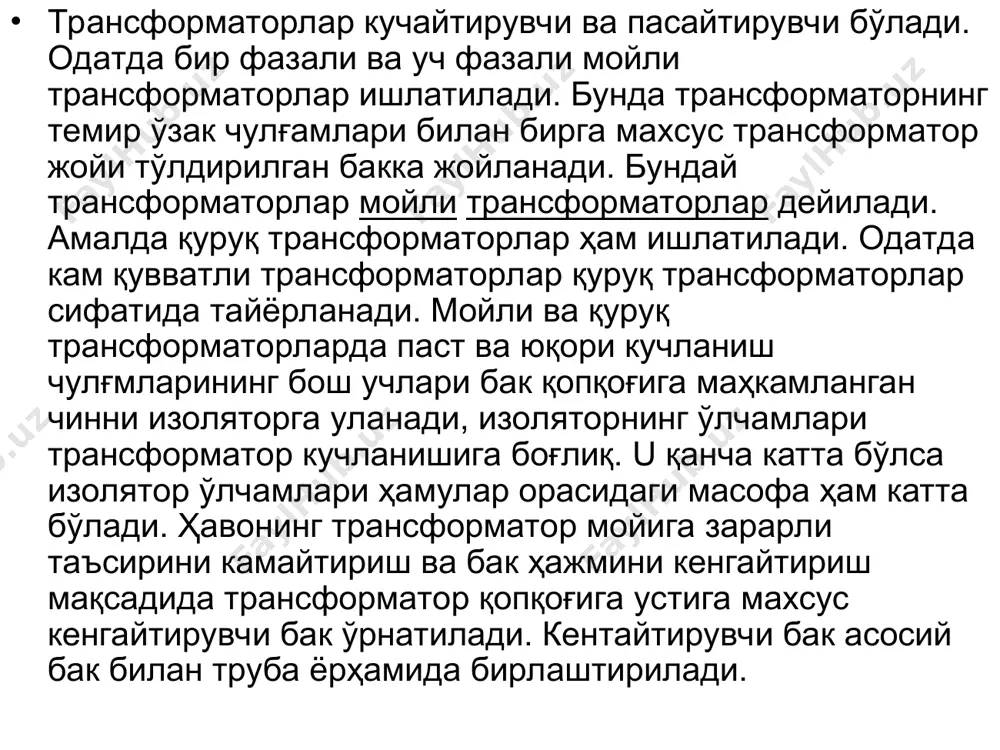

bunda transformatorning temir o'zak chulg'amlari bilan birga maxsus transformator joyi to'ldirilgan bakka joylanadi. bunday transformatorlar moyli transformatorlar deyiladi. amalda quruq transformatorlar ham ishlatiladi. odatda kam quvvatli transformatorlar quruq transformatorlar sifatida tayyorlanadi. moyli va quruq transformatorlarda past va yuqori kuchlanish chulg'mlarining bosh uchlari bak qopqog'iga mahkamlangan chinni izolyatorga ulanadi, izolyatorning o'lchamlari transformator kuchlanishiga bog'liq. u qancha katta bo'lsa izolyator o'lchamlari hamular orasidagi masofa ham katta bo'ladi. havoning transformator moyiga zararli ta'sirini kamaytirish va bak hajmini kengaytirish maqsadida transformator qopqog'iga ustiga maxsus kengaytiruvchi bak o'rnatiladi. kentaytiruvchi bak asosiy bak bilan truba yorhamida birlashtiriladi. transformator ishlatilishiga qarab bir necha xil bo'ladi: 1. bir fazami transformatorlar 2.uch fazali transformatorlar 3. avtotransformatorlar 4. o'lchov transformatorlar 5. maxsus transformatorlar va boshqalar. bir va uch fazali kuch transformatorlari. elektr energiyasini uzoq masofaga uzatishda, uni iste'molchilar orasida taqsimlashda ishlatiladi. avtotransformatorlar. kuchlanishni bir oz o'zgartirishda yoki kuchlanish qiymatini 0 dan ko'tarishda hamda katta quvvatli asinxron motorlarni ishga tushirishda ishlatiladi. …

3 / 16

mdan uning ikkinchi chulg'amiga o'zgaruvchan elektrmagnit maydoni vositasida uzatiladi. transformator birlamchi chulg'ami sinosoidal o'zgaruvchan tok manbaiga ulanadi, birlamchi chulg'amdan o'zgaruvchan tok o'ta boshlaydi, bu tok chulg'ami atrofida o'zgaruvchan magnit maydonni hosil qiladi. temir o'zakning magnit qarshiligi havo yoki transformator moyining qarshiligidan ancha kichik, shuning uchun magnit oqimi f temir izak orkali berkiladi. bu magnit oqimi ikala chulg'amni ham qurshaydi. magnit oqimi o'zgaruvchan bo'lgani uchun chulg'amlarning har bir o'ramida eyuk hosil bo'ladi e1 = – w1(df / dt) (1) e2 = -w2(df / dt) (2) agar ikkilamchi chulg'amga yuk zyu ulansa, ikkinchi chulg'amda tok i2 hosil bo'ladi. e1 –o'zinduktsiya eyuk e2 –o'zaroinduksiya eyuk transformatorning birlamchi chulg'am eyuk ning ikkinchi chulg'am eyuk ga nisbati mos holda ularning o'ramlar soni nisbatiga teng. bu nisbat transformatorning transformatsiyalash koeffitsenti deyiladi. k-bilan belgilanadi. k = e1 / e2 = (4,44 w1 fmax) / (4,44 w2 fmax) = = w1/ w2 transformatsiyalanish koeffitsenti transformatorning u qiymatini necha …

4 / 16

5 / 16
