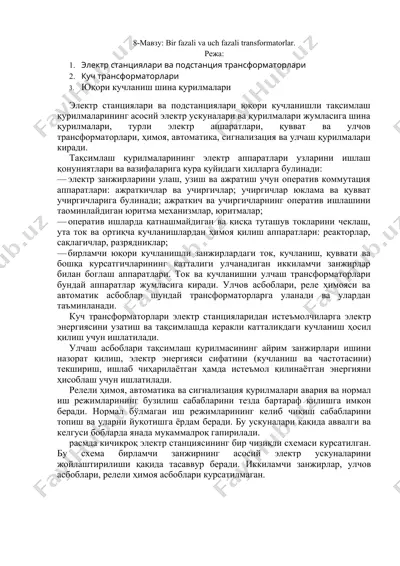

12-мавзу: bir fazali va uch fazali transformatorlar 8-мавзу: bir fazali va uch fazali transformatorlar. режа: 1. электр станциялари ва подстанция трансформаторлари 2. куч трансформаторлари 3. юқори кучланиш шина қурилмалари электр станциялари ва подстанциялари юқори кучланишли тақсимлаш қурилмаларининг асосий электр ускуналари ва қурилмалари жумласига шина қурилмалари, турли электр аппаратлари, қувват ва улчов трансформаторлари, ҳимоя, автоматика, сигнализация ва улчаш қурилмалари киради. тақсимлаш қурилмаларининг электр аппаратлари узларини ишлаш қонуниятлари ва вазифаларига кура қуйидаги хилларга булинади: · электр занжирларини улаш, узиш ва ажратиш учун оператив коммутация аппаратлари: ажраткичлар ва учиргичлар; учиргичлар юклама ва қувват учиргичларига булинади; ажраткич ва учиргичларнинг оператив ишлашини таоминлайдиган юритма механизмлар, юритмалар; · оператив ишларда қатнашмайдиган ва қисқа туташув токларини чеклаш, ута ток ва ортиқча кучланишлардан ҳимоя қилиш аппаратлари: реакторлар, сақлагичлар, разрядниклар; · бирламчи юқори кучланишли занжирлардаги ток, кучланиш, қуввати ва бошқа курсатгичларининг катталиги улчанадиган иккиламчи занжирлар билан боглаш аппаратлари. ток ва кучланишни улчаш трансформаторлари бундай аппаратлар жумласига киради. улчов асбоблари, …

2 / 4

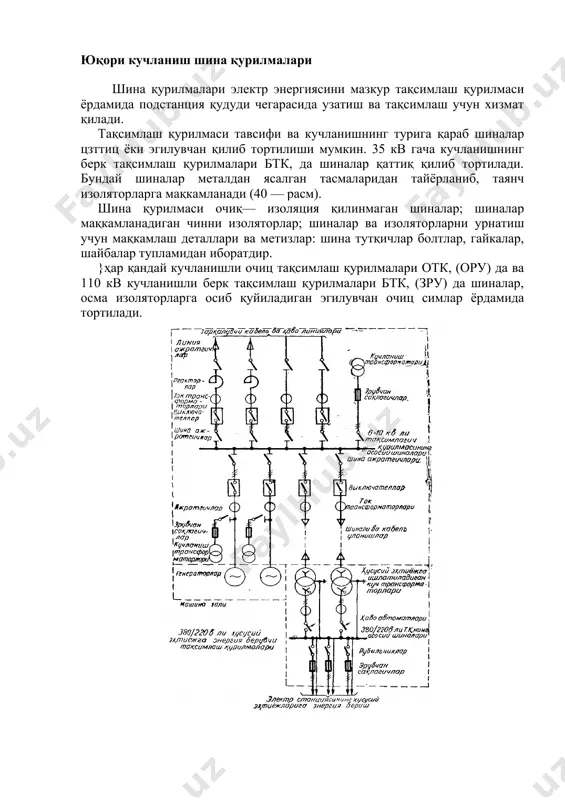

беради. бу ускуналари қақида аввалги ва келгуси бобларда янада мукаммалроқ гапирилади. расмда кичикроқ электр станциясининг бир чизиқли схемаси курсатилган. бу схема бирламчи занжирнинг асосий электр ускуналарини жойлаштирилиши қақида тасаввур беради. иккиламчи занжирлар, улчов асбоблари, релели ҳимоя асбоблари курсатилмаган. юқори кучланиш шина қурилмалари шина қурилмалари электр энергиясини мазкур тақсимлаш қурилмаси ёрдамида подстанция қудуди чегарасида узатиш ва тақсимлаш учун хизмат қилади. тақсимлаш қурилмаси тавсифи ва кучланишнинг турига қараб шиналар цзттиц ёки эгилувчан қилиб тортилиши мумкин. 35 кв гача кучланишнинг берк тақсимлаш қурилмалари бтк, да шиналар қаттиқ қилиб тортилади. бундай шиналар металдан ясалган тасмаларидан тайёрланиб, таянч изоляторларга мақкамланади (40 — расм). шина қурилмаси очиқ— изоляция қилинмаган шиналар; шиналар мақкамланадиган чинни изоляторлар; шиналар ва изоляторларни урнатиш учун мақкамлаш деталлари ва метизлар: шина тутқичлар болтлар, гайкалар, шайбалар тупламидан иборатдир. }ҳар қандай кучланишли очиц тақсимлаш қурилмалари отк, (ору) да ва 110 кв кучланишли берк тақсимлаш қурилмалари бтк, (зру) да шиналар, осма изоляторларга осиб қуйиладиган эгилувчан очиц …

3 / 4

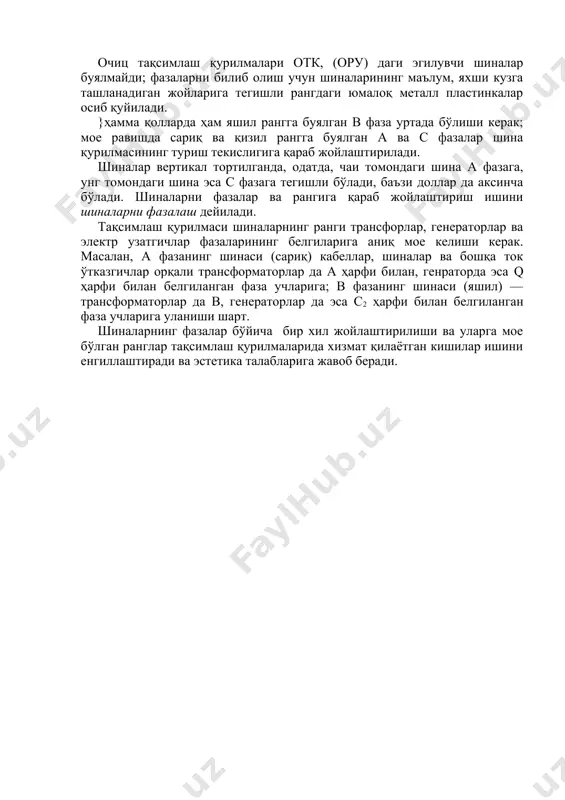

отк, (ору) даги эгилувчи шиналар буялмайди; фазаларни билиб олиш учун шиналарининг маълум, яхши кузга ташланадиган жойларига тегишли рангдаги юмалоқ металл пластинкалар осиб қуйилади. }ҳамма қолларда ҳам яшил рангга буялган в фаза уртада бўлиши керак; мое равишда сариқ ва қизил рангга буялган а ва с фазалар шина қурилмасининг туриш текислигига қараб жойлаштирилади. шиналар вертикал тортилганда, одатда, чаи томондаги шина а фазага, унг томондаги шина эса с фазага тегишли бўлади, баъзи доллар да аксинча бўлади. шиналарни фазалар ва рангига қараб жойлаштириш ишини шиналарни фазалаш дейилади. тақсимлаш қурилмаси шиналарнинг ранги трансфорлар, генераторлар ва электр узатгичлар фазаларининг белгиларига аниқ мое келиши керак. масалан, а фазанинг шинаси (сариқ) кабеллар, шиналар ва бошқа ток ўтказгичлар орқали трансформаторлар да а ҳарфи билан, генраторда эса q ҳарфи билан белгиланган фаза учларига; в фазанинг шинаси (яшил) — трансформаторлар да в, генераторлар да эса с2 ҳарфи билан белгиланган фаза учларига уланиши шарт. шиналарнинг фазалар бўйича бир хил жойлаштирилиши ва уларга …

4 / 4
